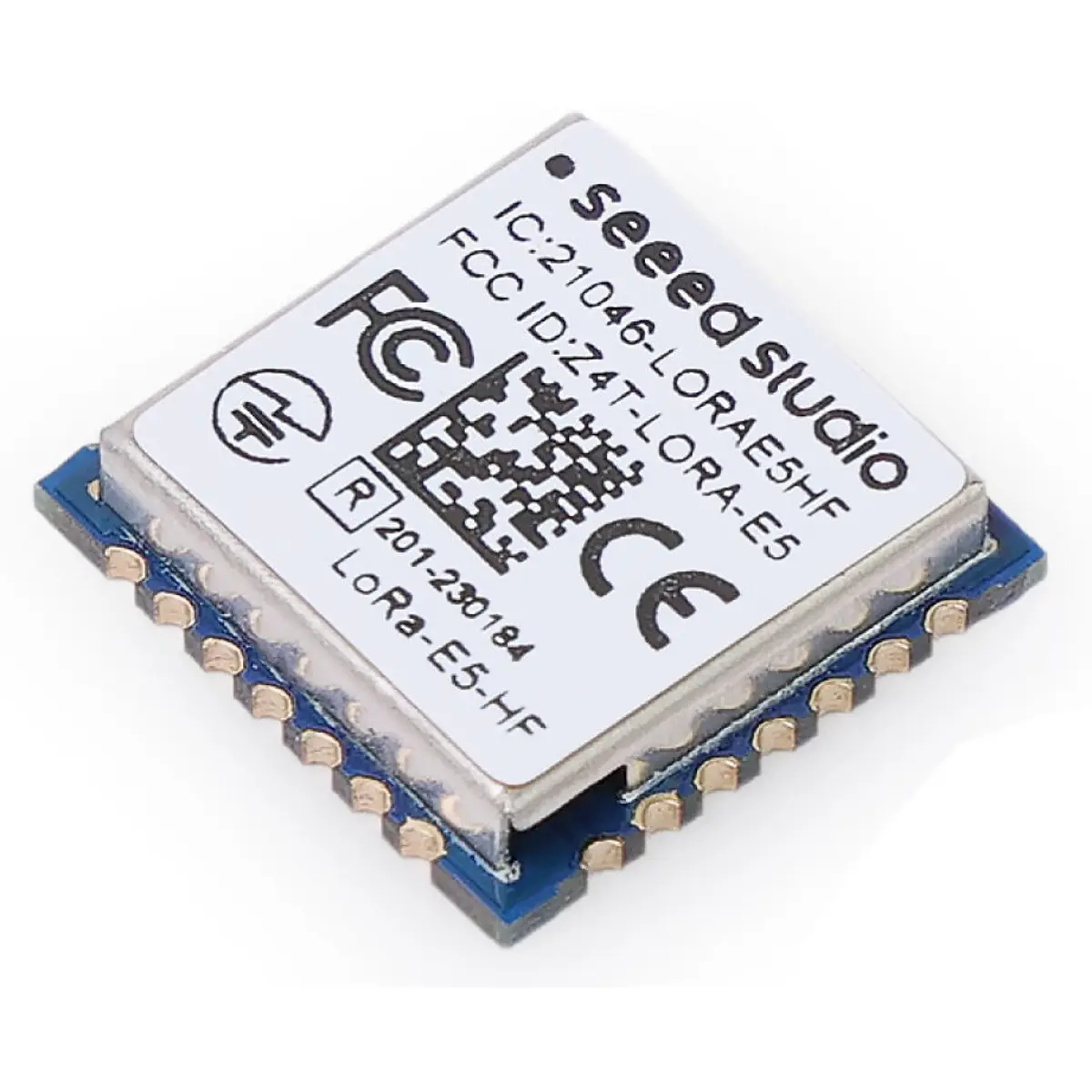

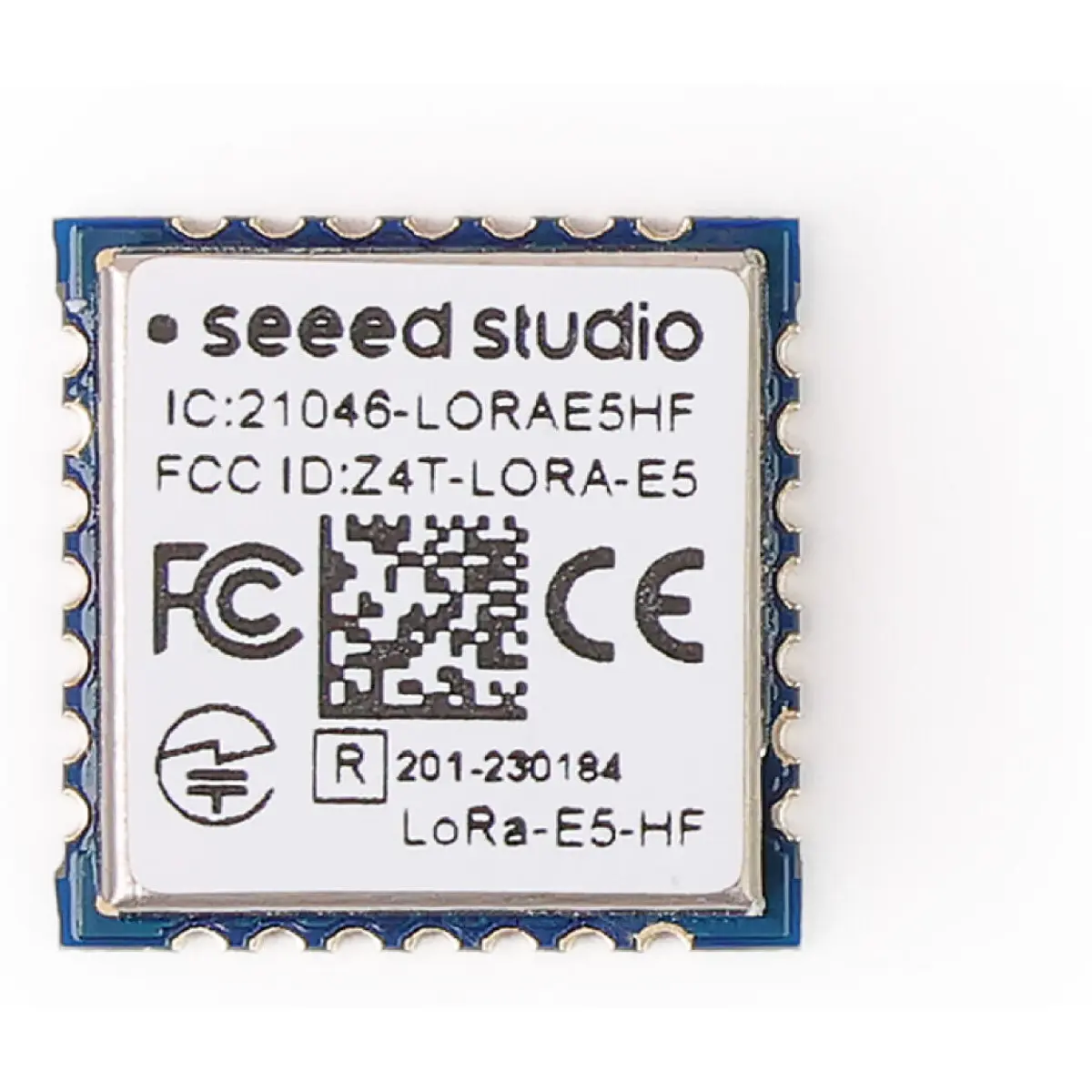

O Wio-E5-LE é um módulo de comunicação compacto e ultraeficiente baseado no chip STM32WLE5JC, que combina um microcontrolador ARM Cortex-M4 com um rádio SX126x. Concebido para aplicações de consumo reduzido, oferece suporte ao protocolo LoRaWAN® nas bandas EU868 e US915, sendo ideal para dispositivos IoT alimentados a bateria. A sua eficiência energética e formato compacto facilitam a integração direta em placas de circuito.
PRINCIPAIS CARACTERÍSTICAS
● Consumo ultrabaixo: apenas 26 mA em transmissão
● Microcontrolador ARM Cortex-M4 integrado
● Rádio SX126x com suporte LoRaWAN® Class A/B/C
● Compatível com frequências EU868, US915, AU915, AS923, KR920 e IN865
● Sensibilidade até -137 dBm e potência de emissão até 14 dBm
● Suporte a comandos AT e desenvolvimento com SDK
● Conectividade facilitada com TheThingsStack e Chirpstack
● Interfaces UART, I2C, ADC, SPI, NRST
● Certificações CE e FCC
● Formato compacto: apenas 12 x 12 x 2,5 mm
✅ Eficiência Energética Superior
O Wio-E5-LE consome 84% menos energia em transmissão comparado com o Wio-E5. Ideal para aplicações com baterias de longa duração ou soluções alimentadas por energia renovável.
✅ Alcance e Conectividade Fiável
Com um orçamento de ligação de 158 dB e sensibilidade de até -137 dBm, garante comunicações robustas mesmo em ambientes remotos, utilizando as bandas LoRa EU868 e US915.
✅ Fácil Integração e Prototipagem

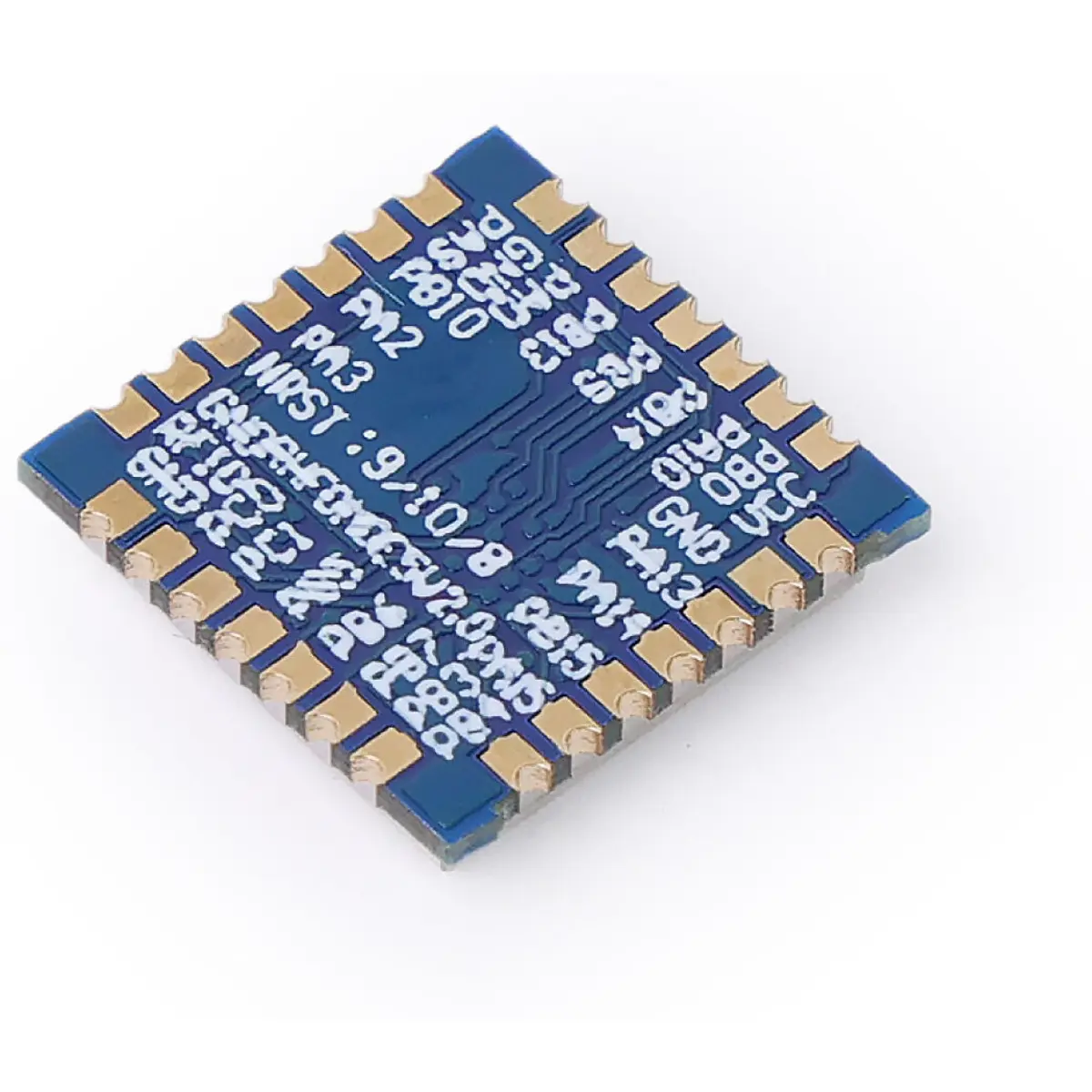

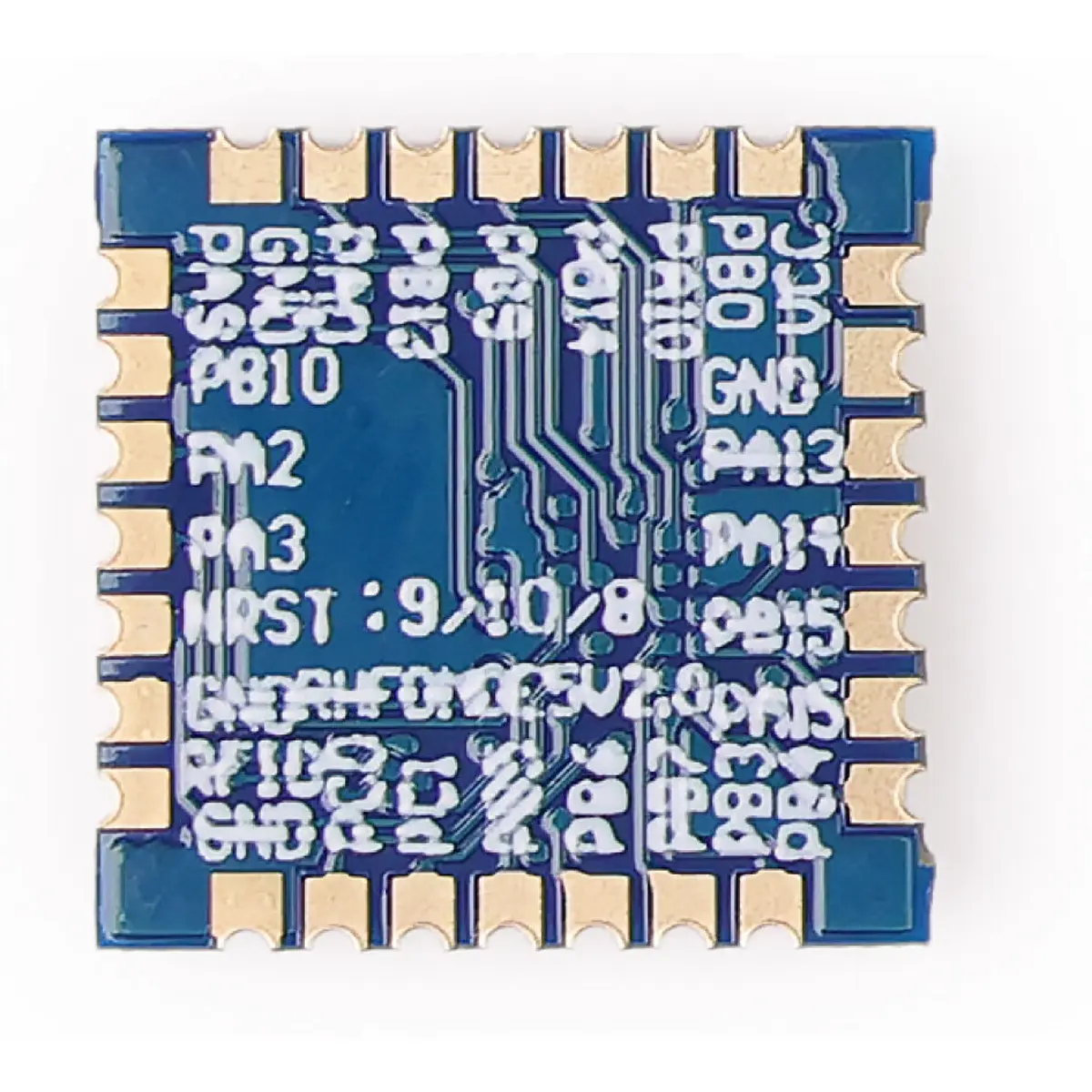

O formato com pinos "Stamp Hole" permite montagem direta em PCB. A presença de firmware com comandos AT e SDK facilita tanto projetos rápidos como desenvolvimento avançado.
✅ Amplas Interfaces e Flexibilidade
Com UARTs, I2C, ADC e SPI disponíveis, o módulo permite uma integração versátil com diversos sensores e controladores externos.
ESPECIFICAÇÕES
◾ Estrutura
- Dimensões: 12 (L) x 12 (C) x 2,5 (A) mm
- Encapsulamento: 28 pinos, montagem SMT
◾ Características Elétricas
- Alimentação: 3,3 V (típico)
- Corrente em repouso (Sleep): 2,1 µA (com WDT ativo)
- Corrente em operação (TX + MCU): 26 mA @14 dBm (868 MHz e 915 MHz)
- Corrente em operação (RX + MCU): 6,7 mA @125 kHz BW (868 MHz e 915 MHz)
- Potência de saída: 14 dBm máx. @868 MHz / @915 MHz
- Sensibilidade @SF12, BW125kHz: Típico: -135 dBm / Máx: -137 dBm
- Harmónicas:
· <-36 dBm abaixo de 1 GHz
· <-40 dBm acima de 1 GHz
◾ Interfaces
- RFIO: Porta RF
- UART: 3 UARTs (6 pinos)
- I2C: 1 grupo (2 pinos)
- ADC: 1 entrada ADC (12-bit, 1 Msps)
- SPI: 1 grupo (4 pinos)
- NRST: Pino de reinício manual
◾ Ambiente de Operação
- Temperatura de funcionamento: -40 °C a +85 °C
NOTAS
◾ O Wio-E5-LE é ideal para aplicações que requerem baixo consumo energético e integração simples.
◾ Para projetos onde o alcance de transmissão é mais crítico do que a eficiência energética, recomenda-se o modelo Wio-E5.
