Kit Didático Sensor Radar de Marcha-Atrás por Infravermelhos

Monte o seu próprio sensor de distância por infravermelhos com este kit DIY. Ideal para aprendizagem eletrónica, prática de soldadura e projetos educativos.
REF
Indisponível Sem Previsão de Entrega
€ 4,10
/und
IVA Incluído à Taxa de 23%
Avisar quando disponívelAvisar quando disponível
O Kit DIY de Sensor de Radar de Marcha-Atrás por Infravermelhos com NE555 é um kit eletrónico de soldadura que permite montar um sensor de distância por infravermelhos, semelhante aos sistemas de radar de marcha-atrás utilizados em automóveis. O circuito utiliza um tubo emissor de infravermelhos e um tubo recetor de infravermelhos como dispositivo sensor, tendo como componentes centrais o NE555 e o amplificador operacional LM324. É ideal para aprendizagem, experiências de eletrónica e prática de soldadura.

PRINCIPAIS CARACTERÍSTICAS

  • Deteção de distância por infravermelhos, com alcance até aproximadamente 30 cm
  • Estrutura de circuito simples e funcionamento estável
  • Circuito oscilador multivibrador (NE555) para geração do sinal de onda infravermelha
  • Amplificador operacional (LM324) para amplificação do sinal recebido
  • Indicador LED que mostra a proximidade do objeto
  • Tipo de produto: kit de montagem e soldadura (DIY)
  • Aplicações: aprendizagem de eletrónica, deteção de distância, simulação de radar de marcha-atrás, projetos educativos

ESPECIFICAÇÕES

  • Tensão de alimentação: DC 9V
  • Dimensões da placa: 71 x 45mm
  • Distância de deteção: até cerca de 30 cm

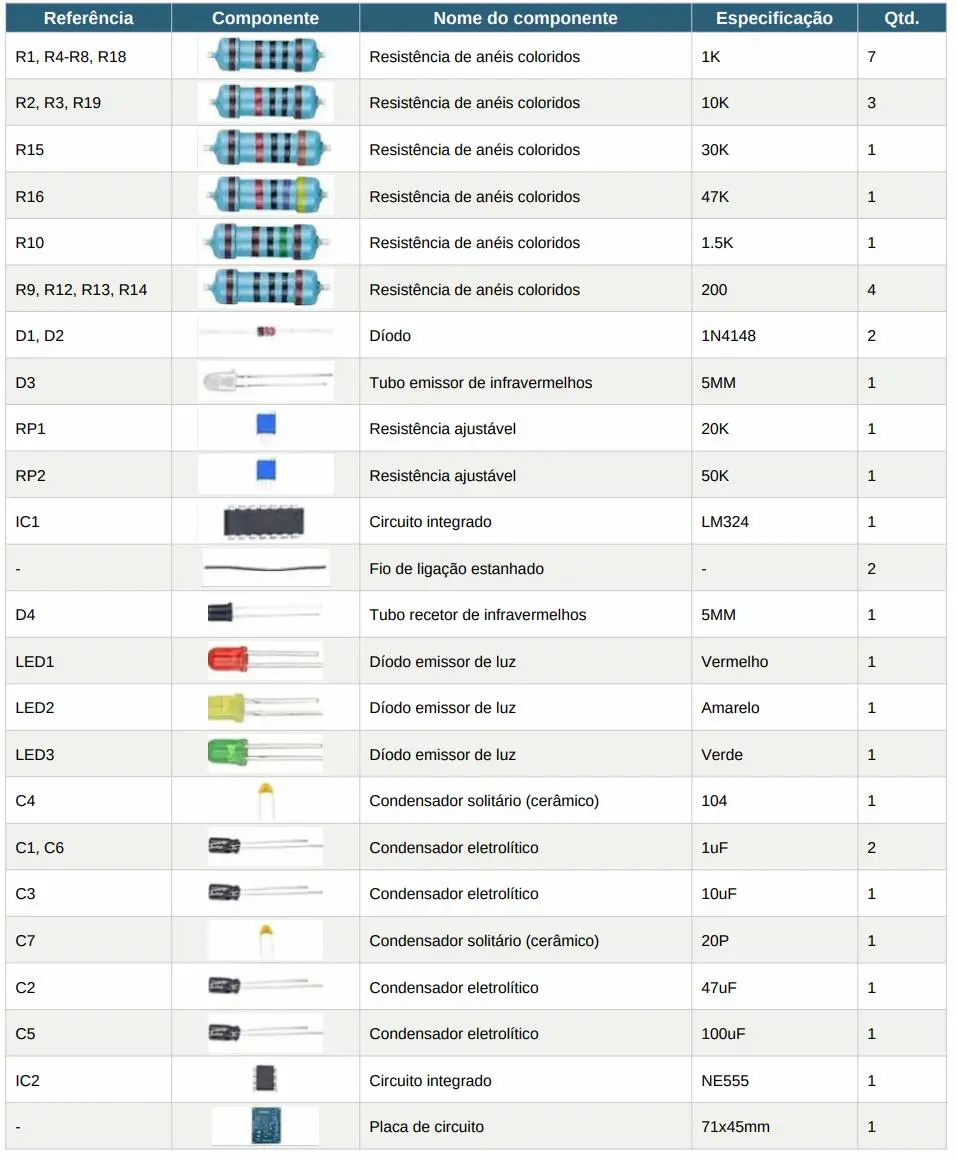

  • Componentes principais:
    • IC1 — LM324 (amplificador operacional)
    • IC2 — NE555 (oscilador)
  • Resistências:
    • 1K — 7 unidades (R1, R4-R8, R18)
    • 10K — 3 unidades (R2, R3, R19)
    • 30K — 1 unidade (R15)
    • 47K — 1 unidade (R16)
    • 1.5K — 1 unidade (R10)
    • 200 — 4 unidades (R9, R12, R13, R14)
  • Resistências ajustáveis (trimmer):
    • RP1 — 20K (ajuste da distância de reflexão)
    • RP2 — 50K (ajuste da sensibilidade)
  • Condensadores:
    • Condensador solitário (cerâmico) 104 — 1 unidade (C4)
    • Condensador solitário (cerâmico) 20P — 1 unidade (C7)
    • Condensador eletrolítico 1uF — 2 unidades (C1, C6)
    • Condensador eletrolítico 10uF — 1 unidade (C3)
    • Condensador eletrolítico 47uF — 1 unidade (C2)
    • Condensador eletrolítico 100uF — 1 unidade (C5)
  • Díodos e tubos infravermelhos:
    • Díodo 1N4148 — 2 unidades (D1, D2)
    • Tubo emissor de infravermelhos 5MM — 1 unidade (D3)
    • Tubo recetor de infravermelhos 5MM — 1 unidade (D4)
  • Indicadores LED:
    • LED1 — vermelho
    • LED2 — amarelo
    • LED3 — verde

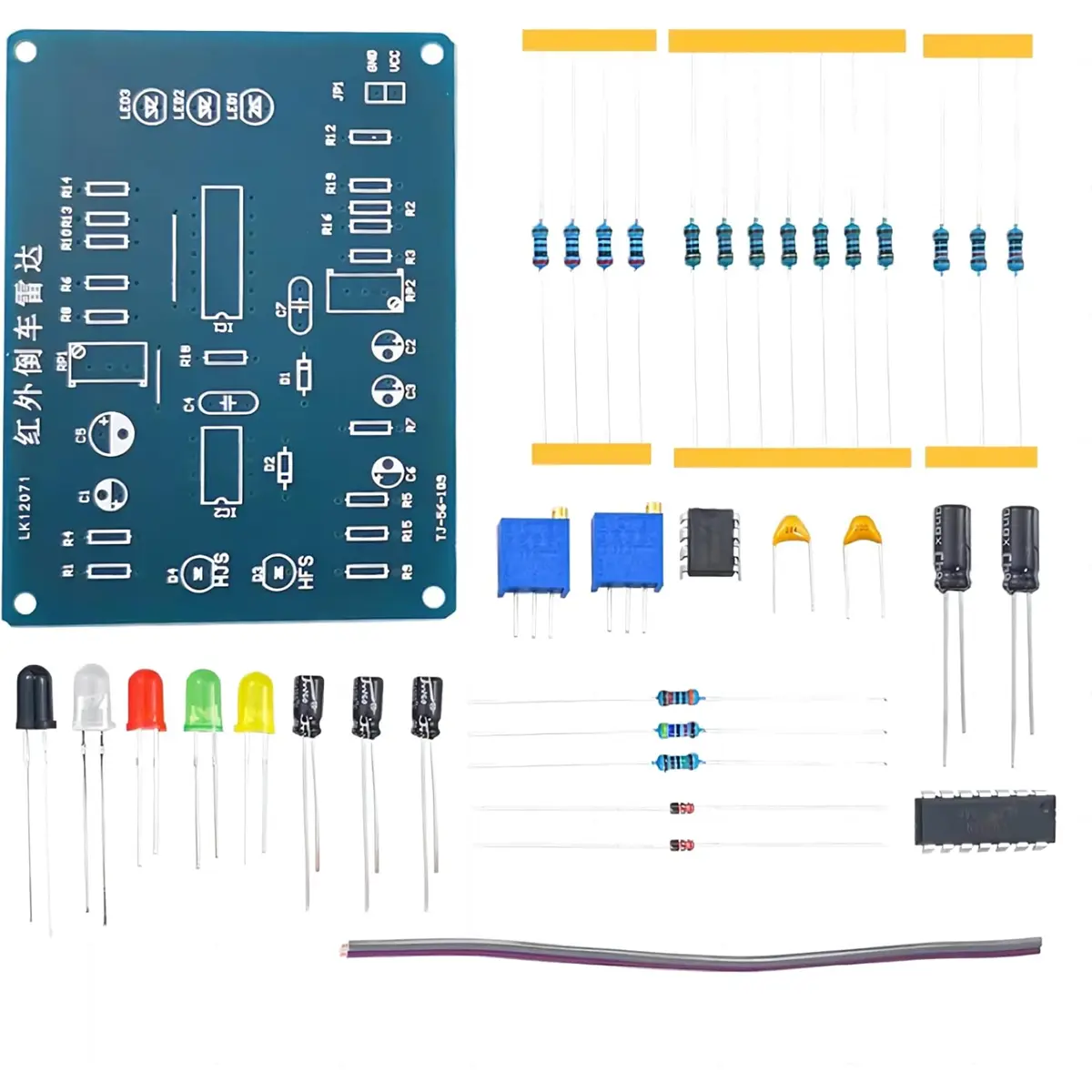

CONTEÚDO DA EMBALAGEM

  • Placa de circuito impresso (PCB) 71 x 45mm ×1
  • Circuito integrado LM324 (IC1) ×1
  • Circuito integrado NE555 (IC2) ×1
  • Resistência de anéis coloridos ×17 (valores diversos, ver secção Especificações)
  • Resistência ajustável (trimmer) ×2
  • Condensador eletrolítico ×5
  • Condensador solitário (cerâmico) ×2
  • Díodo 1N4148 ×2
  • Tubo emissor de infravermelhos ×1
  • Tubo recetor de infravermelhos ×1
  • LED ×3 (vermelho, amarelo, verde)
  • Fio de ligação estanhado ×2

NOTAS

  • O tubo emissor de infravermelhos (HF) e o tubo recetor (HJ) possuem polaridade (o terminal mais comprido é o positivo); deve ter-se atenção à correta orientação na soldadura.
  • O RP1 ajusta a distância de reflexão e o RP2 ajusta a sensibilidade do sensor.
  • Referência de funcionamento dos LED consoante a distância (após calibração do RP1): a cerca de 30 cm acende o LED3; a cerca de 20 cm acendem o LED2 e o LED3; a cerca de 10 cm acendem todos os LED.
  • O efeito de reflexão é melhorado quando o sensor infravermelho está coberto com papel branco.
  • Recomenda-se, em caso de dúvida sobre o valor de uma resistência, confirmar com um multímetro antes da soldadura.
  • Sugestão de montagem: soldar primeiro os componentes de menor dimensão e, por último, os componentes de maior dimensão.
  • Os condensadores eletrolíticos são polarizados: a faixa branca na superfície cilíndrica corresponde ao terminal negativo.
  • Procedimento de calibração: ajustar o RP1 até o LED3 acender, depois ajustar o RP1 no sentido inverso até o LED3 apagar; em seguida, aproximar gradualmente um objeto refletor da posição entre o tubo emissor e o tubo recetor de infravermelhos — à medida que a distância diminui, os LED acendem sucessivamente do LED3 ao LED1.
  • O circuito de base de tempo NE555, em conjunto com os componentes circundantes, forma um oscilador multivibrador que gera o sinal de onda infravermelha, disponibilizado no pino 3 do IC2, o qual aciona o tubo emissor de infravermelhos (HF) para transmissão do sinal.
