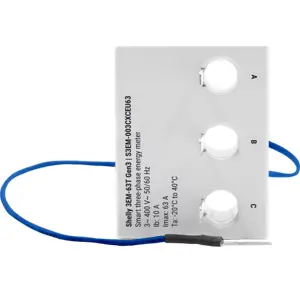

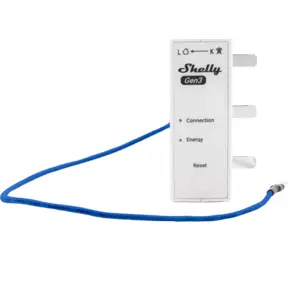

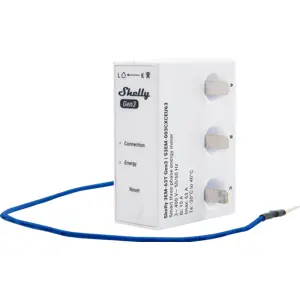

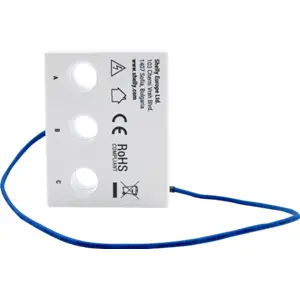

O Shelly 3EM-63T Gen3 é um medidor de energia trifásico compacto e preciso, capaz de monitorizar sistemas trifásicos ou até três circuitos monofásicos independentes. Suporta ligação Wi-Fi e integração em sistemas de automação locais ou em nuvem, permitindo a monitorização detalhada do consumo energético em tempo real e o armazenamento de dados para consulta posterior. A instalação é simples e flexível, através dos terminais planos incluídos, podendo ser feita acima ou abaixo de disjuntores em calha DIN.
PRINCIPAIS CARACTERÍSTICAS
● Medição em 4 quadrantes
● Suporte para instalações trifásicas ou monofásicas
● Medição de corrente sem contacto (com Transformadores de Corrente incorporados)
● Deteção de erro de sequência de fases (opcional)
● Indicador ótico de consumo de energia
● Registo de dados com resolução de 1 minuto até 7 dias
● Pronto para sistemas fotovoltaicos
● Comunicação via Wi-Fi e Bluetooth
● Interface web incorporada para configuração e monitorização
● Montagem compacta junto a disjuntores DIN
● Alta precisão (Classe B, IEC 62053-21)
● Relógio em tempo real incorporado
● Ideal para instalações residenciais, comerciais e com produção fotovoltaica
● Funciona de forma totalmente local, com possibilidade de integração com serviços em nuvem
EM DESTAQUE
✅ Medição em 4 quadrantes
Permite uma análise detalhada do consumo e produção de energia, ideal para sistemas fotovoltaicos e outras instalações com fluxos de energia bidireccionais.
✅ Ligação Wi-Fi e Bluetooth
Pode funcionar de forma autónoma numa rede Wi-Fi local sem necessidade de HUB. O Bluetooth facilita a inclusão inicial no sistema.
✅ Armazenamento local de dados
Regista medições a cada minuto durante até 7 dias, permitindo análise posterior mesmo sem ligação constante à internet.
✅ Compatível com automação local e na nuvem
Pode comunicar com plataformas em nuvem através de MQTT, HTTP e WebSocket com suporte a TLS, ou integrar-se em redes locais para controlo autónomo.
✅ Instalação flexível e compacta
O seu formato reduzido e os terminais planos, permitem a instalação direta sobre ou sob disjuntores em calha DIN, poupando espaço no quadro elétrico.
ESPECIFICAÇÕES
• Alimentação elétrica
- Tensão: 220–240V AC 50/60 Hz (entre LA e N)
- Consumo: < 2 W
- Proteção externa: 63 A, curva B ou C, 6 kA
• Medições elétricas
- Tensão: 220–240V AC ±1%
- Corrente: 0–63 A (130 A saturação)
· ±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)
- Potência e energia: ativa, aparente, fator de potência
- Energia fundamental ativa e reativa
- Limiar de carga mínima: 30 VA (por canal)
- Armazenamento: mínimo 7 dias com resolução de 1 min
- Exportação: CSV ou JSON via RPC
• Conectividade
- Wi-Fi: 802.11 b/g/n (2401–2483 MHz, < 20 dBm)
- Alcance: até 30 m em interiores / 50 m em exteriores
- Bluetooth: 4.2 (2400–2483.5 MHz, < 4 dBm)
• Interfaces de utilizador
- Botão físico:
· 5 s: ativa AP
· 10 s: reset de fábrica
- LED de estado:
· Azul: modo AP
· Vermelho: STA sem Wi-Fi
· Amarelo: STA com Wi-Fi sem Cloud
· Verde: STA com Wi-Fi e Cloud
· Vermelho/Azul intermitente: atualização OTA
• Unidade de controlo
- CPU: ESP-Shelly-C38F
- Flash: 8 MB
• Firmware e funcionalidades
- Agendamentos: até 20
- Webhooks: 20 com até 5 URLs cada
- Suporte a scripts personalizados
- Suporte MQTT
• Condições ambientais
- Temperatura de funcionamento: -20 °C a 40 °C
- Humidade: 30 % a 70 % RH
- Altitude máxima: 2000 m
• Dimensões físicas
- 31 x 54 x 42 mm
- Peso: 52 g
- Material: Plástico
- Cor: Branco
NOTA: Também existe uma versão com fios em vez de terminais (o Shelly 3EM-63W Gen3).
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
Esquema interno simplificado:
