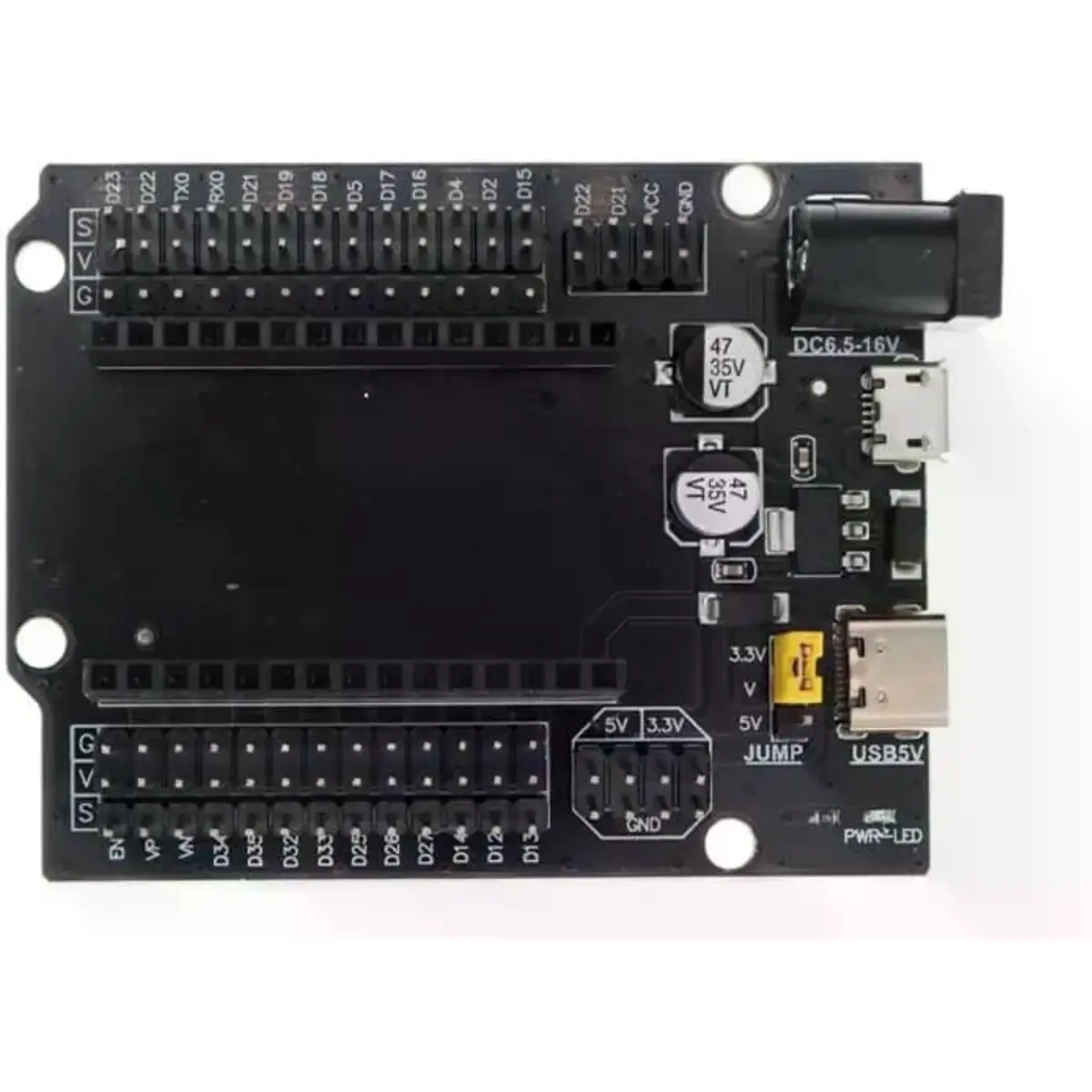

Placa base de expansão para módulos ESP32 de 30 pinos (compatível com ESP32-WROOM-32 / ESP32-DevKitC), que facilita a ligação de sensores, módulos e componentes externos, eliminando a necessidade de placa de ensaios (protoboard) e tornando os projetos mais organizados e seguros. A placa disponibiliza duplicação dos pinos do ESP32, entrada de alimentação externa por conector DC de barril, alimentação via porta Micro USB ou porta USB Tipo-C, regulador de tensão integrado e um jumper de seleção de tensão de saída, garantindo versatilidade e compatibilidade com diferentes fontes de energia. É indicada para projetos de automação, IoT, robótica e desenvolvimento com ESP32.

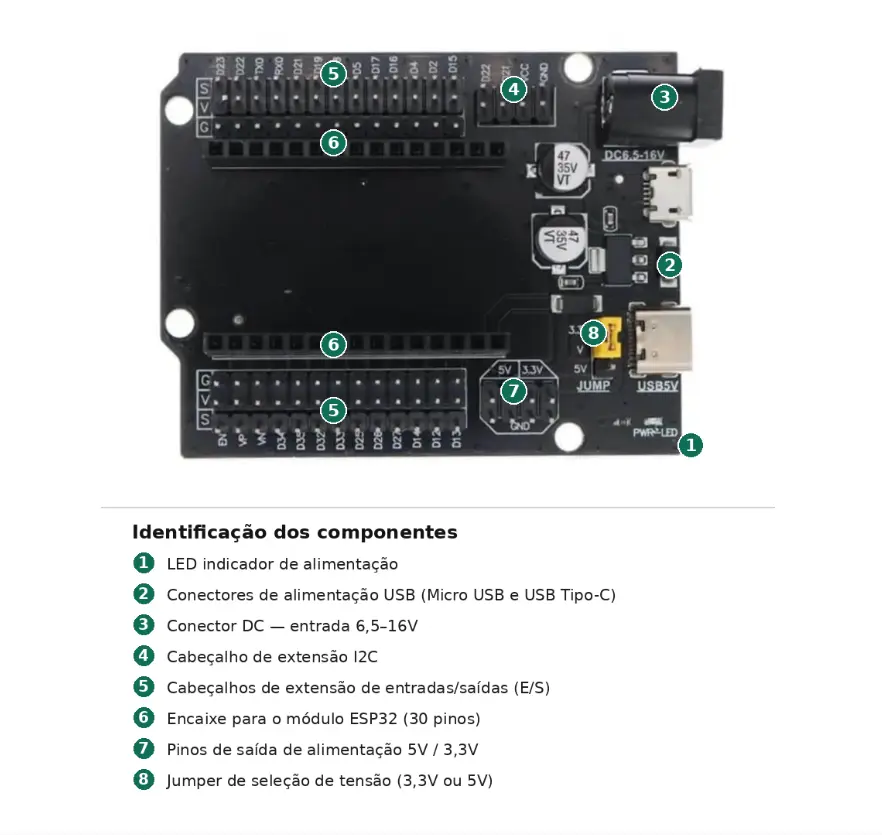

PRINCIPAIS CARACTERÍSTICAS
- Duplicação dos pinos do módulo ESP32, facilitando a ligação simultânea de múltiplos sensores, módulos e periféricos
- Entrada de alimentação externa através de conector DC de barril
- Duas opções de alimentação via USB: porta Micro USB e porta USB Tipo-C
- Jumper de seleção de tensão de saída, junto ao cabeçalho GND / 5V / 3,3V
- Regulador de tensão integrado
- LED indicador de alimentação ("PWR LED")
- Disponibiliza saídas de tensão para alimentar componentes externos
ESPECIFICAÇÕES
- Compatibilidade
- Módulo compatível: ESP32-WROOM-32

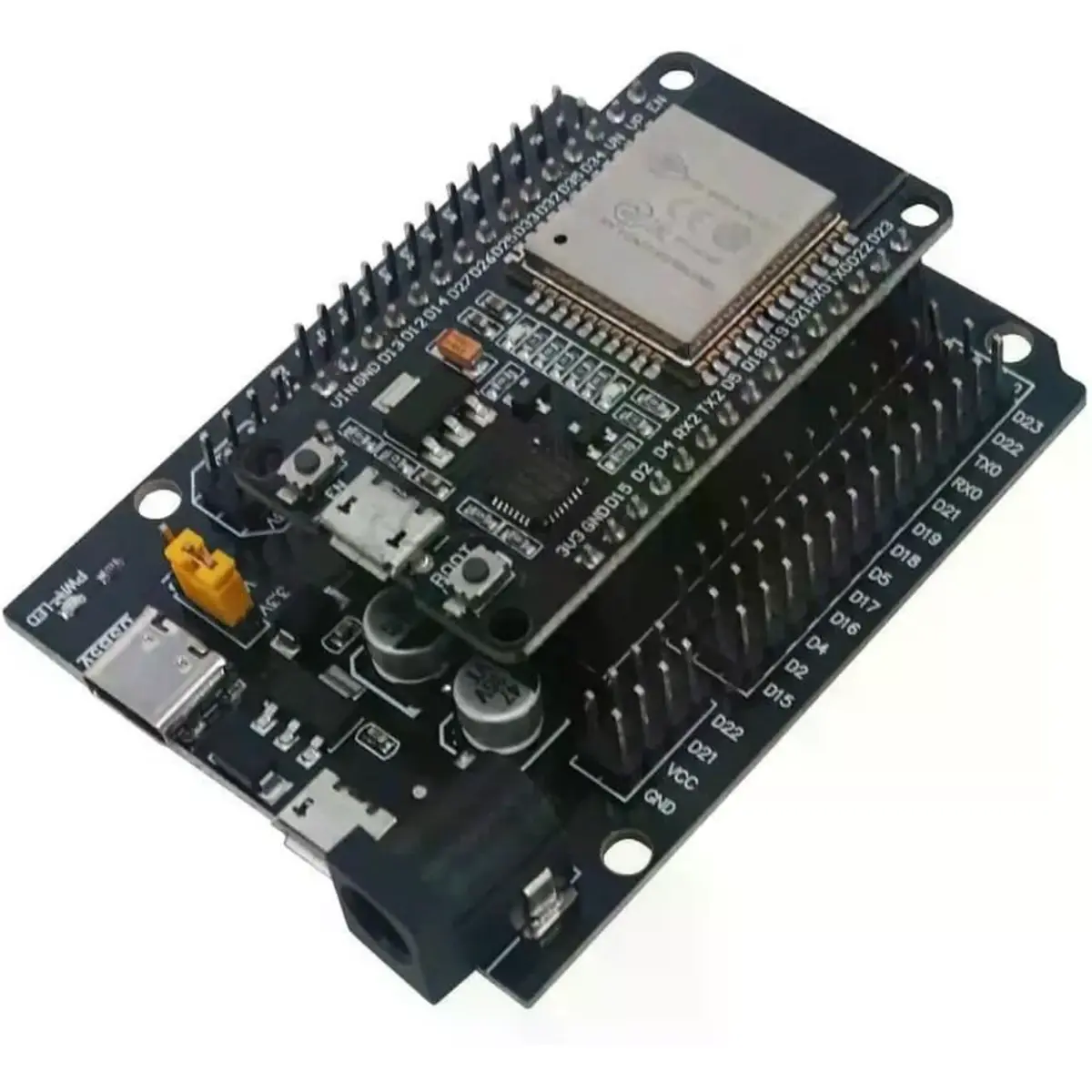

- Compatível com módulos ESP32 de 30 pinos (ex.: DevKitC-32)
- Alimentação
- Conector DC de barril: 6,5V a 16V
- Porta USB Tipo-C: 5V
- Porta Micro USB: 5V
- Jumper de seleção de tensão de saída (posições 5V / 3,3V)
- Saídas
- Cabeçalho de pinos: GND, 5V, 3,3V
- Saídas de 3,3V, 5V e Vin disponíveis
- Indicadores
- LED de alimentação ("PWR LED")
- Dimensões
CONTEÚDO DA EMBALAGEM
- Placa de Expansão para Módulo ESP32 30 Pinos ×1
NOTAS
- Confirmar que a largura e disposição de pinos do módulo ESP32 a utilizar correspondem às da placa de expansão antes da aquisição.
- Verificar a posição do jumper de seleção de tensão antes de ligar sensores ou módulos externos, para evitar alimentá-los com uma tensão incorreta.
