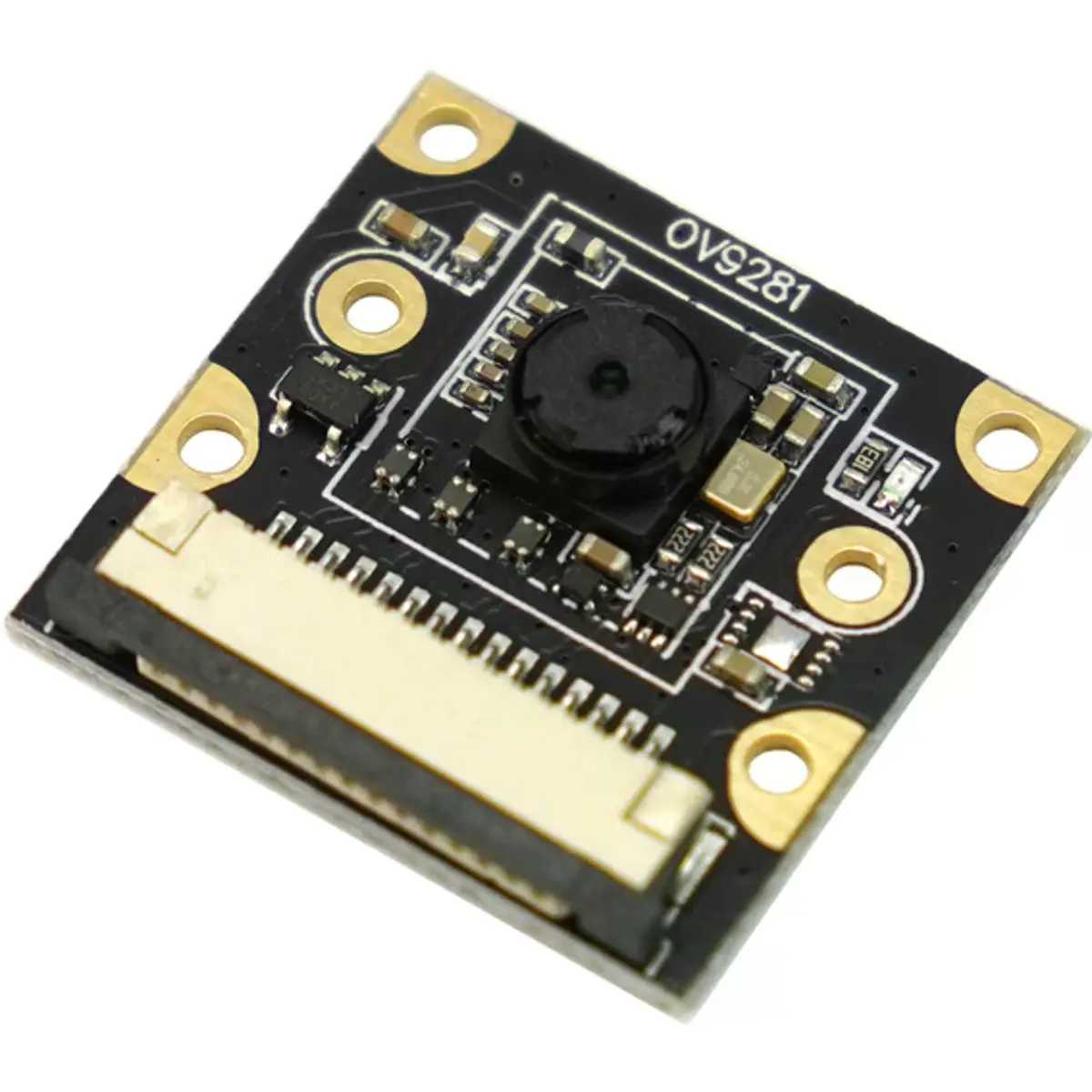

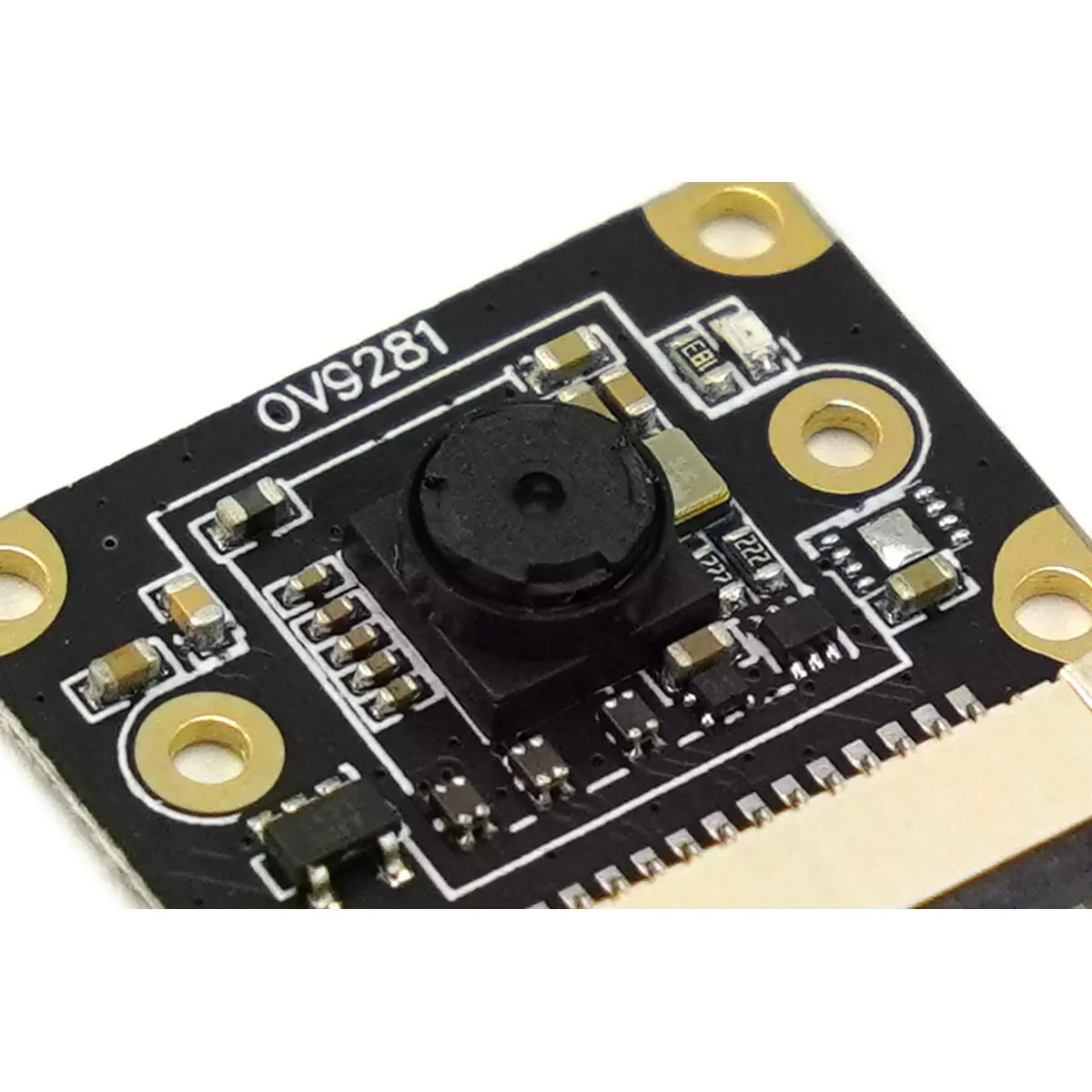

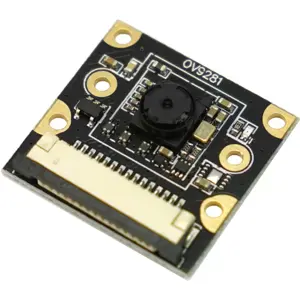

O módulo de câmara com obturador global utiliza o chip fotosensível OV9281, com um tamanho de pixel de 3μm x 3μm e tecnologia OmniPixel3-GSTM. O obturador global permite a exposição simultânea de todos os pixels, eliminando distorções de movimento e garantindo uma captura nítida de objetos em alta velocidade.
Com uma resolução de 1280x800 e 1 milhão de pixels, a câmara assegura imagens detalhadas mesmo em condições de baixa luminosidade, sendo ideal para monitorização noturna e filmagens em interiores onde a iluminação pode ser limitada.
O design compacto inclui dois cabos FPC, permitindo uma conexão rápida e fácil a computadores de placa única Raspberry Pi, sem necessidade de acessórios adicionais.
Obturador Global para Captura Precisa de Objetos em Movimento
O obturador global possibilita a captura de objetos em rápida movimentação, como hélices de ventoinhas, sem distorções ou efeito de desfoque. Ao contrário das câmaras com obturador rotativo (rolling shutter), que sofrem do efeito "gelatina" (jelly effect), este módulo capta a imagem por inteiro de forma instantânea, garantindo imagens nítidas e sem distorção, mesmo em cenários dinâmicos.
Graças a estas características, o módulo é ideal para aplicações que envolvem movimentos rápidos e exigem alta precisão na captura de imagem.
Aplicações:
- Deteção de Gestos
- Rastreamento de Cabeça e Olhos
- Deteção de Profundidade e Movimento
Especificações:
- Chip fotosensível: OV9281 (preto e branco)
- Pixels: 1 milhão
- Tamanho do pixel: 3μm x 3μm
- Resolução: 1280x800
- Tipo de câmara: Preto e branco
- Modo de obturação: Obturador global
- Modo de focagem: Foco fixo
- Tamanho do sensor CMOS: 1/4”
- Filtro infravermelho: Integrado
- Abertura: f/2.0
- Distância focal: 2,85mm
- Ângulo de visão: 79,3°
- Distorção: <1%
- Interface: MIPI-CSI-2Lane
- Tamanho da lente: 6,5 x 6,5mm

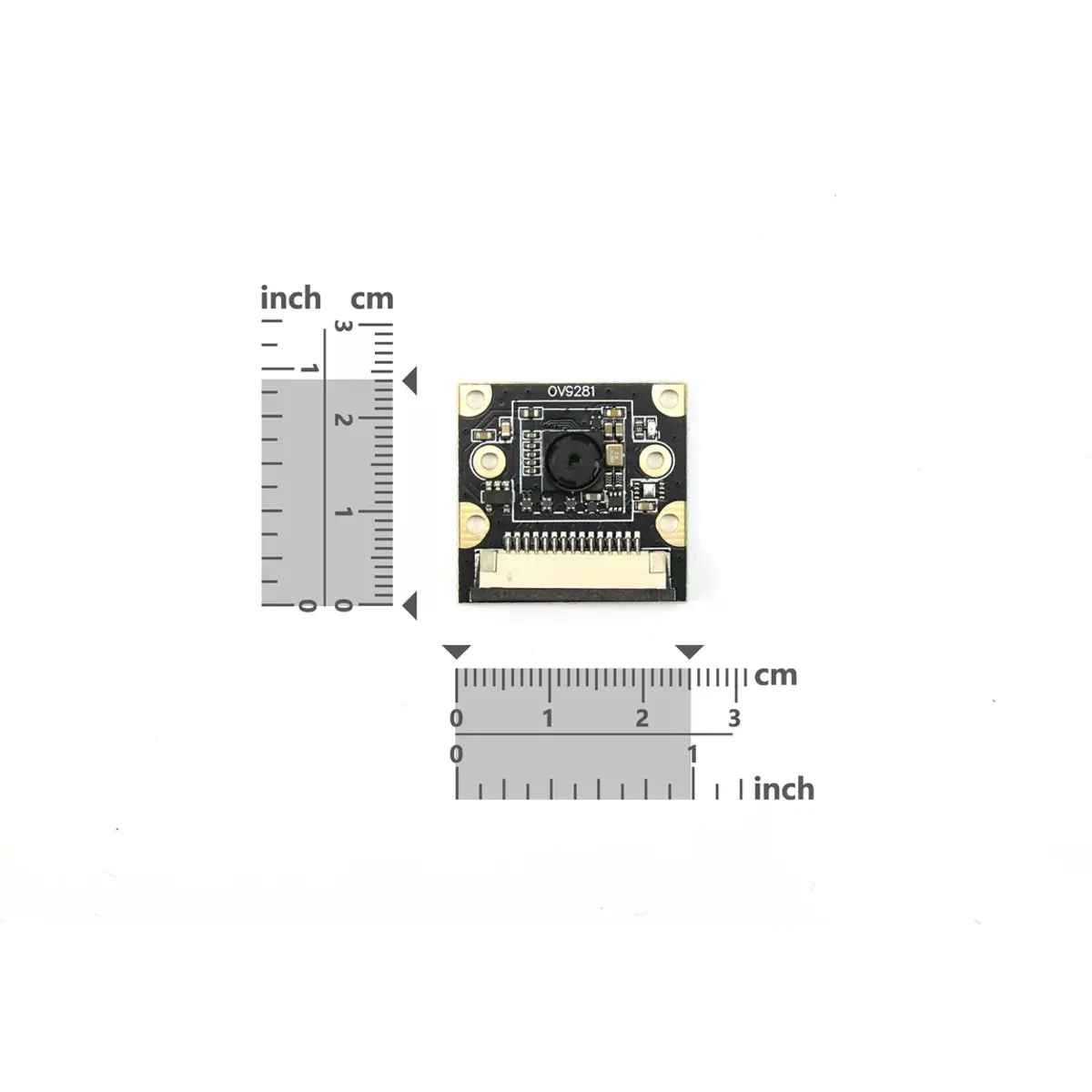

- Dimensões da PCB: 38 x 38mm

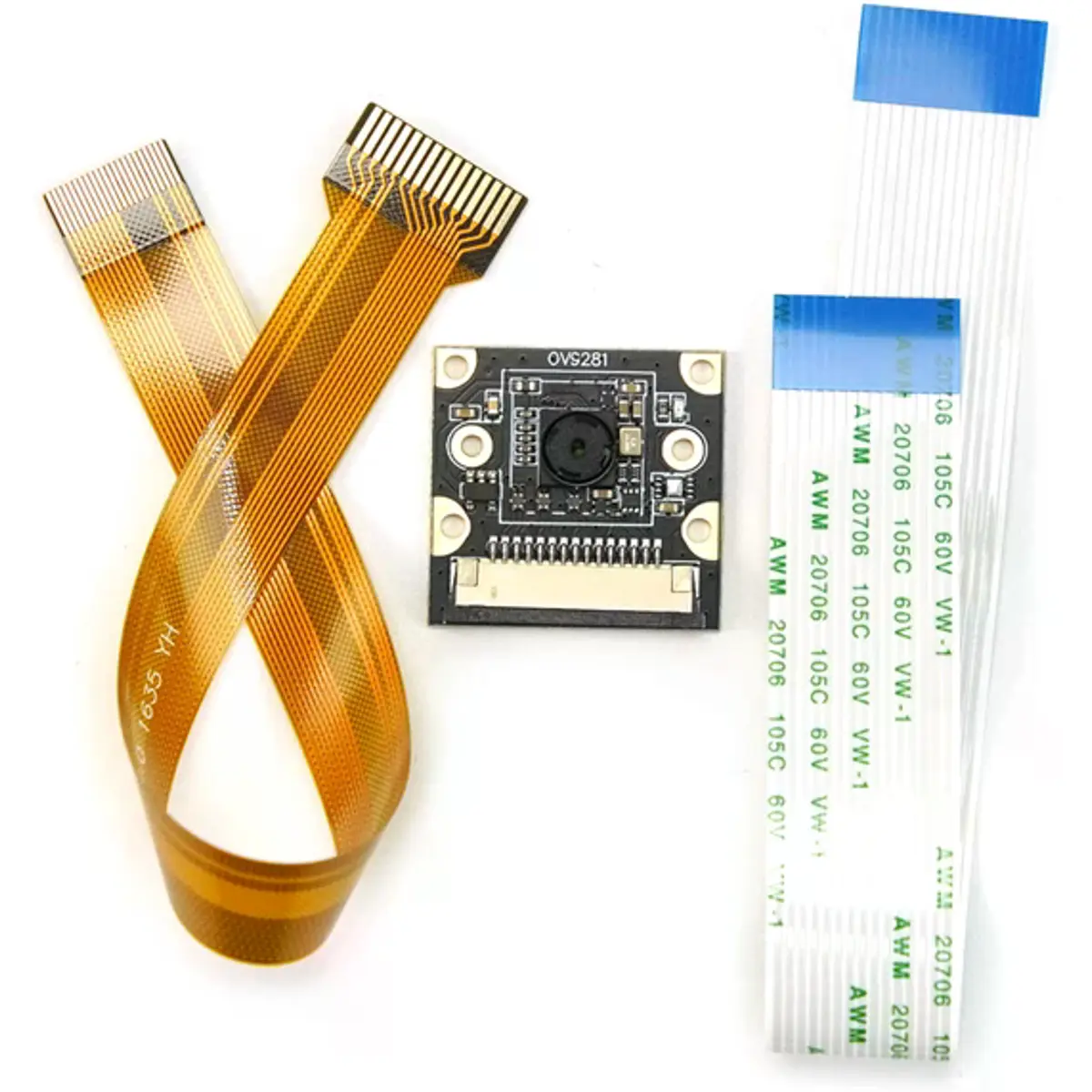

Lista de Envio
1x Câmera Raspberry Pi OV9281-79 1MP Global Shutter
1x Cabo FPC de 15 pinos para 15 pinos
1x Cabo FPC de 15 pinos para 22 pinos
Figura: Câmera Global Shutter vs Câmera Rolling Shutter
Desempenho Excepcional em Baixa Luminosidade com Alta Resolução
Graças ao
tamanho de pixel de 3μm x 3μm e à tecnologia de
obturador global, esta câmara destaca-se em condições de
baixa luminosidade, proporcionando imagens
claras e detalhadas, onde outras câmaras podem ter dificuldades.
A combinação do
foco fixo, da
grande abertura de f/2.0 e do
filtro infravermelho integrado garante imagens
nítidas e de alta qualidade, mesmo em ambientes desafiadores, como
vigilância noturna e
monitorização em interiores.
Integração Simples com Raspberry Pi
O módulo inclui
dois cabos FPC, permitindo uma
ligação direta e sem complicações ao
Raspberry Pi 4 e
Raspberry Pi 5, sem necessidade de cabos adicionais. Esta facilidade torna a configuração
rápida e intuitiva para projetos baseados em Raspberry Pi.
Além disso, a interface
MIPI-CSI-2 Lane assegura uma
transmissão de dados em alta velocidade, tornando o módulo ideal para aplicações que exigem
resposta em tempo real.

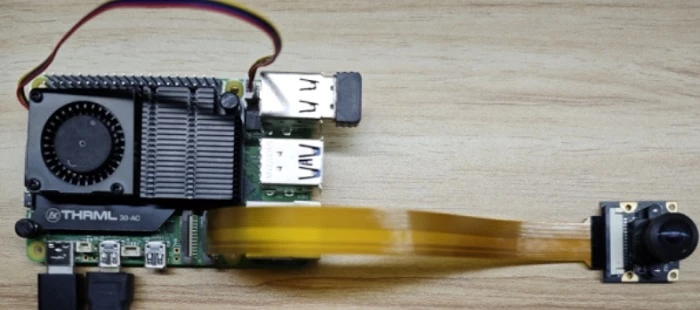

Figura: Módulo de câmera com obturador global compatível com Raspberry Pi 4 e 5
Figura: Tabela de seleção de câmera Raspberry Pi CSI
Documentos
Folha de dados OV9281Esquema de interfaceEspecificações do módulo
