Placa adaptadora de terminais para módulos de desenvolvimento ESP32 de 30 pinos, identificada na própria serigrafia como "Terminal Adapter for ESP32 30Pin". Permite converter cada pino GPIO da placa ESP32 num ponto de ligação por parafuso, facilitando a fixação de cabos de forma segura e sem soldadura, em substituição de ligações por fios soltos ou breadboard.

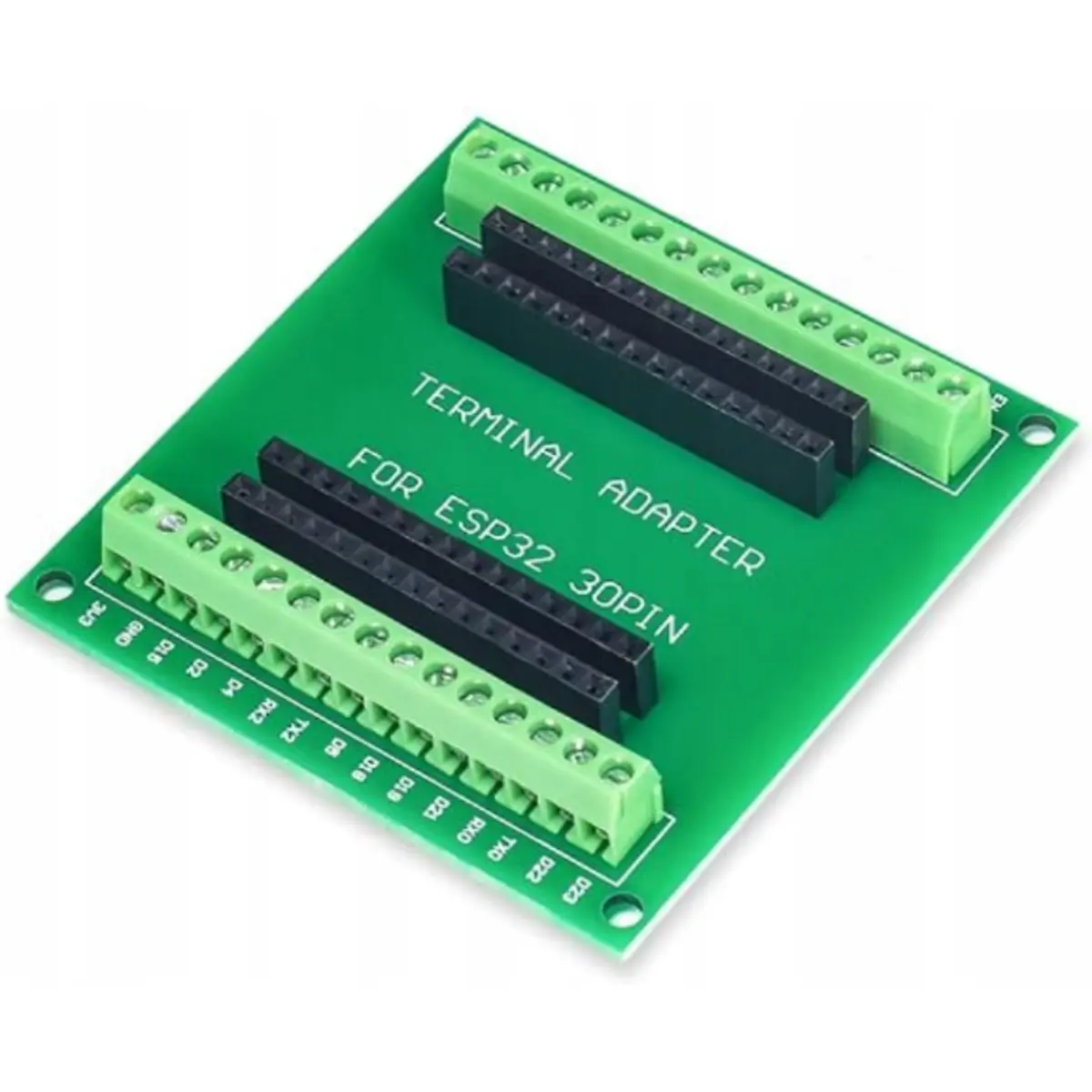

A placa integra dois conectores de pinos macho (fileira dupla) que encaixam diretamente sobre a placa ESP32, ligados internamente aos blocos de terminais de parafuso situados nas extremidades superior e inferior, um para cada linha de 15 pinos. Inclui quatro furos de montagem nos cantos, permitindo fixação mecânica em caixa ou chassis.
PRINCIPAIS CARACTERÍSTICAS
- Converte os 30 pinos GPIO da placa ESP32 em terminais de parafuso, facilitando ligações sem soldadura
- Dois conectores de pinos macho (fileira dupla) para encaixe direto sobre a placa ESP32 de 30 pinos
- Blocos de terminais de parafuso identificados individualmente com a serigrafia do nome de cada pino/sinal
- Quatro furos de montagem nos cantos da placa, para fixação mecânica
- Placa em circuito impresso verde, com identificação serigrafada de todos os sinais
ESPECIFICAÇÕES
- Compatibilidade
- Modelo: Placas de desenvolvimento ESP32 de 30 pinos

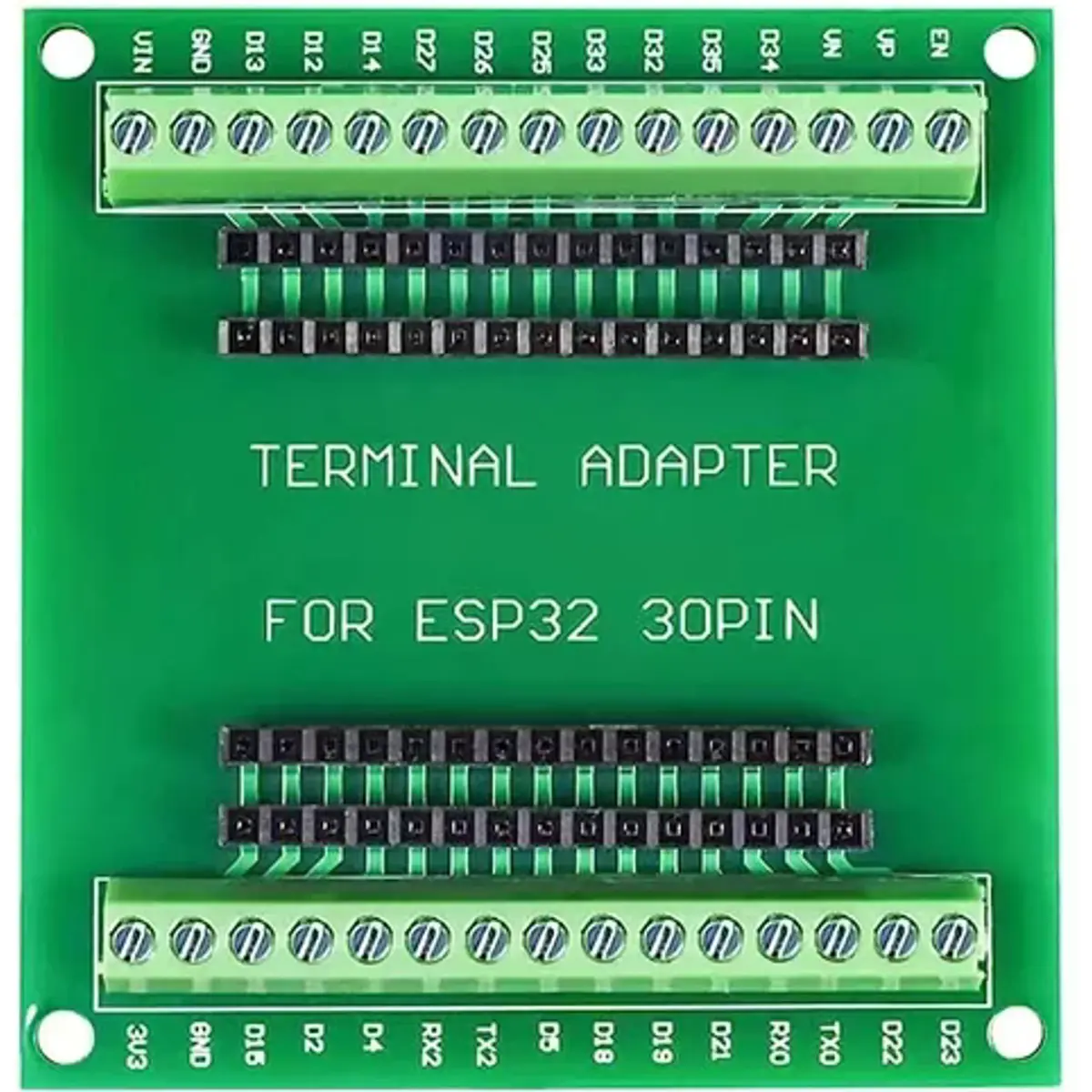

- Ligações — Fileira Superior (terminais de parafuso, da esquerda para a direita)
- VIN, GND, D13, D12, D14, D27, D26, D25, D33, D32, D35, D34, VN, VP, EN
- Ligações — Fileira Inferior (terminais de parafuso, da esquerda para a direita)
- 3V3, GND, D16, D2, D4, RX2, TX2, D5, D18, D19, D21, RX0, TX0, D22, D23
- Construção
- Tipo de conector: Terminais de parafuso + conector de pinos macho (fileira dupla)
- Cor da placa: Verde
- Furos de montagem: 4 (um em cada canto)
- Tamanho: 6,6x6,3x1,05cm
CONTEÚDO DA EMBALAGEM
- Placa Adaptadora de Terminais para ESP32 30Pin ×1
NOTAS

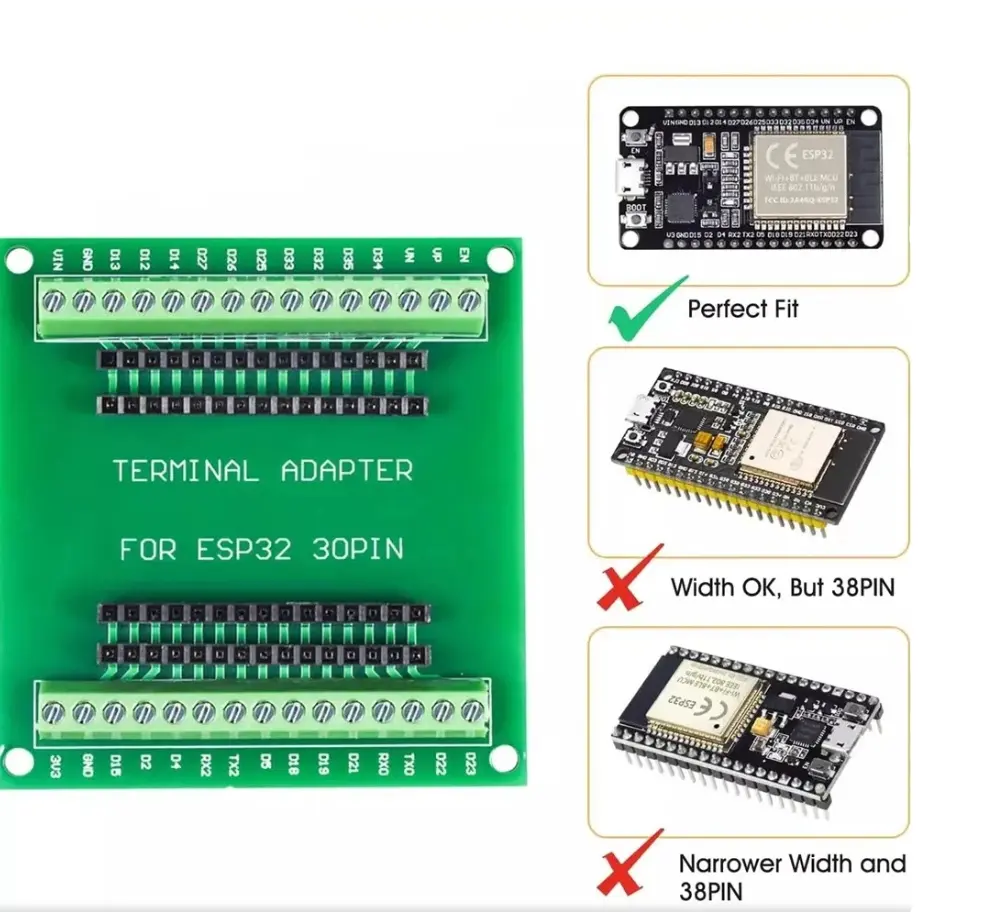

- Confirmar que a placa ESP32 utilizada corresponde à disposição de 30 pinos indicada na serigrafia (VIN, GND, D13... etc.), antes de efetuar as ligações.
- Ao apertar os parafusos dos terminais, evitar aperto excessivo que possa danificar o bloco de terminais ou a trilha da placa.
- Verificar a orientação correta ao encaixar a placa ESP32 sobre os conectores de pinos, para evitar inversão de sinais ou curto-circuitos.
