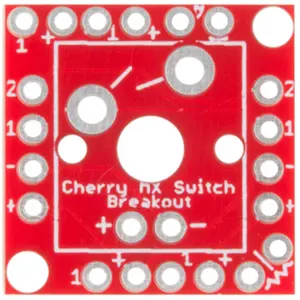

O "Cherry MX Switch Breakout" é uma placa de circuito impresso desenvolvida para facilitar a integração dos interruptores mecânicos Cherry MX em projetos eletrónicos baseados em breadboards ou perfboards. Estes interruptores são reconhecidos pela sua durabilidade e resposta tátil, sendo amplamente utilizados em teclados de alta performance.
Esta placa permite a ligação dos contactos do interruptor a pinos compatíveis com breadboards, simplificando o processo de prototipagem. Além disso, oferece a opção de adicionar um LED de 3mm diretamente no interruptor, com espaço designado para uma resistência de limitação de corrente, permitindo a personalização da retroiluminação.
Uma característica notável é o design que facilita a criação de matrizes de teclas, possibilitando a interconexão de múltiplas placas em configurações de linhas e colunas. Isto é especialmente útil para desenvolver teclados personalizados, reduzindo o número de pinos de entrada/saída necessários no microcontrolador.
Em resumo, o "Cherry MX Switch Breakout" é uma ferramenta valiosa para entusiastas e profissionais que desejam incorporar interruptores mecânicos Cherry MX nos seus projetos, oferecendo flexibilidade e facilidade de uso na prototipagem de dispositivos de entrada personalizados.
● Exemplo de montagem de um Switch Cherry BLUE com LED, resistência, díodo e barras de pinos num
Cherry MX Switch Breakout:
● Exemplo de montagem de 9 Switches Cherry BLUE numa matriz desfasada (escalonada) de placas
Cherry MX Switch Breakout e ligação a um Arduino:
● Exemplo de um projeto com Cherry Switches e placas
Cherry MX Switch Breakout:
Notas:
- O LED pode ser usado com ou sem resistência (se o controlador suportar controlo de corrente).

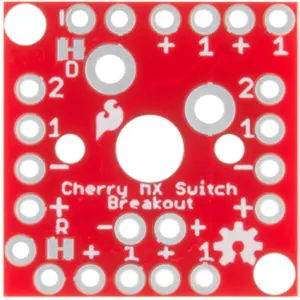

- Se pretender usar uma resistência para o LED, tem de cortar o Jumper "R" (SJ1).
- A utilização de díodos de isolamento numa matriz de botões permite a deteção precisa e independente de múltiplas teclas pressionadas simultaneamente.
- Se pretender usar díodo de isolamento, terá de cortar o Jumper "D" (SJ2).
▶ Informação adicional no GitHub
▶ Informação adicional (no site da Sparkfun)
