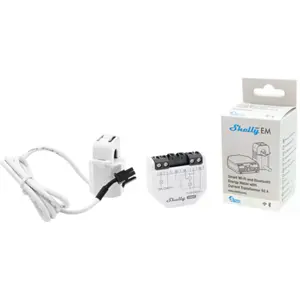

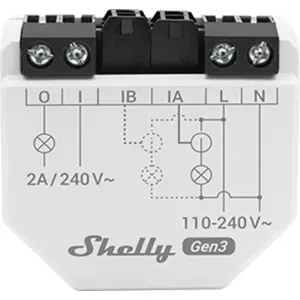

Obtenha informações em tempo real sobre o consumo de energia de até 2 circuitos* ou dispositivos elétricos e controle um contactor - ou uma pequena carga (2A) - com o Shelly EM Gen3.
Ao monitorizar os consumos de energia, poderá descobrir padrões que revelam oportunidades de poupança energética, para além de também poder detetar sinais de alerta, como picos inesperados ou alterações imprevistas no uso de energia, que poderão ser sinais do mau funcionamento de algum aparelho elétrico, permitindo-lhe manter a eficiência, evitar interrupções ou mesmo evitar danos graves.
Além de uma medição precisa da energia, o Shelly EM Gen3 também permite o controlo de contactores para ligar/desligar aparelhos de grande potência, como aquecedores de água, banheiras de hidromassagem, bombas de calor, grandes eletrodomésticos de cozinha, etc. Desta forma, pode poupar energia desligando automaticamente aparelhos não essenciais, quando não são necessários, maximizando as suas poupanças.
Sendo um dispositivo de 3ª geração (Gen3), este módulo vem equipado com um Chip da Shelly, com o dobro da memória (8 MB), maior eficiência e uma melhor capacidade de resposta (em comparação com a série Plus). Ele está efetivamente preparado para uma possível futura inclusão do protocolo Matter e a integração de funcionalidades inteligentes adicionais.
PRINCIPAIS CARACTERÍSTICAS:
- Conectividade Wi-Fi e Bluetooth. Não é necessário HUB!
- Inclusão rápida via Bluetooth e pode ser usado como gateway Bluetooth.
- Medição monofásica, dois canais.
- Suporta até 2 transformadores de intensidade de corrente (TI's) com conexão rápida.
- Interruptor de contacto seco para controlo de contactores de cargas mais pesadas.
- Chip Shelly com 8 MB de memória.
- Registos de dados locais armazenados no dispositivo até 10 dias em intervalos de 1 minuto.
- Relógio em tempo real para registos temporais precisos quando não está conectado à internet.
- Quando conectado à nuvem, os registos de dados vão até 365 dias.
- Permite agendamentos inteligentes e Smart Scenes, combinando com outros dispositivos Shelly.
- Suporta scripting, webhooks, protocolos MQTT, WebSocket, HTTP e RPC.
- Amplamente integrado em sistemas de automação inteligente.
ESPECIFICAÇÕES:
• Físicas
- Tamanho (AxLxP): 37x42x16 mm
- Peso:
· EM Gen3 - 23 g
· CT 50A - 50 g
- Torque máximo dos terminais de parafuso: 0.4 Nm
- Secção transversal do condutor: 0.2 a 2.5 mm² / 24 a 14 AWG
- Montagem: Quadro elétrico
- Material da carcaça: Plástico
- Cor da carcaça: Branco, Cinza carvão
- Cor dos conectores: Preto
• Ambientais
- Temperatura de trabalho ambiente: -20 °C a 40 °C
- Humidade: 30 % a 70 % UR
- Altitude máxima: 2000 m
• Elétricas
- Alimentação: 110 - 240 V~ 50/60 Hz
- Consumo de energia: < 1.2 W
- Neutro necessário: Sim
- Proteção externa recomendada:
· 2A, característica de disparo B ou C
· Capacidade de interrupção de 6 kA
· Classe de limitação de energia 3
• Classificação dos circuitos de saída
- Tensão máxima de comutação: 240 V~
- Corrente máxima de comutação: 2A /240V~
• Sensores, Medidores
- Voltímetro (AC): 110-240 V~ 50/60 Hz
- Precisão do voltímetro: ±2%
- Amperímetro (AC): 0 - 80 A
- Precisão do amperímetro:
· ±2 % (2 - 50 A)
· ±2 % (1 - 2 A)
· ±5 % (0 - 1 A)
- Transformadores de intensidade de corrente compatíveis:
· CT 50A (incluído na embalagem)
· CT 80A
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia ativa fundamental e energia reativa fundamental
- Calibração canal a canal com carga mínima: 500 W
- Limite sem carga: 30 VA por canal
- Armazenamento de dados de medição: Pelo menos 10 dias de resolução de dados a 1 minuto
- Exportação de dados:
· CSV para valores de qualidade de energia registados,
· Exportação em formato JSON via RPC
- Sensor de temperatura interna: Sim
• Conectividade
- Wi-Fi:
· Protocolo: 802.11 b/g/n
· Banda RF: 2412 - 2472 MHz
· Potência máxima RF: < 20 dBm
· Alcance: até 30m em interiores e 50m em exteriores (depende das condições locais)
- Bluetooth:
· Protocolo: 4.2
· Banda RF: 2402 - 2480 MHz
· Potência máxima RF: < 4 dBm
· Alcance: Até 10m em interiores e 30m em exteriores (depende das condições locais)
• Unidade de Microcontrolador
- CPU: ESP-Shelly-C38F
- Flash: 8 MB
• Capacidades de Firmware
- Agendamentos: Sim
- Webhooks (ações por URL): 20 com 5 URLs por hook
- Script: Sim
- MQTT: Sim
- Criptografia: Sim (nível de transporte)
- Autenticação: Sim (nível de aplicação e transporte)
NOTAS:

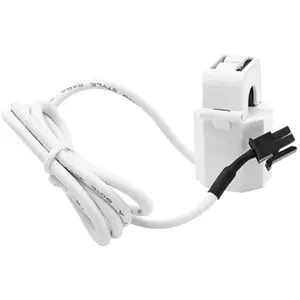

◆ * O Shelly EM Gen3 vem com apenas um núcleo (Transformador de intensidade - TI) de 50A, incluído na embalagem.
◆ Se pretende adquirir um TI adicional, tenha em atenção que este Shelly utiliza TI's com fichas de 2 pinos para uma ligação rápida (Molex Micro-Fit 43025-0200).
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
Esquema interno simplificado:
Esquema de ligações:
