O Shelly 2PM Gen3 é um interruptor inteligente, de dois canais, com medição de energia, para controlo de dois circuitos/dispositivos elétricos ou controlo de um estore elétrico (ou outro dispositivo com motor AC bidirecional).
É ideal para a instalação em caixas elétricas de parede padrão, atrás de tomadas ou interruptores de luz, mesmo em espaços um bocado apertados.
O Shelly 2PM Gen3 pode ser acedido, controlado e monitorizado remotamente, a partir de qualquer lugar, onde o utilizador tenha conectividade à Internet (através de um telemóvel, tablet, PC), desde que o dispositivo esteja ligado a um router Wi-Fi e à Internet.
Pode funcionar de forma autónoma numa rede Wi-Fi local ou ser operado através de serviços de automação doméstica. Além disso, possui uma interface web integrada que pode ser utilizada para monitorizar e controlar o dispositivo, bem como ajustar as suas definições.
Este dispositivo tem um processador melhorado e mais memória, em comparação com o seu antecessor, bem como uns terminais mais fortes e com maior durabilidade.
CARACTERÍSTICAS PRINCIPAIS:
◆ Controlo de dois canais: Permite gerir/monitorizar, remotamente, dois circuitos elétricos.
◆ Controlo de estores: Permite controlar/ajustar a posição de estores, cortinas, toldos, portas deslizantes e outros sistemas com motor bidirecional.
◆ Medição de energia: Monitoriza o consumo de energia, em cada canal, para maior eficiência.
◆ Controlo da inclinação das lâminas: Perfeito para persianas venezianas — permite controlar a inclinação para deixar entrar a quantidade certa de luz.
◆ Conectividade Wi-Fi e Bluetooth: Não necessita de HUB! Controle tudo através da aplicação Shelly Smart Control ou do seu assistente de voz preferido.
◆ Interface Web integrada: Dispõe de uma interface web para monitorização, controlo e ajuste de configurações.
◆ Novo processador — ESP-Shelly-C38F — com melhor desempenho.
◆ Terminais de ligação com durabilidade melhorada.
◆ Extensor de alcance Wi-Fi (para dispositivos IoT) e gateway Bluetooth (para dispositivos Shelly BLU).
◆ Permite a utilização de Componentes virtuais.
◆ Suporta scripting, webhooks, MQTT, WebSocket, HTTPS, UDP, TLS e certificados personalizados.
◆ Suporta comunicação KNXnet/IP
ESPECIFICAÇÕES:
• Elétricas
- Alimentação: 110 - 240V AC / 24V DC ±10%
- Consumo de energia: < 1,4 W
- Proteção externa recomendada:
· Características de disparo B ou C,
· corrente nominal máx.: 16A
· Capacidade de interrupção máx.: 6 kA,
· classe de limitação de energia 3
- Circuitos de Saída
· Tensão máxima de comutação: 240V AC / 30V DC
· Corrente máxima de comutação AC:
10A por canal,
16A no total,
18A de pico total
· Corrente máxima de comutação DC: 10 A
- Sensores e Medidores
· Voltímetro (AC): Sim
· Amperímetro (AC): Sim
· Sensor de temperatura interna: Sim
• Conectividade
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda RF: 2412 - 2472 МHz
· Potência RF máxima: < 20 dBm
· Alcance:
Até 30m em interiores e
até 50m em exteriores
(depende das condições locais)
- Bluetooth
· Protocolo: 4.2
· Banda RF: 2402 - 2480 MHz
· Potência RF máxima: < 4 dBm
· Alcance:
Até 10m em interiores e
até 30m em exteriores
(depende das condições locais)
• Microcontrolador
- CPU: ESP-Shelly-C38F
- Memória Flash: 8 MB
• Capacidades de Firmware
- Agendamentos: 20
- Webhooks (ações por URL): 20 com até 5 URLs por webhook
- Scripting: Sim
- MQTT: Sim
• Especificações ambientais
- Temperatura de operação: -20°C a 40°C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
• Características Físicas
- Montagem: para caixa de aparelhagem elétrica
- Secção dos condutores: 0,2 a 2,5 mm² (24 a 14 AWG)
- Material da carcaça: Plástico
- Cor da carcaça: Preto
- Cor dos terminais: Preto
- Peso: 30 g
- Dimensões (AxLxP): 37x42x16 ±0,5 mm
NOTAS:
◆ Não possui contactos secos, pelo que não permite controlar dois circuitos elétricos alimentados por fases diferentes ou por tensões diferentes da alimentação do módulo.
◆ Se pretender controlar dois circuitos elétricos, tenha em atenção que, apesar da cada canal suportar até 10A, a corrente máxima, para ambos, em conjunto, é de 16A.
◆ O Shelly 2PM Gen3 está tecnicamente preparado para o Matter, mas, atualmente, ainda não é compatível com esse protocolo. A Shelly está a trabalhar na integração dessa norma nos seus dispositivos da série Gen3. No entanto, ainda não há uma data específica para a disponibilização dessa atualização.
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
Esquema interno simplificado
Interface para o Add-On:
Esquemas de ligação:
Modo de comutação de canal duplo,
fonte de alimentação AC |
Modo de comutação de canal duplo,
fonte de alimentação DC |

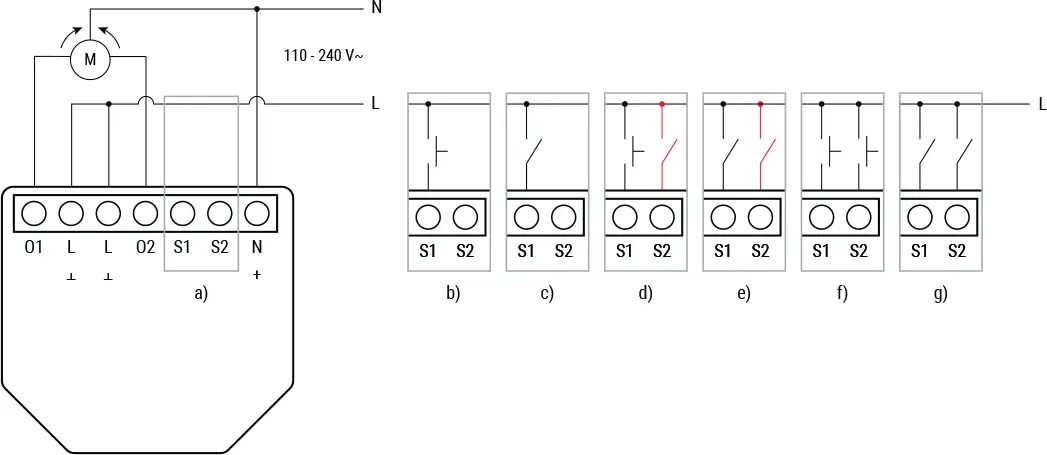

Modo de controlo de estores e possíveis ligações de interruptores/botões |
