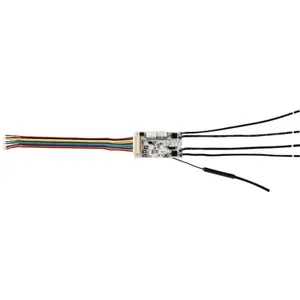

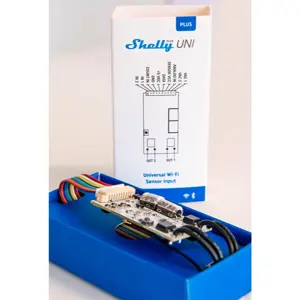

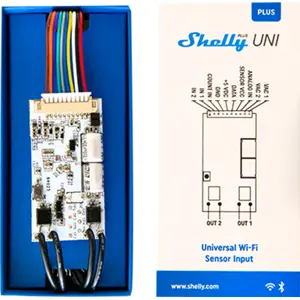

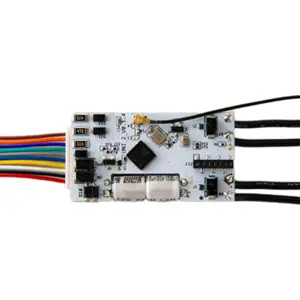

Shelly Plus Uni é um módulo universal inteligente de formato pequeno que inclui:
• dois relés de estado sólido, com saídas livres de potencial ("contactos secos");
• um contador de impulsos;
• uma entrada analógica;
• duas entradas digitais;
• uma entrada de protocolo 1-Wire (para sensores).
Este módulo permite o controlo remoto de dispositivos elétricos através de telemóvel, tablet, PC ou sistema de automação residencial. Ele possui muitas funcionalidades e características que o tornam extremamente versátil:
✅ Pode funcionar de forma autónoma numa rede Wi-Fi local ou pode também ser controlado através de serviços de domótica baseados na nuvem.
✅ Dispositivo pode ser acedido, controlado e monitorizado remotamente a partir de qualquer local onde o utilizador tenha ligação à Internet, desde que o dispositivo esteja ligado a um router Wi-Fi e à Internet.
✅ Possui uma interface Web incorporada que pode ser utilizada para monitorizar e controlar o dispositivo, bem como ajustar as suas definições.
✅ Inclui as funcionalidades de Wi-Fi Range Extender & BLE Gateway.
✅ Este dispositivo pode ser utilizado com o aplicativo móvel Shelly e/ou o serviço Shelly Cloud, mas não é obrigatório, ele pode ser usado de forma independente. Para além disso, também pode ser integrado em várias outras plataformas e protocolos de automação residencial.
✅ Suporta scripting, webhooks, MQTT, WebSocket, HTTPS, UDP, TLS e certificados personalizados.
✅ Possui um processador extremamente rápido para reação imediata (ESP32).
✅ Pode ser alimentado com uma tensão AC de 8 a 24V ou DC de 9 a 28V, ou ainda uma tensão estabilizada de 5V DC (por exemplo, uma porta USB
padrão);
✅ É possível ligar simultaneamente a este dispositivo até cinco sensores de temperatura DS18B20 ou um único sensor de temperatura e humidade DHT22;
✅ Permite medir níveis de tensão até +30 VDC, através da entrada ANALOG IN (com referência a GND);
✅ É compatível com a maioria dos sensores Arduino! Utilize as suas entradas digitais ou analógicas para medir os parâmetros desejados e criar cenas de automatização complexas com base nos dados dos sensores.
✅ A entrada COUNT IN permite efetuar a contagem de impulsos e a determinação da frequência de um sinal;
❗ NOTA: As entradas digitais (IN 1 e IN 2) e a entrada de contagem de impulsos (COUNT IN), são acionadas por um nível de tensão inferior a 1.5V (Active Low Level).
ESPECIFICAÇÕES
• Alimentação
- Tensão de alimentação:
· 5 VDC (estabilizado, via +5VDC e GND) ou
· 9-28 VDC ou
· 8-24 VAC
- Consumo de energia: < 1 W
• Entradas:
- Resistência das entradas digitais: 50 kΩ
- Tensão de disparo das entradas digitais: 1.5V (Active Low Level)
- Voltímetro (entrada analógica): 0-15 VDC / 0-30 VDC (duas gamas)
- Tensão de ativação da entrada do contador de impulsos: 1.5 V (Active Low Level)
- Frequência máxima do contador de impulsos: 1 kHz
- Sensores externos suportados: Um DHT22 ou até cinco DS18B20
• Saídas:
- 2 relés de estado sólido com saídas livres de potencial
- Tensão máxima de comutação: 30 V
- Corrente máxima de comutação: 300 mA (máx recomendado 250mA)
• Comunicação Wireless:
- Banda de radiofrequências: 2400 - 2495 MHz
- Potência máxima de radiofrequências: <20 dBm
- Protocolo Wi-Fi: 802.11 b/g/n
- Alcance de operação de Wi-Fi (dependendo das condições locais):
· até 50m no exterior
· até 30m no interior
- Protocolo Bluetooth: 4.2
- Alcance de operação de Bluetooth (dependendo das condições locais):
· até 30 m / 100 ft no exterior
· até 10 m / 33 ft no interior
• Hardware e firmware:
- CPU: ESP32
- Flash: 4 MB
- Agendamentos: 20
- Webhooks (ações URL): 20 com 5 URLs por cada "hook"
- Scripting: Yes
- MQTT: Sim
• Geral
- Dimensões (CxLxA): 37x42x16 mm (sem os cabos)
- Peso: 8.5 g
- Temperatura ambiente: -20°C a 40°C
- Humidade: 30 % a 70 % HR
⚠ ATENÇÃO! As entradas do Shelly Plus Uni são diferentes das entradas do Shelly Uni.
