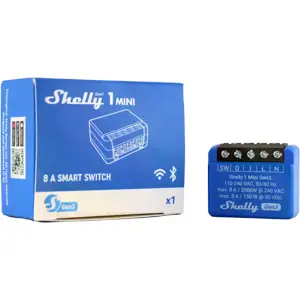

O interrutor de relé mais pequeno do mundo, para controlo inteligente. Automatize as suas luzes, porta de garagem, sistema de irrigação ou outros pequenos aparelhos elétricos, em menos de 10 minutos e controle-os a partir de qualquer lugar. Suficientemente pequeno para caber atrás de qualquer interrutor de parede ou tomada, o Shelly 1 Mini Gen3 pode ser adaptado e é altamente compatível com o seu ecossistema inteligente existente.
Em comparação com a geração anterior, este dispositivo:
◆ Está equipado com um novo processador (ESP-Shelly-C38F);
◆ Possui mais memória Flash (8MB em vez de 4MB);
◆ Possui terminais de ligação mais fortes.
Outras características:
◆ Incorpora um relé com contacto que suporta até 8A a 240VAC e 5 A a 30VDC.
◆ O contacto é do tipo seco (livre de potencial) pelo que suporta uma vasta gama de tensões;
◆ Funciona como extensor de alcance Wi-Fi e gateway Bluetooth.
◆ Não necessita de um hub!
◆ Permite um fácil controlo, através da aplicação Shelly Smart Control e da maioria das plataformas e protocolos, bem como de assistentes de voz. Use-o com Alexa, Home Assistant ou sua plataforma de automação preferida.
◆ Suporta scripts, webhooks, MQTT, WebSocket, HTTPS, UDP, TLS e certificados personalizados.
ESPECIFICAÇÕES
• FÍSICAS
- Tamanho (A x L x P): 29x35x16 ±0,5 mm
- Peso: 19 ±1 g / 0,65 ±0,04 oz
- Montagem: Caixa de parede
- Torque máximo dos terminais de parafuso: 0,4 Nm
- Secção transversal do condutor: 0,5 a 1,5mm² / 20 a 16AWG
- Comprimento do condutor descarnado: 5 a 6 mm
- Material da carcaça: Plástico
- Cor: Azul
• AMBIENTAIS
- Temperatura ambiente: -20 °C a 40 °C / -5 °F a 105 °F
- Humidade: 30 % a 70 % RH
- Altitude máxima: 2000 m
• Elétricas
- Fonte de alimentação: 110 - 240 VAC
- Relé: micro-contato, Seco, Normalmente Aberto, 1 polo
- Proteção externa recomendada:
· 10 A, característica de disparo B ou C,
· Classificação de interrupção de 6 kA,
· Classe de limitação de energia 3
- Consumo de energia: <1,2 W
• Classificações dos circuitos de saída
- Contacto Seco
- Tensão máxima de comutação AC: 240 V
- Tensão máxima de comutação DC: 30 V
- Corrente máxima de comutação AC: 8A
- Corrente máxima de comutação DC: 5A
- Potência máxima de comutação AC: 2000 W
- Potência máxima de comutação DC: 150 W
- Medição de potência: Não
- Proteção / Desligamento de tensão: Não
- Proteção / Desligamento de corrente: Não
- Proteção / Desligamento de potência máxima: Não
• RÁDIO
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda de RF: 2400 - 2495 MHz
- Potência máxima de RF: <20 dBm
- Alcance Wi-Fi:
· Até 30 m / 100 pés em ambientes internos e
· Até 50 m / 160 pés em ambientes externos
(Depende das condições locais)
- Protocolo Bluetooth: 4,2
- Alcance Bluetooth:
· Até 10 m / 33 pés em ambientes internos e
· Até 30 m / 100 pés em ambientes externos
(Depende das condições locais)
• MCU
- CPU: ESP-Shelly-C38F
- Flash: 8 MB
• CAPACIDADES DO FIRMWARE
- Agendamentos: 20
- Webhooks (Ações de URL): 20 com 5 URLs por gancho
- MQTT: Sim
- UDP: Sim
- Scripting: Sim
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
ESQUEMA DE LIGAÇÃO:

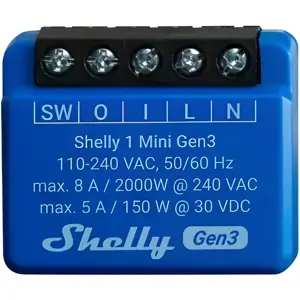

TERMINAIS DO DISPOSITIVO:
· SW: entrada do interrutor
· 0: saída do contacto do relé
· I: entrada do contacto do relé
· L: Fase de alimentação (110-240V AC)
· N: Neutro
ESQUEMA INTERNO SIMPLIFICADO:
COMPARAÇÃO COM O SHELLY PLUS 1:
