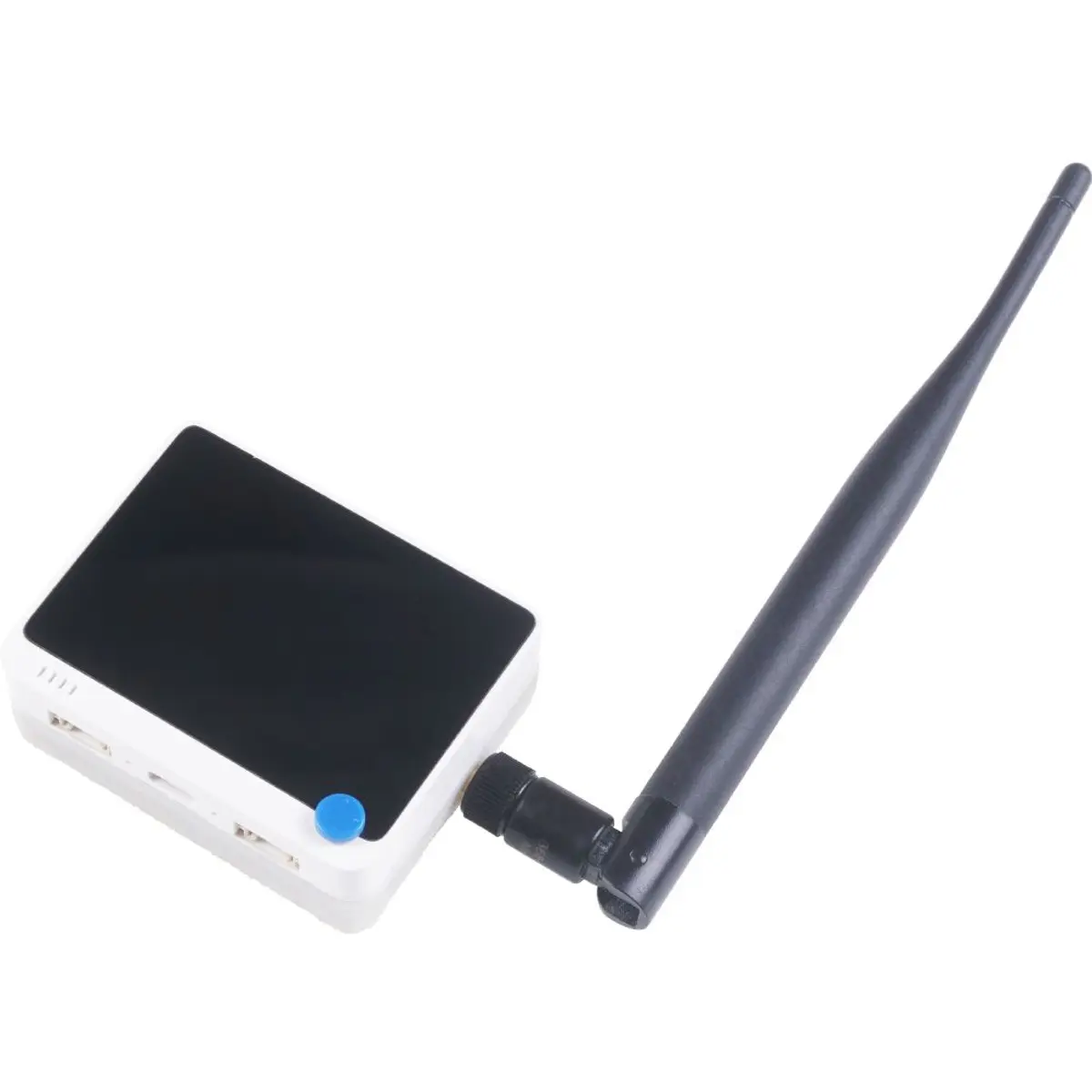

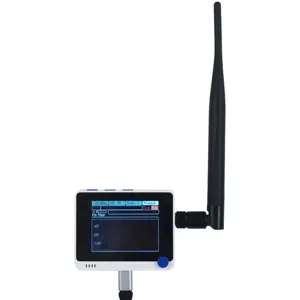

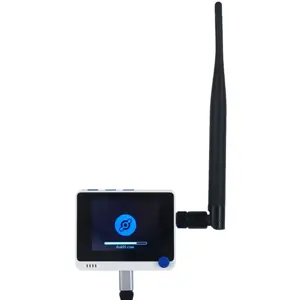

o Wio Terminal LoRaWAN Field Tester Kit é um monitor de rede LongFi para a rede Helium. Este dispositivo, tudo-em-um e plug-and-play, irá ajudá-lo a saber quantos Hotspots podem ser tocados numa determinada posição, a enriquecer os mapeadores de rede para se conhecerem uns aos outros e partilhar a cobertura real da rede.
FUNCIONALIDADES:
● Field Tester - permite monitorizar o desempenho da rede LoRaWan / LongFi a partir do terreno. Desta forma, é possível verificar a cobertura e conhecer as diferentes Gateways / Hotspots que cobrem um determinado local. Ajuda a encontrar os melhores locais para implantar novos Gateways / Hotspots, comparar diferentes locais para otimizar a implantação da rede. Pode mostrar a força do sinal em tempo real e permite testar diferentes parâmetros de rede.
● Mapeador - transfere automaticamente as posições para os mapeadores de rede - Helium Mappers e Coverage Map - para criar um mapa de cobertura. Este mapa é muito importante para perceber onde é possível utilizar a rede. É um ponto-chave para dar confiança à rede e motivar os prestadores de serviços a utilizá-la.
● Localizador - pode ser ligado a serviços de localização, para localizar carros, pessoas e bens em tempo real.
CARACTERÍSTICAS
● Multi-zona: suporta EU868, AS923, US915, KR920, IN865, AU915
● Porta tipo C: Tamanho compacto, suporta carga de PowerBank Tipo C para levar o dispositivo para todo o lado.
● Fácil de utilizar e de longa duração: Testador de Campo Wio Terminal LoRaWAN pronto a usar. Sem configuração, basta ligá-lo! A comunicação incluída permite o uso normal por 3 a 5 anos.
● Ecrã de interface amigável: Apresenta diretamente a informação da rede e do GPS no ecrã do Terminal Wio
● Amigável para os programadores: compatível com mais de 300 módulos Grove Plug&Play para criar nós IoT. O firmware é de código aberto e pode ser atualizado como mover um ficheiro para um diretório.
ESPECIFICAÇÕES:
● Wio Terminal
- Chip Principal
▫ Número da Peça do Fabricante: ATSAMD51P19
▫ Processador Central: ARM® Cortex®-M4F rodando a 120MHz
▫ Memória: 4 MB de Flash Externo, 192 KB de RAM
▫ Velocidade Máxima: 200MHz
▫ Flash Externo: 4MBytes
▫ Temperatura de Operação: -40°C a 85°C (TA)
- Display LCD
▫ Resolução: 320x240
▫ Tamanho da ecrã: 2.4 polegadas
▫ Controlador do LCD: ILI9341
- Conectividade Sem Fios
▫ Número da Peça do Fabricante: RTL8720DN
▫ CPU KM4: ARM® Cortex®-M4F a 200MHz
▫ CPU KM0: ARM® Cortex®-M0
▫ Wi-Fi: 802.11 a/b/g/n 1x1, Dual Band 2,4GHz e 5GHz
▫ Bluetooth: Suporta BLE5.0
- Módulos Incorporados
▫ Acelerômetro: LIS3DHTR
▫ Microfone: 1.0V-10V -42dB
▫ Alto-falante: ≥78dB a 10cm a 4000Hz
▫ Sensor de Luz: 400-1050nm
▫ Emissor Infravermelho: 940nm
- Interface
▫ Slot para Cartão MicroSD: Máximo de 16GB
▫ GPIO: 40 pinos (compatíveis com Raspberry Pi)
▫ Protocolos Suportados: SPI, I2C, I2S, ADC, DAC, PWM, UART (Serial)
▫ Grove: 2 (Multifuncionais) para Digital, Analógico, I2C e PWM
▫ FPC: 20 pinos
▫ USB Tipo-C: Alimentação e USB-OTG
- Interface de Operação
▫ Interruptor de 5 Vias
▫ Interruptor de Alimentação/Reset
▫ 3 Botões Definidos pelo Usuário
- Caixa
▫ Montagem: Ímãs embutidos e dois furos de montagem
▫ Dimensão: 72mm x 57mm x 12mm
▫ Materiais: ABS+PC
- Suporte de Software
▫ Arduino
▫ MicroPython
▫ ArduPy
▫ AT Firmware
▫ Visual Studio Code
▫ CircuitPython
● Wio Terminal LoRaWan Chassis with Antenna
- Parâmetros
▫ Tensão de Alimentação: 3V3
- LoRa-E5
▫ Frequência: EU868 / US915 / AU915 / AS923 / KR920 / IN865
▫ Protocolo: LoRaWAN
▫ Sensibilidade: -116.5dBm a -136dBm
▫ Modulação: LoRa, (G)FSK, (G)MSK, BPSK
- Quectel L76-LB
▫ Bandas de Recepção: GPS L1/Galileo E1 C/A: 1575.42MHz, GLONASS L1 C/A: 1602.5625MHz, BeiDou B1 C/A: 1561.098MHz
▫ Canais de Rastreamento: 33
▫ Canais de Aquisição: 99
▫ Canais PRN: 210
▫ Sensibilidade: Aquisição: -148dBm, Rastreamento: -165dBm, Recaquisição: -160dBm
- Interfaces
▫ Wio Terminal 40-PIN (2x20 Cabeçalhos Macho)
- Gabinete
▫ Dimensão: 72mm x 57mm x 12mm
▫ Materiais: Impressão 3D com ABS
INCLUÍDO NA EMBALAGEM:
▫ 1x Wio Terminal
▫ 1x cabo USB Type-C curto

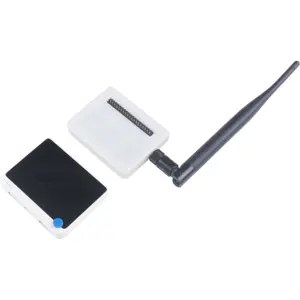

▫ 1x Wio Terminal Chassis - LoRa-E5 e GNSS
▫ 1x Antena(EU868/US915)
