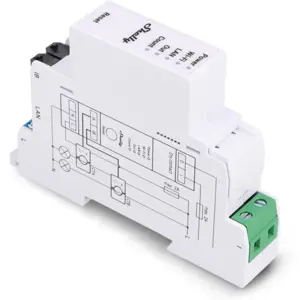

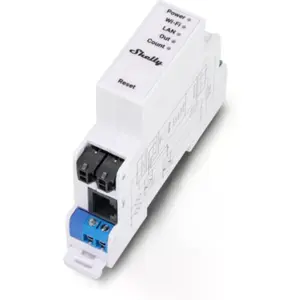

O Shelly Pro EM-50 é um medidor de energia monofásico de dois canais, montável em calha DIN. Melhorado com toda a flexibilidade do firmware gen2 e conetividade LAN, ele fornece aos integradores profissionais, opções adicionais para soluções de clientes finais.
Pode funcionar de forma autónoma numa rede LAN e/ou Wi-Fi local, ou pode também ser utilizado através de serviços de domótica na nuvem através de MQTT, HTTP e WebSocket. É de notar que todas as ligações de entrada suportam TLS.
O Shelly Pro EM-50 reporta a energia acumulada, bem como a tensão instantânea, a corrente, a potência ativa e aparente, por circuito e em tempo real. Ele armazena dados em memória não volátil, com intervalos de 1 minuto que podem ser recuperados por um período de até 60 dias.
CARACTERÍSTICAS:
◆ Medição de potência e energia em 2 circuitos (na mesma fase);
◆ Medição nos 4 quadrantes (consumida/gerada e reativa indutiva/capacitiva);
◆ Mostra valores por circuito e em tempo real;
◆ Valores de energia acumulada, tensão instantânea, corrente, potência ativa e aparente;
◆ Armazena dados em memória não volátil, resolução mínima de 1 minuto (até 60 dias);
◆ Classe de precisão B (IEC 62053-21)
◆ Preparado para sistemas de energia fotovoltaica
◆ Conectividade Wi-Fi, LAN e Bluetooth
◆ Utilização simultânea de Ethernet e Wi-Fi
◆ Montagem em calha DIN
◆ Relé incorporado com contacto seco de 2A
◆ Transportes de dados MQTT, HTTP, WebSocket
◆ Segurança TLS 1.2
◆ Suporte do protocolo Modbus TCP
◆ Interface Web de configuração e monitorização incorporada
◆ Relógio de tempo real
ESPECIFICAÇÕES TÉCNICAS
• Alimentação elétrica: 110-240V AC, 50/60 Hz
• Consumo de energia: < 3W
• Sensores/medidores
- Voltímetros (RMS para cada circuito): 100-260 V
- Precisão dos voltímetros: +1 %
- Amperímetros (RMS via TI para cada circuito): 0-50 A
- Precisão dos amperímetros: ±2% (0 - 5 A) / ±1% (5 - 50 A)
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
- Sensor de temperatura interna: Sim
• Armazenamento e exportação de dados de medição:
- Armazenamento local de pelo menos 60 dias (se usar resolução de 1 minuto)
- Exportação de dados: CSV para valores registados de PQ
- Exportação de formato JSON através de RPC
• Contacto:
- Livre de potencial (contacto seco): Sim
- Corrente máx no contacto: 2A
- Tensão máxima de comutação: 240 V AC
• Conectividade Wireless
- Potência máxima de RF Wi-Fi: 15 dBm
- Protocolo Wi-Fi: 802.11 b/g/n (2,4 GHz)
- Frequência: 2400 - 2495 MHz
- Alcance operacional Wi-Fi (dependendo das condições locais):
· até 50 m no exterior
· até 30 m em espaços interiores
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth (dependendo das condições locais):
· Até 10 m em ambientes internos
· Até 30 m em ambientes externos
• Sistema e Capacidades de firmware
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks (ações de URL): 20 com 5 URLs por gancho
- Script: Sim
- MQTT: Sim
- CoAP: Não
• Montagem: em calha DIN
• Em conformidade com as normas da UE:
- RED 2014/53/EU
- LVD2014/35/EU
- EMC2014/30/EU
- RoHS2 2011/65/UE
• Temperatura de funcionamento: -20°C a 40°C
• Material do invólucro: Plástico
• Cor: Branco
• Dimensões (AxLxP): 94x19x69 mm
NOTAS:
◆ Este dispositivo não permite medir dois circuitos em fases distintas, têm de estar na mesma fase.

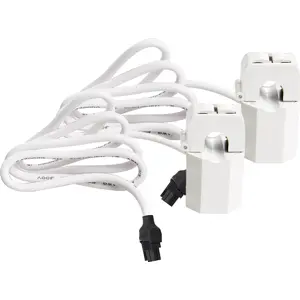

◆ O Shelly Pro EM-50 é vendido juntamente com 2 Transformadores de Intensidade (TI) de 50A, com núcleo aberto e ficha de ligação.
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
TERMINAIS DO DISPOSITIVO:
O: Saída de contacto seco do relé
I: Entrada de contacto seco do relé
IA: Entrada do transformador de Intensidade A (CTA)
IB: Entrada do transformador de Intensidade B (CTB)
N: Terminal neutro
L: Fase de alimentação (110-240 VAC) e referência de medição
ESQUEMA INTERNO SIMPLIFICADO:
