Programador de Bootloaders em microcontroladores AVR baseado no USBtinyISP V2

O programador AVR ISP é oficialmente suportado pelo Arduino IDE, permitindo a gravação do bootloader Arduino em chips e a programação de uma ampla variedade de microcontroladores Atmel AVR. Trata-se de uma ferramenta poderosa para realizar essas tarefas.
Resumo

- Montado e pronto a usar
- Interfaces padrão AVR de 6 pinos
- 2 LEDs para indicar "USB/Power good" e "Busy" (ocupado)
- Alimentação USB
- O cabo USB (tipo A para B) NÃO está incluído


Conteúdo da embalagem:

1 x Programador USBtinyISP AVR ISP

Etapas:

1. Baixe o driver, descompacte e instale-o.

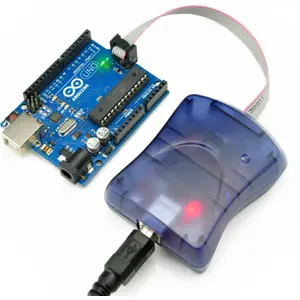

2. Conecte o USBtinyISP e o ICSP do Arduino com o cabo de 6 pinos incluido.
3. Conecte o USBtinyISP ao computador usando o cabo USB (tipo A para tipo B). Observe que o cabo USB não está incluido, mas é fornecido ao adquirir o Arduino Duemilanove.
4. Verifique se o USBtinyISP é reconhecido pelo computador. No Gerenciador de Dispositivos, procure por "USBtinyISP AVR Programmer". Se for exibido, o USBtinyISP está pronto para uso.
5. Verifique a posição do jumper próximo ao cabo USB, chamado PWR. Se o jumper estiver conectado (unindo os dois fios), o USBtinyISP fornecerá energia de 5V ao dispositivo que está sendo programado. Se você não quiser fornecer energia ao dispositivo, remova o jumper. Para gravar o bootloader do Arduino, mantenha o jumper conectado.
6. Inicie o Arduino IDE.
7. No menu "Ferramentas", selecione a versão do seu Arduino em "Placa".
8. Clique em "Ferramentas" -> "Gravar Bootloader" -> "w/ USBtinyISP" para iniciar a gravação do bootloader do Arduino.
9. Durante o processo de gravação, o LED "BUSY" piscará.
10. Aguarde até que a gravação seja concluída. Esse processo pode levar algum tempo, mas é mais rápido do que usar o USBasp.
11. No Arduino IDE, você verá a mensagem "Gravação do bootloader concluída" quando estiver pronto.
