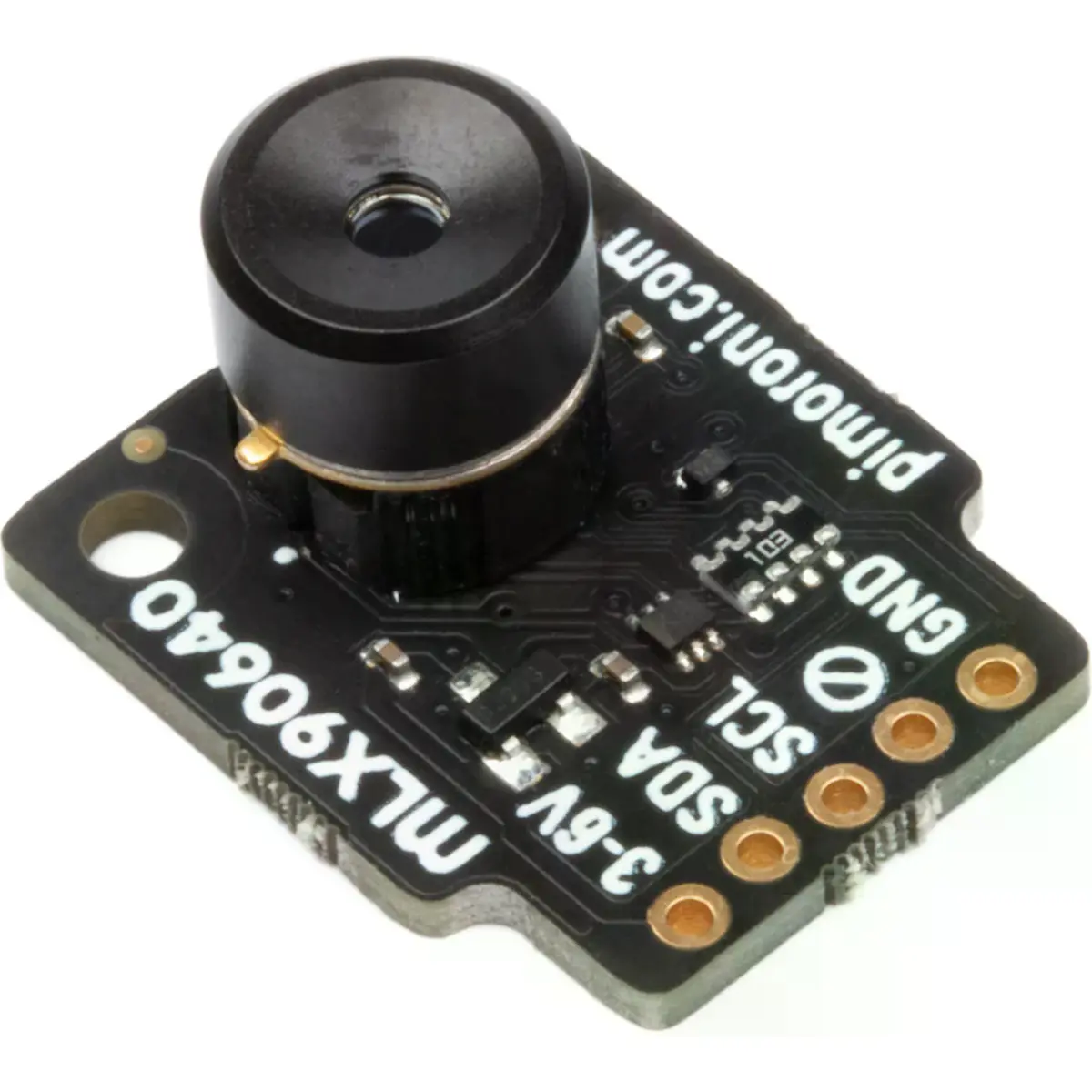

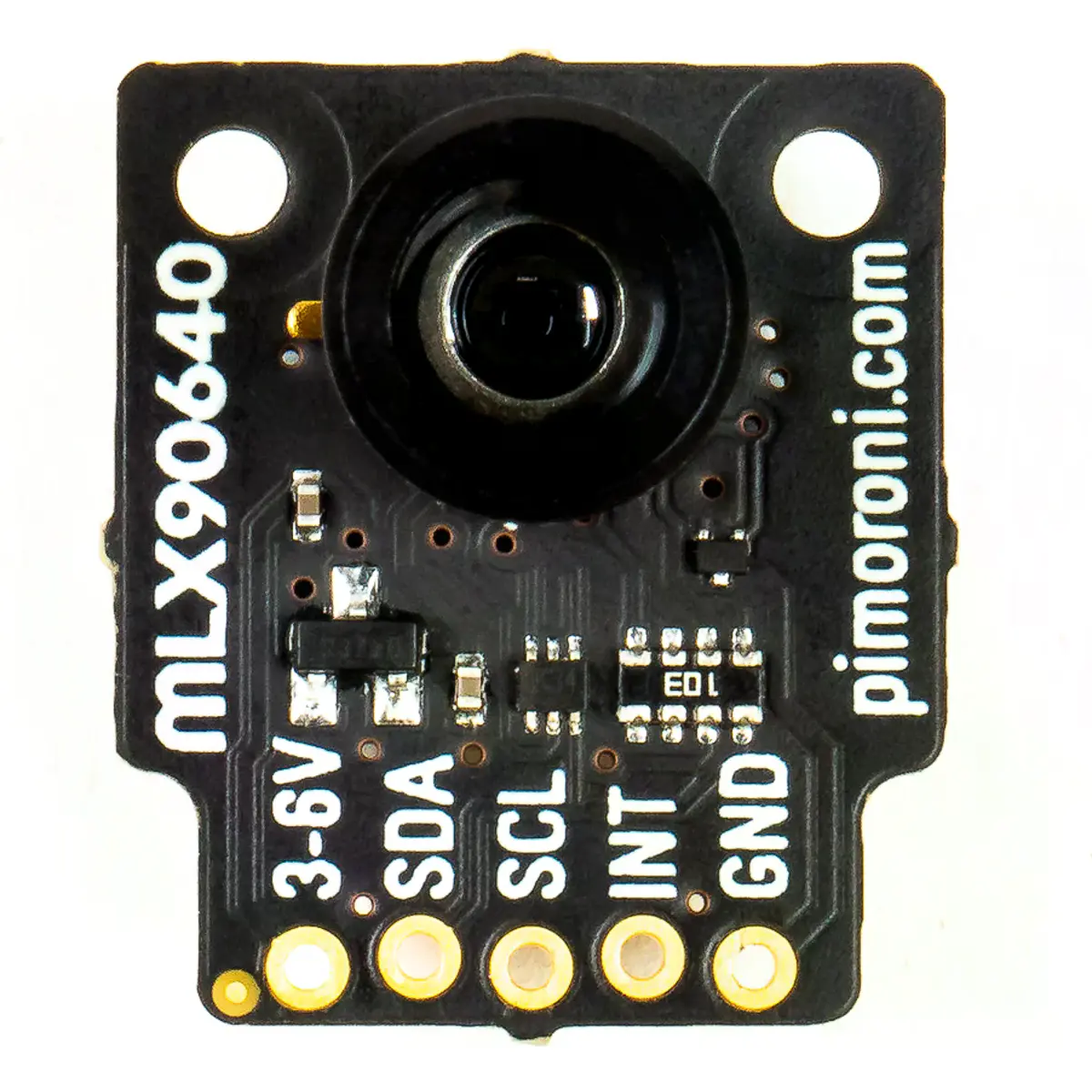

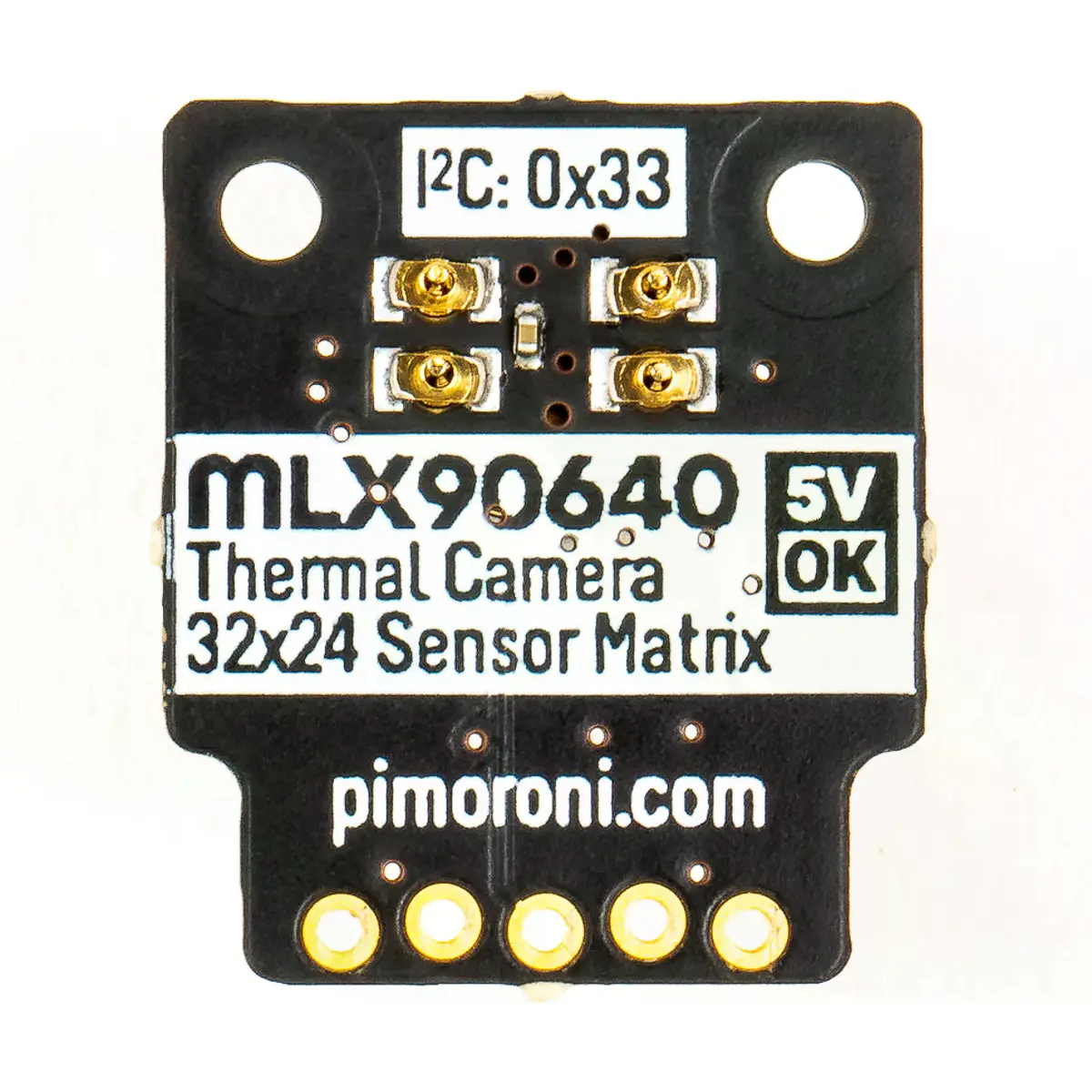

Câmara térmica sofisticada e personalizável, com uma resolução de 32x24 pixels. Use-a para monitorar a temperatura do seu CPU ou cafeteira, ou para construir sua própria câmera de visão noturna com detecção de calor. Funciona com Raspberry Pi ou Arduino.
É ideal para integrar em projetos - industriais, científicos ou apenas divertidos - e muito mais acessível do que a maioria das câmeras térmicas. Nosso módulo facilita o uso da câmera com o seu Raspberry Pi ou Arduino, utilizando a interface I2C e uma alimentação de 3-6V.
A câmera infravermelha de longo alcance MLX90640 é uma matriz de 768 (32x24) sensores térmicos que podem detectar temperaturas de -40 a 300°C com uma precisão de aproximadamente 1°C e uma taxa de quadros de até 64FPS! As aplicações desta câmera são diversas: medir o calor ou dissipação térmica de dispositivos como CPUs, placas de circuito ou eletrodomésticos; identificar ineficiências térmicas em sua casa; ou usar para detecção de presença e identificação de corpos na completa escuridão.
Recursos:
- Sensor de matriz infravermelho de longo alcance Melexis MLX90640
- 32x24 pixels
- Campo de visão: 110°x75°
- Taxa de quadros de até 64FPS
- Detecção de -40 a 300°C com precisão de aproximadamente 1°C
- Interface I2C (endereço 0x33)
- Compatível com 3.3V ou 5V
- Proteção de polaridade reversa
- Compatível com computadores Raspberry Pi e certos modelos de Arduino
- Desenho mecânico
O kit inclui:
- Módulo MLX90640
- 1 conector macho de 5 pinos
- 1 conector fêmea em ângulo de 90 graus de 5 pinos
Projetado de forma que possa soldar o conector fêmea em ângulo de 90 graus e conectá-lo diretamente nos 5 pinos inferiores do cabeçalho GPIO do seu Raspberry Pi (pinos 1, 3, 5, 7, 9).
Programas
Instalador do Breakout Garden
não detectará e instalará automaticamente o software da câmera térmica, terá que instalá-lo manualmente.
Instruções completas podem ser encontradas aqui.
Software C que pode usar para gerar imagens e vídeos das câmeras MLX90640.
Esboço de exemplo de Arduino/Processing para o MLX90640.
