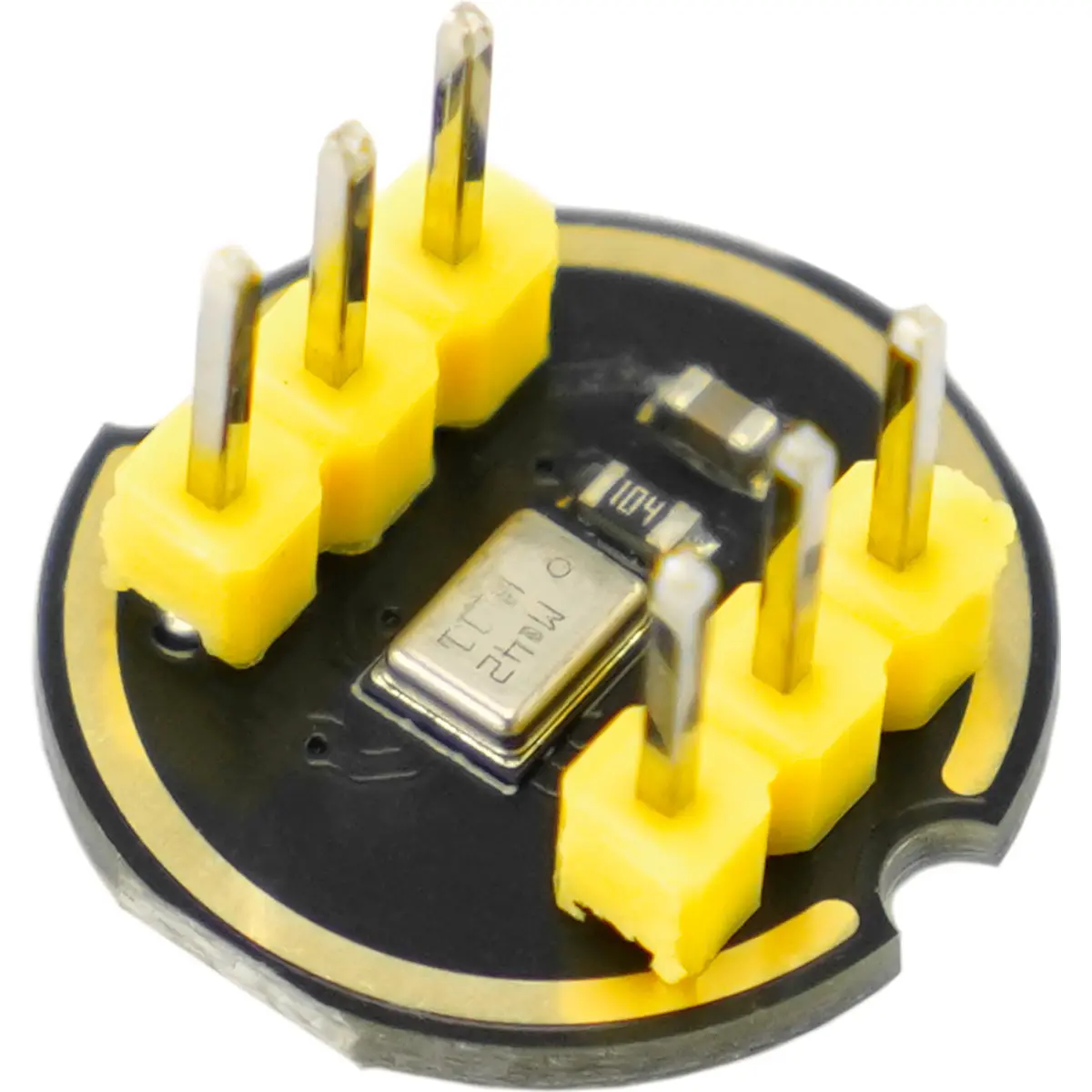

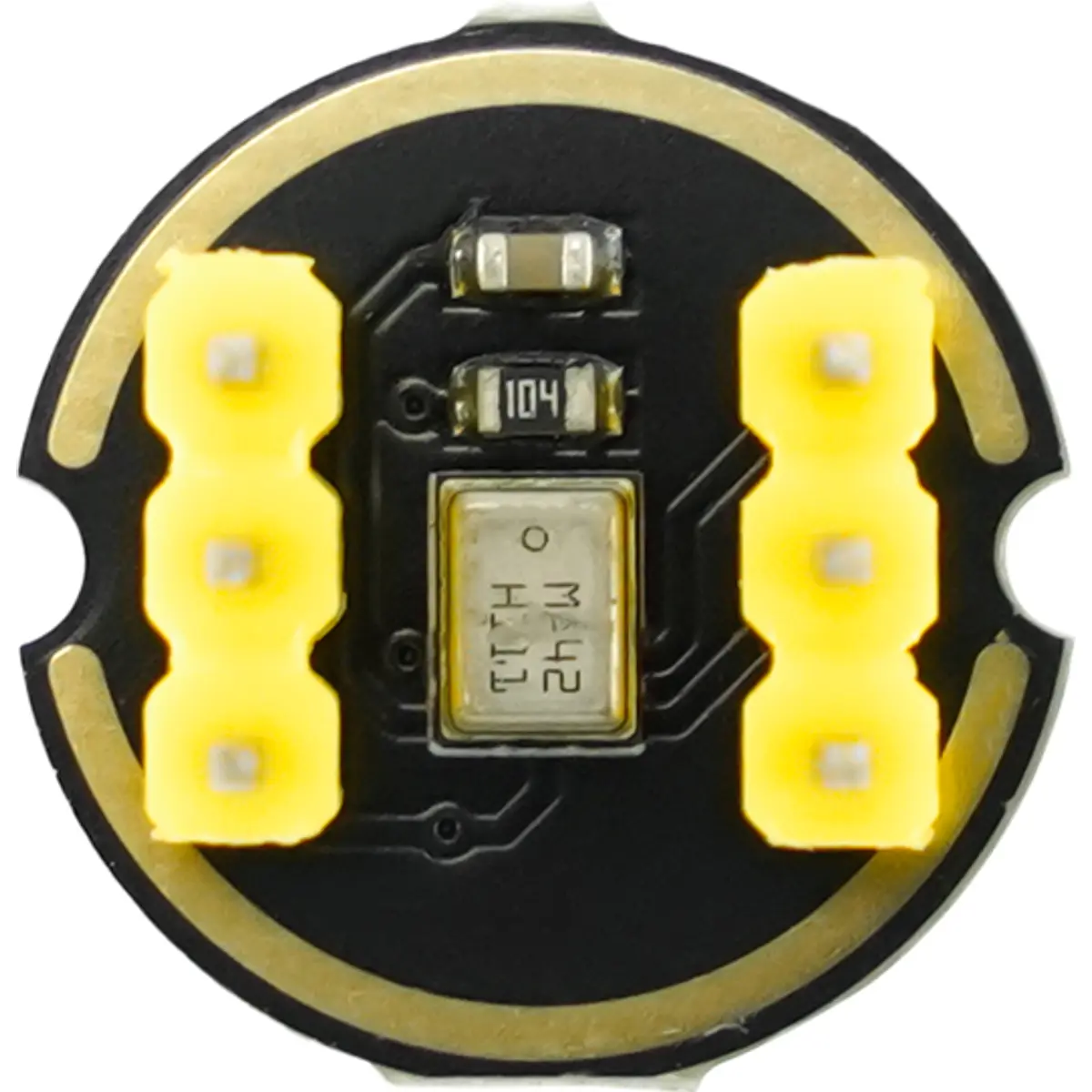

Este módulo de microfone microeletromecânico (MEMS) omnidirecional de alta sensibilidade, baseado no chip MSM261S4030H0, é a solução completa composta por um sensor MEMS, um conversor analógico-digital, um filtro anti-aliasing, gestão de energia e uma interface I2S de 24 bits, padrão da indústria.
A interface I2S permite a ligação direta a processadores digitais, como DSPs e microcontroladores, sem necessidade de um codec de áudio no sistema. O I2S é uma interface de áudio digital de uso geral e é amplamente utilizado nos domínios do DSP e do processamento de áudio digital.
Num sistema de áudio convencional, o sinal de áudio recolhido pelo microfone é convertido em tensão e saída analógicas, sendo depois processado pelo chip controlador principal após ser transformado em sinal digital e codificado através do ADC do codec. No entanto, o produto da série MSM261S4030H0 possui uma porta de áudio I2S de 24 bits incorporada, pelo que, sem adicionar um codec adicional, é capaz de realizar ligações de sinal digital completas com DSP ou MCU. O sinal de áudio digital em bruto é enviado diretamente para o chip controlador principal.
Como resultado, a complexidade da conceção de cadeias de sinal será grandemente reduzida, o que permite que o produto tenha vantagens em termos de tamanho, custo, consumo de energia e anti-interferência.
Com uma relação sinal-ruído elevada, este módulo é uma excelente escolha para aplicações de campo próximo, apresentando uma resposta em frequência plana e de banda larga, que resulta num som claro e natural.
ESPECIFICAÇÕES- Interface digital I2S de 24 bits de alta precisão
- Relação sinal-ruído elevada de 61 dBA
- Sensibilidade elevada de -26 dBFS@1kHz 1Pa
- Resposta em frequência estável entre 60 Hz e 15 kHz
- Baixo consumo de energia: consumo de corrente reduzido de 1,4 mA
- PSR elevado: -75 dBFS

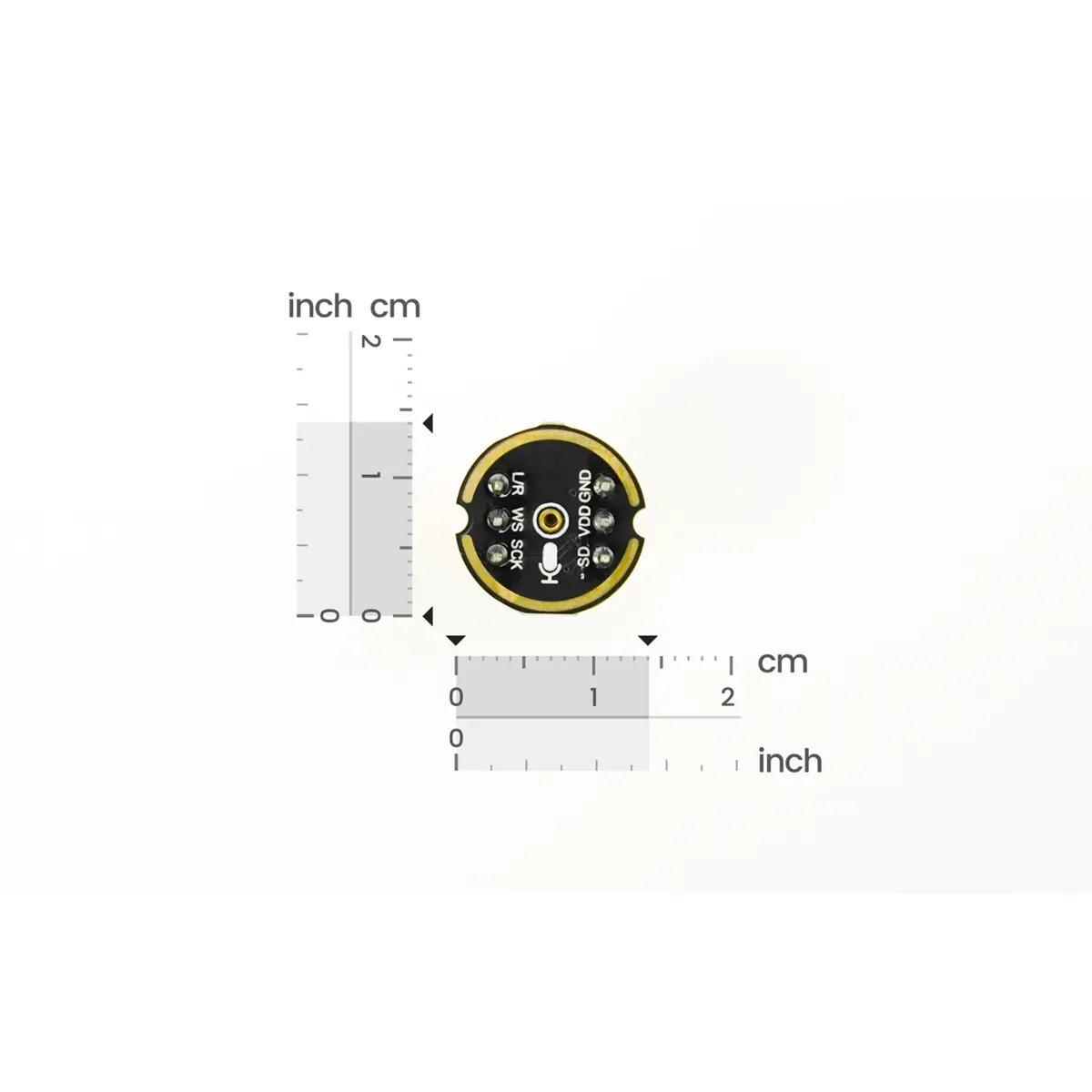

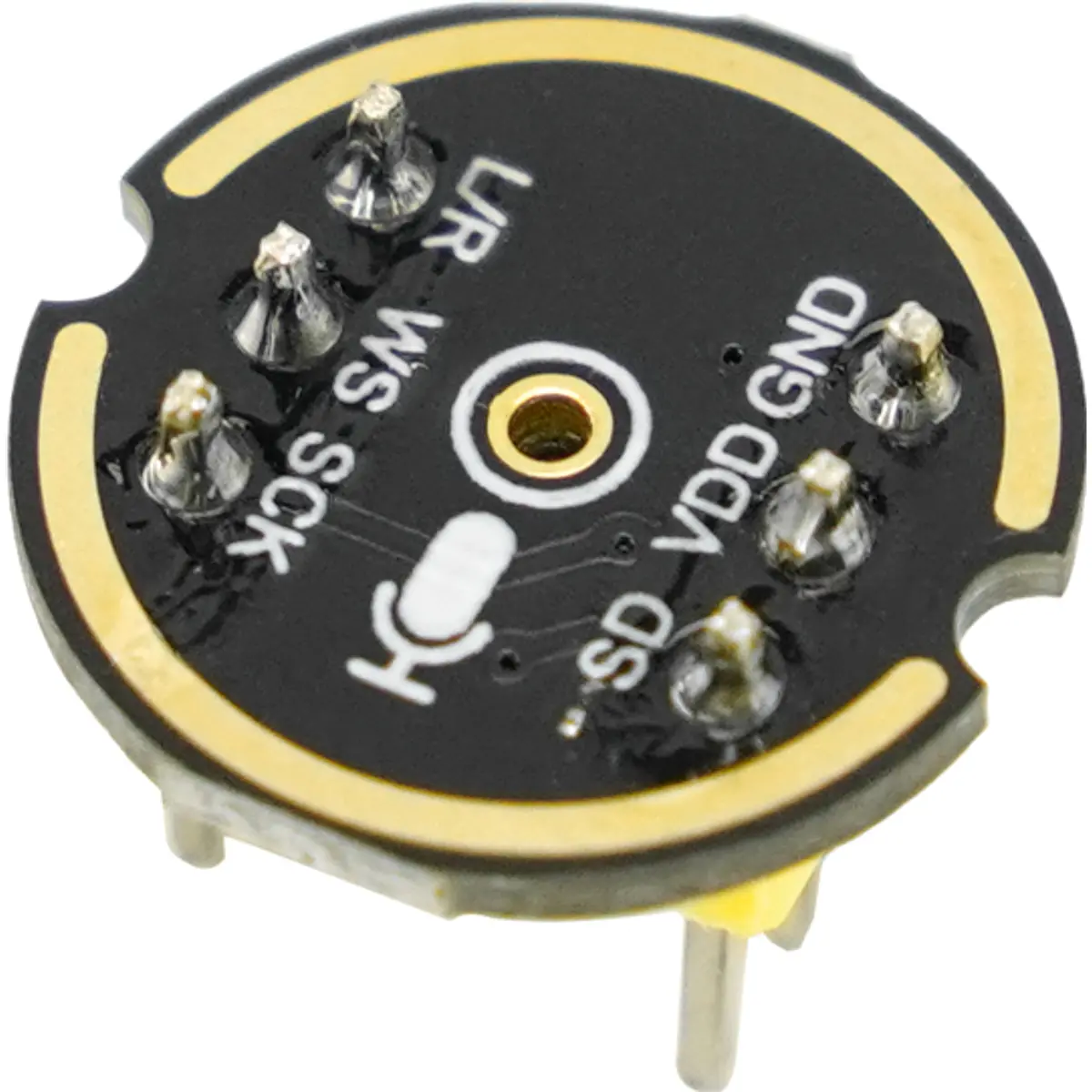

PINOUT:- SCK: Relógio de dados série para a interface I2S
- WS: Seleção de palavra de dados série para a interface I2S
- L/R: Seleção do canal Esquerdo/Direito.
Quando definido a nível baixo, o microfone envia o sinal no canal esquerdo da trama I2S.
Quando definido a nível alto, o microfone envia o sinal no canal direito.
- SD: Saída de dados série para a interface I2S.
- VCC: Alimentação de entrada, 1,8V a 3.3V±0.2V(DC)
- GND: Terra (massa).
