O Shelly Pro 3EM-400 é um medidor de energia trifásico, montável em calha DIN, que utiliza transformadores de intensidade de corrente (de núcleo aberto) para medir a energia em três fases individuais, com correntes até 400A e com 99% de precisão.
Este dispositivo regista a energia acumulada, bem como a tensão instantânea, corrente e fator de potência por fase, em tempo real. Armazena os dados em intervalos de 1 minuto, numa memória não volátil, que possui capacidade suficiente para um período de até 60 dias. Para além desse armazenamento local (dos últimos 60 dias) também é possível guardar dados até 365 dias através da aplicação Shelly Cloud.
Está equipado com hardware de 2ª geração, incluindo um poderoso processador ESP32 que permite a utilização de funções de scripting para funcionalidades avançadas e personalizadas, bem como a função de extensor de rede WiFi e ainda um Gateway para outros dispositivos Bluetooth da Shelly. Para além disso também possui características de segurança melhoradas como proteção contra sobreaquecimento, sobrecarga, sobretensão, e sobrecorrente.
CARACTERÍSTICAS:
◆ Montável em calha DIN;
◆ Efetua medições trifásicas;

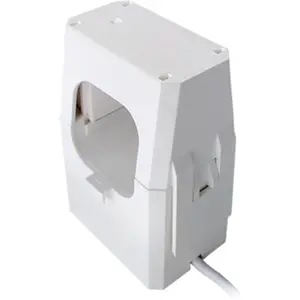

◆ Inclui 3 transformadores de intensidade;
◆ Erro de medição inferior a 1% nos 2-120A;
◆ Mede energia consumida e gerada;
◆ Distingue os tipos de cargas (capacitivas, indutivas, resistivas);
◆ Informa sobre instalações incorretas (sequência de fases);
◆ Suporta Modbus TCP;
◆ Armazenamento persistente de dados com resolução de 1 minuto;
◆ Pelo menos 60 dias de dados guardados no histórico;
◆ Pode ser utilizado para instalações monofásicas e trifásicas;
◆ Pode controlar outros dispositivos Shelly, localmente, ou através da nuvem;
◆ Permite utilizar cenários em casa e SMB.
◆ Excelente solução para casas com produção de energia, carregamento EV com gestão potência, consumo baseado no preço da energia, decisões e controlo descentralizados da produção e armazenamento, etc.
ESPECIFICAÇÕES
• ELÉTRICAS
- Tensão de alimentação AC: 110 - 240 V, 50/60 Hz
- Tensão de alimentação DC: N/A
- Consumo de energia: < 3 W
• SENSORES e MEDIDORES:
- Sensor de temperatura: Sim
- Voltímetros (RMS para cada fase): 100 - 260 V
- Precisão dos voltímetros: erros de ±1%
- Amperímetros (RMS via TI para cada fase e Neutro): 0-400A
- Precisão dos Amperímetros: ±1% (5-400A), ±2% (0-5A)
- Medidores de potência e energia:
· Potência ativa e aparente
· Energia ativa e aparente
· Fator de potência
· Energia ativa e reativa fundamental (ignorando harmónicos)
- Armazenamento de dados de medição: Pelo menos 60 dias com resolução de dados de 1 min
- Exportação de dados:
· CSV para valores PQ registados
· Exportação no formato JSON através do RPC
• WIRELESS:
- Protocolo Wi-Fi: 802.11 b/g/n
- Banda RF: 2401 - 2495 MHz
- Potência Máx. do sinal RF: <20 dBm
- Alcance Wi-Fi: Até 30m dentro de casa e 50m em linha de vista
- Protocolo Bluetooth: 4.2
- Alcance Bluetooth: Até 10m dentro de casa e 30m em linha de vista
• MCU e FIRMWARE
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Webhooks (acções URL): 20 com 5 URLs por gancho
- Scripting: mJS
- MQTT: Sim
- CoAP: Não
• GERAIS:
- Montagem: Calha DIN
- Torque máx. dos terminais de aparafusar: 0.4 Nm
- Secção dos condutores de ligação: 0.5 a 2.5 mm²
- Abertura das pinças: Ø35 mm
- Material exterior: Plástico
- Cor: Branco
- Peso: 62g
- Tamanho: 94x19x69 mm
• AMBIENTAIS
- Temperatura de funcionamento: -20°C a 40°C
- Humidade: 30 % a 70 % RH
- Altitude máxima: 2000 m / 6562 pés
Nota: o Shelly Pro 3EM NÃO tem um relé de contacto seco incorporado como o antigo Shelly 3EM tem (que permitiria, por exemplo, o controlo de um contator). Em vez disso, poderá ligar um módulo Shelly Pro Add-On para comutar até três fases.
