Controlador digital de temperatura com display LED de 3 dígitos e indicador luminoso de saída "OUT". Permite controlar diretamente equipamentos de aquecimento ou refrigeração, ativando e desativando a saída de acordo com as temperaturas de arranque e paragem definidas pelo utilizador.
Inclui uma sonda de temperatura NTC 10K impermeável, com aproximadamente 1m de cabo, permitindo medir e controlar temperaturas entre -50°C e +110°C.
ESPECIFICAÇÕES
• Identificação
- Modelo: XH-W3001-230
- EAN: 5901890094658
• Alimentação e saída
- Tensão de alimentação: 230V AC
- Tipo de saída: Saída direta On/Off
- Tensão de saída: igual à de alimentação (230V AC)
- Corrente máxima de saída: 10A
- Potência máxima indicada para a versão 230V AC: 1500W
• Temperatura
- Faixa de medição: -50..+110°C
- Faixa de controlo: -50..+110°C
- Resolução de indicação
· Até 99.9°C: 0.1°C
· A partir de 100°C: 1°C
- Frequência de atualização: Aproximadamente 2 vezes por segundo
• Sensor
- Tipo: NTC 10K
- Construção: Sonda impermeável
- Comprimento do cabo: Aproximadamente 1m
• Interface
- Display: LED de 3 dígitos
- Indicador de saída: LED vermelho "OUT"
- Comandos: 2 botões, seta para cima e seta para baixo
• Dimensões
- Dimensões: 60 × 45 × 31mm
CONFIGURAÇÃO DAS TEMPERATURAS
• T1 - Temperatura de arranque
- Consultar T1: Premir uma vez a seta para cima
- Alterar T1: Manter a seta para cima premida durante aproximadamente 3 segundos
- Quando o valor começar a piscar, utilizar as setas para cima e para baixo para ajustar a temperatura
• T2 - Temperatura de paragem
- Consultar T2: Premir uma vez a seta para baixo
- Alterar T2: Manter a seta para baixo premida durante aproximadamente 3 segundos
- Quando o valor começar a piscar, utilizar as setas para cima e para baixo para ajustar a temperatura
• Indicador "OUT"
- O LED vermelho "OUT" acende quando a saída para a carga está ativa
MODOS DE FUNCIONAMENTO
• Modo de aquecimento
- Condição: T1 < T2
- A saída é ativada quando a temperatura medida desce até T1
- A saída permanece ativa enquanto a temperatura aumenta
- A saída é desativada quando a temperatura medida atinge T2
- Exemplo
· T1: 50°C
· T2: 65°C
· Funcionamento: O aquecimento liga aos 50°C e desliga aos 65°C
• Modo de refrigeração
- Condição: T1 > T2
- A saída é ativada quando a temperatura medida sobe até T1
- A saída permanece ativa enquanto a temperatura diminui
- A saída é desativada quando a temperatura medida atinge T2
- Exemplo
· T1: 28°C
· T2: 26°C
· Funcionamento: A refrigeração liga aos 28°C e desliga aos 26°C

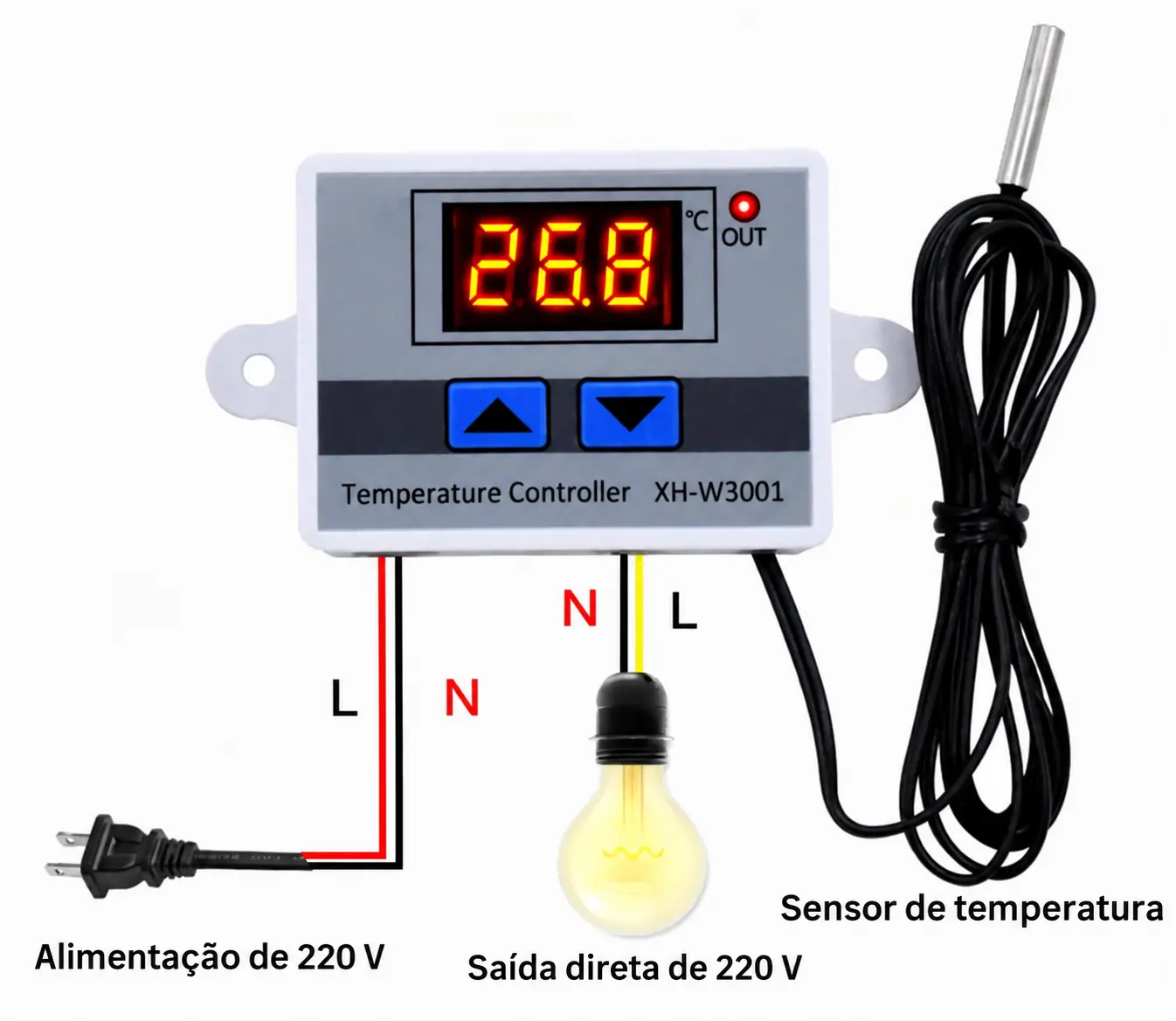

LIGAÇÃO ELÉTRICA
• Alimentação do termostato
- Fio vermelho: Fase, L
- Fio preto: Neutro, N
• Ligação da carga
- Fio amarelo: Fase comutada, L
- Fio preto: Neutro, N
• Saída
- A saída é direta e fornece à carga a tensão AC da alimentação quando está ativa
- Com alimentação de 230V AC, a carga recebe aproximadamente 230V AC quando a saída está ativa
- A saída não fornece 12V DC
- A saída não deve ser considerada um contacto de relé livre de potencial
REPOSIÇÃO DAS DEFINIÇÕES
• Reposição de fábrica
- Com o aparelho ligado, manter simultaneamente premidas as setas para cima e para baixo durante aproximadamente 3 segundos
- O display apresenta "888" e as definições de fábrica são repostas
INDICAÇÕES DE ERRO
• "LLL": Falha ou anomalia na sonda de temperatura
• "HHH": Temperatura acima da faixa de medição do equipamento
