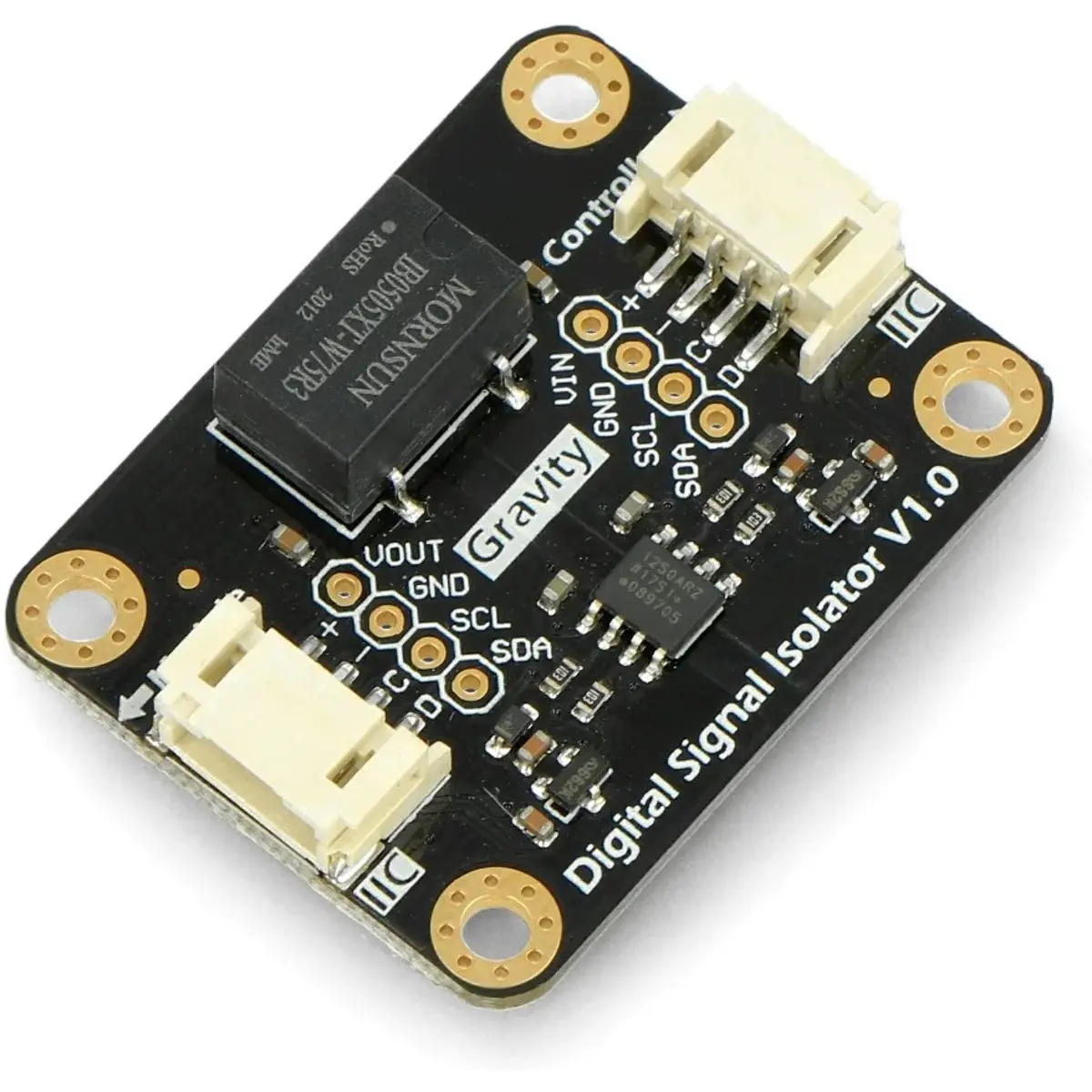

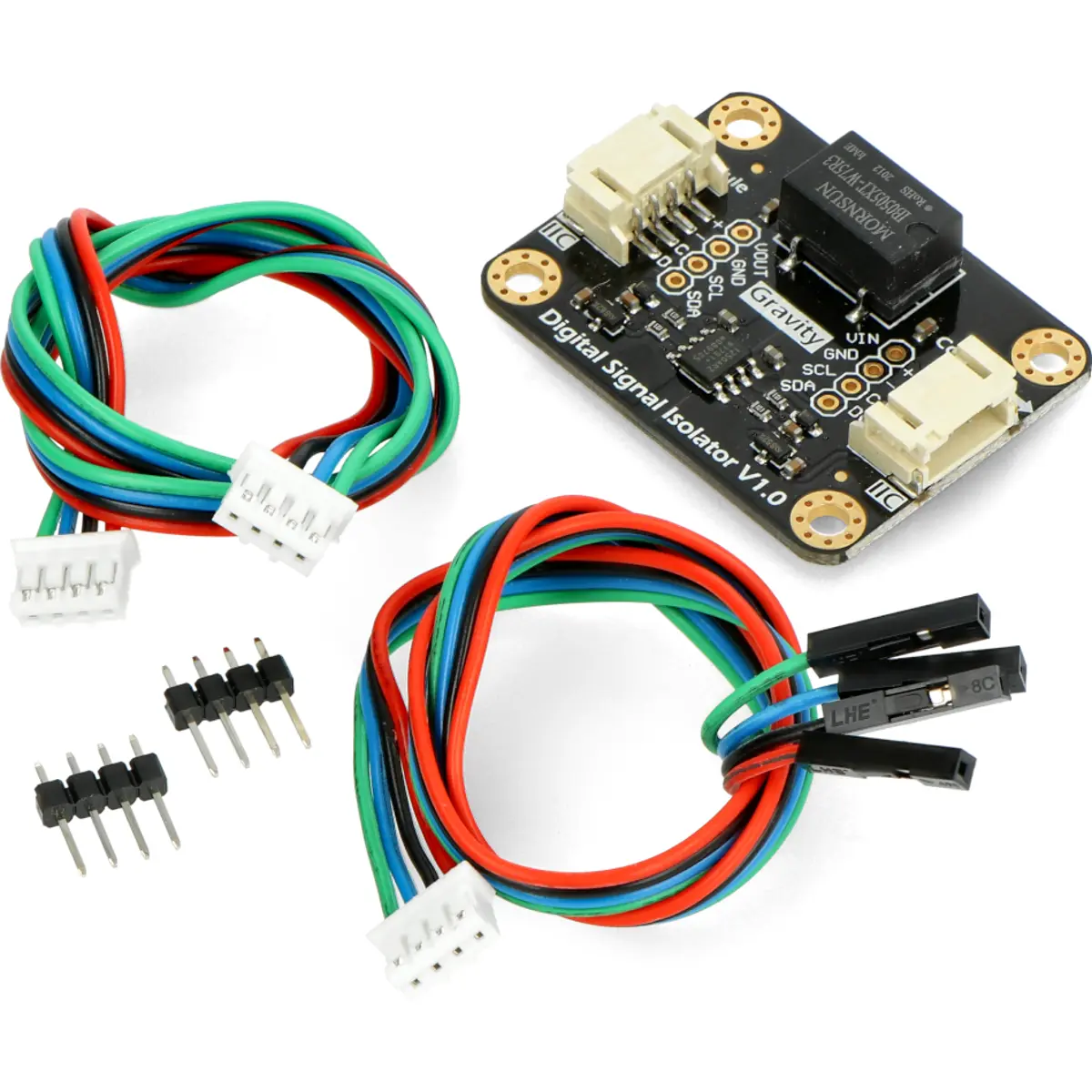

Este isolador de Sinal Digital é eficiente na prevenção da interferência elétrica entre sensores, em especial os de monitorização da qualidade de água. Este módulo, para além de isolar o sinal digital I2C, também possui um conversor DC-DC de 5V, galvanicamente isolado, capaz de alimentar a maioria dos sensores digitais da DFRobot (até 150mA.). Desta forma não necessita de utilizar uma fonte de alimentação separada e isolada dos outros circuitos.
Em muitos casos, o isolamento elétrico é necessário para garantir o funcionamento correto dos sensores. Por exemplo os sensores de pH e sensores de condutividade de líquidos, quando colocados no mesmo recipiente e ligados à mesma fonte de alimentação, interferem uns nos outros e não medem corretamente. Para garantir um funcionamento estável e confiável desses sensores, é necessário isolar o sinal e a alimentação.
Este produto foi projetado especificamente para sensores ou módulos com conector DFRobot Gravity I2C, plug and play, sem soldagem. Ligue-o, de forma simples e conveniente, ao seu circuito e obtenha de imediato um isolamento elétrico entre circuitos. Para além disso não necessitará de fazer aos software de aplicações já existentes.
ESPECIFICAÇÕES:
◾ Tensão de Alimentação: 5V
◾ Protocolo de interface: I2C
◾ Nível de Sinal da Interface: Alto 3.3V, Baixo 0V
◾ Terminal 'Controller':
- Tensão de Alimentação: 5.0 ± 0.15V
- Corrente sem carga: 15mA
- Potência de saída: 0.75W
◾ Terminal 'Module':
- Tensão de saída: 5.0 ± 0.15V
- Corrente de saída: 150mA (MAX)
◾ Tipo de conectores: Gravity PH2.0-3P
◾ Dimensões: 42 * 32 mm
NOTAS:
● Preste atenção à corrente de funcionamento do seu sensor ou módulo, a corrente máxima de saída do lado do módulo é 150mA.
● Todos os pinos do lado do Módulo estão isolados de todos os pinos do lado do Controlador. Não os ligue uns aos outros.
● É normal que este isolador aqueça significativamente durante o funcionamento.
▶ Informação adicional (no site da DFRobot)

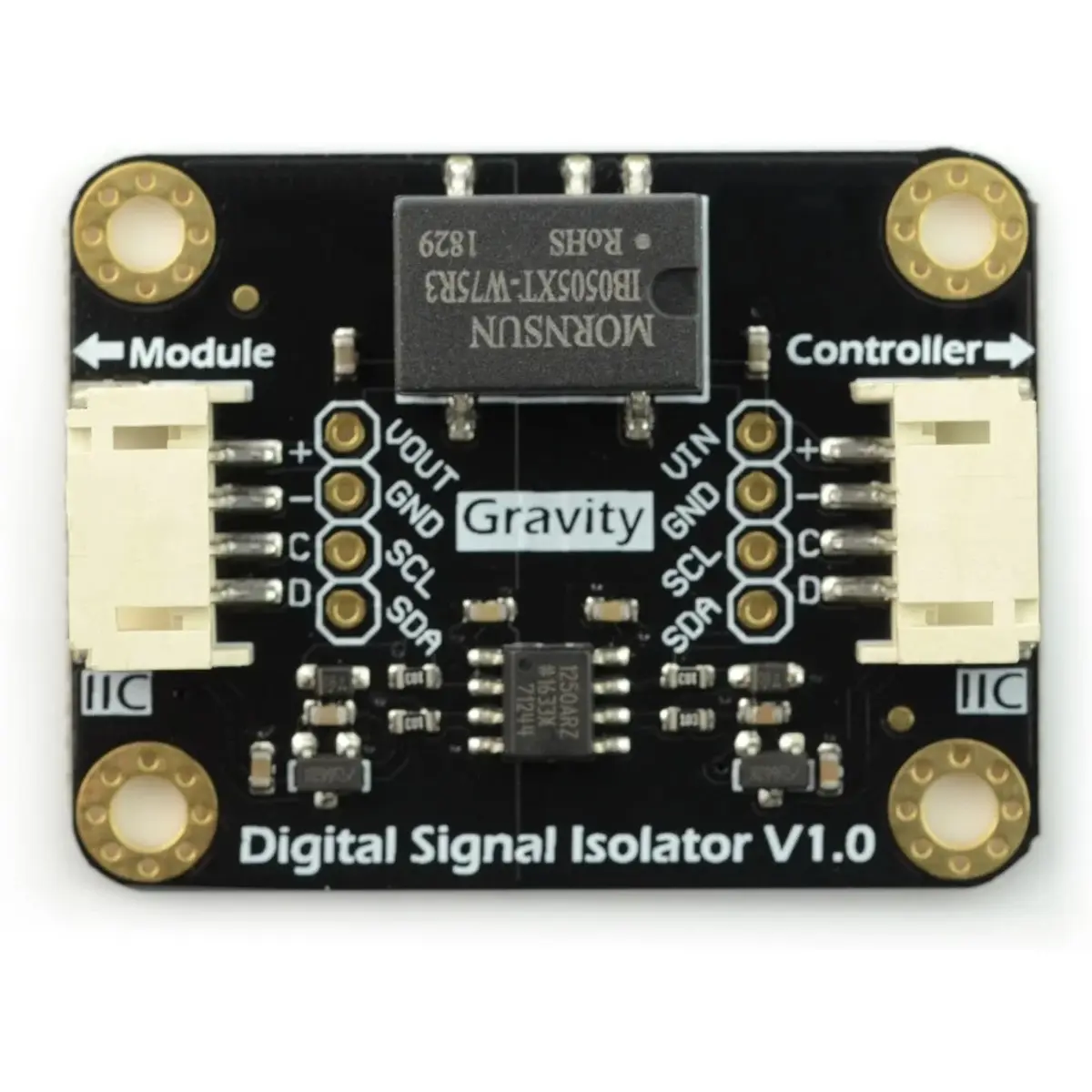

| NO. | PIN | DESCRIPTION |
|---|
| 1 | + | Alimentação (5 V) |
| 2 | - | Ground do microcontrolador |
| 3 | C | Linha de Clock do I2C |
| 4 | D | Linha de Dados do I2C |
| 5 | + | Saída de 5 V isolada |
| 6 | - | Ground isolado |
| 7 | C | Linha de clock isolado do I2C |
| 8 | D | Linha de dados isolada do I2C |
