Um sensor de radar de microondas determina a distância transmitindo e recebendo ondas de rádio. Comparado com sensores de alcance e distância de outros tipos, o sensor de radar possui um tamanho muito menor, é mais leve e a faixa de deteção é mais ampla. Além disso, o sensor pode manter um desempenho estável mesmo em ambientes agrestes e é capaz de penetrar na maioria dos materiais não metálicos, como poeira, fumo, neblina, etc.

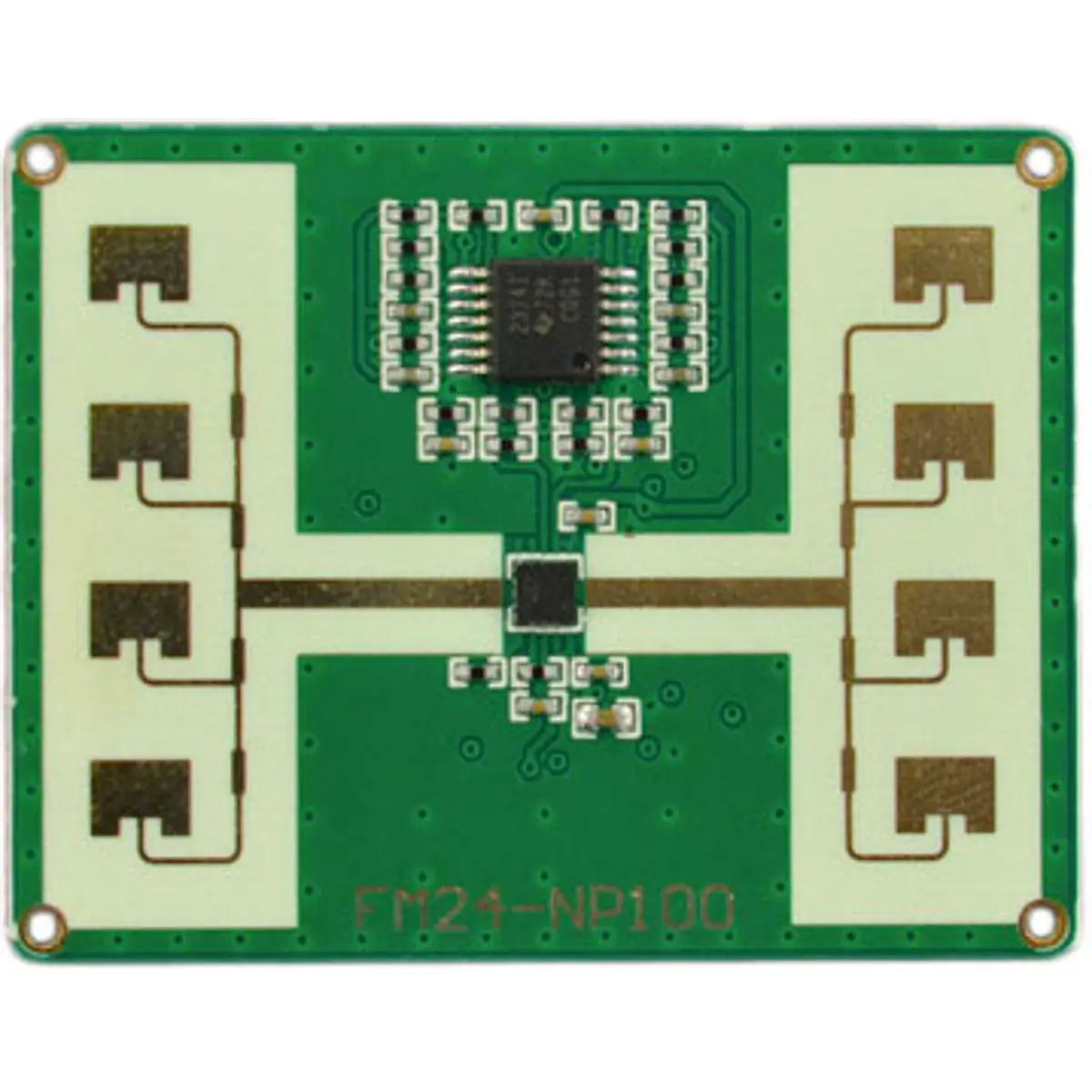

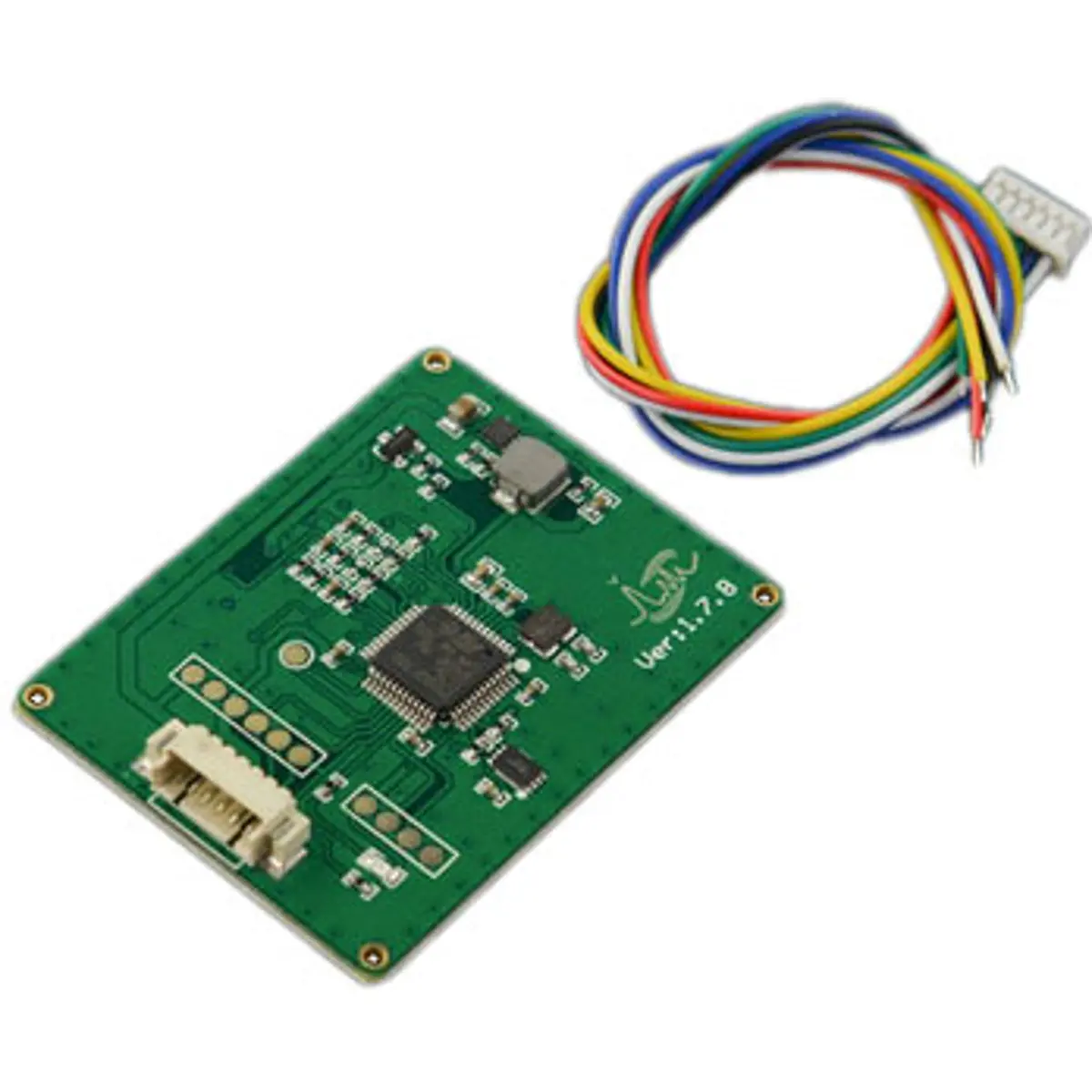

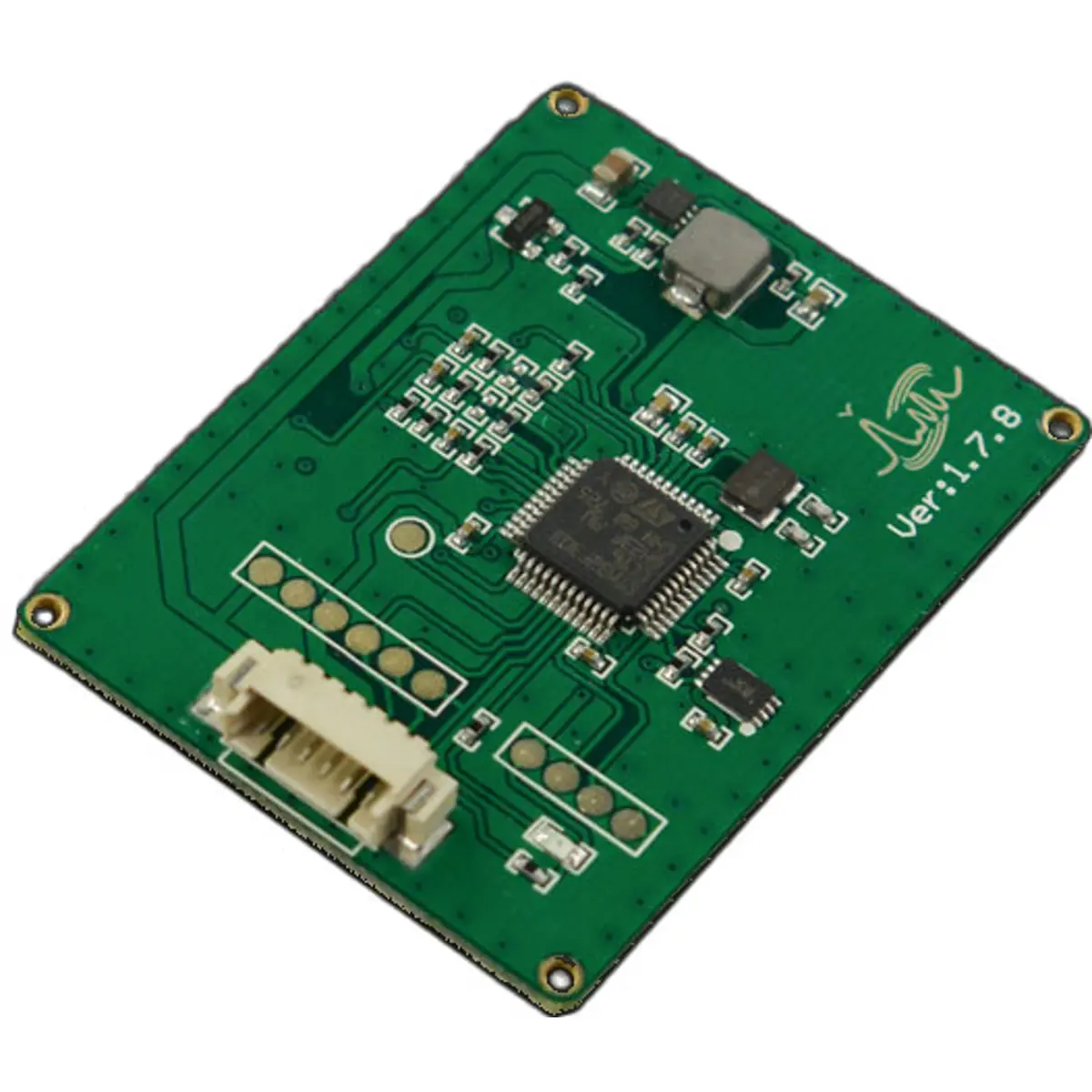

Este é um radar de alcance de ondas milimétricas de banda K (24GHz) com antena transmissora isolada da antena receptora, capaz de medir distâncias até 20m.
Todas as unidades de processamento de sinal do sensor de radar estão integradas dentro do produto, portanto, os utilizadores podem obter a distância diretamente através da Interface Serial Assíncrona (ASI), com taxa de banda de 57600 bits/s e nível lógico TTL de 3.3 V, pelo que pode comunicar diretamente com um micro-controlador, encurtando bastante o ciclo de desenvolvimento.
Use-o com controladores, como o Arduino, para realizar funções mais práticas e poderosas, como sistema de radar para veículos, controlo de drones, detecção de fluxo de passageiros, dispositivo de prevenção de colisões, etc.
Para detecção de distância de vários alvos ou aplicação de medição em condições especiais, os utilizadores podem alterar o modo de funcionamento para obter e processar informações espectrais de distância.
ESPECIFICAÇÃO
- Modelo: FM24-NP100
- Tensão de entrada: 4-8V (DC)
- Corrente de entrada: >100mA
- Nível lógico: 3.3V (TTL)
- Consumo de energia: 400mW
- Velocidade de atualização de dados: 10Hz
- Potência de transmissão: 0-10dBm
- Modulação: FMCW
- Distância de detecção: 0.5-20m
- Resolução de alcance: 0.01 m
- H－Plane Half Power Beamwidth: 78（-3db）
- V－Plane Half Power beamwidth: 23（-3db）
- Precisão: ±0,1m
- Temperatura de armazenamento: -40-85℃
- Temperatura de funcionamento: 0-70 ℃
- Peso: 8g
- Dimensão: 34mm*44mm*5mm
