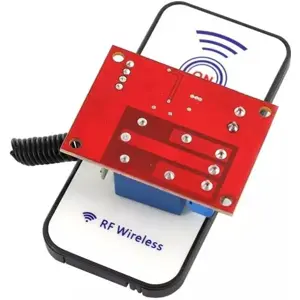

T341B - Módulo Transmissor + Receptor RF 433Mhz c/ relé 5V DC + comando

Conjunto de receptor e transmissor de controle remoto. Depois de pressionar o botão ON no controle remoto, o relé fecha e o LED acende, quando você pressiona OFF, o relé desliga e o LED se apaga.

Parâmetros técnicos:
- Tensão de operação: 5VDC
- Corrente em estado ativo: (relé ligado) 80mA
- Corrente de repouso: 1mA
- Relé 5V, contato reversível 250VAC / 10A ou 30VDC / 10A
- Dimensões: 50 × 20 × 20mm

Controle remoto:
- Alcance : 8m
- Chip UPD6122, formato de codificação NEC
- Código do utilizador: 0 × 00FF
- Valores da chave: botão "ON": 40; Botão "OFF": 19
- Alimentação: bateria CR2025 (incluída)
- Dimensões: 86 × 40 × 6mm


Bornes de entrada (GND e VCC )

• GND: Ligação à terra (negativo da alimentação).
• VCC: Entrada de alimentação positiva

Bornes de Saída (com inscrições em chinês na placa):

• 常开 (NO - Normalmente Aberto): O circuito fica aberto por defeito e fecha quando o relé é acionado.
• 公共 (COM - Comum): O terminal central que é conectado ao NA ou NF.
• 常闭 (NC - Normalmente Fechado): O circuito fica fechado por defeito e abre quando o relé é acionado.

Nota: O receptor só pode ser usado com o controle remoto fornecido, não pode funcionar com outros controles remotos.
