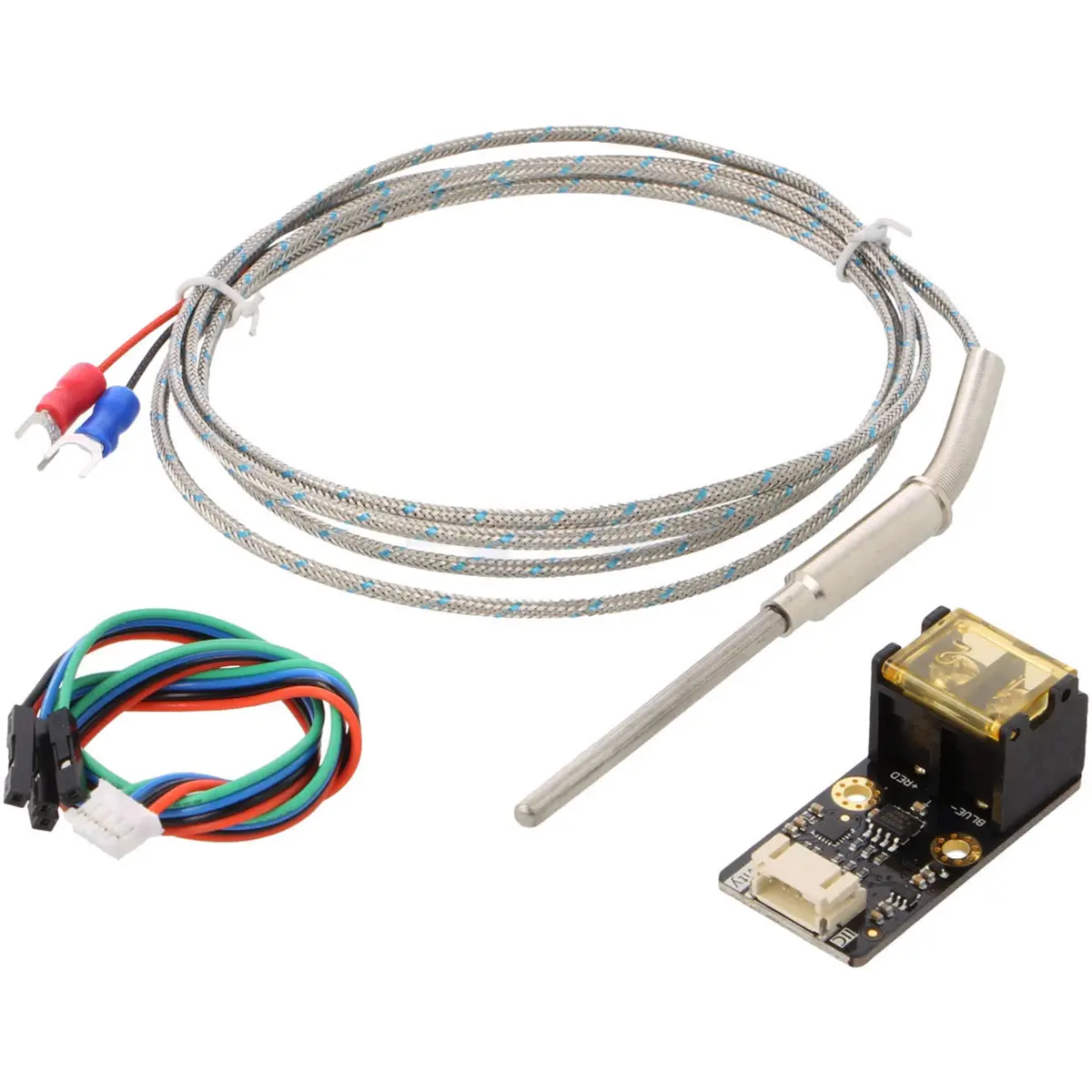

Este sensor digital de alta temperatura consiste num módulo de amplificação/conversão de sinal e uma sonda termopar do tipo K com bainha de aço inoxidável.
O módulo utiliza um chip dedicado MAX31855K para amplificar a tensão gerada pelo termopar e convertê-la em sinais digitais.
O módulo pode medir temperaturas extremamente amplas, variando de -270°C a 1372°C e as leituras dos valores podem ser feitas através da interface I2C com ficha do tipo Gravity.
CARACTERÍSTICAS:
• Medição de temperatura digital de alta resolução de 14 bits (0.25°C)
• Ampla gama de medições de temperatura
• Tensão de alimentação compatível com controladores de 3.3V e 5V
• Interface I2C Gravity de fácil ligação
• Adapta-se a qualquer sonda termopar tipo K

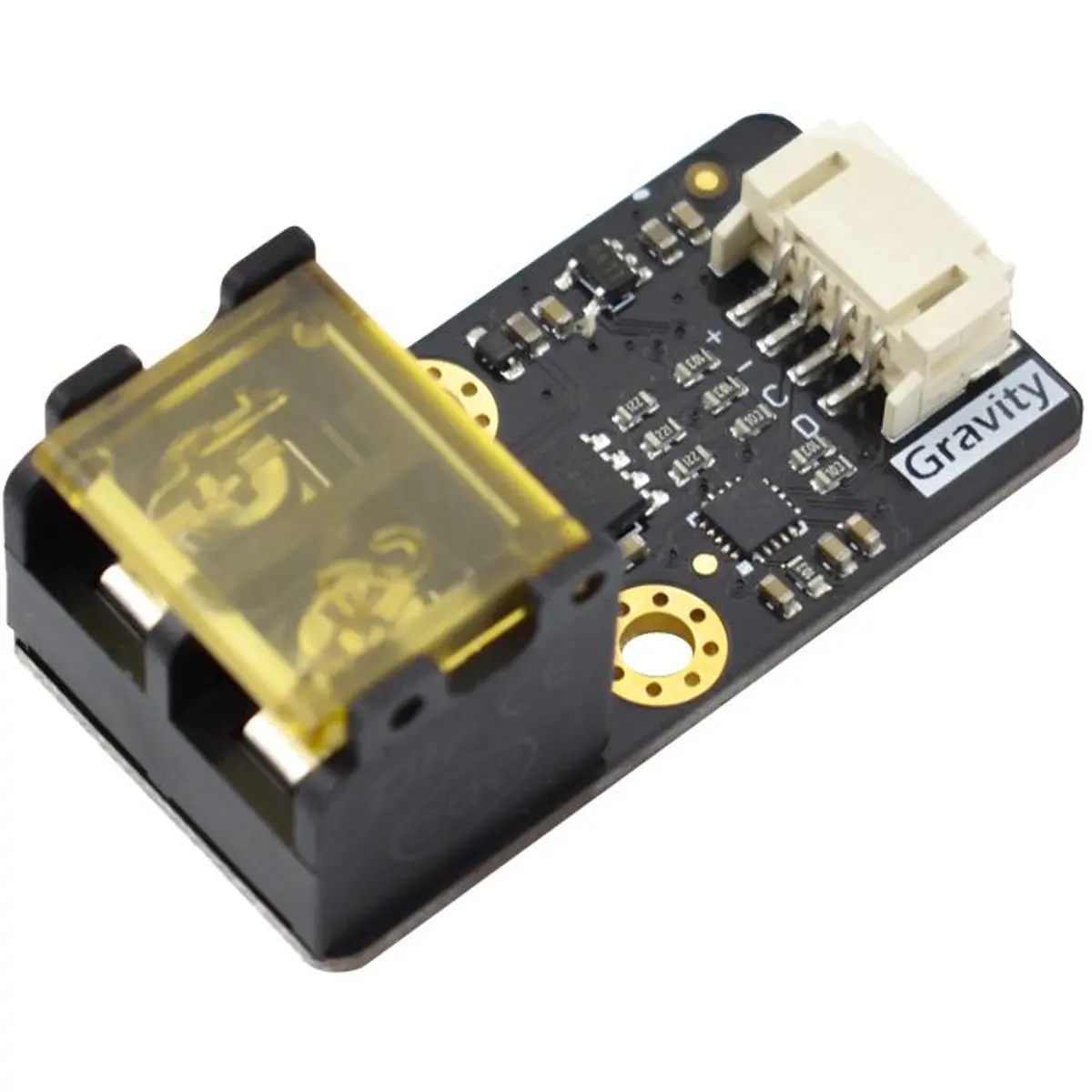

MÓDULO DE CONVERSÃO DE AMPLIFICAÇÃO DE SINAL:
• Tensão de entrada (VCC): 3.3 a 5,5V
• Sonda: Termopar Tipo K
• Gama de temperatura: -270 a 1372°C
• Resolução: 0,25°C
• Erro:
≤ ±2°C (-200°C~700°C)
±4°C (700°C~1350°C)
• Interfaces: Gravidade I2C (Nível Lógico 0-3.3V)
• Dimensão: 44,0 mm * 22,0 mm
SONDA TERMOPAR BLINDADA TIPO K:
• Gama de temperatura: até 800 °C
• Erro: ≤ ±2,5°C
• Comprimento do fio: 1,5 m
• Comprimento da sonda: 50mm
• Diâmetro da sonda: ø4mm
• Características: Impermeável, resistente à corrosão (resistente a ácidos ou substancias alcalinas fracas, à prova de ferrugem), resistência a altas temperaturas
▶ Informação adicional no site da DFRobot

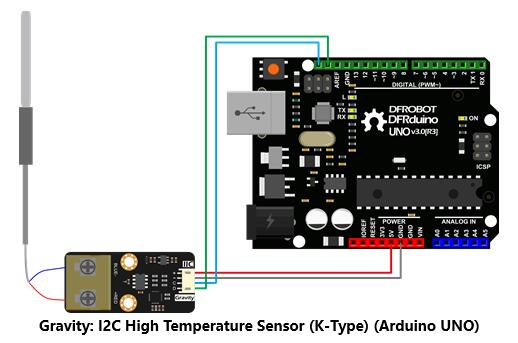

| Nº |
Nome |
Descrição |
| 1 |
VCC |
Power VCC(3.3~5.5V) |
| 2 |
GND |
Power GND |
| 3 |
SCL |
I2C Clock Signal |
| 4 |
SDA |
I2C Data Signal |
| 5 |
BLUE- |
Ligação do terminal negativo da sonda (tipo K) |
| 6 |
RED+ |
Ligação do terminal positivo da sonda (tipo K)
|
