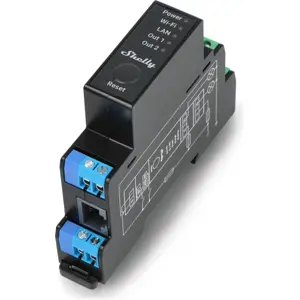

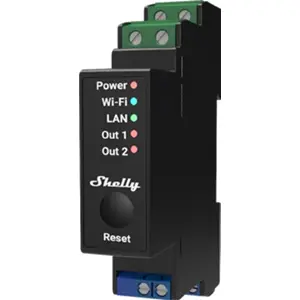

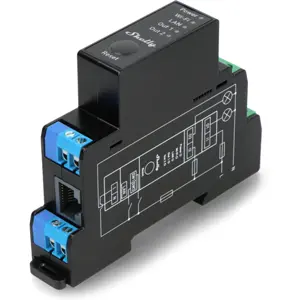

O Shelly Pro 2PM é um relé inteligente profissional de 2 canais para montagem em calha DIN, desenvolvido para o controlo e monitorização de cargas elétricas em instalações residenciais, comerciais e profissionais. Com até 16 A por canal e 25 A de corrente total, integra medição de potência independente em cada canal e conectividade LAN, Wi-Fi e Bluetooth, oferecendo um controlo local ou remoto flexível e fiável.
Além do controlo de iluminação e equipamentos elétricos, o Shelly Pro 2PM dispõe de um modo dedicado ao comando de motores AC bidirecionais, sendo indicado para automatizar persianas, estores, toldos, cortinas, portões e outras coberturas motorizadas. As funcionalidades de scripting, MQTT, webhooks e agendamento permitem criar automatizações avançadas e integrá-lo com diferentes plataformas e sistemas de domótica.
PRINCIPAIS CARACTERÍSTICAS
◆ Relé inteligente monofásico de 2 canais para montagem em calha DIN
◆ Corrente máxima de 16 A por canal e 25 A no total
◆ Medição precisa do consumo elétrico individual em cada canal
◆ Controlo de motores AC bidirecionais para persianas, estores, toldos, cortinas, portões e outras coberturas motorizadas
◆ Conectividade Ethernet/LAN, Wi-Fi e Bluetooth
◆ Funcionamento autónomo em rede local ou através de serviços de domótica na cloud
◆ Interface Web integrada para configuração, monitorização e controlo
◆ Compatível com MQTT, webhooks HTTP/HTTPS e scripts personalizados
◆ Suporte para comunicação KNXnet/IP
◆ Compatibilidade com plataformas de automação e assistentes de voz
◆ Proteções contra sobreaquecimento, sobretensão, sobrecorrente e sobrepotência
◆ Controlo local e remoto através da aplicação Shelly, Interface Web e integrações compatíveis
◆ Automatizações e agendamentos sem necessidade de um hub dedicado
ESPECIFICAÇÕES
• Identificação
- Produto: Shelly Pro 2PM v.1
- Modelo: SPSW-202PE16EU
- Tipo: Relé/interruptor inteligente monofásico de 2 canais com medição de potência
- Montagem: Calha DIN
• Alimentação
- Tensão de alimentação AC: 110 - 240 V
- Frequência: 50/60 Hz
- Consumo: < 3 W
- Neutro necessário: Sim
• Entradas e saídas
- Entradas para interruptor/botão: 2
· Terminais: SW1, SW2
- Entradas dos circuitos de carga: 2
· Terminais: I1, I2
- Saídas de relé: 2
· Terminais: O1, O2
- Tensão máxima de comutação AC: 240 V
- Corrente máxima por canal: 16 A
- Corrente máxima total: 25 A
- Contactos secos: Não
• Medição e sensores
- Medição de potência: Sim
- Voltímetro AC: Sim
- Amperímetro AC: Sim
- Sensor interno de temperatura: Sim
• Controlo de motores e coberturas
- Modo de controlo de cobertura/persiana: Sim
- Motores suportados: Motores AC bidirecionais
- Aplicações
· Persianas e estores motorizados
· Toldos e cortinas motorizadas
· Portões, barreiras e portas deslizantes
· Portas de garagem
- Modos de entrada para controlo de coberturas
· Modo desacoplado
· Entrada única
· Entrada dupla
- Deteção de obstáculos: Sim, configurável
• Proteções
- Proteção contra sobreaquecimento: Sim
- Proteção contra sobretensão: Sim
- Proteção contra sobrecorrente: Sim
- Proteção contra sobrepotência: Sim
• Conectividade
- Ethernet/LAN: Sim
· Conector: RJ45
- Wi-Fi: Sim
· Protocolo: IEEE 802.11 b/g/n
· Alcance no interior: Até 30 m
· Alcance no exterior: Até 50 m
- Bluetooth: Sim
· Versão: 4.2
· Alcance no interior: Até 10 m
· Alcance no exterior: Até 30 m
- Banda RF: 2400 - 2495 MHz
- Potência RF máxima: < 20 dBm
• Funcionalidades de firmware e integração
- Scripts personalizados: Sim
- MQTT: Sim
- Webhooks/ações URL: 20
· URLs por webhook: 5
- Agendamentos: 20
- CoAP: Não
- KNXnet/IP: Suportado
- Interface Web integrada: Sim
- Controlo local: Sim
- Controlo remoto: Sim
- Integrações
· Google Home
· Amazon Alexa
· Samsung SmartThings
· Outras plataformas e sistemas de automação compatíveis
• Hardware
- CPU: ESP32-D0WDQ6
- Memória Flash: 8 MB
- Interface de expansão: Interface série proprietária Shelly
• Ligações elétricas
- Secção dos condutores
· Conectores verdes: 0.5 - 2.5 mm²
· Conectores azuis: 0.5 - 1.5 mm²
- Binário máximo dos terminais de parafuso: 0.4 Nm
- Comprimento de descarnagem
· Conectores verdes: 6 - 7 mm
· Conectores azuis: 5 - 6 mm
• Características físicas
- Dimensões (A x L x P): 94 x 19 x 69 ±0.5 mm
- Material da caixa: Plástico
- Cor: Preto
• Condições de funcionamento
- Temperatura ambiente: -20°C - 40°C
- Humidade relativa: 30% - 70%
- Altitude máxima: 2000 m
NOTAS
◆ O Shelly Pro 2PM v.1 já não suporta alimentação a 12 V DC.
◆ A versão v.1 substitui a versão inicial do Shelly Pro 2PM, atualmente considerada obsoleta e fora de comercialização pelo fabricante.
◆ Para cargas indutivas, como motores, transformadores, ventiladores ou equipamentos semelhantes, é recomendada a utilização de um snubber RC adequado para limitar picos de tensão.
◆ Em aplicações com motores bidirecionais de persianas ou coberturas, poderão ser necessários dois snubbers RC, instalados de acordo com o esquema recomendado pelo fabricante.
◆ Para correntes superiores a 5 A por canal, recomenda-se deixar pelo menos 10 mm de espaço livre em redor do dispositivo para favorecer a dissipação térmica.
◆ A instalação e qualquer alteração das ligações elétricas devem ser realizadas com a alimentação desligada e por um eletricista qualificado.
◆ Os dois circuitos de carga e a alimentação do dispositivo devem utilizar a mesma fase.
◆ O alcance das ligações Wi-Fi e Bluetooth depende das condições do local, dos materiais de construção e de possíveis fontes de interferência.
◆ Recomenda-se manter o firmware atualizado para garantir acesso às funcionalidades mais recentes, correções de segurança e funcionamento adequado dos modos de automatização.
