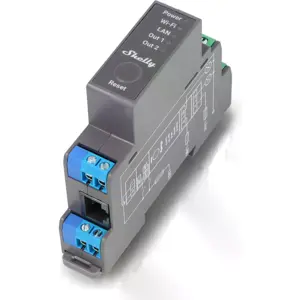

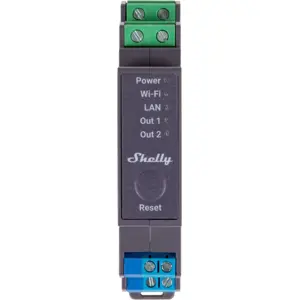

O Shelly Pro 2 é um relé inteligente profissional de 2 canais, concebido para montagem em calha DIN e para o controlo fiável de iluminação, equipamentos e sistemas de automação. Os dois contactos secos independentes suportam até 16A por canal, com uma corrente máxima total de 25A, permitindo controlar dois circuitos de forma flexível. Com conectividade LAN, Wi-Fi e Bluetooth, interface Web integrada e suporte para MQTT, webhooks, scripts mjS e KNXnet/IP, oferece uma solução robusta tanto para instalações residenciais avançadas como para aplicações comerciais e profissionais. O controlo local ou remoto, os agendamentos e as automatizações baseadas no nascer e pôr do sol permitem adaptar facilmente o funcionamento às necessidades de cada instalação.
PRINCIPAIS CARACTERÍSTICAS
◆ Relé inteligente profissional de 2 canais com controlo independente
◆ Corrente máxima de 16A por canal e 25A no total
◆ Contactos secos, sem potencial, para maior flexibilidade de instalação
◆ Controlo de dois circuitos/fases
◆ Montagem em calha DIN
◆ Conectividade Ethernet/LAN, Wi-Fi e Bluetooth
◆ Controlo local através da interface Web e controlo remoto através do ecossistema Shelly
◆ Compatibilidade com MQTT, webhooks HTTP/HTTPS e KNXnet/IP
◆ Suporte para scripts personalizados em mjS
◆ Agendamentos diários e semanais e ações baseadas no nascer e pôr do sol
◆ Integração com Google, Amazon Alexa e Samsung SmartThings
◆ Proteção contra sobreaquecimento com sensor de temperatura interno
◆ Suporte para cargas resistivas, capacitivas e indutivas
◆ Comunicação segura com suporte para TLS 1.2
ESPECIFICAÇÕES
• Identificação
- Produto: Shelly Pro 2 v.1
- Modelo: SPSW-202XE16EU
- Tipo: Relé inteligente de 2 canais com contactos sem potencial

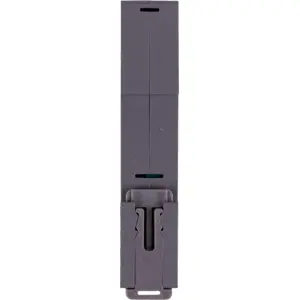

- Montagem: Calha DIN
• Alimentação
- Tensão de alimentação AC: 110-240V
- Frequência: 50/60Hz
- Consumo: <3W
- Neutro necessário: Sim
- Alimentação DC: Não suportada
• Saídas
- Número de canais: 2
- Contactos: Secos, sem potencial
- Tensão máxima de comutação AC: 240V
- Corrente máxima de comutação
· Por canal: 16A
· Total: 25A
- Comutação DC: Não suportada
- Medição de potência: Não
• Tipos de carga suportados
- Resistivas: Lâmpadas incandescentes e equipamentos de aquecimento
- Capacitivas: Bancos de condensadores, equipamentos eletrónicos e condensadores de arranque de motores
- Indutivas: Drivers LED, transformadores, ventiladores, frigoríficos e aparelhos de ar condicionado, com RC Snubber

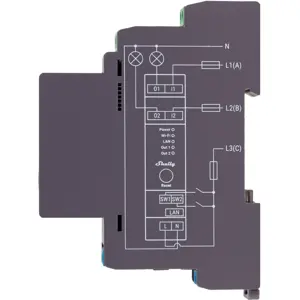

• Ligações elétricas
- Entradas para interruptor/botão: 2, SW1 e SW2
- Entradas dos relés: I1 e I2
- Saídas dos relés: O1 e O2
- Alimentação: L e N
- Secção dos condutores

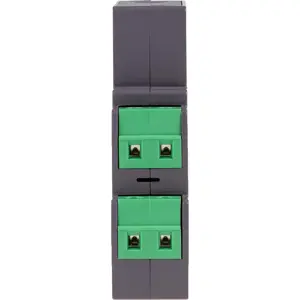

· Conectores verdes: 0.5-2.5mm²
· Conectores azuis: 0.5-1.5mm²
- Comprimento de descarnagem
· Conectores verdes: 6-7mm
· Conectores azuis: 5-6mm
- Binário máximo dos terminais de parafuso: 0.4Nm
• Conectividade
- Ethernet: Sim

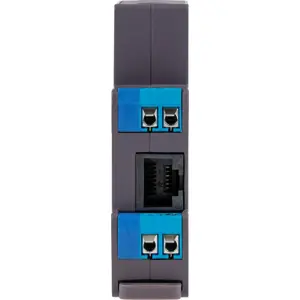

· Conector: RJ45
- Wi-Fi: Sim
· Protocolo: IEEE 802.11 b/g/n
· Banda RF: 2400-2495MHz
· Potência RF máxima: <20dBm
· Alcance no interior: Até 30m
· Alcance no exterior: Até 50m
- Bluetooth: Sim
· Versão: 4.2
· Banda RF: 2402-2483.5MHz
· Potência RF máxima: <4dBm
· Alcance no interior: Até 10m
· Alcance no exterior: Até 30m
• Automação e integração
- Interface Web integrada: Sim
- MQTT: Sim
- Scripts personalizados: Sim, mjS
- Webhooks HTTP/HTTPS: Sim
· Número de webhooks: 20
· URLs por webhook: 5
- Agendamentos: 20
- Agendamento diário e semanal: Sim
- Ações baseadas no nascer e pôr do sol: Sim
- KNXnet/IP: Suportado
- CoAP: Não
- Controlo local e remoto: Sim
• Segurança e monitorização
- Proteção contra sobreaquecimento: Sim
- Sensor de temperatura interno: Sim
- TLS 1.2: Suportado
• Microcontrolador
- CPU: ESP32-D0WDQ6
- Memória Flash: 8MB
• Características físicas
- Dimensões (AxLxP): 94x19x69mm ±0.5mm
- Peso: 76g
- Material da caixa: Plástico
- Cor: Cinzento
• Condições ambientais
- Temperatura ambiente de funcionamento: -20°C a 40°C
- Humidade relativa: 30-70%
- Altitude máxima: 2000m
NOTAS
◆ As especificações apresentadas referem-se ao Shelly Pro 2 v.1, modelo SPSW-202XE16EU; a versão anterior Shelly Pro 2 v.0 encontra-se obsoleta.
◆ O Shelly Pro 2 v.1 não suporta comutação de cargas DC.
◆ Para cargas indutivas, a Shelly recomenda a utilização de um RC Snubber em paralelo com a carga.
◆ O alcance das ligações Wi-Fi e Bluetooth depende das condições locais, dos materiais de construção e da existência de obstáculos.
◆ A interface Web integrada permite controlar, monitorizar e configurar o dispositivo diretamente através da rede local.
