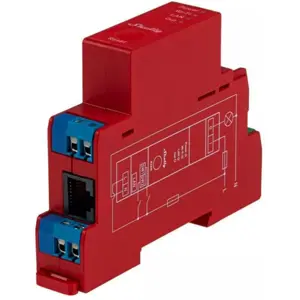

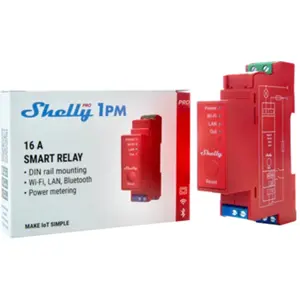

O Shelly Pro 1PM é um relé inteligente monofásico de 1 canal, desenvolvido para controlo e monitorização profissional de circuitos elétricos até 16A. Equipado com medição de potência integrada, permite acompanhar com precisão o consumo de iluminação, equipamentos elétricos e sistemas de aquecimento, proporcionando maior controlo sobre a utilização de energia.
Preparado para montagem em calha DIN, integra conectividade Wi-Fi, Ethernet e Bluetooth e pode funcionar de forma autónoma numa rede local ou através de serviços de automação na cloud. As funcionalidades de programação, webhooks, MQTT e scripting mJS permitem criar automatizações avançadas e adaptar o funcionamento do dispositivo a instalações residenciais, comerciais e profissionais.
PRINCIPAIS CARACTERÍSTICAS
◆ Relé inteligente monofásico de 1 canal com capacidade de comutação até 16A
◆ Medição integrada de potência para monitorização precisa dos consumos
◆ Montagem em calha DIN, indicada para quadros elétricos e instalações profissionais
◆ Conectividade Wi-Fi, Ethernet LAN e Bluetooth
◆ Controlo local e remoto através da aplicação Shelly, interface Web e plataformas compatíveis
◆ Funcionamento autónomo em rede local ou através de serviços de automação na cloud
◆ Compatibilidade com Google, Amazon Alexa e Samsung SmartThings
◆ Suporte para comunicação KNXnet/IP
◆ Suporte para MQTT, webhooks e scripting mJS
◆ Proteção contra sobreaquecimento, sobretensão, sobrecorrente e sobrepotência
◆ Compatível com cargas resistivas, capacitivas e indutivas, mediante as condições de instalação adequadas
◆ Interface Ethernet RJ45 para maior estabilidade em instalações profissionais
ESPECIFICAÇÕES
• Características gerais
- Tipo: Relé inteligente monofásico
- Número de canais: 1
- Montagem: Calha DIN
- Dimensões (AxLxP): 94x19x69mm ±0.5mm
- Peso: 65g
- Material da caixa: Plástico
- Cor: Vermelho
• Alimentação
- Tensão de alimentação AC: 110-240V
- Tensão mínima de funcionamento AC: 90V
- Tensão máxima de funcionamento AC: 264V
- Frequência: 50/60Hz
- Consumo: < 3W
- Neutro necessário: Sim
• Saída
- Número de saídas de relé: 1
- Tensão máxima de comutação AC: 240V
- Corrente máxima de comutação AC: 16A
- Contactos secos: Não
• Entradas e terminais
- Entradas para interruptor/botão: 2
· Terminais: SW1 e SW2
- Entrada do circuito de carga: I
- Saída do circuito de carga: O
- Alimentação
· Fase: L
· Neutro: N
- Binário máximo dos terminais de parafuso: 0.4Nm
• Condutores
- Conector verde
· Secção do condutor: 0.5-2.5mm²
· Comprimento de descarnagem: 6-7mm
- Conectores azuis
· Secção do condutor: 0.5-1.5mm²
· Comprimento de descarnagem: 5-6mm
• Medição e sensores
- Medição de tensão AC: Sim
- Medição de corrente AC: Sim
- Medição de potência: Sim
- Sensor interno de temperatura: Sim
• Proteções
- Proteção contra sobreaquecimento: Sim
- Proteção contra sobretensão: Sim
- Proteção contra sobrecorrente: Sim
- Proteção contra sobrepotência: Sim
• Conectividade
- Ethernet: Sim
· Conector: RJ45
- Wi-Fi: Sim
· Protocolo: 802.11 b/g/n
· Banda RF: 2400-2495MHz
· Potência RF máxima: < 20dBm
· Alcance no interior: Até 30m
· Alcance no exterior: Até 50m
- Bluetooth: Sim
· Versão: 4.2
· Alcance no interior: Até 10m
· Alcance no exterior: Até 30m
• Automatização e integração
- MQTT: Sim
- Scripting mJS: Sim
- Webhooks: 20
· URLs por webhook: Até 5
- Agendamentos: 20
- CoAP: Não
- KNXnet/IP: Suportado
- Interface Web integrada: Sim
- Controlo local e remoto: Sim
• Hardware
- CPU: ESP32-D0WDQ6
- Memória Flash: 8MB
• Condições ambientais
- Temperatura ambiente de funcionamento: -20°C a 50°C
- Humidade relativa: 10-90%
- Altitude máxima: 2000m
NOTAS
◆ O Shelly Pro 1PM v.1 corresponde ao modelo SPSW-201PE16EU e substitui a versão anterior do produto.
◆ A revisão v.1 deixou de suportar alimentação a 12V DC.
◆ O dispositivo pode funcionar autonomamente numa rede Wi-Fi local, sem depender obrigatoriamente de serviços cloud.
◆ Para cargas indutivas, como motores, ventiladores, frigoríficos, transformadores ou drivers LED, poderá ser necessário utilizar um snubber RC adequado.
◆ O alcance Wi-Fi e Bluetooth depende das condições locais, dos materiais de construção e da existência de obstáculos.
◆ Para correntes superiores a 5A por canal, deve ser assegurado espaço adequado de ventilação em redor do dispositivo de acordo com as instruções de instalação.
◆ A instalação e qualquer alteração da cablagem devem ser realizadas com a alimentação desligada e por um profissional qualificado.
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
⫸
Gama de produtos Shelly Pro
Nova linha de produtos Shelly Pro 1 e Pro 2:
Esquema interno simplificado:
Exemplo de ligação:
