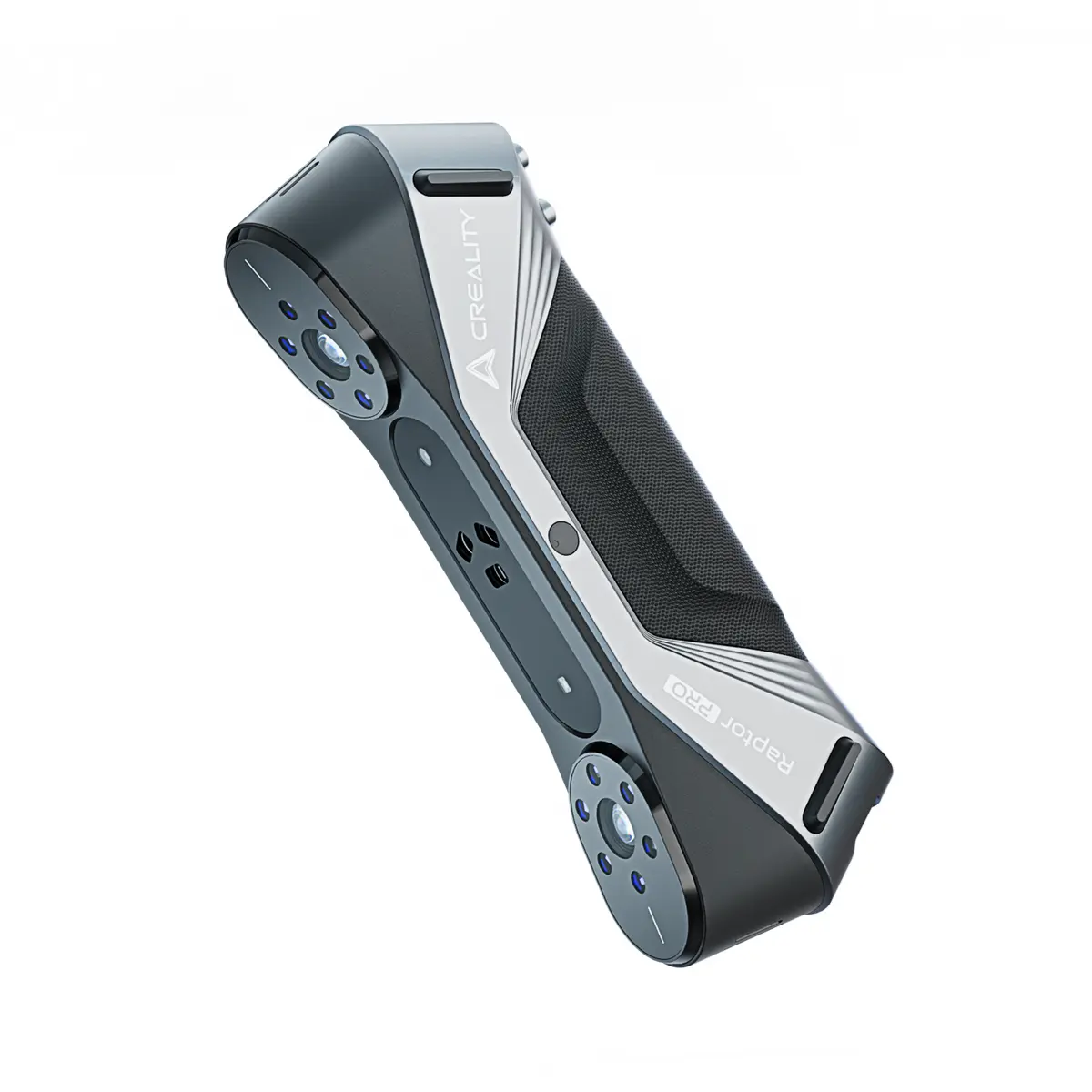

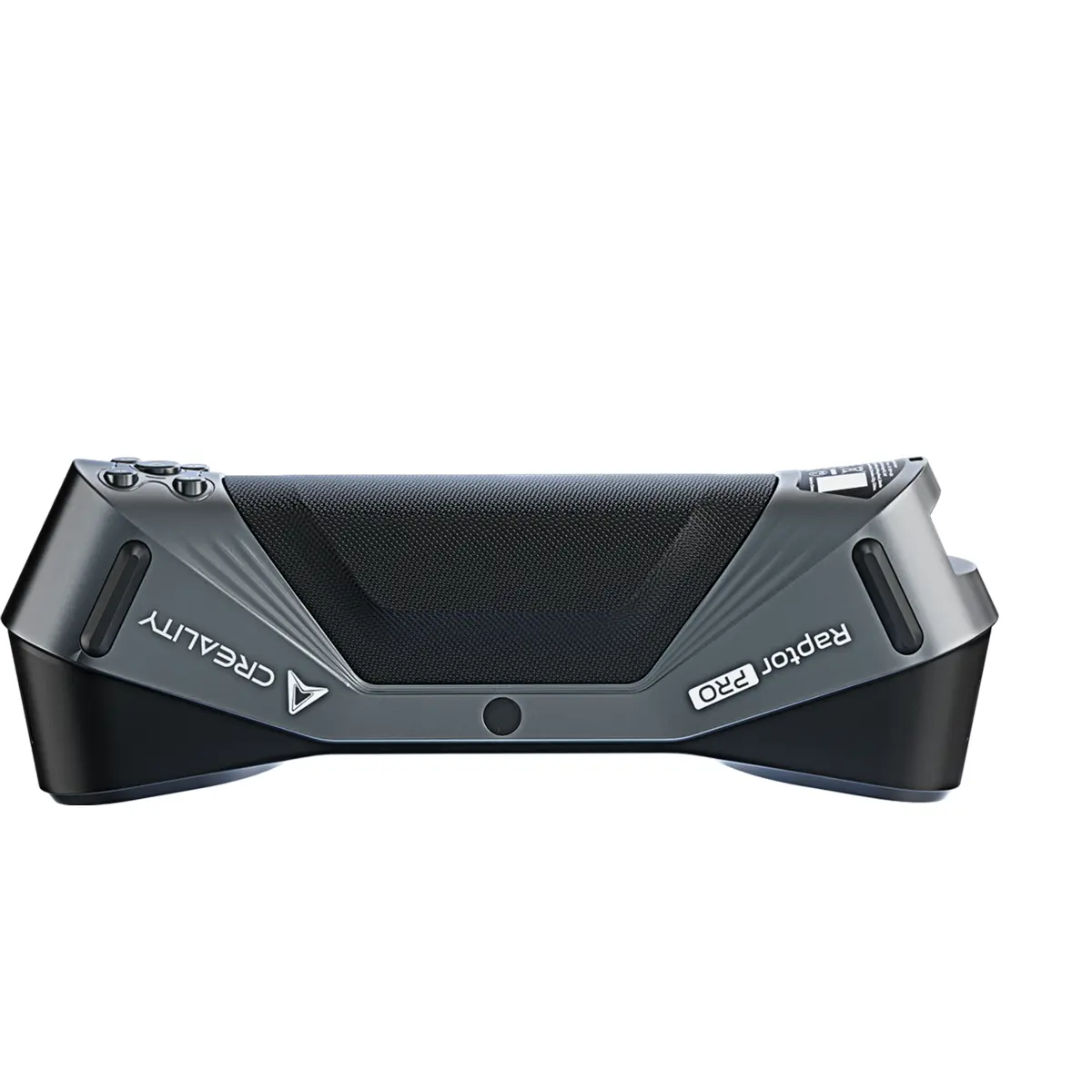

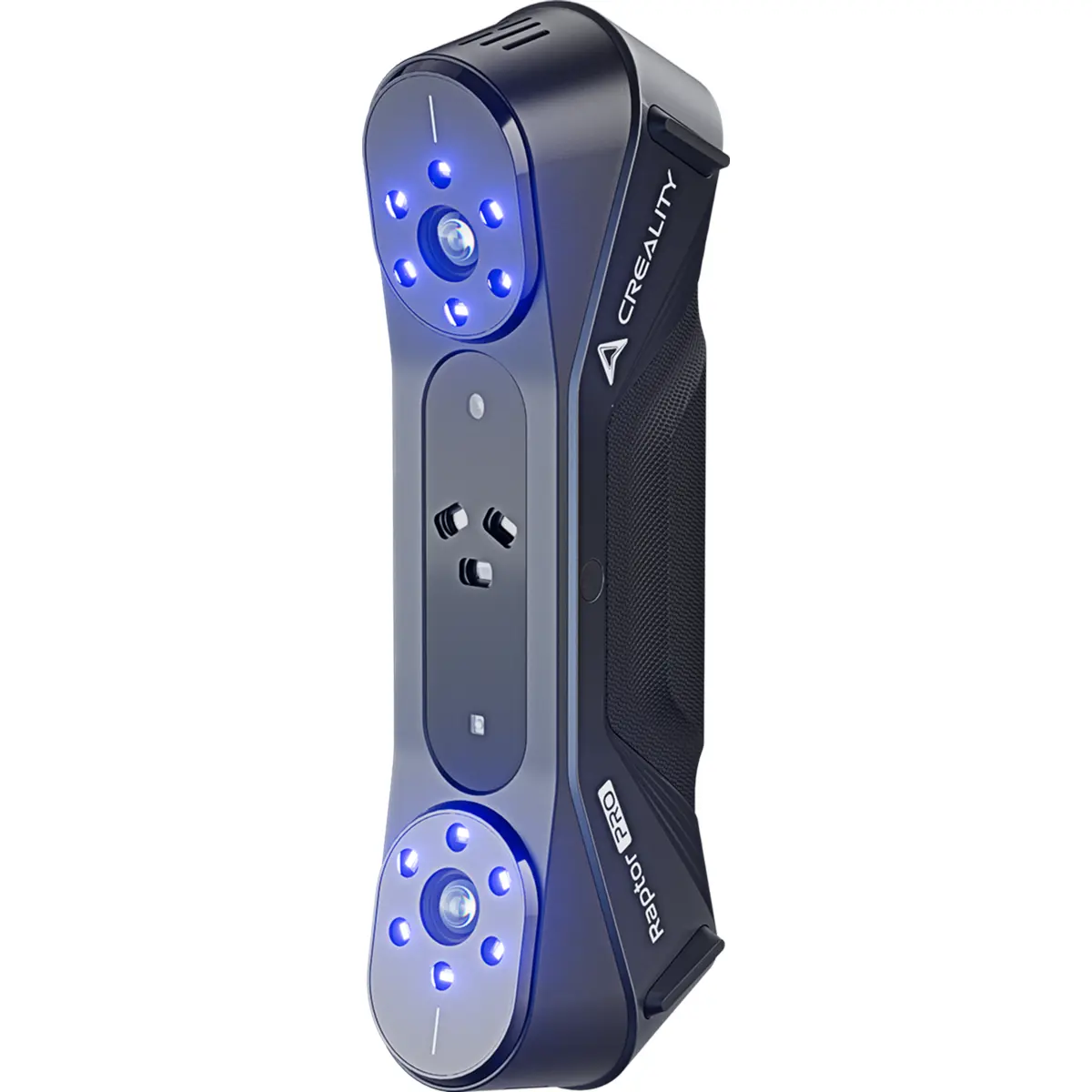

O Creality CR-Scan Raptor Pro é um scanner 3D profissional de elevada precisão, desenvolvido para digitalizar objetos de pequenas, médias e grandes dimensões com rapidez e detalhe. Combina 22 linhas de laser azuis cruzadas, 7 linhas paralelas e luz estruturada de infravermelho próximo (NIR), permitindo adaptar a captura às características de cada objeto. Com precisão até 0.02 mm, velocidades até 660000 medições por segundo no modo laser e captura de texturas a cores, é uma solução versátil para engenharia inversa, inspeção de componentes, design industrial e digitalização automóvel.
PRINCIPAIS CARACTERÍSTICAS
◆ Tecnologia híbrida de laser azul e luz estruturada NIR.
◆ 22 linhas de laser azuis cruzadas para digitalização rápida.
◆ 7 linhas de laser azuis paralelas para captura de detalhes.
◆ Precisão de digitalização até 0.02 mm.
◆ Precisão volumétrica de 0.02 mm + 0.08 mm/m.
◆ Aquisição até 660000 medições/s no modo laser cruzado.
◆ Velocidade de digitalização até 60 fps com laser.
◆ Digitalização de objetos entre 5 mm e 4000 mm.
◆ Captura de cores e texturas a 24 bits.
◆ Sistema de estabilização de imagem One-Shot.
◆ Digitalização de superfícies pretas e metálicas em condições adequadas.
◆ Digitalização NIR sem marcadores em objetos compatíveis.
◆ Conectividade USB 3.0 Tipo-C.

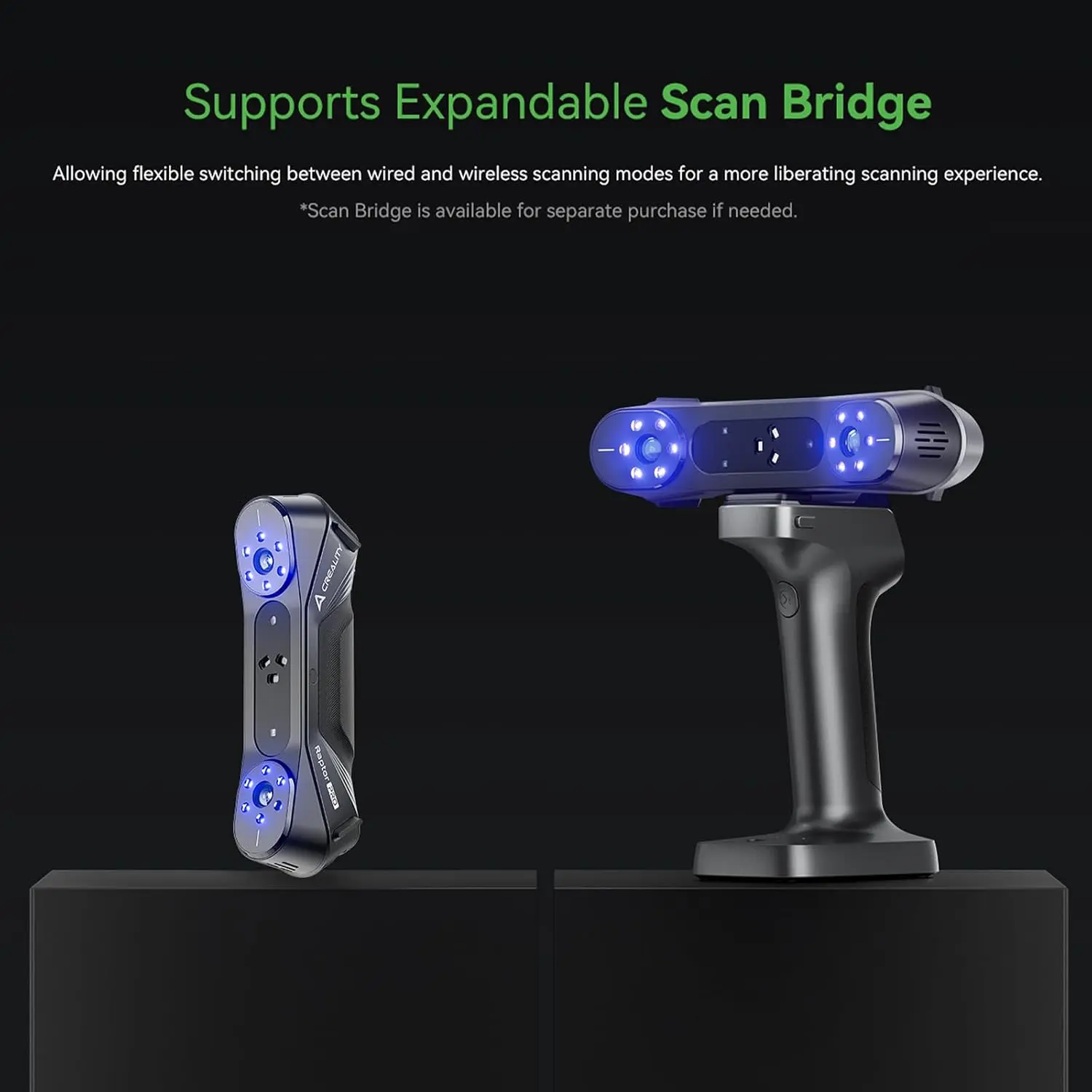

◆ Compatibilidade com o sistema sem fios Scan Bridge, vendido separadamente.

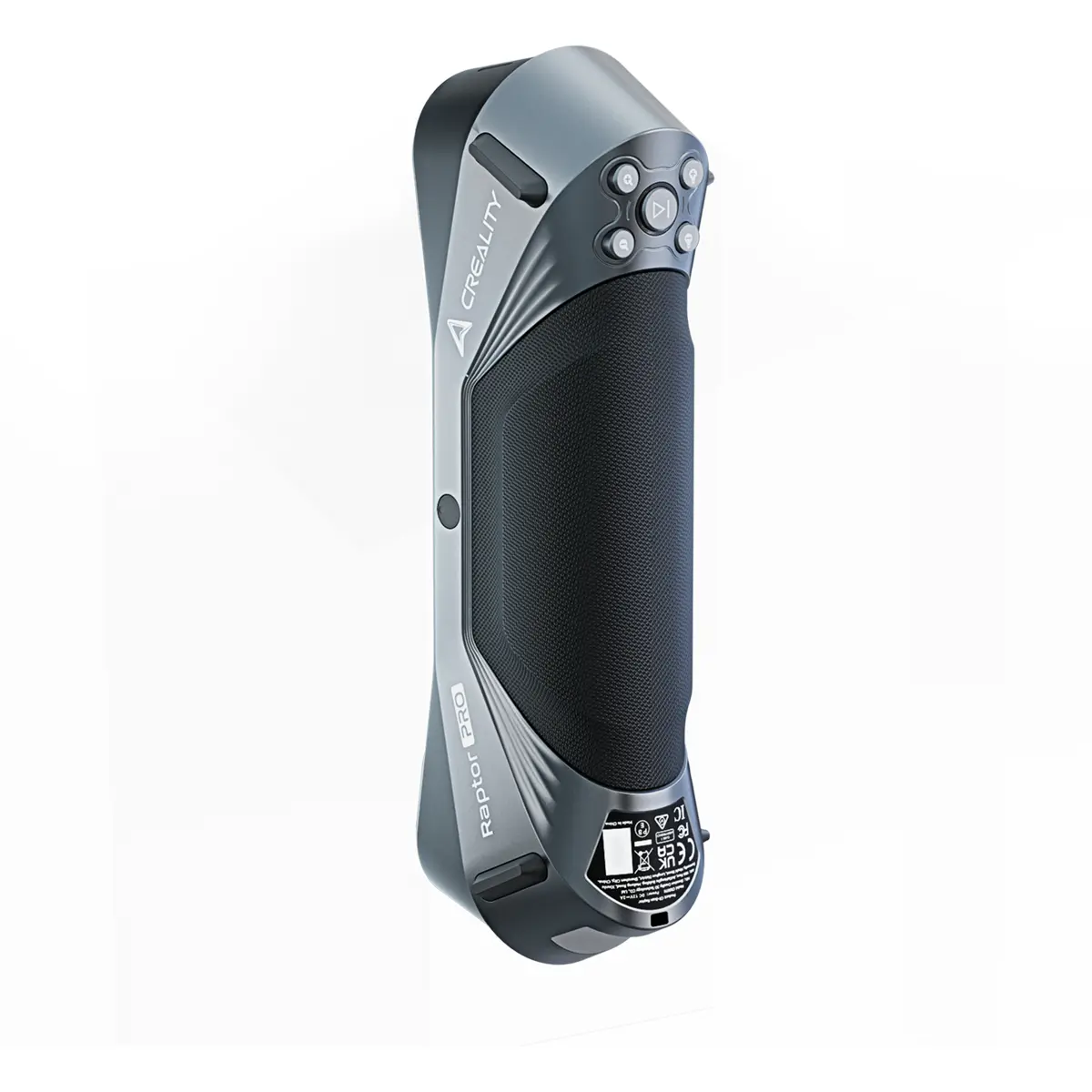

◆ Design portátil com peso de 405 g.
FUNCIONALIDADES EM DESTAQUE
✅ Tecnologia híbrida para diferentes aplicações
O Raptor Pro combina dois sistemas de laser azul com luz estruturada NIR. As 22 linhas cruzadas permitem captar superfícies maiores com rapidez, enquanto as 7 linhas paralelas são indicadas para reproduzir pormenores, arestas e geometrias complexas. O modo NIR facilita a digitalização de objetos maiores e formas orgânicas.
✅ Precisão até 0.02 mm
A precisão de digitalização até 0.02 mm permite reproduzir detalhes de componentes técnicos e superfícies complexas. A precisão volumétrica de 0.02 mm + 0.08 mm/m torna o equipamento adequado a trabalhos de engenharia inversa, desenvolvimento de produtos e inspeção dimensional.
✅ Digitalização rápida de grandes objetos
O sistema de laser cruzado permite processar até 660000 medições por segundo. Em combinação com a luz estruturada NIR, o scanner permite captar objetos de dimensões muito diferentes, desde pequenas peças até componentes de grandes dimensões e estruturas automóveis.
✅ Captura de superfícies complexas
A tecnologia de laser azul permite digitalizar determinadas superfícies escuras e metálicas sem necessidade de spray de preparação. A aplicação de marcadores pode melhorar o rastreio e a precisão em objetos com poucas características geométricas.
✅ Digitalização estável e captura a cores
A tecnologia One-Shot reduz os efeitos dos movimentos naturais durante a digitalização manual. A câmara RGB permite capturar informação cromática a 24 bits, contribuindo para modelos digitais com texturas mais realistas.

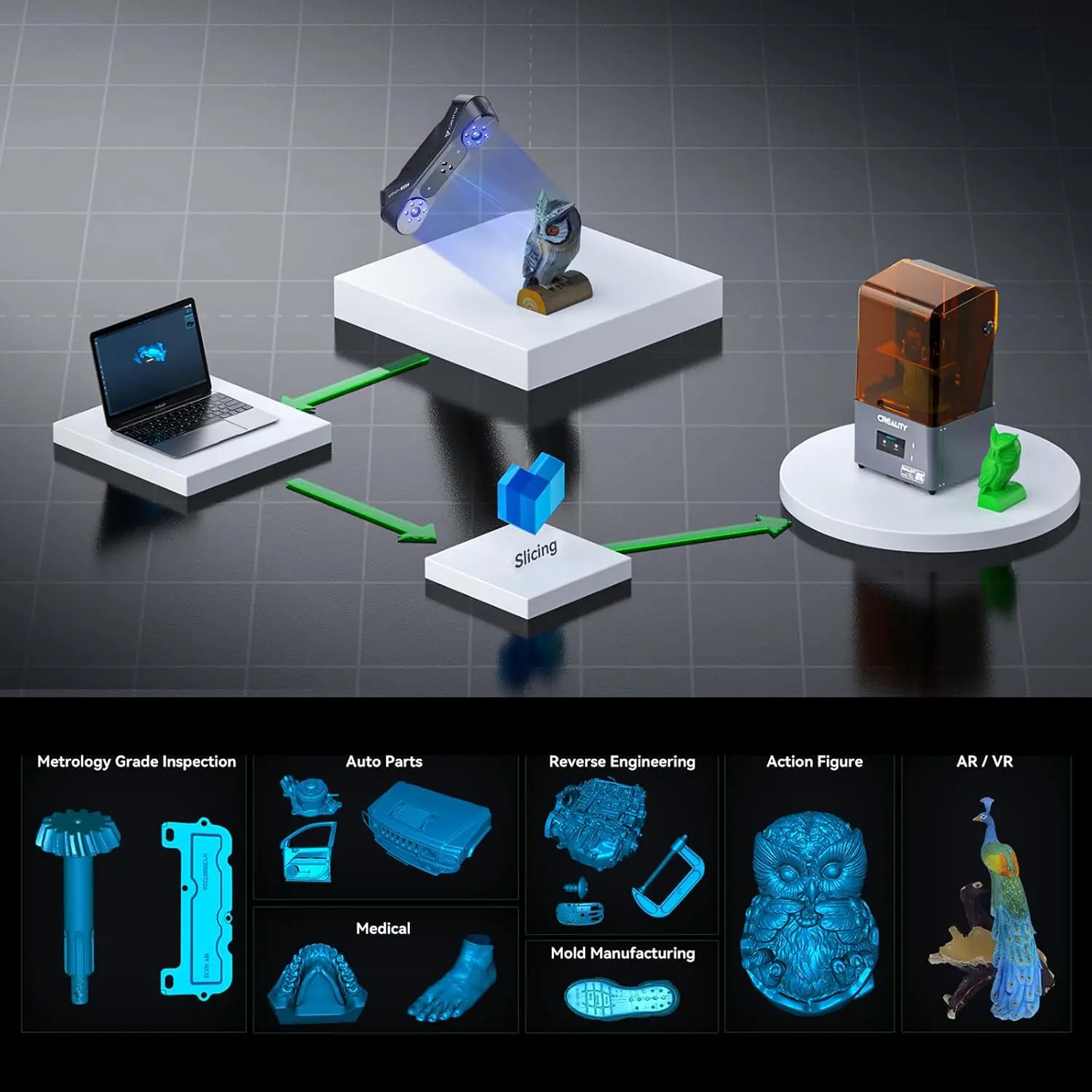

✅ Integração com software profissional

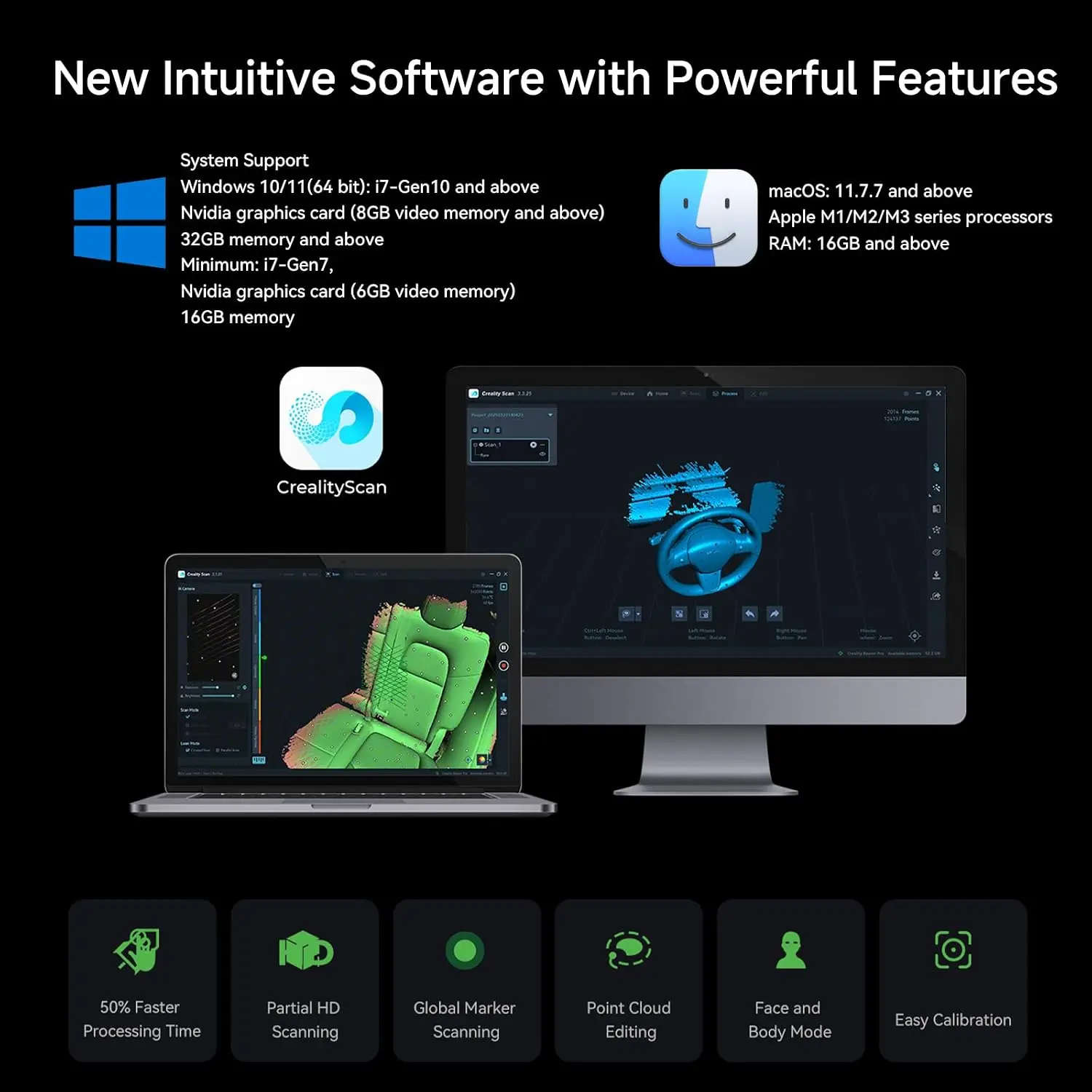

O software Creality Scan oferece ferramentas de captura, alinhamento, processamento de nuvens de pontos e edição de malhas. Os modelos podem ser exportados em formatos comuns e utilizados posteriormente em aplicações CAD, engenharia inversa e impressão 3D.
ESPECIFICAÇÕES
• Identificação
- Marca: Creality
- Modelo: CR-Scan Raptor Pro
- SKU: CRE-4008050057
- EAN: 6977905740567
- Tipo: Scanner 3D profissional portátil
• Tecnologia de digitalização
- Fontes de luz
· Laser azul cruzado: 22 linhas
· Laser azul paralelo: 7 linhas
· Luz estruturada: NIR
- Precisão com laser: Até 0.02 mm
- Precisão volumétrica com laser: 0.02 mm + 0.08 mm/m
- Precisão com NIR: Até 0.075 mm
- Precisão volumétrica com NIR: 0.075 mm + 0.1 mm/m
- Resolução 3D com laser: 0.05–2 mm
- Resolução 3D com NIR: 0.1–2 mm
• Desempenho
- Velocidade máxima com laser: 60 fps
- Velocidade máxima com NIR: 30 fps
- Taxa de aquisição
· Laser paralelo: Até 420000 medições/s
· Laser cruzado: Até 660000 medições/s
· Luz NIR: Até 3580000 medições/s
- Volume mínimo de digitalização: 5 x 5 x 5 mm
- Dimensão máxima de objeto anunciada: 4000 mm
- Distância de trabalho
· Laser paralelo: 160–400 mm
· Laser cruzado: 200–550 mm
· NIR: 170–1000 mm
• Captura e processamento
- Resolução da câmara 3D: 1920 x 1200 píxeis
- Captura de textura: RGB de 24 bits
- Unidade de medição inercial (IMU): Sim
- Estabilização de imagem: One-Shot
- Iluminação auxiliar: 12 LEDs brancos
- Compensação térmica: Sim
• Conectividade e software
- Interface: USB 3.0 Tipo-C
- Ligação sem fios: Compatível com acessório Scan Bridge
- Sistemas operativos: Windows / macOS
- Software: Creality Scan
- Formatos de exportação: OBJ / STL / PLY / ASC
• Alimentação e características físicas
- Alimentação: 12 V DC / 2 A
- Dimensões: 215 x 50 x 74 mm
- Peso: 405 g
CONTEÚDO DA EMBALAGEM
◆ 1 x Scanner 3D Creality CR-Scan Raptor Pro.
◆ 1 x Cabo de dados USB 3.0.
◆ 1 x Adaptador de alimentação.
◆ 1 x Placa de calibração de vidro de alta precisão.
◆ Marcadores refletivos de 6 mm e 3 mm.
◆ 1 x Correia de segurança.
◆ 1 x Adaptador USB Tipo-C.
◆ 1 x Pano de limpeza.
◆ 1 x Manual de instruções.
◆ 1 x Mala de transporte impermeável.
NOTAS
◆ Compatível com o sistema Scan Bridge (não incluído).
◆ A precisão anunciada depende do modo de digitalização, das condições ambientais e da calibração.
◆ A digitalização de superfícies transparentes, muito brilhantes ou uniformes pode exigir preparação adicional.
◆ O equipamento é adequado a engenharia inversa, prototipagem, digitalização de componentes e preservação digital.
