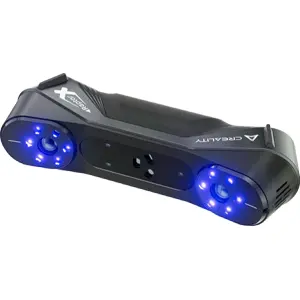

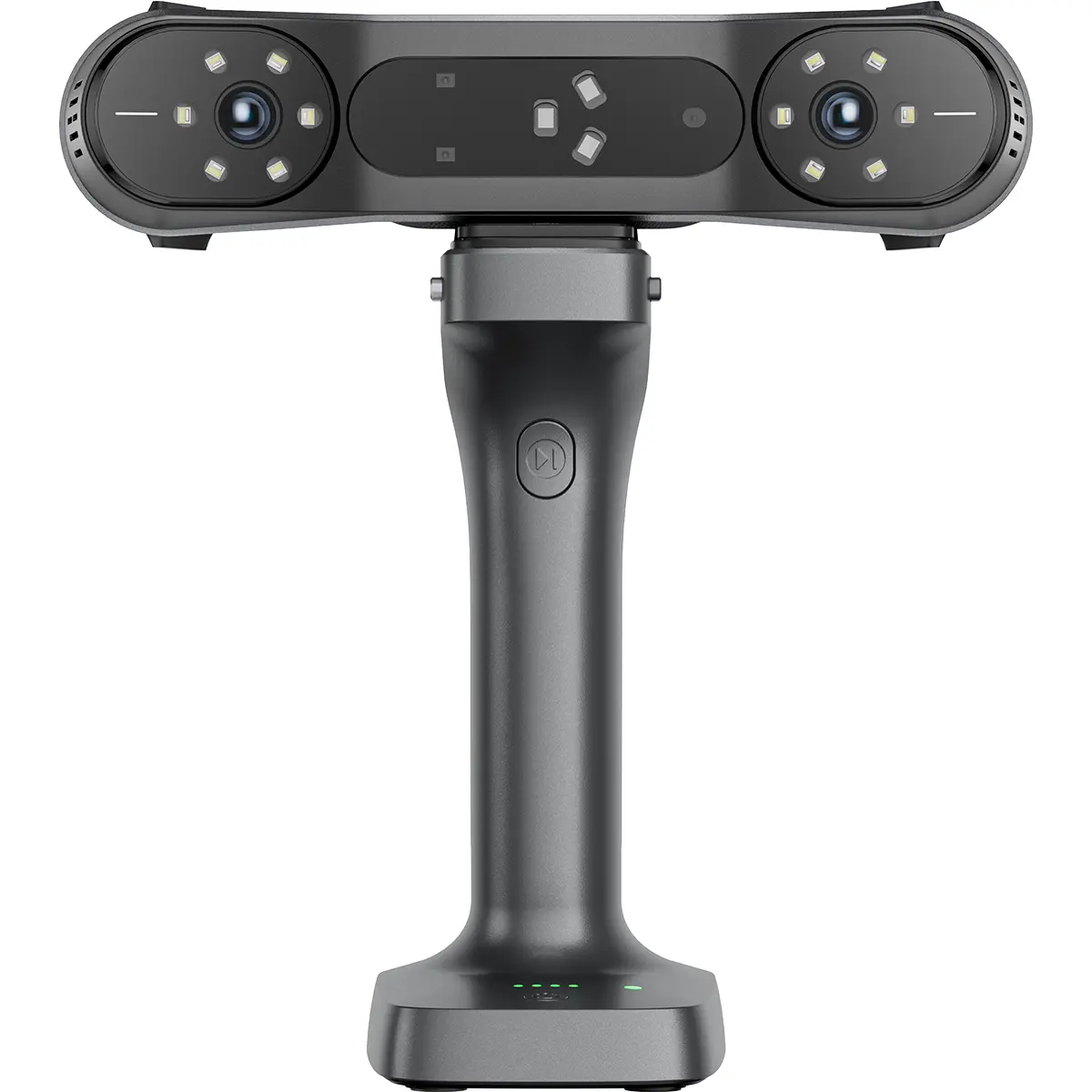

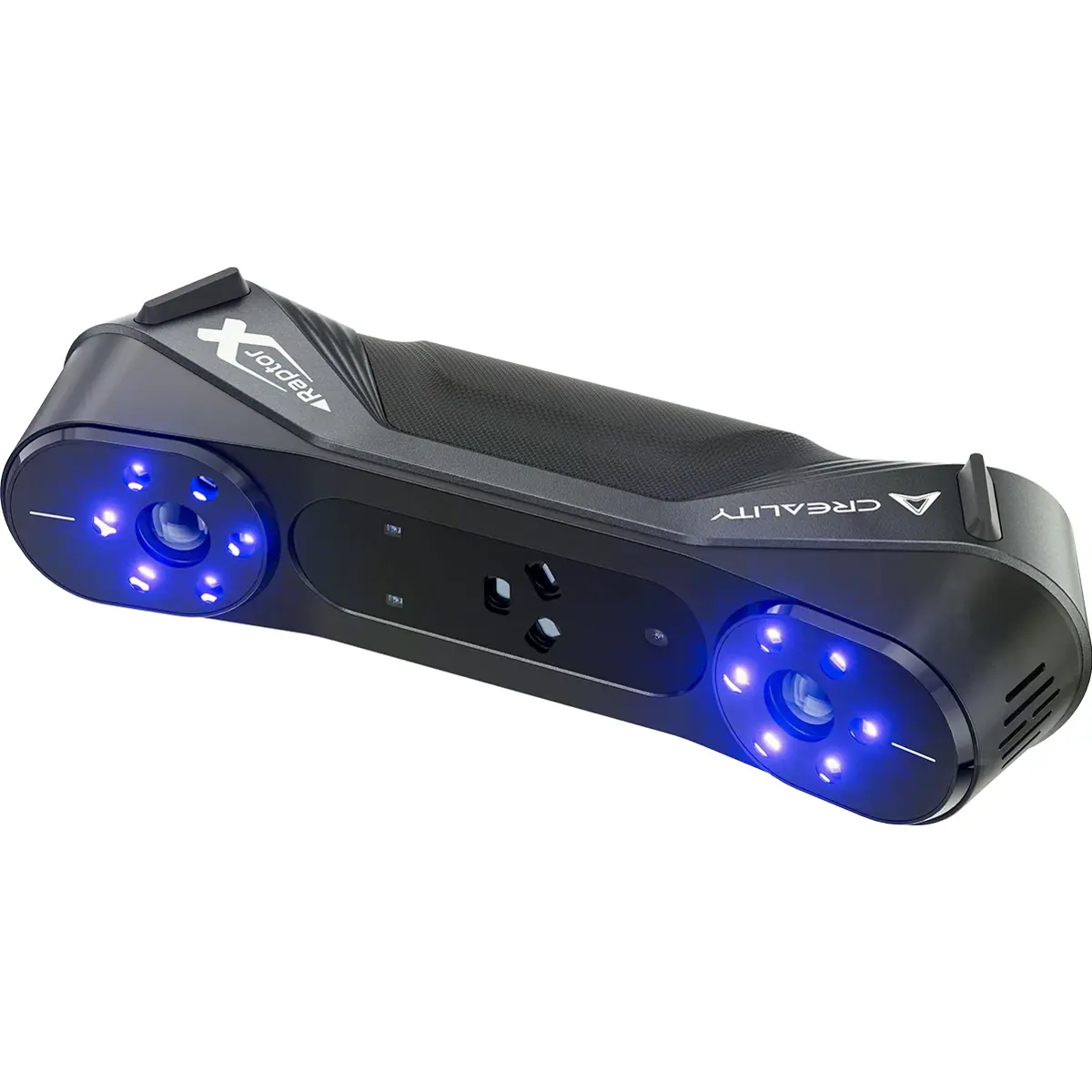

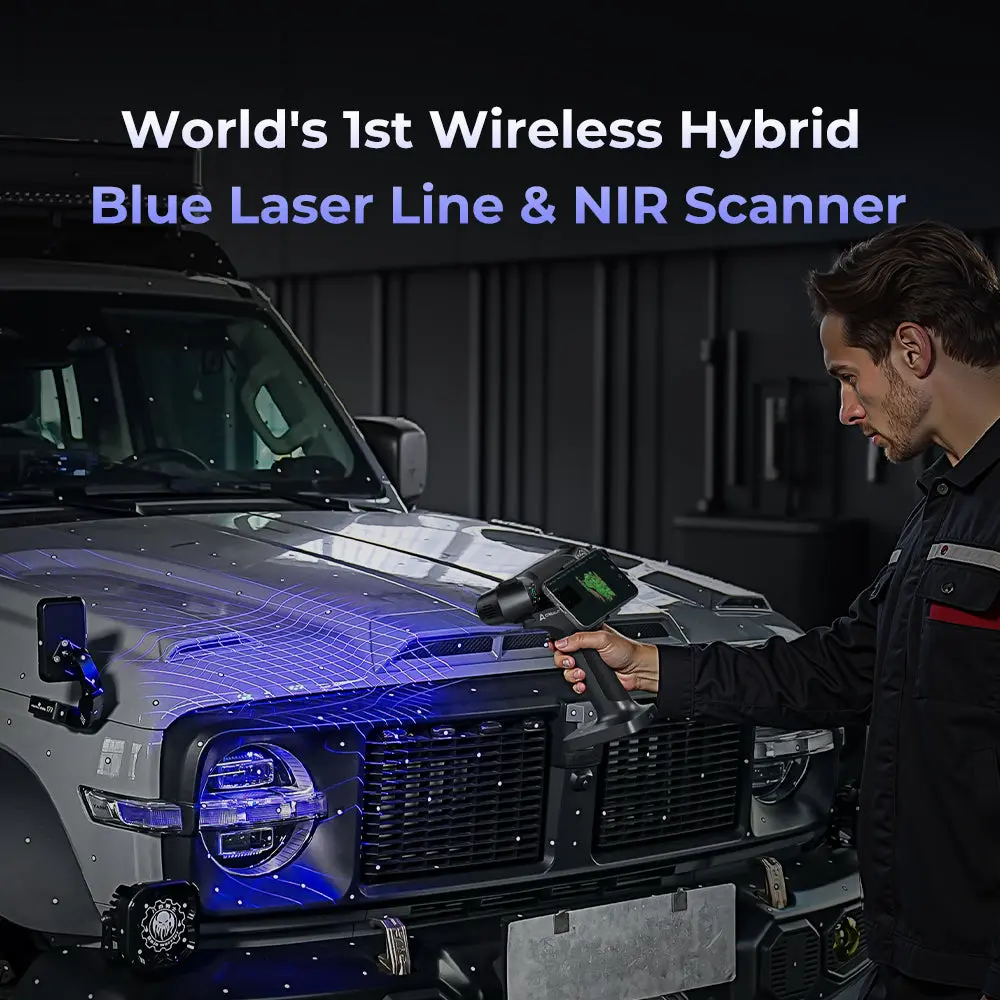

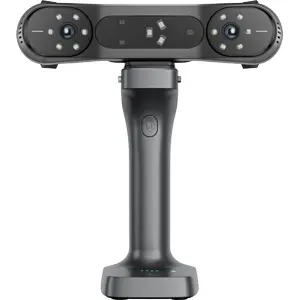

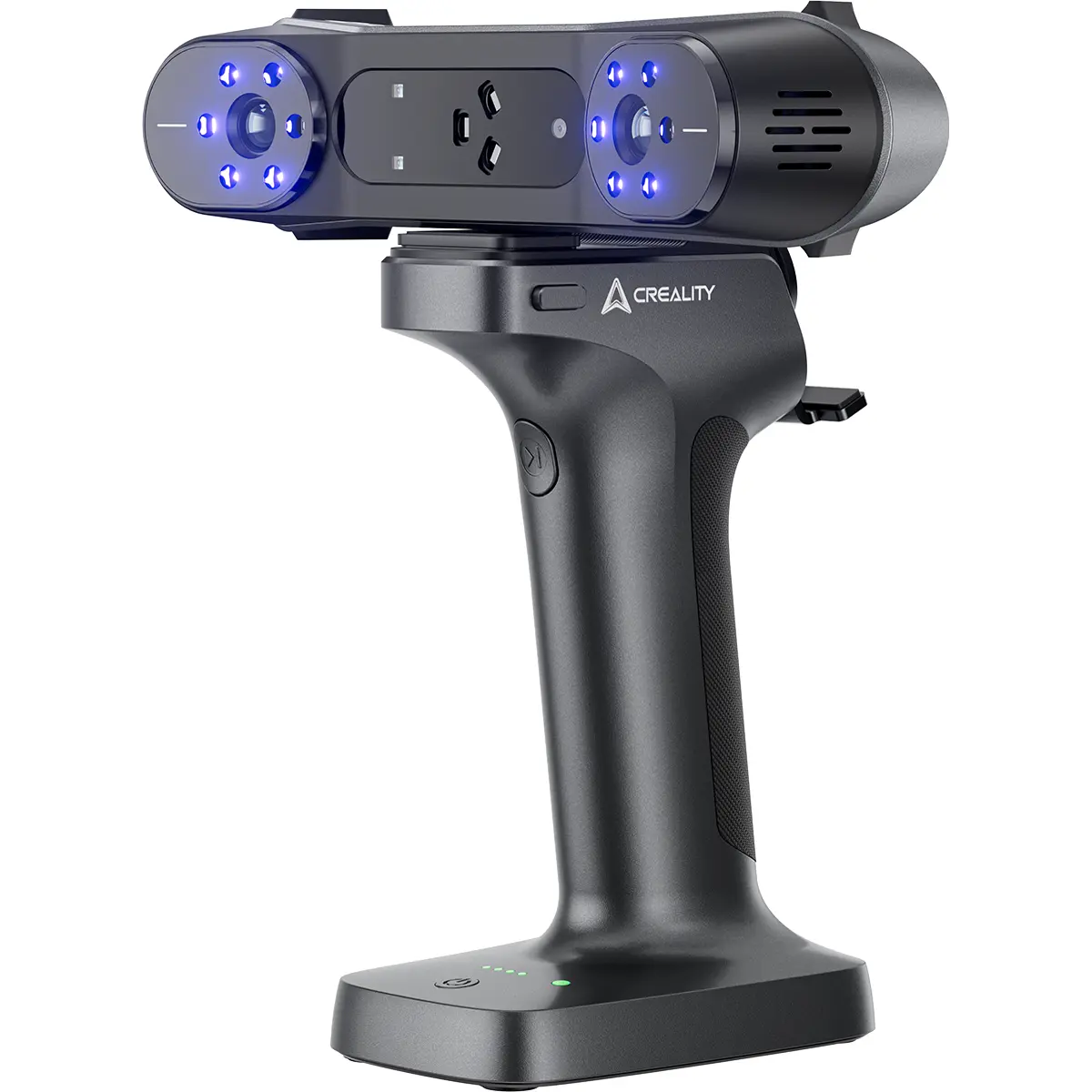

O Creality RaptorX é um scanner 3D profissional de elevada precisão, desenvolvido para a digitalização rápida de peças técnicas, componentes industriais e objetos de diferentes dimensões. Combina 34 linhas de laser azul cruzadas, 7 linhas de laser azul paralelas e luz estruturada de infravermelho próximo (NIR), oferecendo versatilidade na captura de geometrias complexas. Nesta configuração com o kit Scan Bridge, permite a digitalização sem fios através de Wi-Fi 6 e alimentação por bateria, proporcionando maior liberdade de movimentos. É especialmente indicado para engenharia inversa, inspeção dimensional, design automóvel, desenvolvimento de produtos e trabalhos de digitalização em campo.
PRINCIPAIS CARACTERÍSTICAS
◆ Scanner 3D profissional com tecnologia híbrida de laser azul e luz estruturada NIR.
◆ 34 linhas de laser azul cruzadas para aquisição rápida de dados.
◆ 7 linhas de laser azul paralelas para captura de detalhes finos.
◆ Luz estruturada NIR para digitalização de objetos de médias e grandes dimensões.
◆ Precisão até 0,02 mm em modo laser.
◆ Precisão volumétrica com laser de 0,02 mm + 0,06 mm/m.
◆ Aquisição até 1 020 000 medições/s com laser cruzado.
◆ Velocidade de digitalização até 60 fps com laser e 30 fps com NIR.
◆ Digitalização de objetos entre 5 mm e 4000 mm, consoante o modo utilizado.
◆ Digitalização sem fios através de Wi-Fi 6 com o kit Scan Bridge incluído.
◆ Bateria recarregável com capacidade energética anunciada de 35 400 mWh.
◆ Autonomia anunciada até 4 horas em condições específicas de utilização.
◆ Captura de texturas a cores de 24 bits.
◆ Digitalização de superfícies pretas e metálicas sem necessidade de spray em condições adequadas.
◆ Tecnologia de imagem 3D One-Shot para maior estabilidade de rastreio em modo NIR.

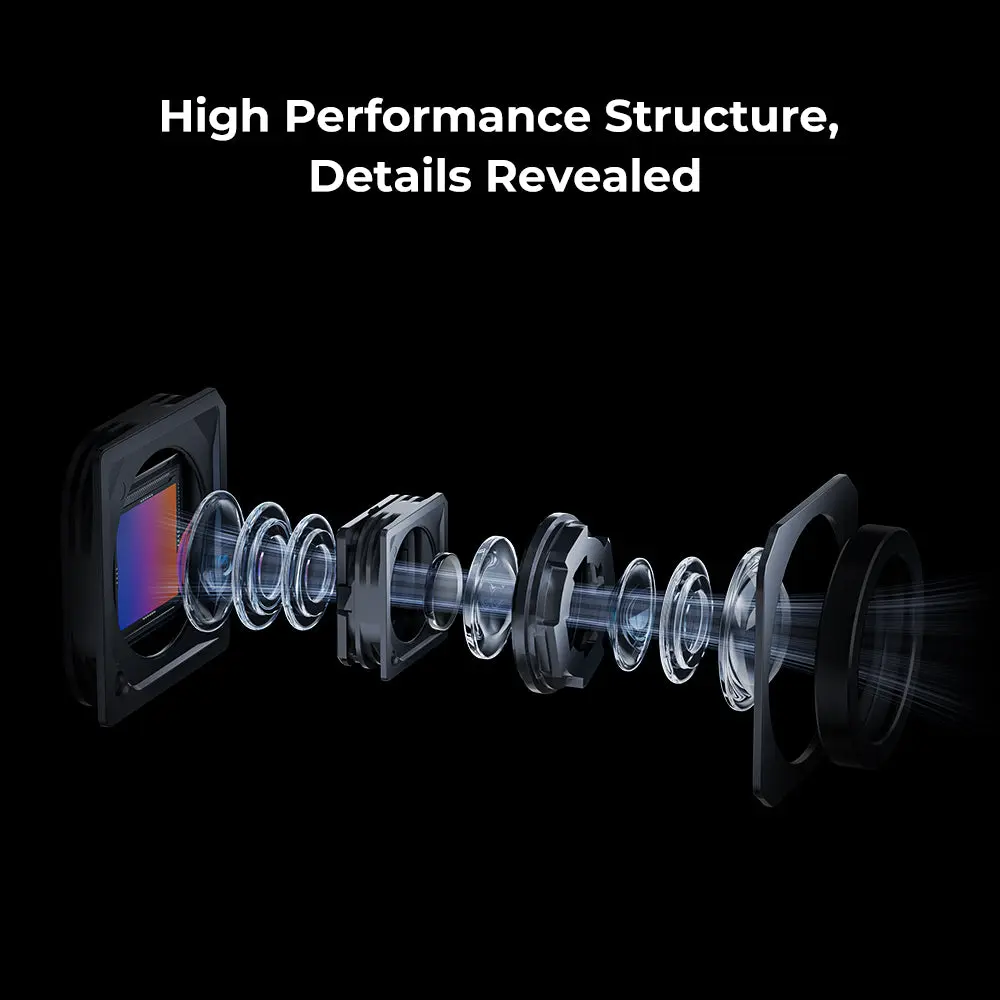

◆ Câmara de imagem 3D de 2,3 MP.
◆ Sistema de compensação térmica para maior estabilidade de medição.
◆ Compatibilidade com o software Creality Scan.
◆ Exportação nos formatos OBJ, STL, PLY e ASC.
◆ Adequado para aplicações industriais, inspeção dimensional e engenharia inversa.
FUNCIONALIDADES EM DESTAQUE

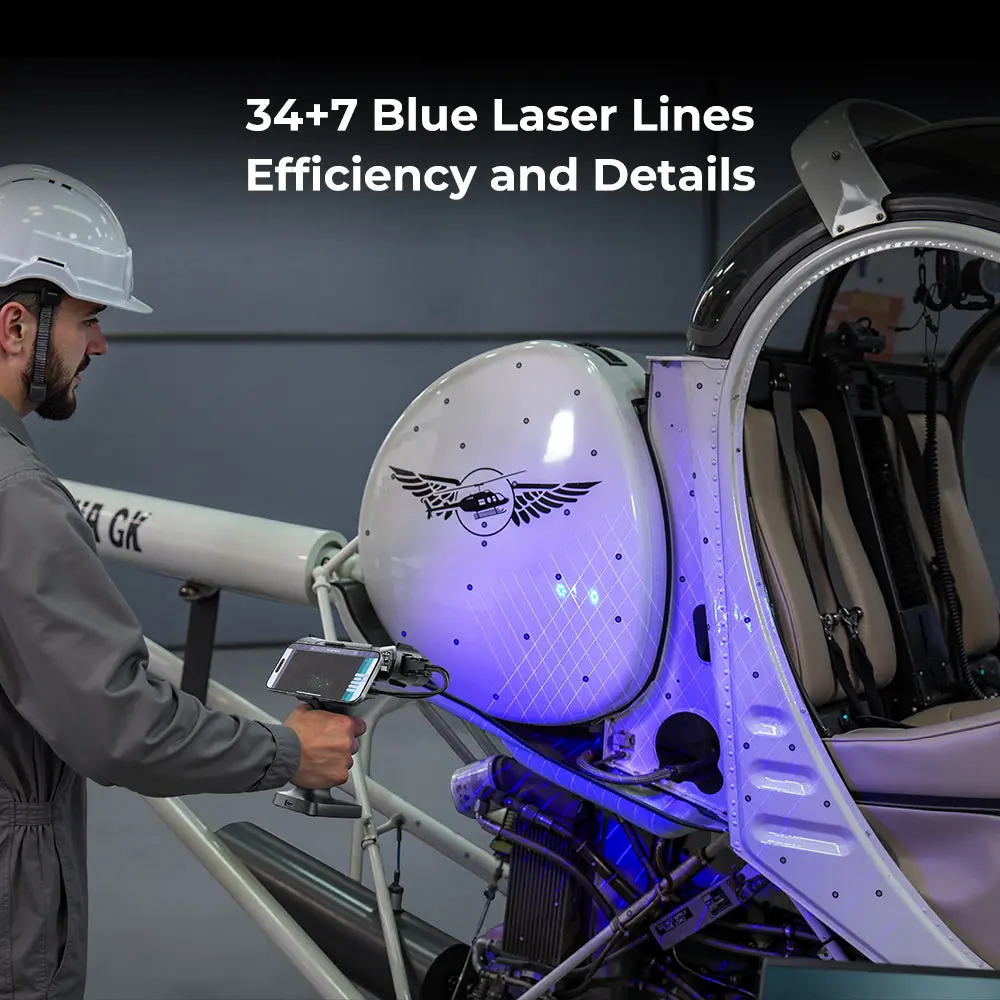

✅ Sistema híbrido de digitalização 3D

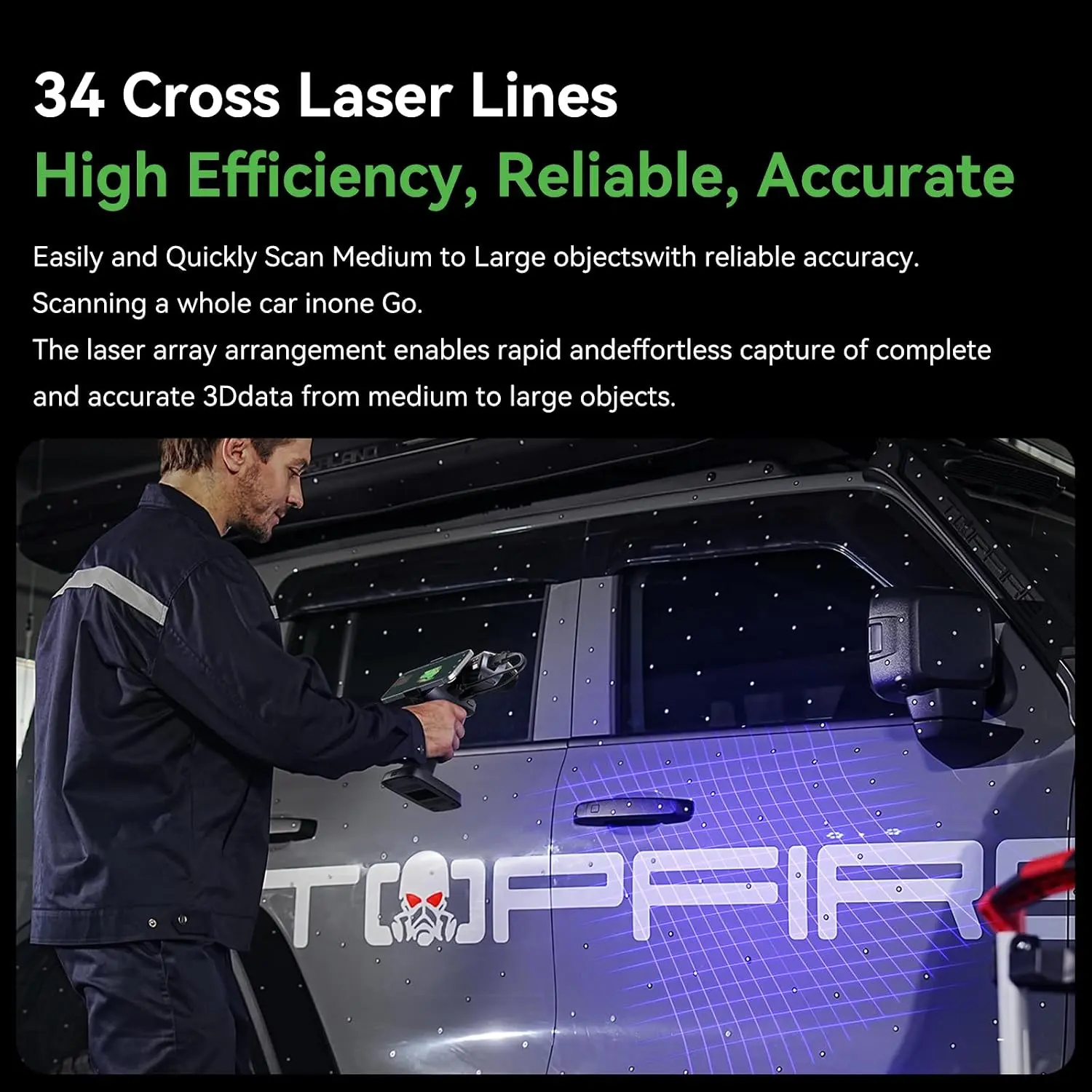

O RaptorX combina 34 linhas de laser azul cruzadas para digitalização rápida de superfícies de médias e grandes dimensões, 7 linhas de laser azul paralelas para captura de detalhes finos e luz estruturada NIR para digitalização de objetos maiores e superfícies com características adequadas ao rastreio sem marcadores. Esta arquitetura permite selecionar o modo de captura mais apropriado à geometria, dimensão e superfície do objeto.

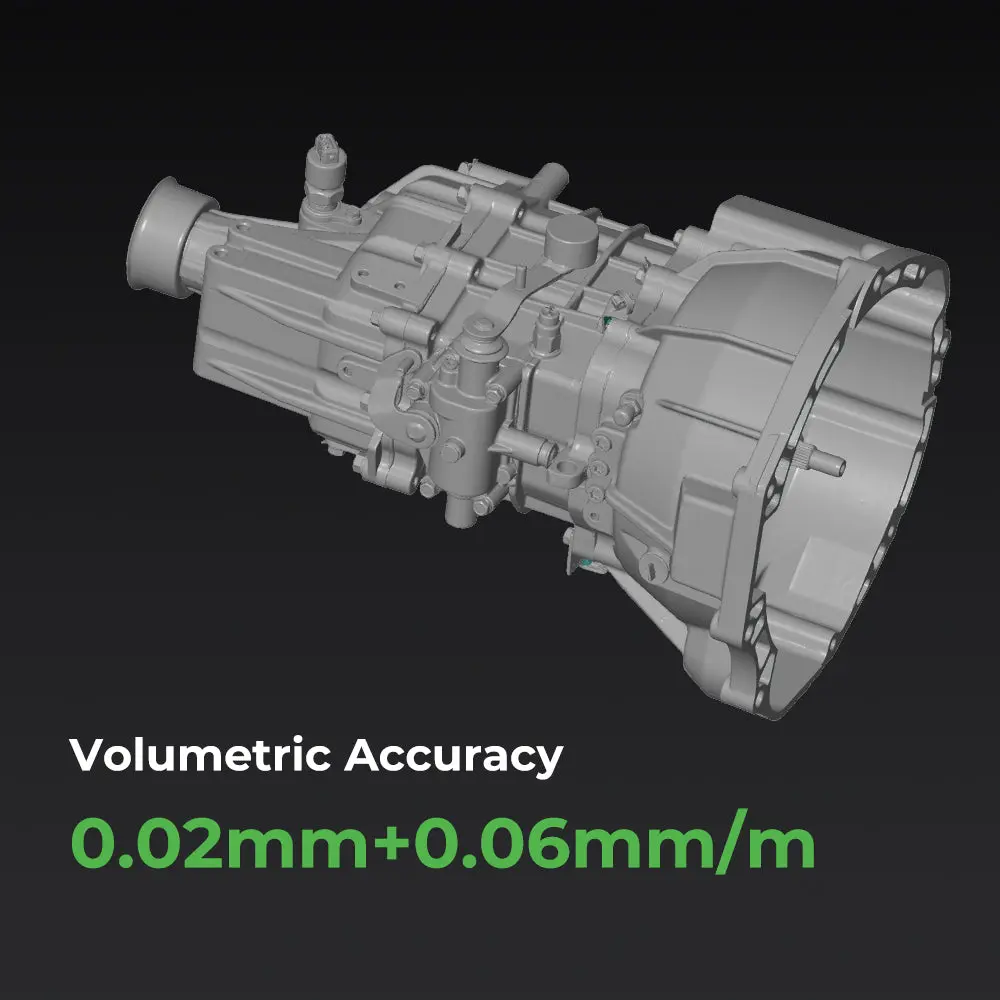

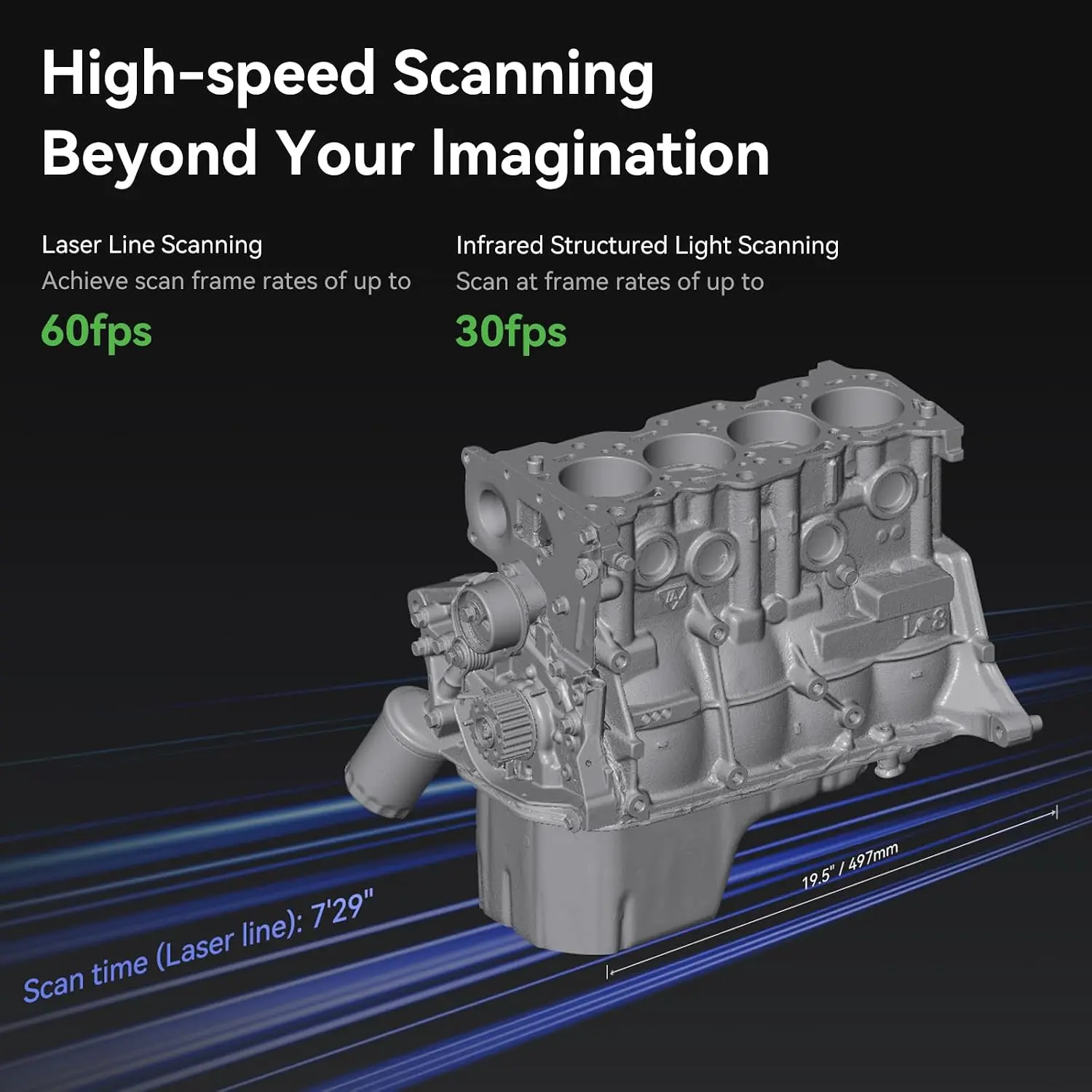

✅ Precisão e velocidade de aquisição
Com precisão até 0,02 mm e precisão volumétrica de 0,02 mm + 0,06 mm/m em modo laser, o RaptorX permite obter modelos tridimensionais detalhados para aplicações técnicas. O sistema com 34 linhas de laser cruzadas alcança até 1 020 000 medições por segundo, enquanto o modo NIR permite até 3 580 000 medições por segundo. A velocidade de digitalização pode atingir 60 fps com laser ou 30 fps com NIR, dependendo do modo de funcionamento e das condições de utilização.

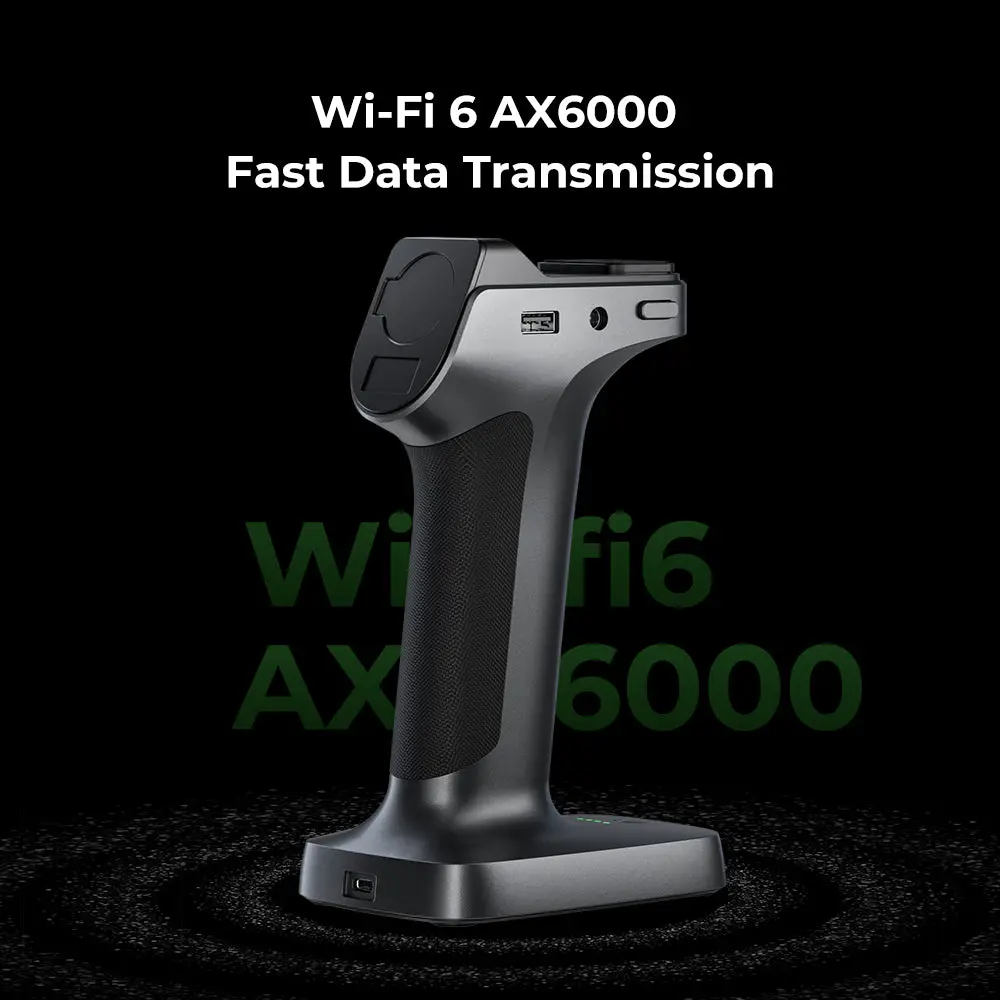

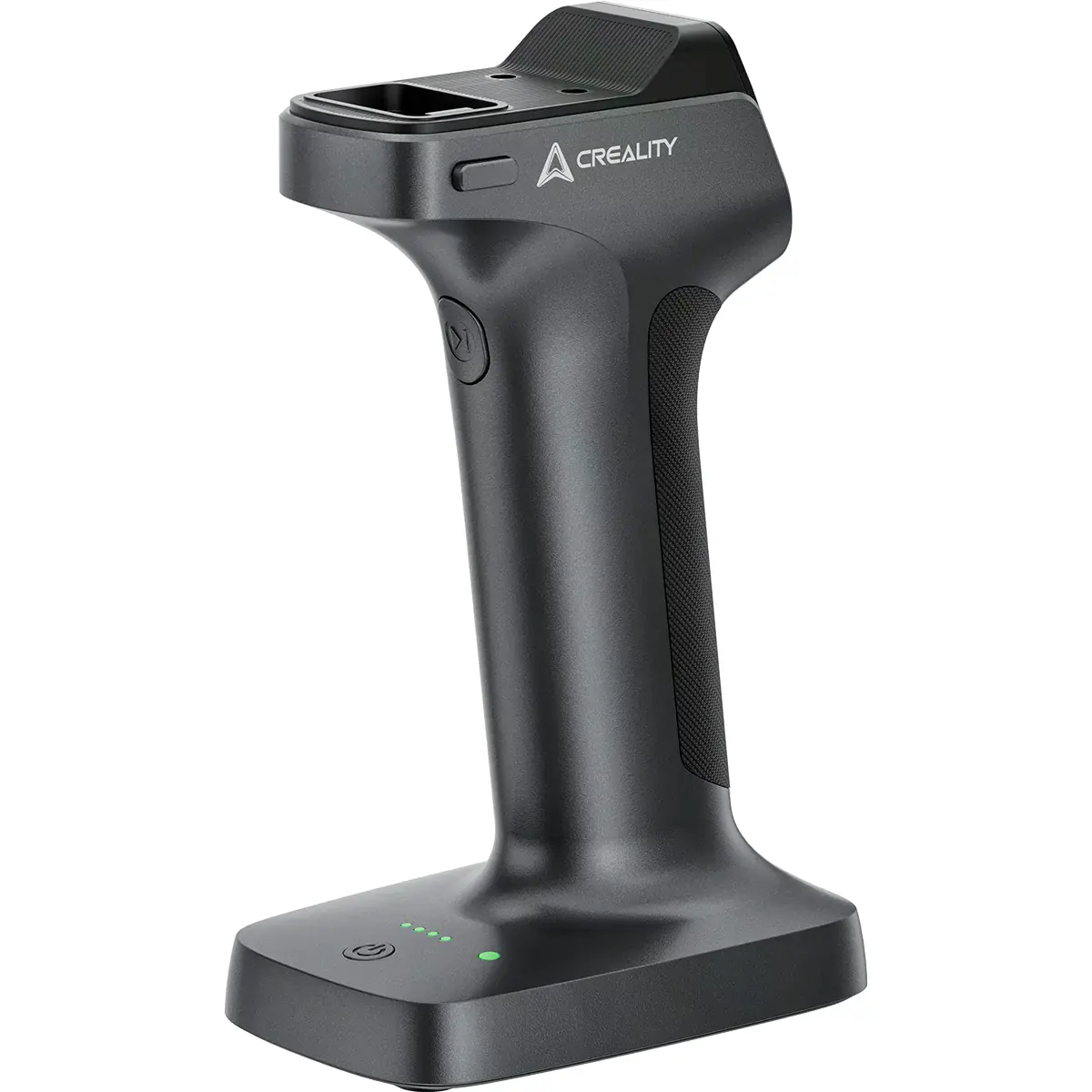

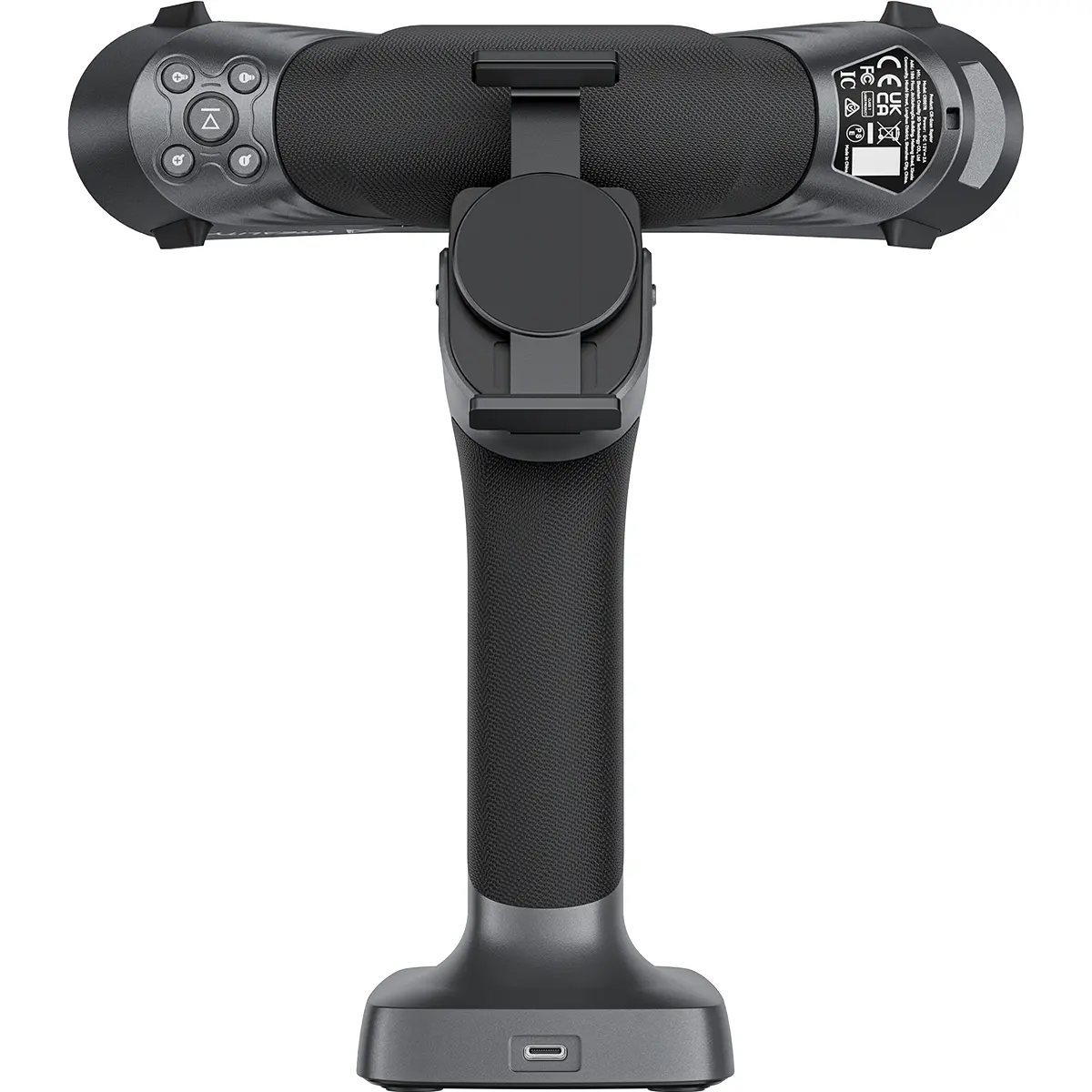

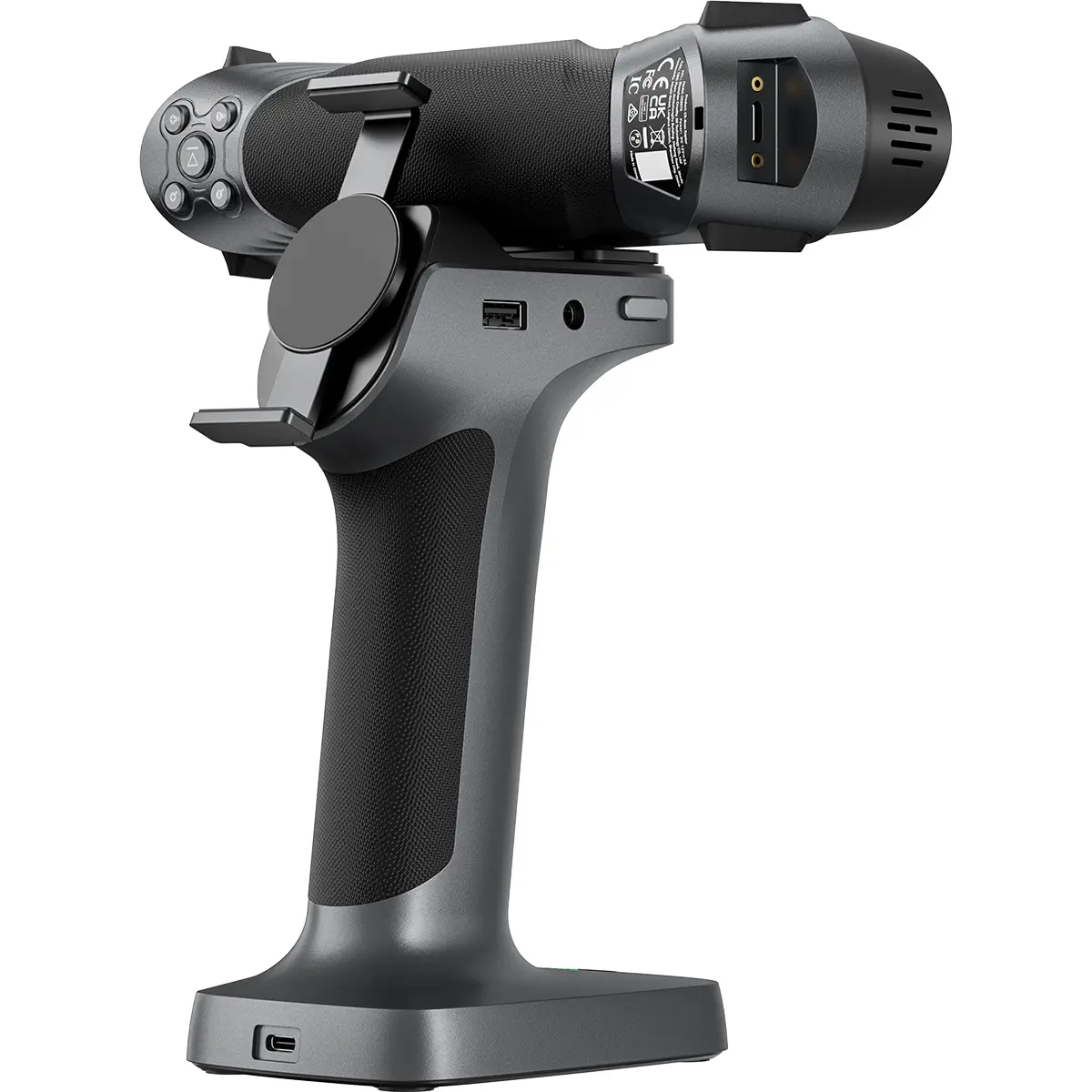

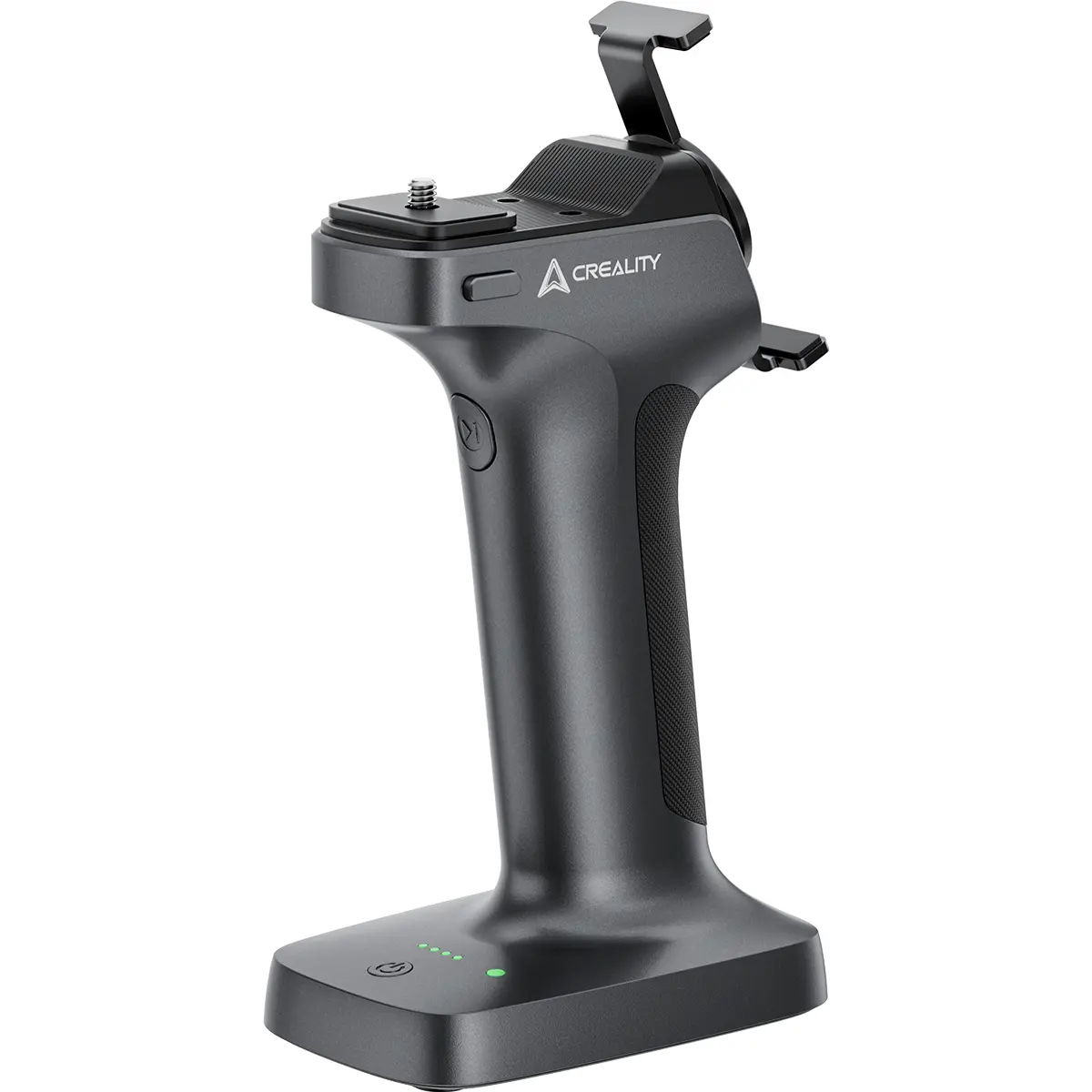

✅ Digitalização sem fios com Scan Bridge
O kit Scan Bridge inclui uma pega de digitalização e carregamento sem fios, com comunicação Wi-Fi 6 na banda de 5 GHz. O fabricante anuncia uma taxa de transmissão até 4,7 Gbps e uma latência mínima de 10 ms em condições específicas. O sistema permite transmitir os dados de digitalização para o computador sem ligação direta por cabo entre o scanner e o computador. Também permite utilizar um smartphone como ecrã remoto do software Creality Scan, através da função de espelhamento sem fios, proporcionando maior liberdade de movimentos durante a captura.

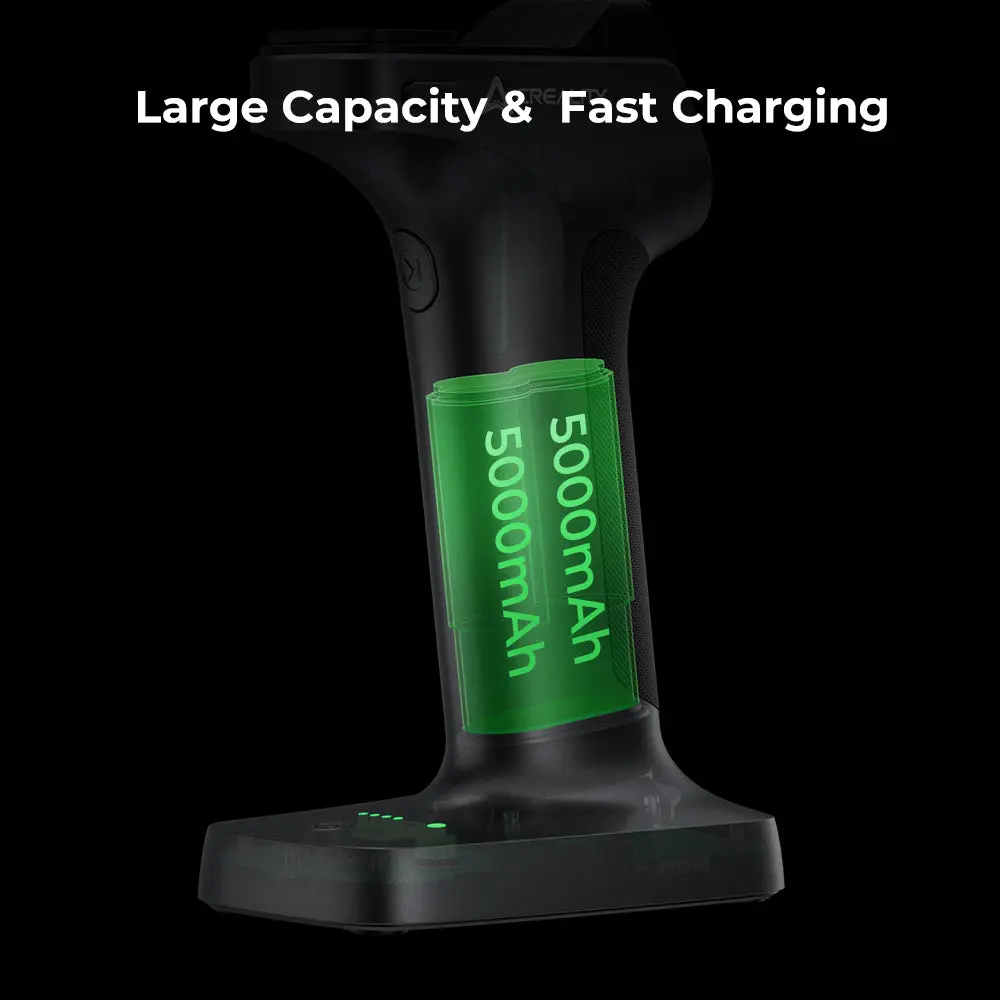

✅ Alimentação portátil por bateria
O Scan Bridge integra uma bateria recarregável de iões de lítio, com capacidade energética anunciada de 35 400 mWh, permitindo utilizar o scanner sem alimentação contínua por cabo. O fabricante anuncia uma autonomia até 4 horas e carregamento até 80% em aproximadamente 1,5 horas. O sistema suporta carregamento rápido até 30 W, sendo indicado no manual um tempo aproximado de 2,5 horas para carregamento completo com um carregador compatível.

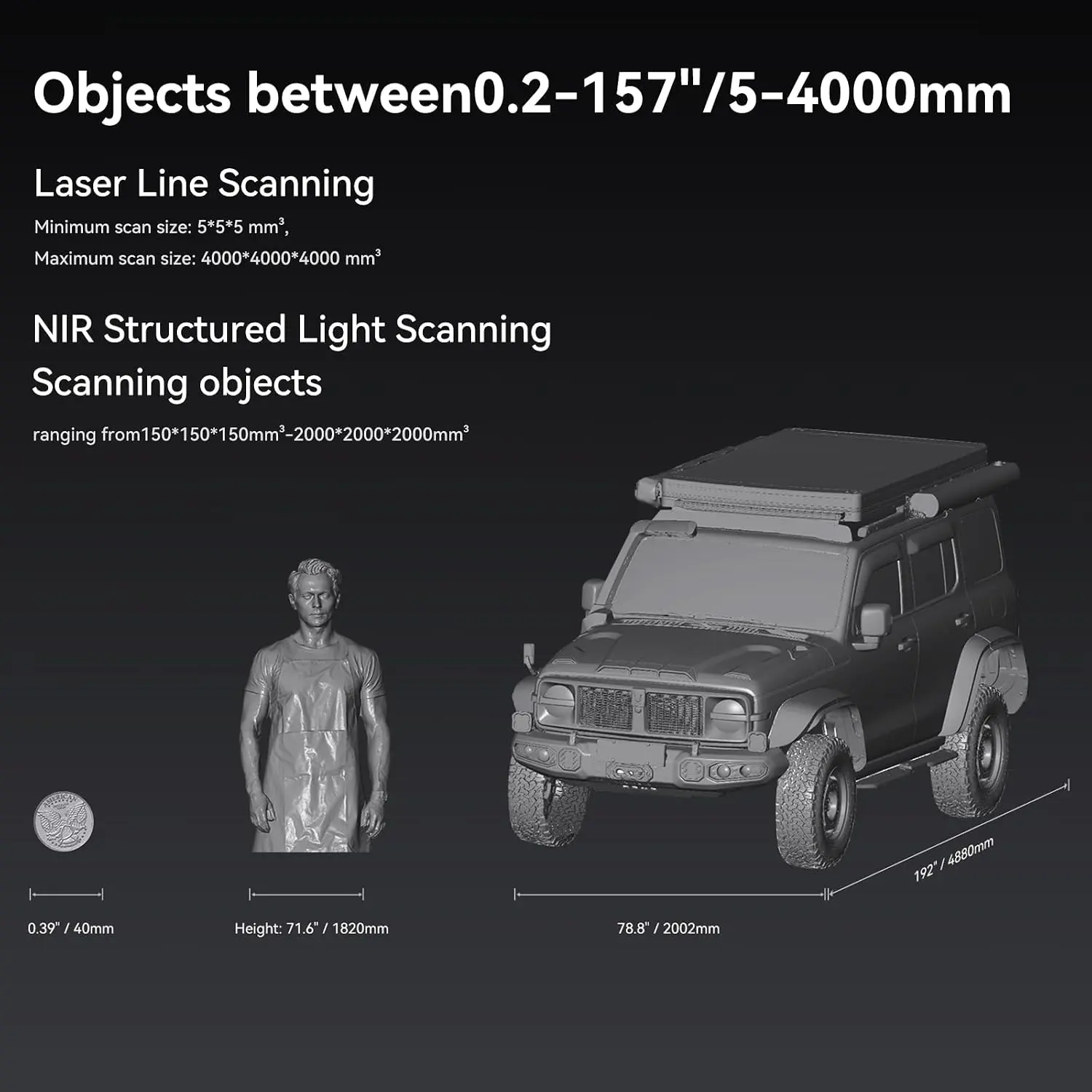

✅ Captura de objetos de diferentes dimensões
A combinação de laser azul e luz estruturada NIR permite digitalizar objetos com dimensões muito diferentes. O modo laser suporta volumes de digitalização anunciados entre 5 × 5 × 5 mm e 4000 × 4000 × 4000 mm, enquanto o modo NIR se destina a objetos entre 150 × 150 × 150 mm e 2000 × 2000 × 2000 mm. O modo NIR também facilita a digitalização de rostos e corpos humanos, podendo dispensar marcadores quando as características geométricas ou de textura permitem um rastreio estável.

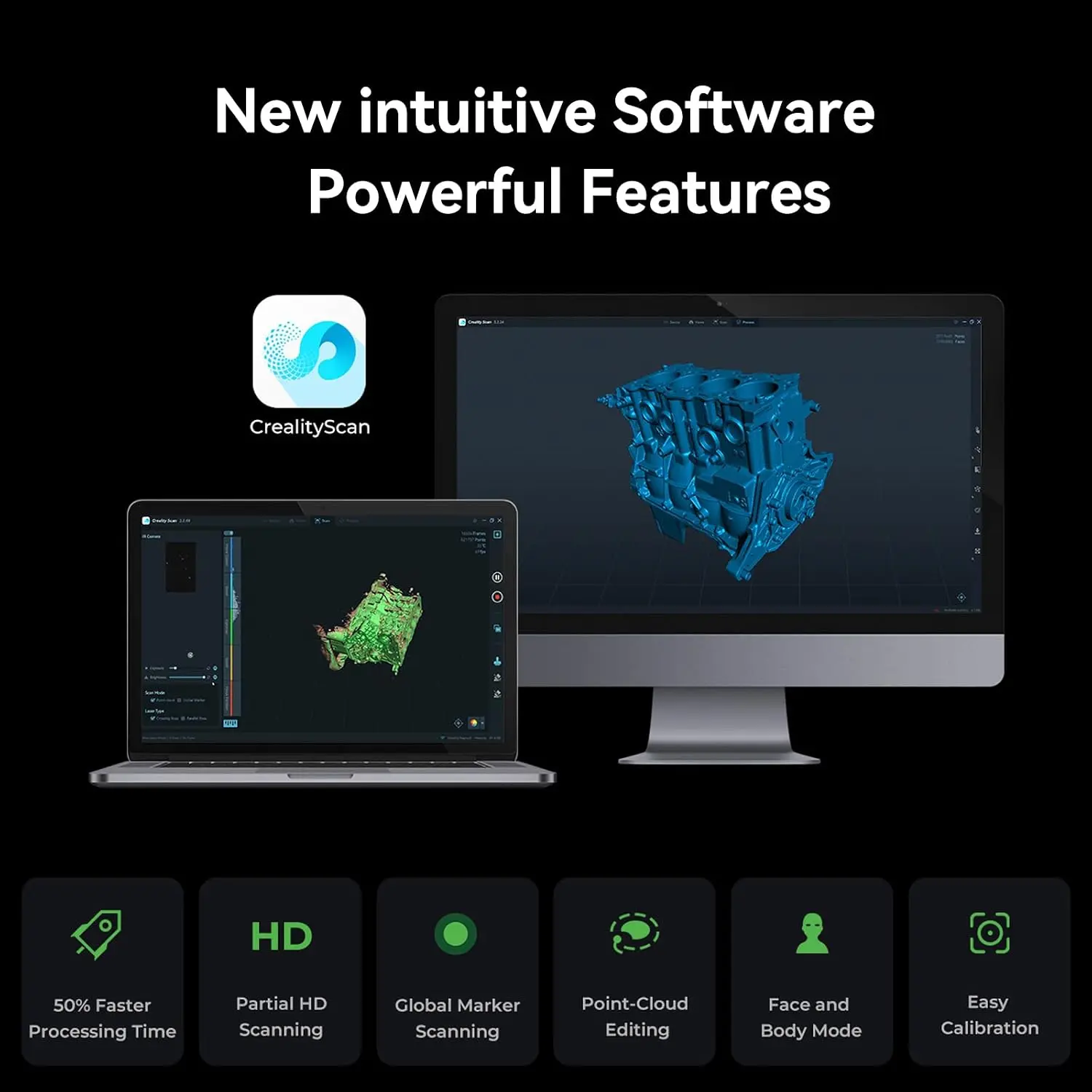

✅ Captura de cor e integração profissional
O scanner suporta captura de texturas a cores de 24 bits e integra uma câmara de imagem 3D de 2,3 MP. O software Creality Scan disponibiliza ferramentas de alinhamento, calibração, edição de nuvens de pontos e processamento de modelos tridimensionais. Os dados podem ser exportados nos formatos OBJ, STL, PLY e ASC para utilização posterior em aplicações de CAD, inspeção, engenharia inversa e impressão 3D.
ESPECIFICAÇÕES
• Identificação
- Marca: Creality
- Modelo: RaptorX
- Designação comercial: RaptorX & Scan Bridge Kit
- Referência do fabricante: 4008050054
- SKU: CRE-4008050054
- EAN: 6971636405283
- Tipo: Scanner 3D profissional com tecnologia híbrida e sistema de digitalização sem fios
• Tecnologia de digitalização
- Fontes de luz
· Laser azul cruzado: 34 linhas
· Laser azul paralelo: 7 linhas
· Luz estruturada: NIR binocular
- Precisão com laser: Até 0,02 mm
- Precisão volumétrica com laser: 0,02 mm + 0,06 mm/m
- Precisão com NIR: Até 0,05 mm
- Precisão volumétrica com NIR: 0,05 mm + 0,1 mm/m
- Resolução 3D
· Laser: 0,02–2 mm
· NIR: 0,1–2 mm
• Desempenho
- Velocidade máxima com laser: 60 fps
- Velocidade máxima com NIR: 30 fps
- Taxa de aquisição
· Laser paralelo: Até 420 000 medições/s
· Laser cruzado: Até 1 020 000 medições/s
· Luz NIR: Até 3 580 000 medições/s
- Volume mínimo de digitalização
· Laser: 5 × 5 × 5 mm
· NIR: 150 × 150 × 150 mm
- Volume máximo de digitalização anunciado
· Laser: 4000 × 4000 × 4000 mm
· NIR: 2000 × 2000 × 2000 mm
- Distância de trabalho
· Laser paralelo: 150–400 mm
· Laser cruzado: 200–600 mm
· NIR: 170–1000 mm
- Área de captura individual
· Laser paralelo: 270 × 170 mm a 300 mm
· Laser cruzado: 270 × 170 mm a 300 mm; até 452 × 348 mm a 600 mm
· NIR: 665 × 574 mm a 1000 mm
- Condições de iluminação exterior
· Laser paralelo: Até 50 000 lux
· Laser cruzado: Até 100 000 lux
· NIR: Até 30 000 lux
• Captura de imagem
- Câmara de imagem 3D: 2,3 MP
- Resolução da câmara 3D: 1920 × 1200 píxeis
- Captura de cor: 24 bits
- Estabilização de rastreio: Tecnologia One-Shot em modo NIR
- Compensação térmica: Sim
- Unidade de medição inercial (IMU): Sim
- Iluminação auxiliar RGB: 12 LEDs brancos
- Iluminação auxiliar para reconhecimento de marcadores: 12 LEDs azuis
• Conectividade e alimentação
- Ligação por cabo do scanner: USB-C / USB 3.0
- Ligação sem fios: Wi-Fi 6
- Banda de frequência sem fios: 5 GHz
- Sistema sem fios: Scan Bridge
- Taxa de transmissão anunciada: Até 4,7 Gbps
- Latência mínima anunciada: 10 ms
- Velocidade de digitalização com Scan Bridge
· Laser paralelo: Até 50 fps
· NIR: Até 30 fps
- Tipo de bateria: Iões de lítio
- Configuração da bateria do Scan Bridge: 2 células de 5000 mAh
- Capacidade energética anunciada: 35 400 mWh
- Autonomia anunciada: Até 4 h
- Potência de carregamento rápido: Até 30 W
- Protocolos de carregamento: PD / AFC / FCP
- Carregamento até 80%: Aproximadamente 1,5 h
- Carregamento completo: Aproximadamente 2,5 h com carregador de 30 W
- Porta de carregamento do Scan Bridge: USB-C
- Interface de comunicação do Scan Bridge: USB-A / USB 3.0
- Alimentação do scanner: 12 V / 2 A
- Interfaces de alimentação do Scan Bridge: DC 12 V / USB 5 V
• Software e compatibilidade
- Software: Creality Scan
- Sistemas operativos: Windows / macOS
- Modos de alinhamento
· Laser: Marcadores
· NIR: Marcadores / Geometria / Textura
- Formatos de exportação: OBJ / STL / PLY / ASC
- Processamento de nuvens de pontos: Sim
- Calibração de alta precisão: Sim
- Integração com aplicações externas de CAD e inspeção: Através da exportação de dados compatíveis
• Características físicas
- Dimensões do scanner: 215 × 50 × 74 mm

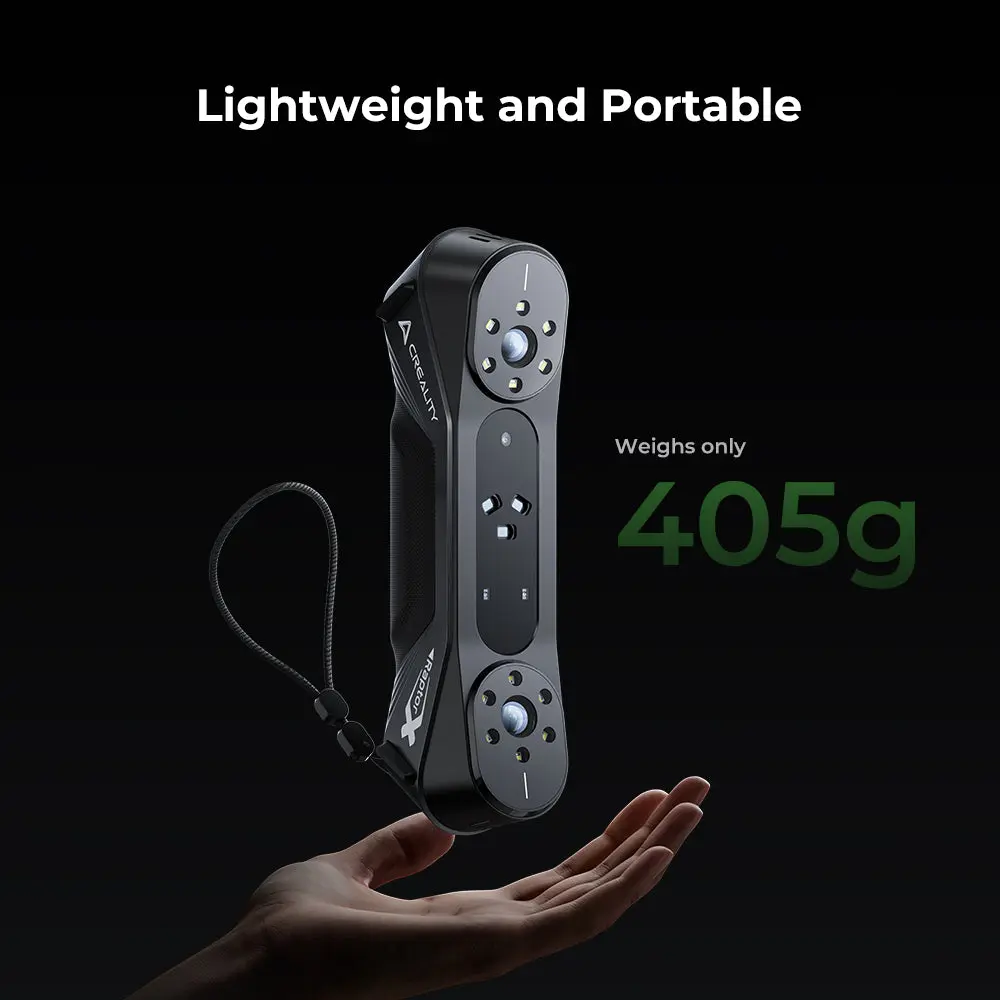

- Peso do scanner: 405 g
- Dimensões do Scan Bridge: 193,7 × 119,8 × 81,7 mm
- Peso do Scan Bridge: 444 g
- Temperatura de funcionamento: -10 °C a 40 °C
- Humidade relativa de funcionamento: 0–90%
CONTEÚDO DA EMBALAGEM
◆ 1 × Scanner 3D Creality RaptorX.
◆ 1 × Pega de digitalização e carregamento sem fios Scan Bridge.
◆ 1 × Placa de calibração de vidro de alta precisão.
◆ 1 × Peça de fixação rápida com aperto manual.
◆ 1 × Suporte magnético para smartphone.
◆ 1 × Adaptador USB Wi-Fi 6.
◆ 1 × Fonte de alimentação com adaptadores de tomada.
◆ 1 × Cabo de dados USB 3.0 (USB-C / USB-A).
◆ 1 × Cabo de dados para Scan Bridge.
◆ 1 × Cabo de carregamento rápido.
◆ 1 × Conjunto de marcadores refletivos de 3 mm e 6 mm.
◆ 1 × Adaptador USB-C.
◆ 1 × Pano de limpeza.
◆ 1 × Correia de segurança para o pulso.
◆ 1 × Conjunto de documentação com guia de início rápido, certificado e cartão de garantia.
◆ 1 × Mala de transporte e proteção.
NOTAS
◆ O kit Scan Bridge permite maior liberdade de movimentos durante a digitalização de objetos volumosos e inclui uma pega com bateria recarregável.
◆ A digitalização sem fios requer a ligação do scanner à pega Scan Bridge através do cabo de dados apropriado e a comunicação sem fios entre o Scan Bridge e o computador.
◆ O smartphone pode ser utilizado como ecrã remoto do software Creality Scan, mediante configuração da função de espelhamento sem fios.
◆ A autonomia depende do modo de digitalização, das condições de transmissão sem fios e do estado da bateria.
◆ Os modos de laser paralelo e cruzado requerem marcadores refletivos para o rastreio, de acordo com o manual do fabricante.
◆ O modo NIR permite digitalização sem marcadores em condições adequadas, podendo ser necessário utilizar marcadores ou alinhamento por textura em superfícies com características geométricas insuficientes.
◆ As velocidades máximas de aquisição e de digitalização são específicas de cada modo de funcionamento e podem variar com a utilização do sistema sem fios.
◆ A precisão anunciada é determinada em condições laboratoriais e depende da calibração, da distância de trabalho, das condições ambientais e das características do objeto.
◆ A digitalização de superfícies pretas e metálicas sem spray depende das características do material, da sua refletividade e das condições de iluminação.
◆ Para aplicações que exijam elevada precisão, recomenda-se a calibração antes da digitalização.
