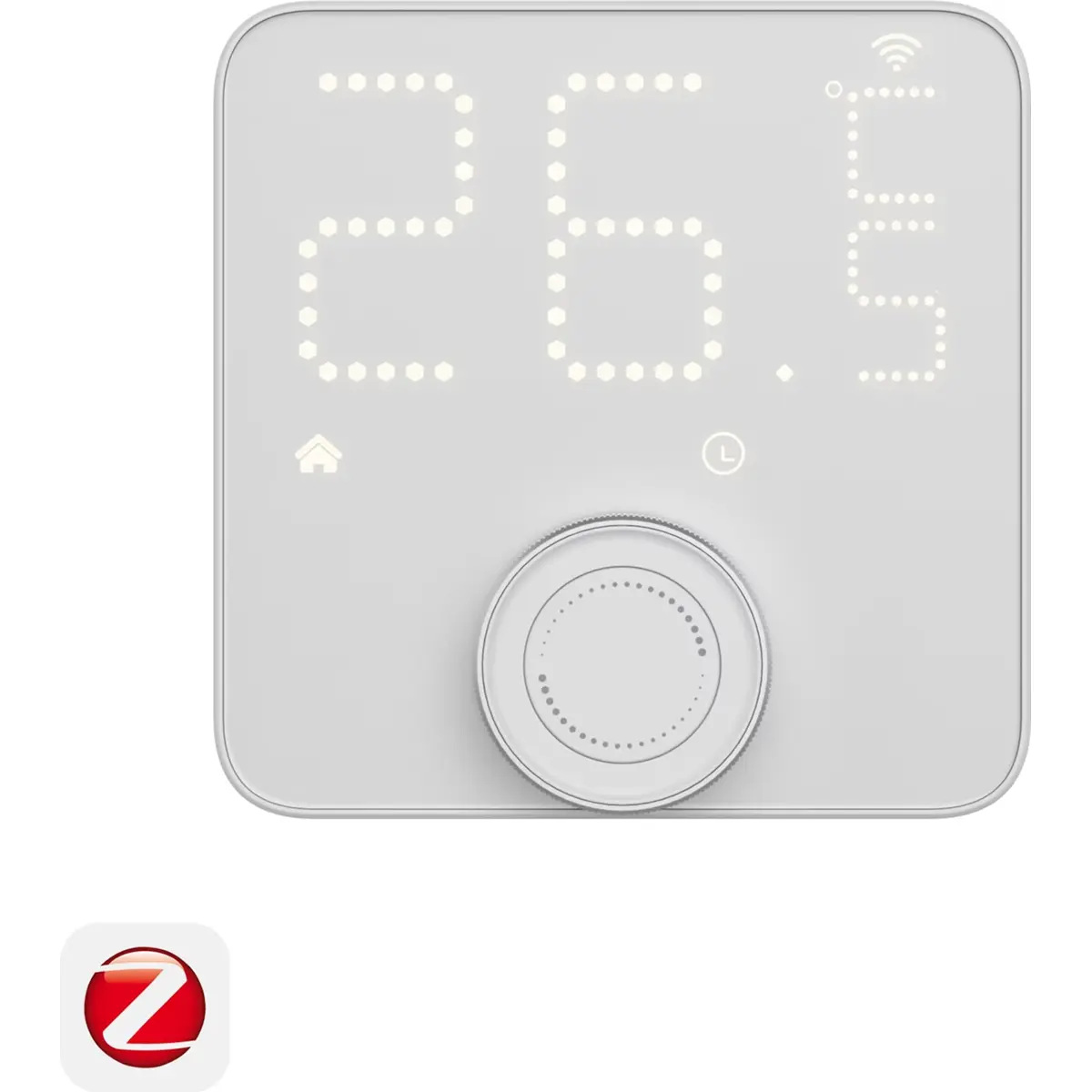

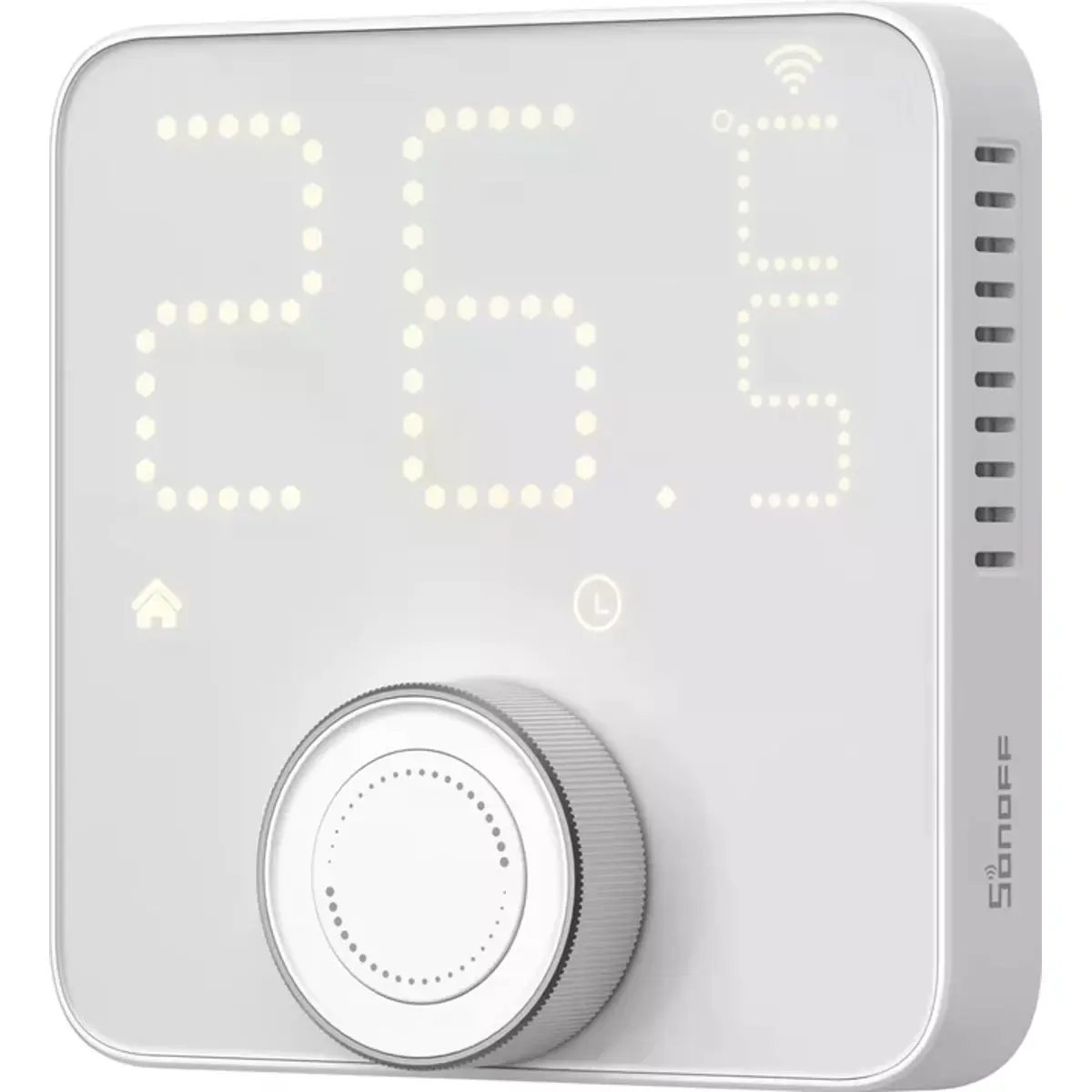

Sonoff TP-WGZBA - Termóstato Inteligente Zigbee

O TP-WGZBA é um painel de termóstato inteligente Zigbee concebido para tornar o aquecimento doméstico mais inteligente, flexível e confortável. Suporta controlo alimentado e por contacto seco, garantindo uma maior compatibilidade com diferentes sistemas de aquecimento.
Com horários de aquecimento flexíveis, controlo intuitivo através de um seletor, deteção inteligente de movimento e monitorização precisa da temperatura, proporciona um controlo conveniente do aquecimento diário. A deteção inteligente de janelas abertas também ajuda a reduzir o consumo desnecessário de energia, tornando a casa mais eficiente.

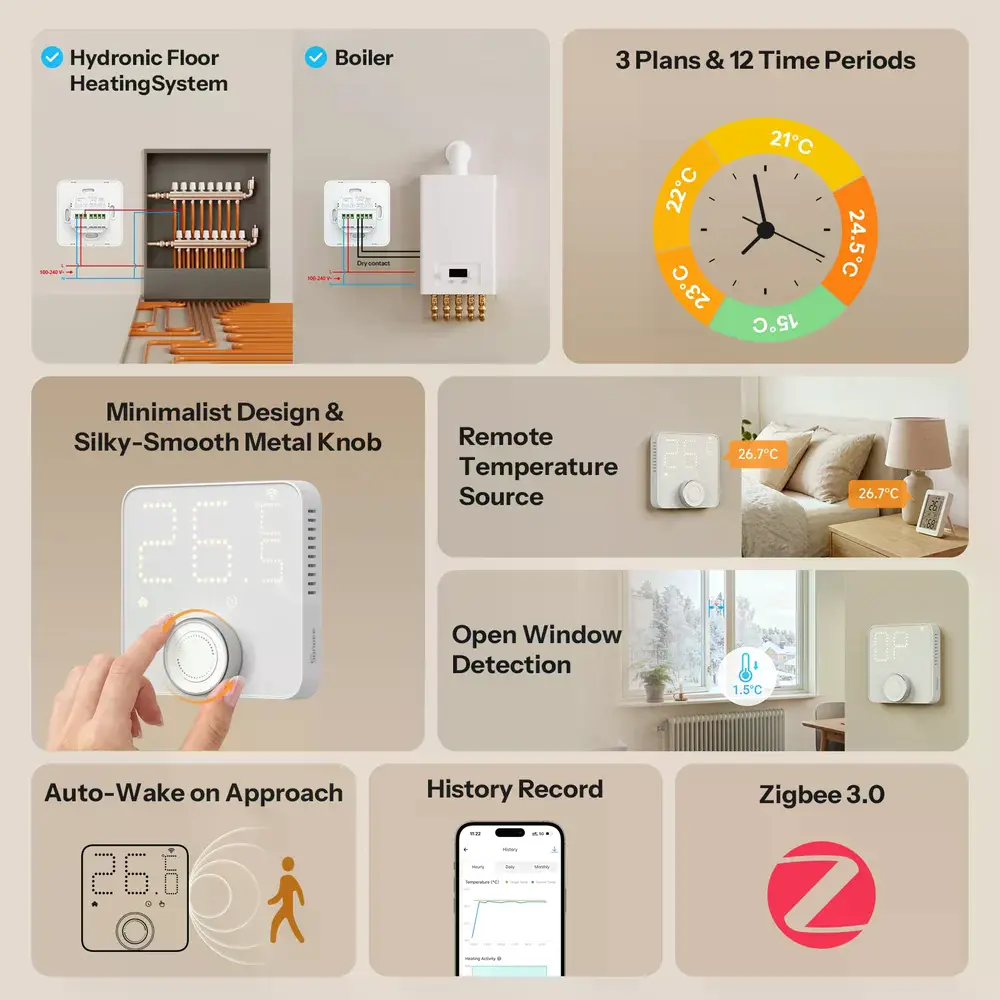

PRINCIPAIS CARACTERÍSTICAS

• Controlo de atuadores de piso radiante hidráulico e de caldeiras.
• Programação semanal flexível, com planos alternáveis para diferentes rotinas.
• Horários que continuam a funcionar sem ligação Zigbee.
• Ajuste intuitivo da temperatura através de seletor físico.
• Ecrã que acende ao aproximar-se e apaga ao afastar-se.
• Aquecimento adaptado à ocupação da divisão.
• Paragem automática da caldeira ao atingir a temperatura-alvo.
• Leitura de temperatura mais precisa com sensor remoto ou compensação de desvio.

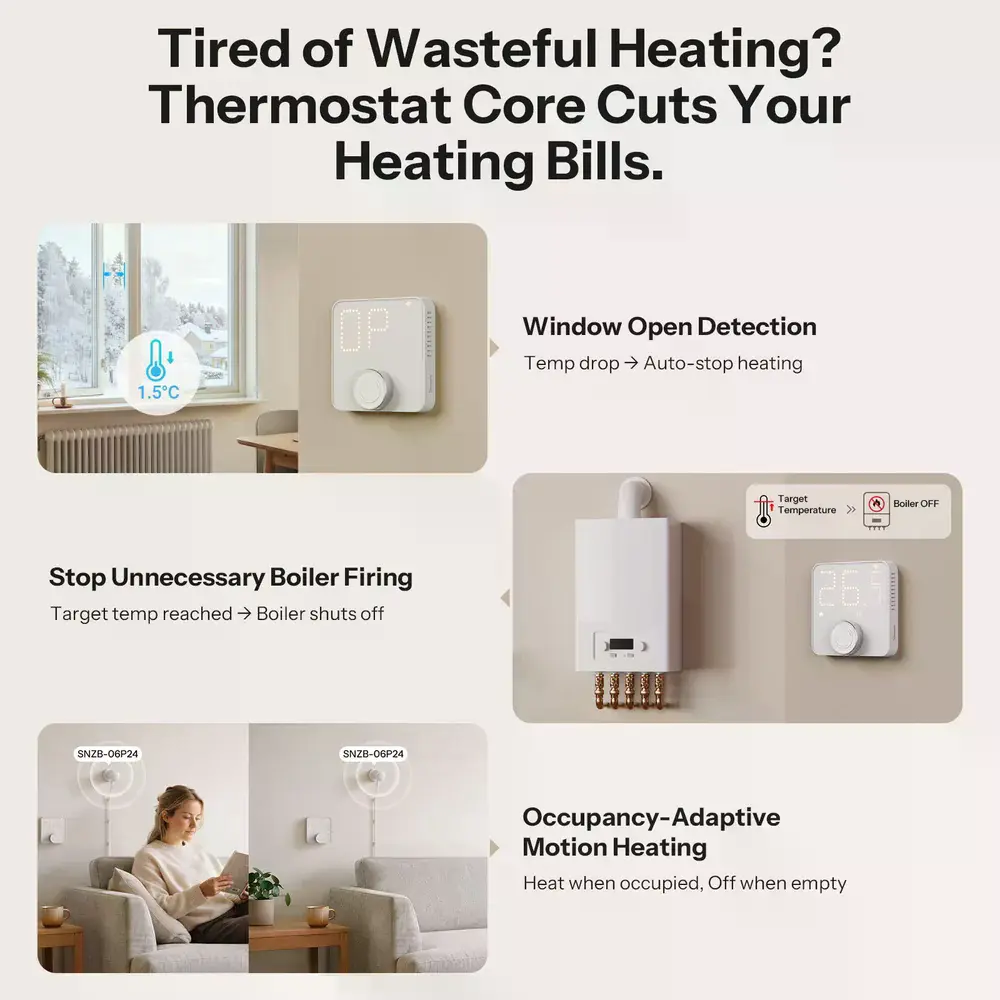

• Pausa automática do aquecimento ao abrir uma janela.
• Consulta do histórico de temperaturas e da atividade de aquecimento.
• Proteções de segurança integradas.
• Integração com a Apple Home e com plataformas de código aberto.

ESPECIFICAÇÕES

• Tipo de produto: Termóstato inteligente Zigbee
• Modelo: TP-WGZBA
• Ligação sem fios: Zigbee 3.0
• Norma Zigbee: IEEE 802.15.4
• Sistema aplicável: Sistema de aquecimento de água
• Método de instalação: Montagem embutida na parede
• Parâmetros nominais: Máx. 3 A, 100–240 V~, 50/60 Hz
• Saída do atuador de aquecimento de água:
  • Tipo de saída: Saída de relé ativa
  • Carga máxima de saída: 3 A
  • Tipo de carga: Carga resistiva
• Saída de controlo da caldeira:
  • Tipo de saída: Saída de contacto seco passivo
  • Terminais de controlo da caldeira: COM, NO
• Lógica do relé:
  • Predefinição: Normalmente Aberto (NO)
  • Configurável na aplicação eWeLink: atuador NO/NC e caldeira NO/NC
• Modos de funcionamento: Manual, Automático e Anticongelamento (OFF)
• Programação:
  • Planos de aquecimento: 3 planos semanais independentes, personalizáveis e alternáveis
  • Períodos de temperatura: até 12 por dia
  • Relógio de tempo real (RTC) integrado, com horários guardados localmente
• Intervalo de regulação da temperatura: 5–30 °C
• Medição de temperatura:
  • Sensor de temperatura integrado
  • Fonte de temperatura remota: SNZB-02, SNZB-02P, SNZB-02D, SNZB-02WD, SNZB-02LD, SNZB-02B, SNZB-02M
  • Ajuste manual do desvio de temperatura
• Sensor de temperatura do piso: NTC externo (NTC de 10 kΩ, valor B 3950 K)
• Deteção de janela aberta:
  • Deteção automática por queda de temperatura
  • Sensores de porta/janela suportados: SNZB-04, SNZB-04P, SNZB-04PR2
  • Ação: pausa do aquecimento com ativação do modo anticongelamento
• Distância de deteção do radar:
  • Baixa: aprox. 0,3 m
  • Média: aprox. 0,6 m
  • Alta: aprox. 1 m

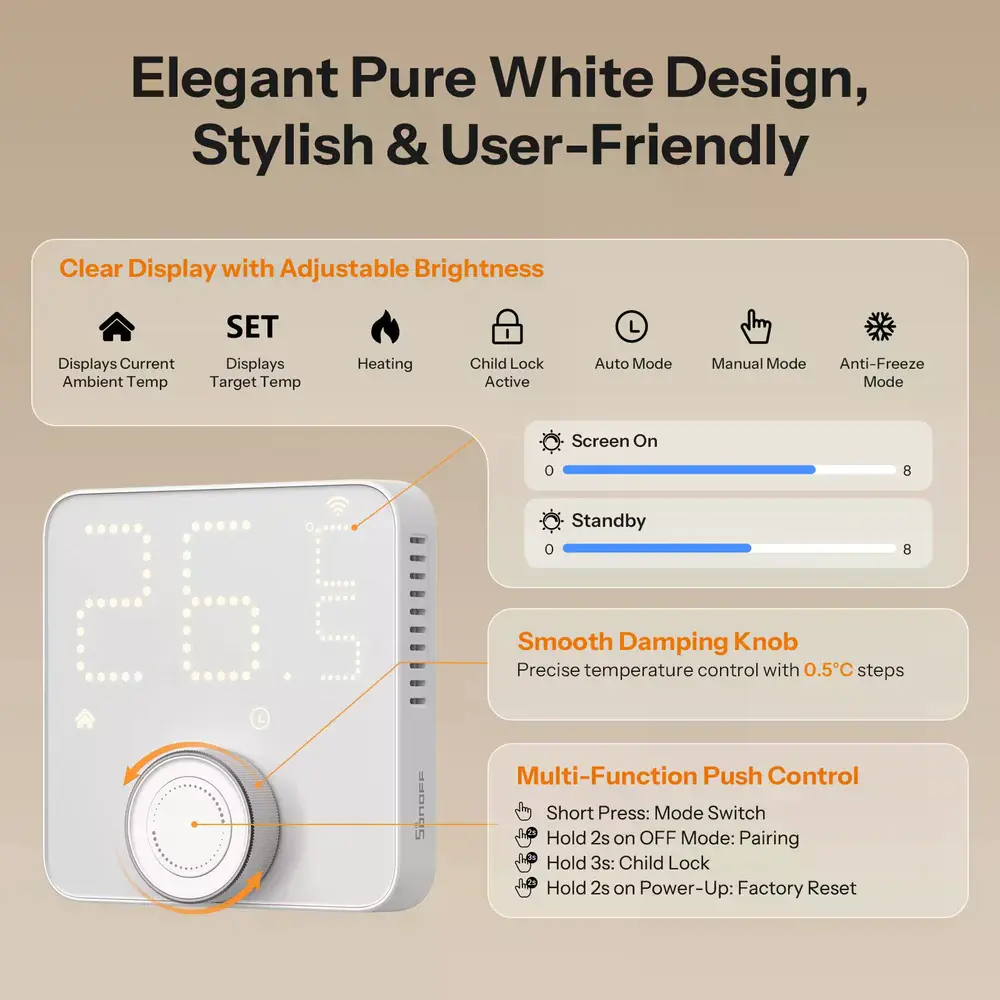

• Ecrã: brilho ajustável
• Dados históricos:
  • Registos: temperatura-alvo, temperatura real e atividade de aquecimento
  • Armazenamento: até 6 meses
• Proteções:
  • Bloqueio infantil
  • Modo anticongelamento
  • Proteção contra sobreaquecimento através de NTC externo

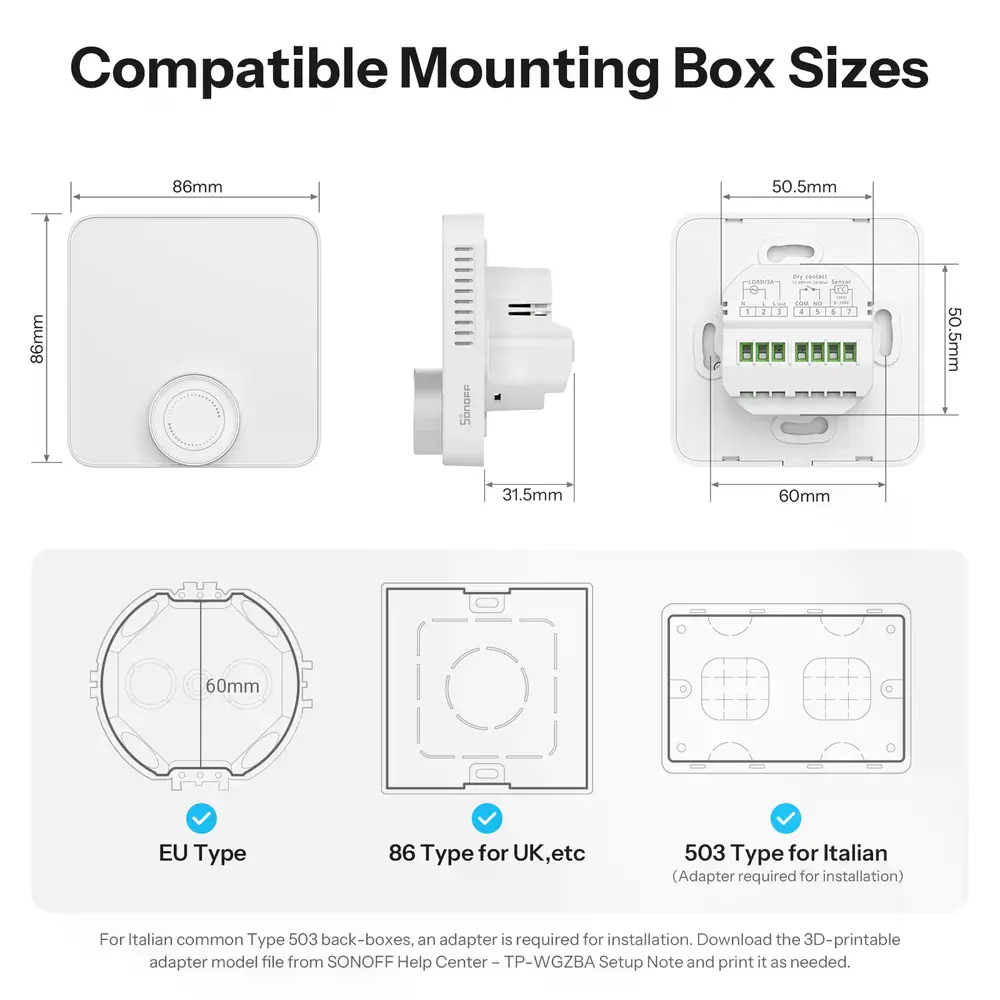

• Dimensões do produto: 86 × 86 × 45,5 mm
• Profundidade na parede: 31,5 mm
• Distância entre os orifícios dos parafusos de montagem: 60 mm
• Peso líquido: 155 g
• Material da caixa: PC
• Cor do produto: Branco
• Temperatura de funcionamento: 0 °C a 50 °C
• Humidade de funcionamento: ≤ 90% HR, sem condensação
• Altitude de funcionamento: 2000 m
• Tensão de impulso nominal: 4 kV
• Secção dos condutores (recomendada): 24 AWG–12 AWG (0,2 mm²–3,5 mm²)
• Ciclos de operação automática: 10 000 ciclos
• Tipo de ação do controlador: 1.B
• Certificações: CE, RoHS
• Compatibilidade:
  • Requer um gateway (hub) Zigbee
  • Aplicação: eWeLink
  • Apple Home: através de Matter Bridge (Bridge-M ou eWeLink CUBE)
  • Zigbee2MQTT: versão 2.14.0 ou superior
  • ZHA: suporte nativo proposto no pull request #5201, ainda não integrado; configuração manual por script (aplica-se também ao SmartThings)

NOTAS

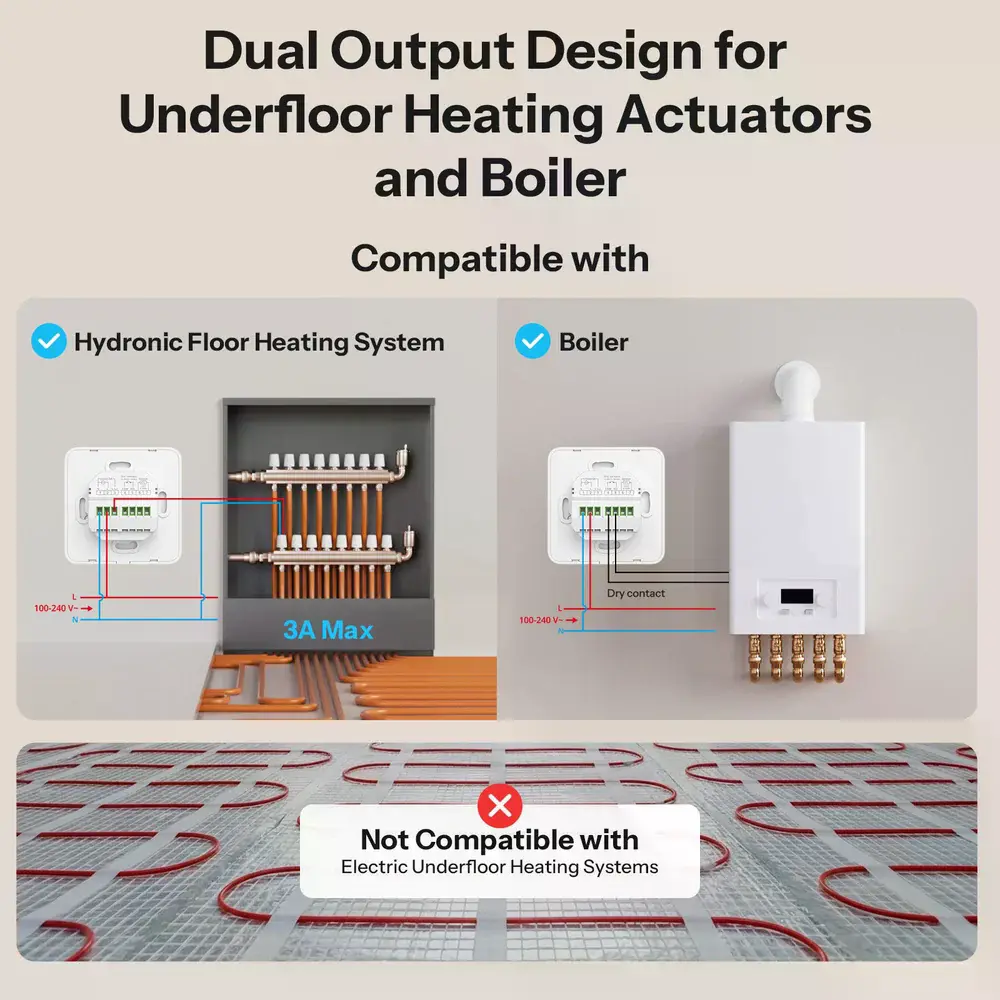

• Não é adequado para ligação direta a sistemas de aquecimento elétrico por piso radiante, uma vez que a maioria destes excede a carga máxima de 3 A da saída de relé.

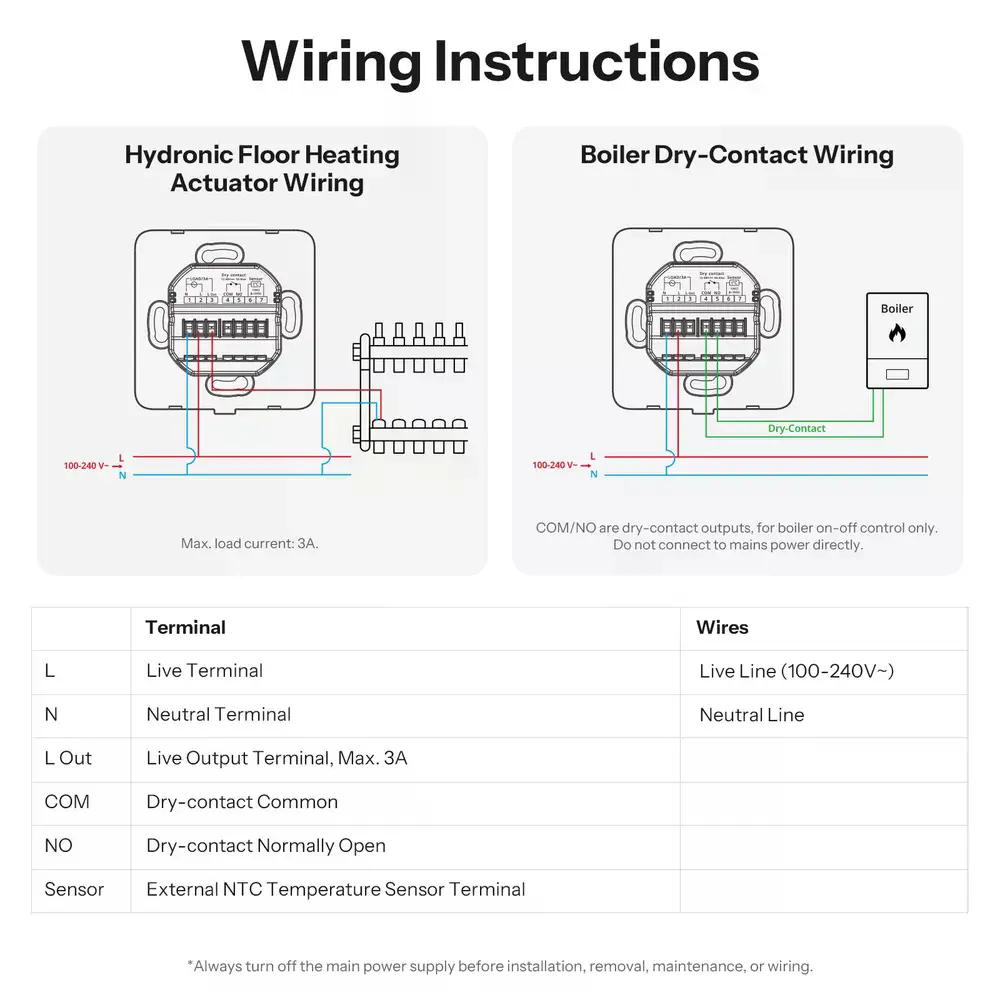

• Os terminais COM e NO são contactos sem potencial, destinados apenas ao controlo da caldeira. Não os ligue à rede elétrica.
• A lógica de relé predefinida (NO) é adequada a atuadores de piso radiante hidráulico Normalmente Fechados (NC) e a caldeiras com contacto de controlo Normalmente Aberto (NO). Para atuadores NO ou caldeiras que necessitem de contacto NC, altere a configuração em "Definições do sistema de aquecimento" na aplicação eWeLink. Em caso de dúvida, consulte a etiqueta do produto, o manual da caldeira ou o instalador do sistema de aquecimento.
• Os horários continuam a funcionar sem ligação Zigbee desde que o termóstato permaneça ligado à alimentação.
• O sensor de temperatura externo é opcional; por predefinição, é utilizado o sensor integrado. O sensor NTC não está incluído.
• Os sensores de temperatura remotos e os sensores de porta/janela devem estar ligados ao mesmo gateway SONOFF Zigbee que o termóstato.
• Com Zigbee2MQTT, é necessária a versão 2.14.0 ou superior; com versões anteriores, o dispositivo pode não ligar corretamente ou não ter todas as funcionalidades.
• Com ZHA, algumas funcionalidades não funcionam de origem enquanto o suporte nativo não for integrado. Para obter todas as funcionalidades, configure manualmente com o script disponível na Central de Ajuda SONOFF (TP-WGZBA Setup Note). O mesmo se aplica ao SmartThings.
• Para mudar de modo: ativar "Switch" entra no Modo Manual; desativar entra no Modo Anticongelamento (OFF). Para mudar para o Modo Automático, faça duplo clique no botão físico do dispositivo.
