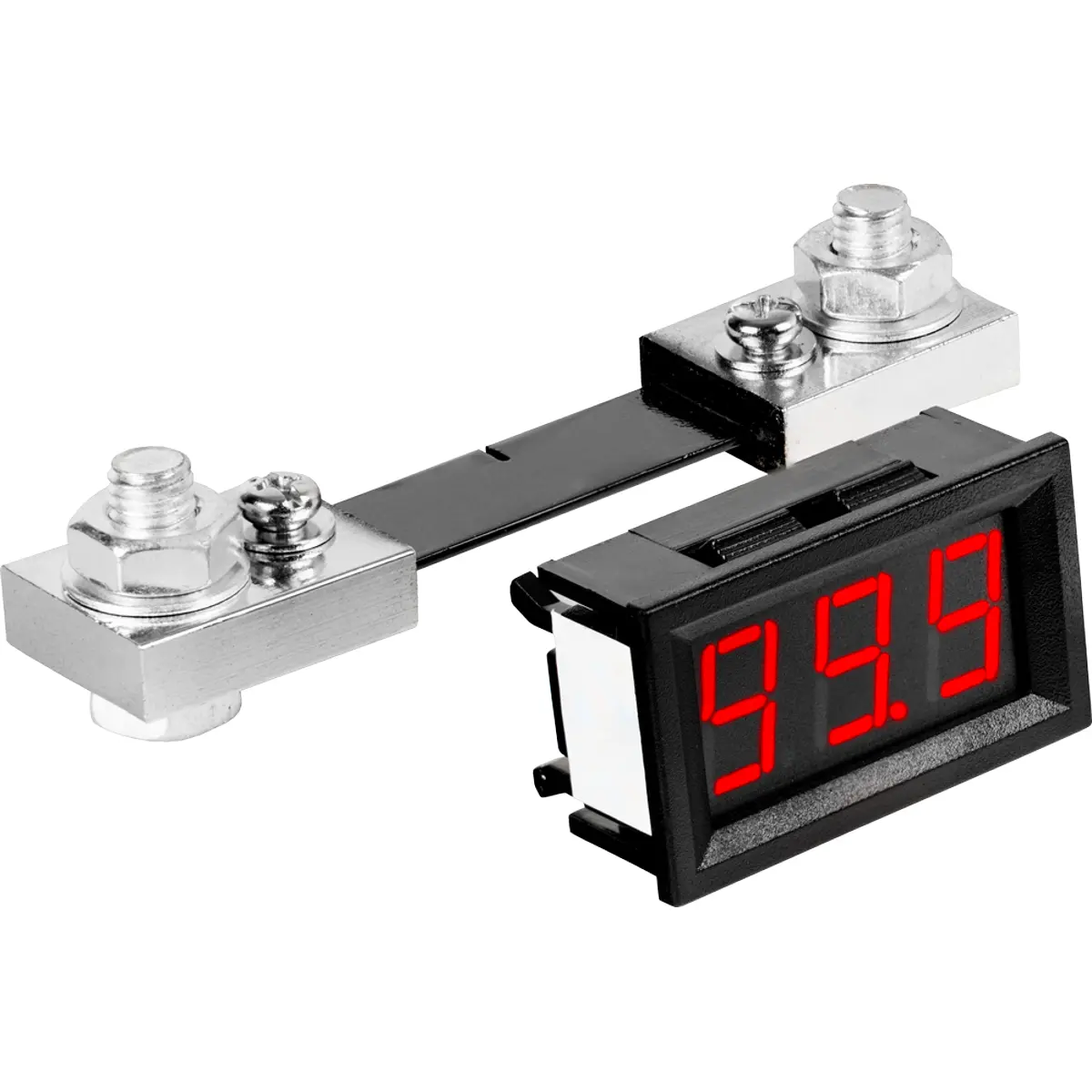

JOY-IT COM-AM03 - Amperimetro de painel digital 100A 4..30VDC 4 fios 48×29×22mm c/ shunt externo

Amperímetro digital para montagem em painel, para medição de corrente contínua até 100 A. Utiliza um shunt externo para efetuar a medição de corrente, evitando a dissipação de calor elevada no interior do próprio instrumento e permitindo uma instalação flexível em sistemas de corrente contínua. Tem um visor LED vermelho de 3 dígitos, com 0,56” por dígito, resolução de 0,1 A e atualização a cada 500 ms.

A precisão de ±1 % +2 dígitos e o potenciómetro de calibração integrado permitem ajustar a leitura de acordo com as características do shunt utilizado. Com alimentação de 4 a 30 V DC, construção compacta e ligação a 4 fios, o COM-AM03 é adequado para monitorização de sistemas DC de elevada potência, baterias, instalações solares, equipamentos laboratoriais e outros sistemas de medição e controlo.

ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
    • Marca: Joy-IT
    • Modelo: COM-AM03
    • Tipo: Amperímetro digital CC para montagem em painel
    • EAN: 4250236830889
◾ Medição
    • Faixa de medição: 0–100 A CC
    • Resolução: 0,1 A
    • Precisão: ±1 % + 2 dígitos
    • Método de medição: Shunt externo
◾ Alimentação
    • Tensão de funcionamento: 4–30 V CC
    • Tipo de ligação: 4 fios

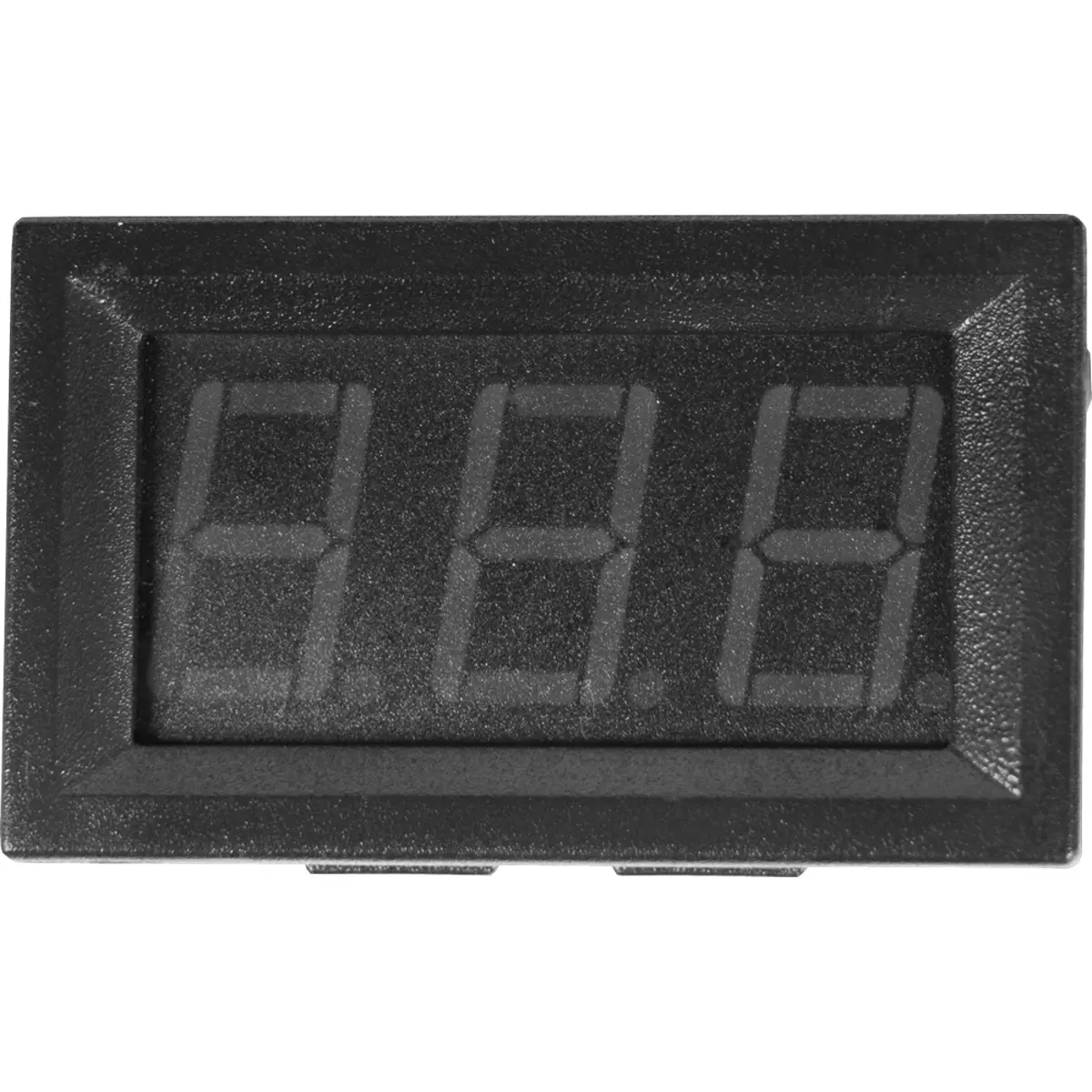

◾ Visor
    • Tipo: LED de segmentos
    • Número de dígitos: 3
    • Cor: Vermelho
    • Tamanho por dígito: 0,56"
    • Frequência de atualização: 500 ms
◾ Calibração
    • Potenciómetro de calibração: Integrado
    • Ajuste: Calibração da leitura de acordo com as características do shunt externo

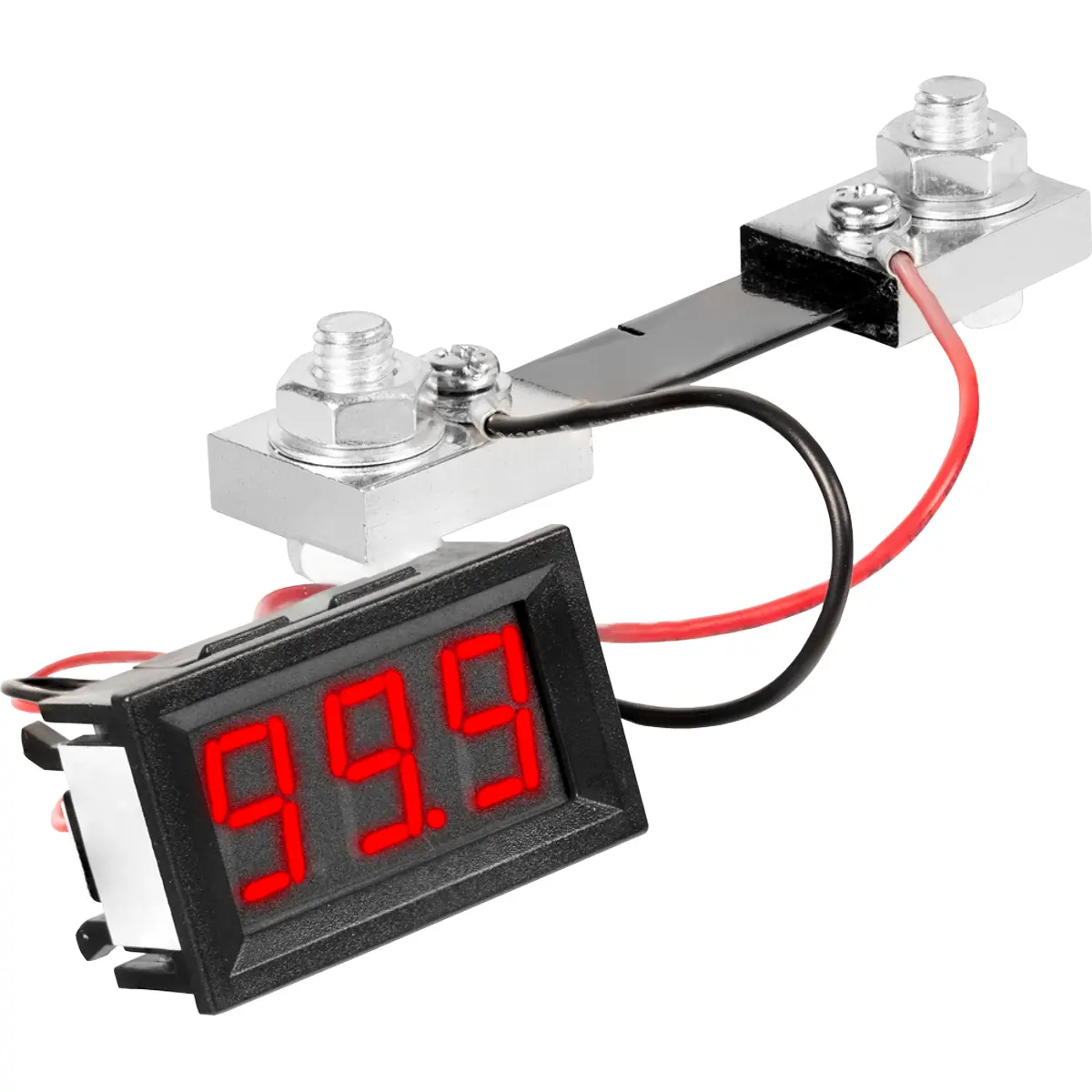

◾ Cablagem
    • Cabo vermelho espesso: Entrada da corrente medida
    • Cabo preto espesso: Saída da corrente medida
    • Cabo vermelho fino: Tensão de alimentação entrada
    • Cabo preto fino: Massa da alimentação
    • Comprimento dos cabos: 14 cm
◾ Shunt externo
    • Tipo: Resistor shunt externo
    • Dimensões: 103,5 × 22 × 25 mm
◾ Construção
    • Dimensões do amperímetro: 48 × 29 × 22 mm
    • Peso total: 147 g
◾ Condições de funcionamento
    • Temperatura: -10 °C a +65 °C

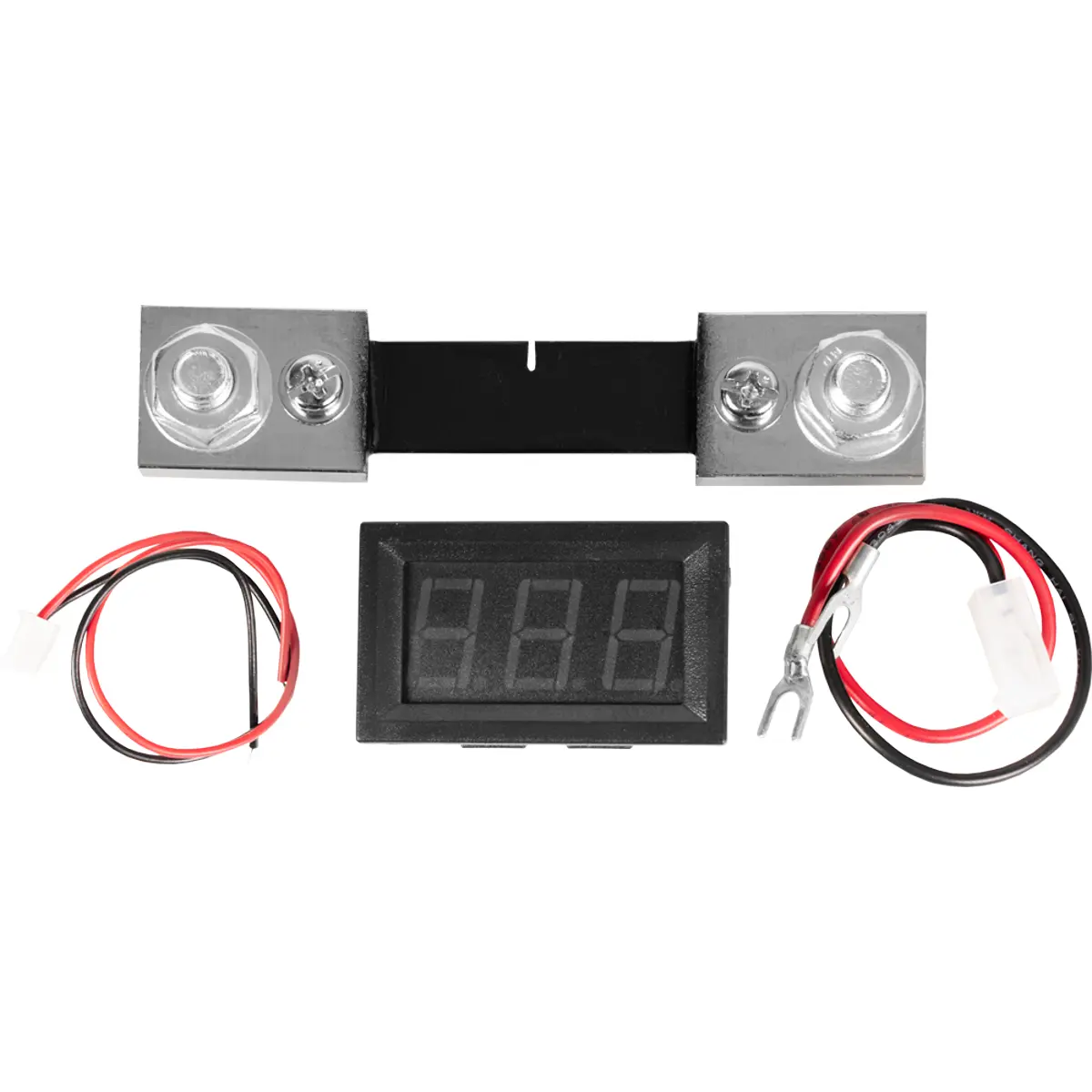

◾ Conteúdo da embalagem
    • 1x Amperímetro digital de painel
    • 1x Resistor shunt
    • Cabos de ligação
