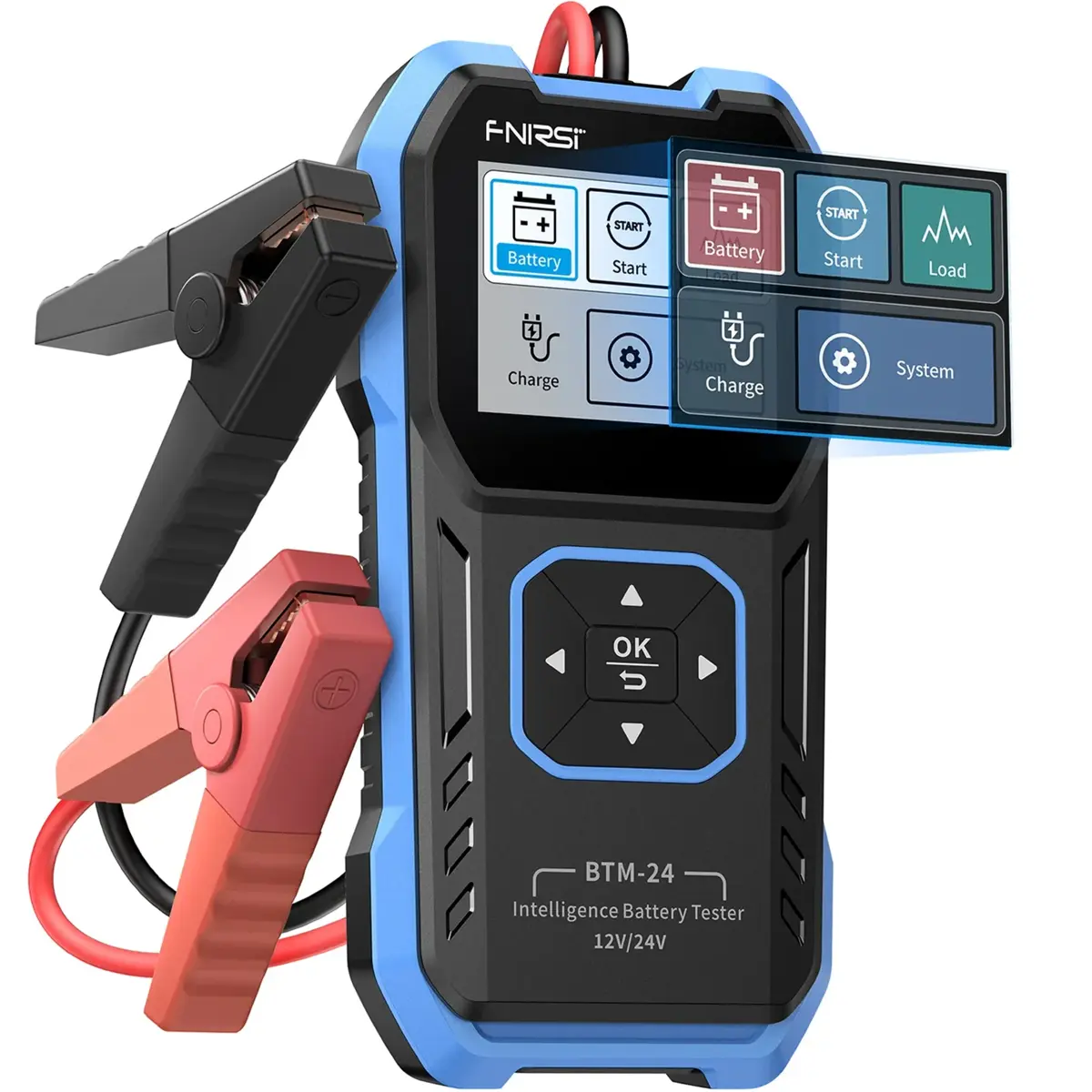

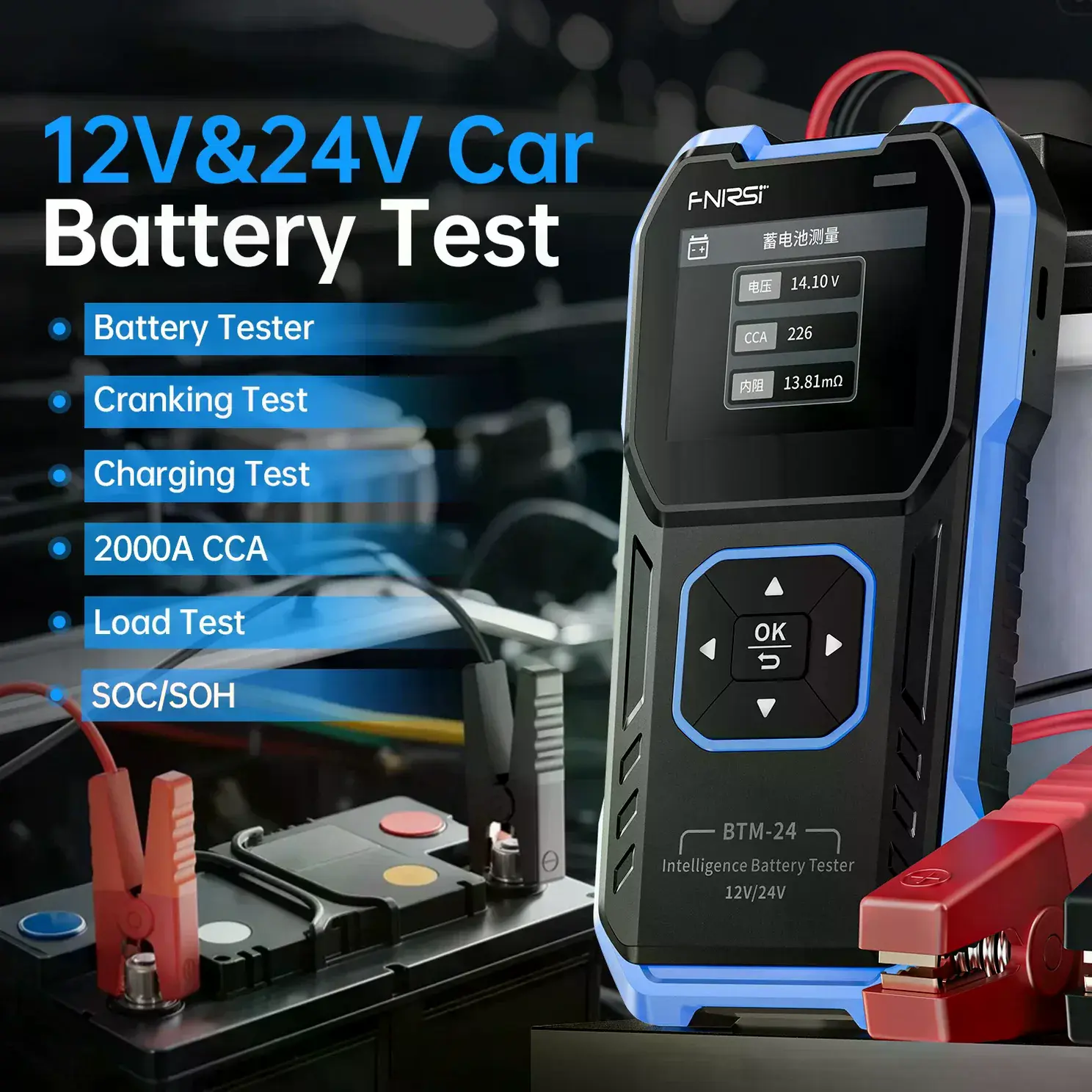

O testador de baterias FNIRSI BTM-24 é uma ferramenta compacta e profissional para verificações rápidas e precisas do estado das baterias. Mede a tensão, a resistência interna, o CCA, o desempenho no arranque, a resposta sob carga e o estado do sistema de carregamento, tudo em segundos. É compatível com baterias de chumbo-ácido, AGM e de lítio de 12 V/24 V e suporta seis normas internacionais (CCA, IEC, EN, DIN, JIS, GB). É ideal para utilização automóvel, industrial e em telecomunicações. O ecrã a cores de 2,4" apresenta resultados claros e em tempo real. Sem suposições, apenas diagnósticos fiáveis.
PRINCIPAIS CARACTERÍSTICAS
- Dois modos de teste: no veículo ou fora do veículo (em bancada), sem necessidade de remover a bateria

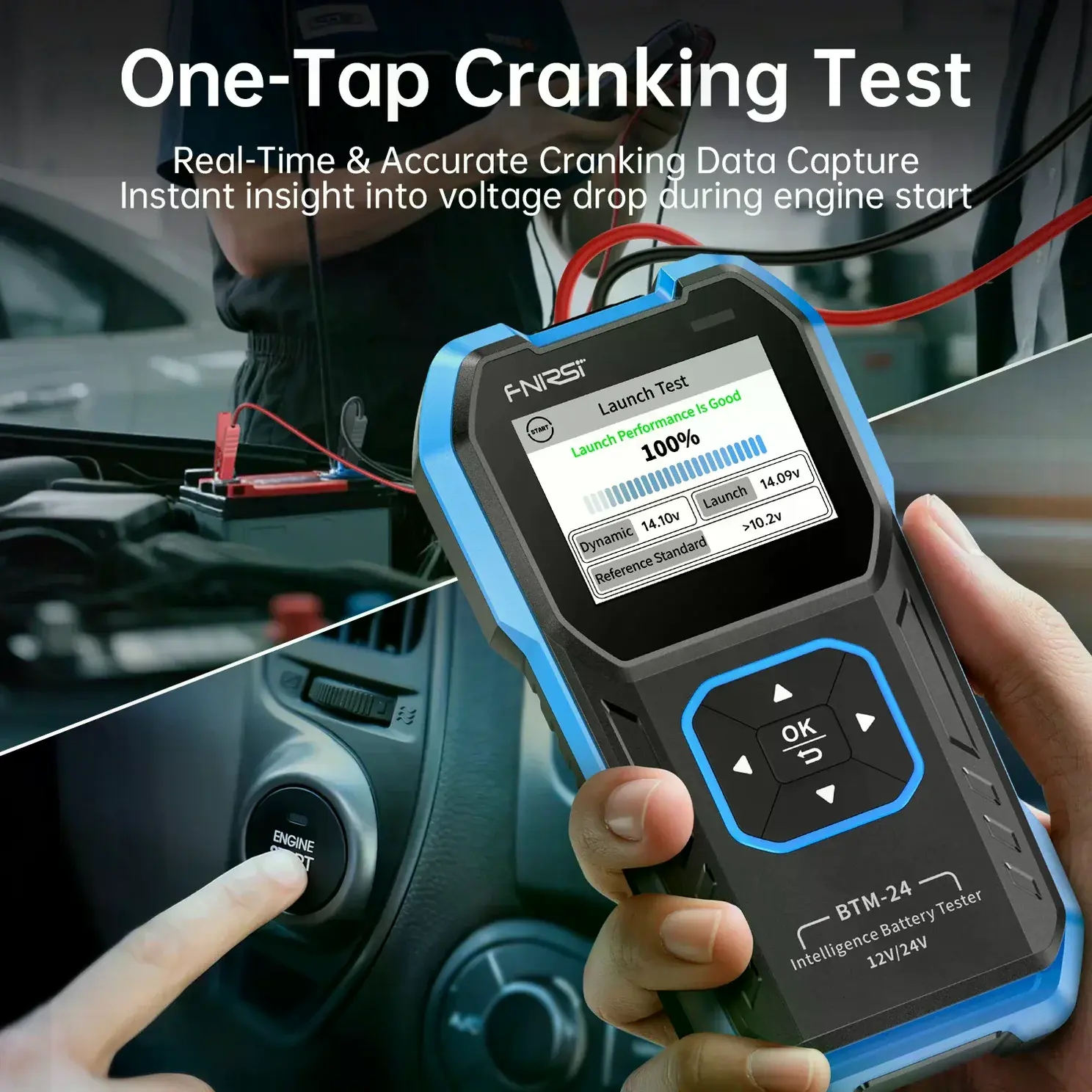

- Teste de arranque com um só toque: regista em tempo real a queda de tensão durante o arranque do motor, para uma análise imediata do sistema de arranque

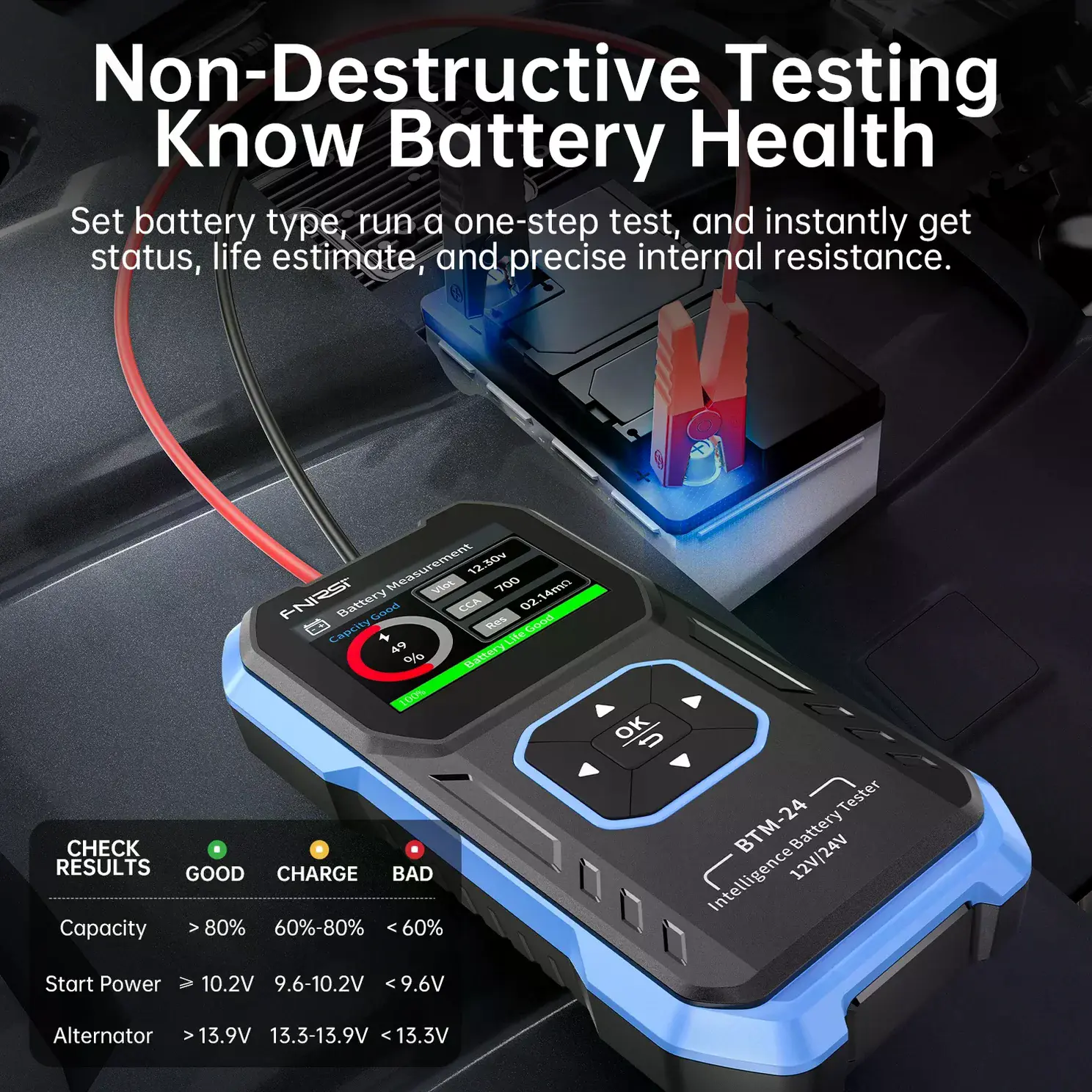

- Teste de resistência interna em tempo real: método não destrutivo para avaliar o envelhecimento e o estado da bateria em segundos
- Análise dinâmica do sistema de carregamento: monitoriza a tensão mínima, máxima e as suas oscilações sob cargas reais do alternador
- Visualização em forma de onda: mostra as tendências de tensão e as variações de carga para um diagnóstico intuitivo
- Relatório de estado imediato: após um único teste, apresenta o resultado aprovado/aviso/reprovado, uma estimativa de vida útil e recomendações práticas
- Design tudo-em-um, compacto e portátil, pronto para aplicações automóveis, marítimas, industriais e de telecomunicações
ESPECIFICAÇÕES
- Tipo de dispositivo: testador de baterias automóveis de 12 V / 24 V
- Material: plástico ABS de alta qualidade
- Ecrã: TFT a cores de 2,4" de alta resolução, com modos Dia/Noite (preto/branco) comutáveis
- Idiomas suportados: chinês, inglês
- Gama de tensão: sistemas de 12 V / 24 V
- Gama de teste CCA: 0 – 2000 CCA (selecionável)
- Normas suportadas: CCA, IEC, EN, DIN, JIS, GB
- Baterias suportadas: baterias de 12 V e 24 V de automóveis e de veículos elétricos

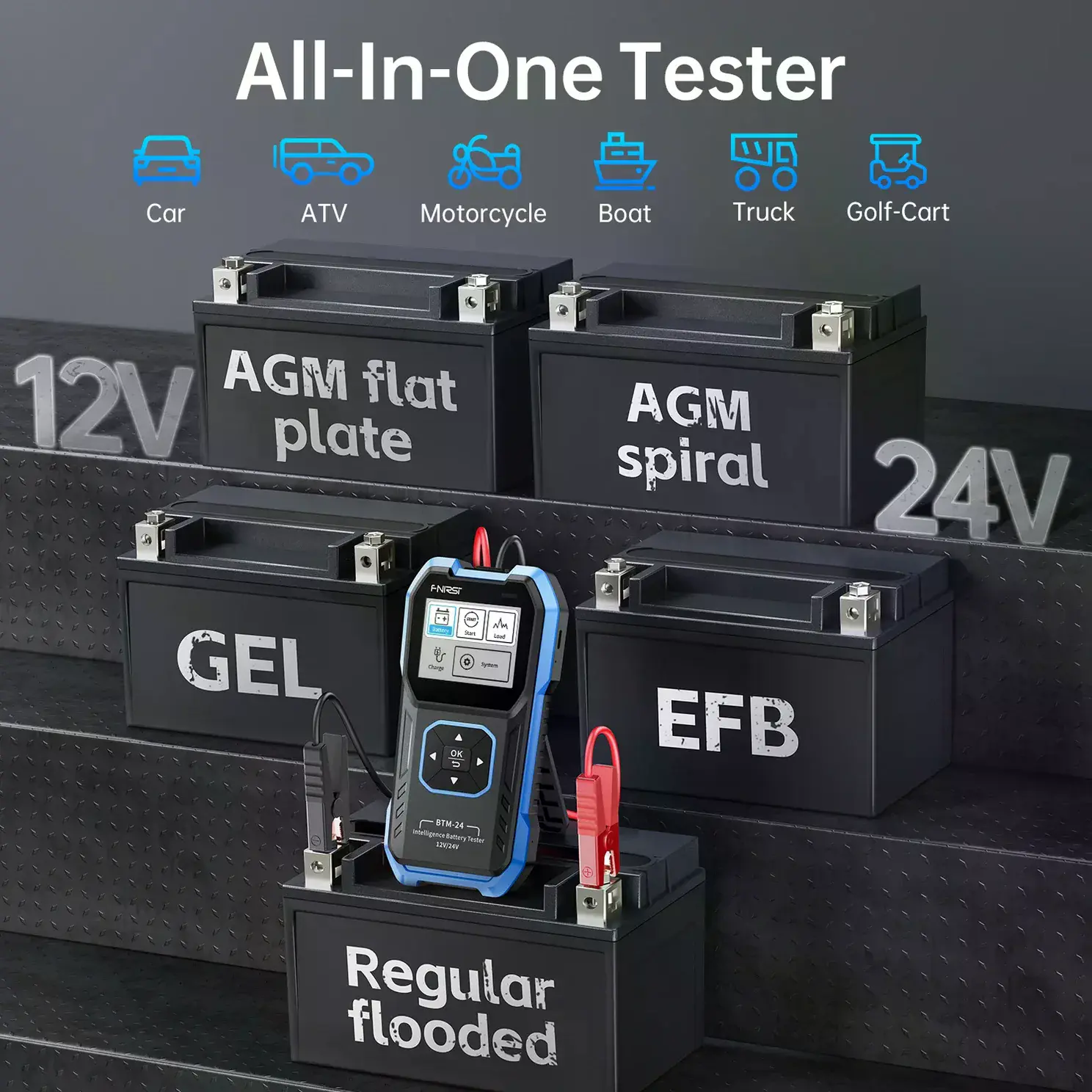

- Tipos de bateria suportados:
- AGM (placa plana e espiral)
- GEL
- EFB
- Chumbo-ácido convencional (inundada)
- Designações: ASB, FLA, VRLA, LAB, EV LAB
- Âmbito de teste: teste de arranque, teste de carga, teste de carregamento, medição de resistência, teste de vida útil
- Parâmetros medidos: tensão, resistência interna, estado de carga (SoC), estado de saúde (SoH), valor CCA e desempenho sob carga
- Dados apresentados: tensão de arranque, tensão dinâmica, estado de carga, resistência interna, vida útil
- Funções de proteção:
- Alerta de polaridade inversa
- Proteção contra sobretensão
- Proteção contra mau contacto
- Ligação: pinças isoladas de alta resistência, cabo com aprox. 61 cm
- Ambiente de funcionamento:
- Temperatura: -5 °C a 40 °C
- Humidade relativa: não superior a 80%
- Dimensões: 80,52 × 155,76 × 28,15 mm
- Peso (sem acessórios): ≈479 g
- Parâmetros do teste de bateria:
- Vida útil da bateria baixa:
- SoH: 0 – 60%
- Estado: ❌ Má
- Vida útil da bateria média:
- SoH: 60 – 80%
- Estado: ⚠ Atenção
- Vida útil da bateria boa:
- SoH: 80 – 100%
- Estado: ✔ Boa
- Parâmetros do teste de arranque:
- Nenhuma ação necessária:
- Tensão de arranque: ≥10,2 V
- Estado: ✔ Boa
- Monitorizar o estado da bateria:
- Tensão de arranque: 9,6 – 10,2 V
- Estado: ⚠ Fraca
- Verificar a cablagem / sistema de carregamento:
- Tensão de arranque: <9,6 V
- Estado: ❌ Baixa
- Parâmetros do teste de carga:
- Bateria e carregamento OK:
- Tensão mínima: >13,4 V (sistema de 24 V: >25,6 V)
- Estado: Normal
- Verificar a correia do alternador / cablagem:
- Tensão mínima: >12,8 V (sistema de 24 V: >25,6 V)
- Estado: Tensão baixa
- Parâmetros do teste de carregamento:
- Sobretensão – verificar o regulador: tensão máxima >15,0 V (sistema de 24 V: >30,0 V)
- Subtensão – verificar a bateria e a cablagem do alternador: tensão máxima >13,3 V (sistema de 24 V: >26,6 V)
- Normal – alternador excelente: tensão máxima >13,9 V (sistema de 24 V: >27,8 V)
- Normal – alternador bom: tensão máxima >13,7 V (sistema de 24 V: >27,4 V)
- Normal – alternador normal: tensão máxima >13,5 V (sistema de 24 V: >27,0 V)
- Normal – verificar o estado do alternador: tensão máxima >13,3 V (sistema de 24 V: >26,6 V)

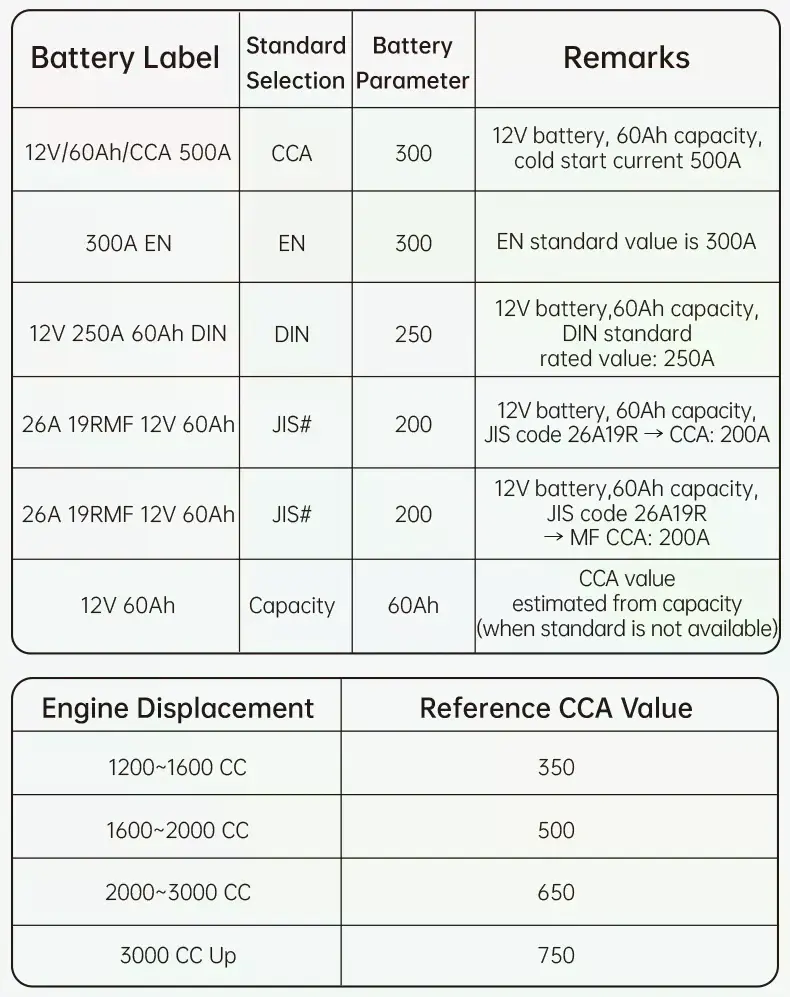

- Valores CCA de referência por cilindrada do motor:
- 1200 – 1600 cc: 350
- 1600 – 2000 cc: 500
- 2000 – 3000 cc: 650
- Acima de 3000 cc: 750

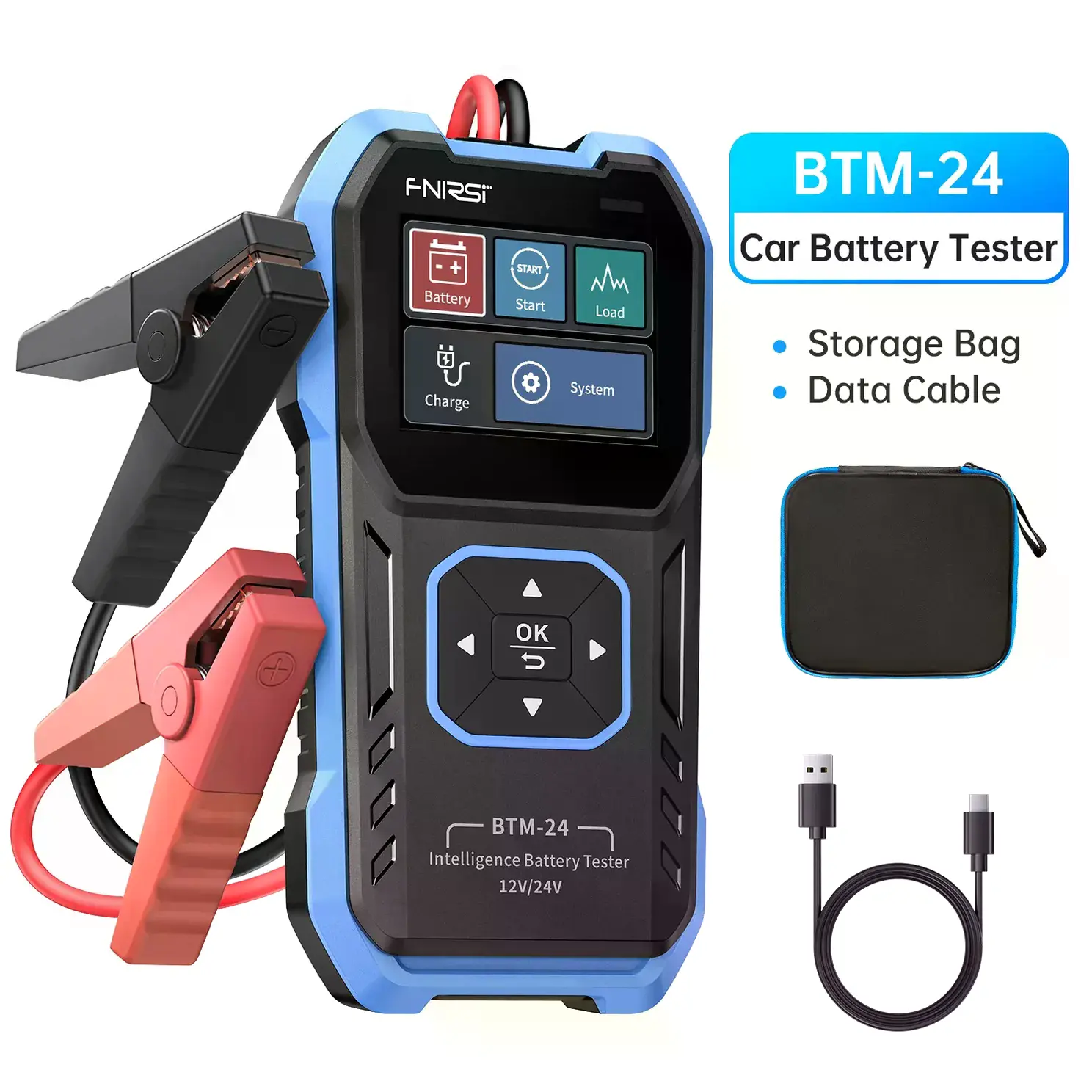

CONTEÚDO DA EMBALAGEM
- Unidade principal BTM-24 ×1
- Manual de utilização ×1
- Cabo de dados ×1
- Bolsa de arrumação ×1
NOTAS
- Testes de bateria e de arranque: antes do teste, com o automóvel em funcionamento, desligue o motor e rode a chave para a posição OFF.
- Teste de carga: antes do teste, ligue o automóvel, selecione o modo de teste de carga e prima o botão OK. Aumente a rotação do motor para 2000~2500 e prima novamente o botão OK para obter os resultados da medição.
- Guarde o dispositivo numa bolsa macia, num local limpo e seco. Proteja-o da humidade, do bolor, de pressão excessiva, de danos mecânicos e da luz solar direta.
- Evite utilizar o dispositivo à chuva ou com nevoeiro e evite quedas ou choques.
- Se o ecrã LCD não acender, a tensão está demasiado baixa e é necessário carregar atempadamente.
