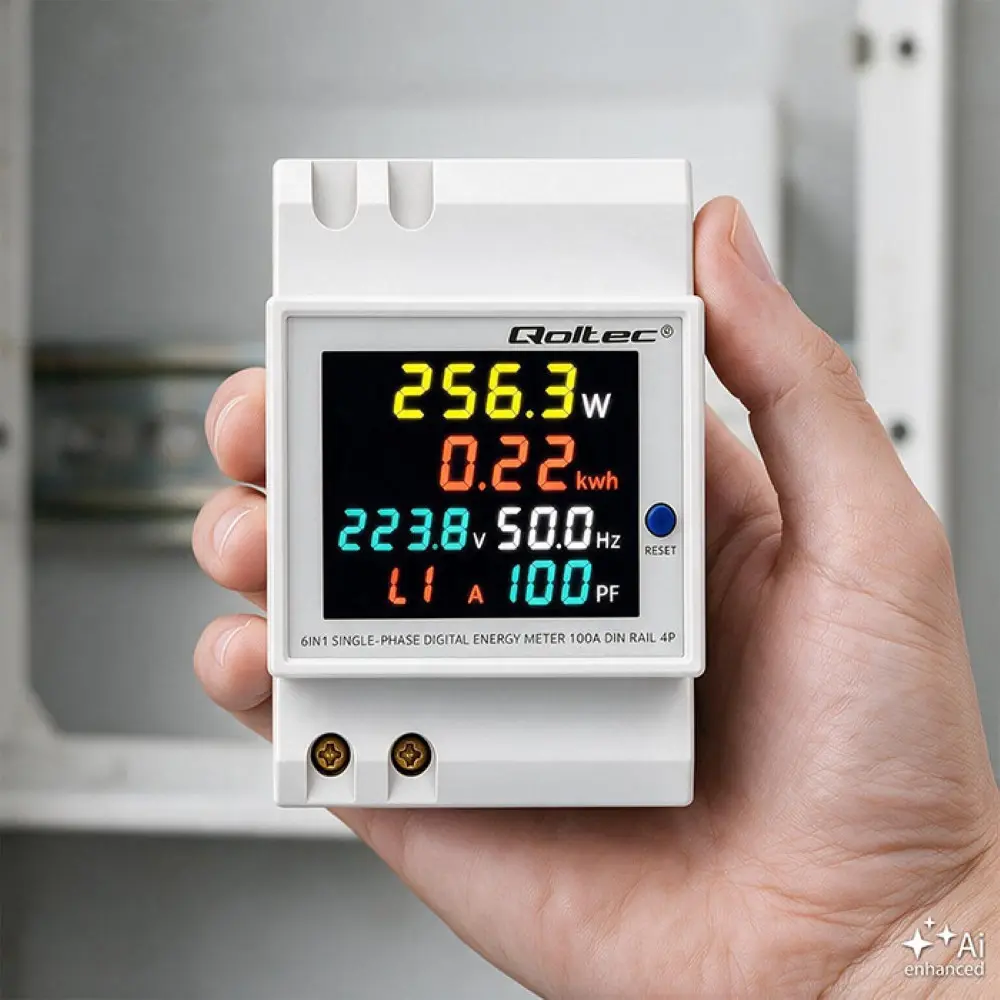

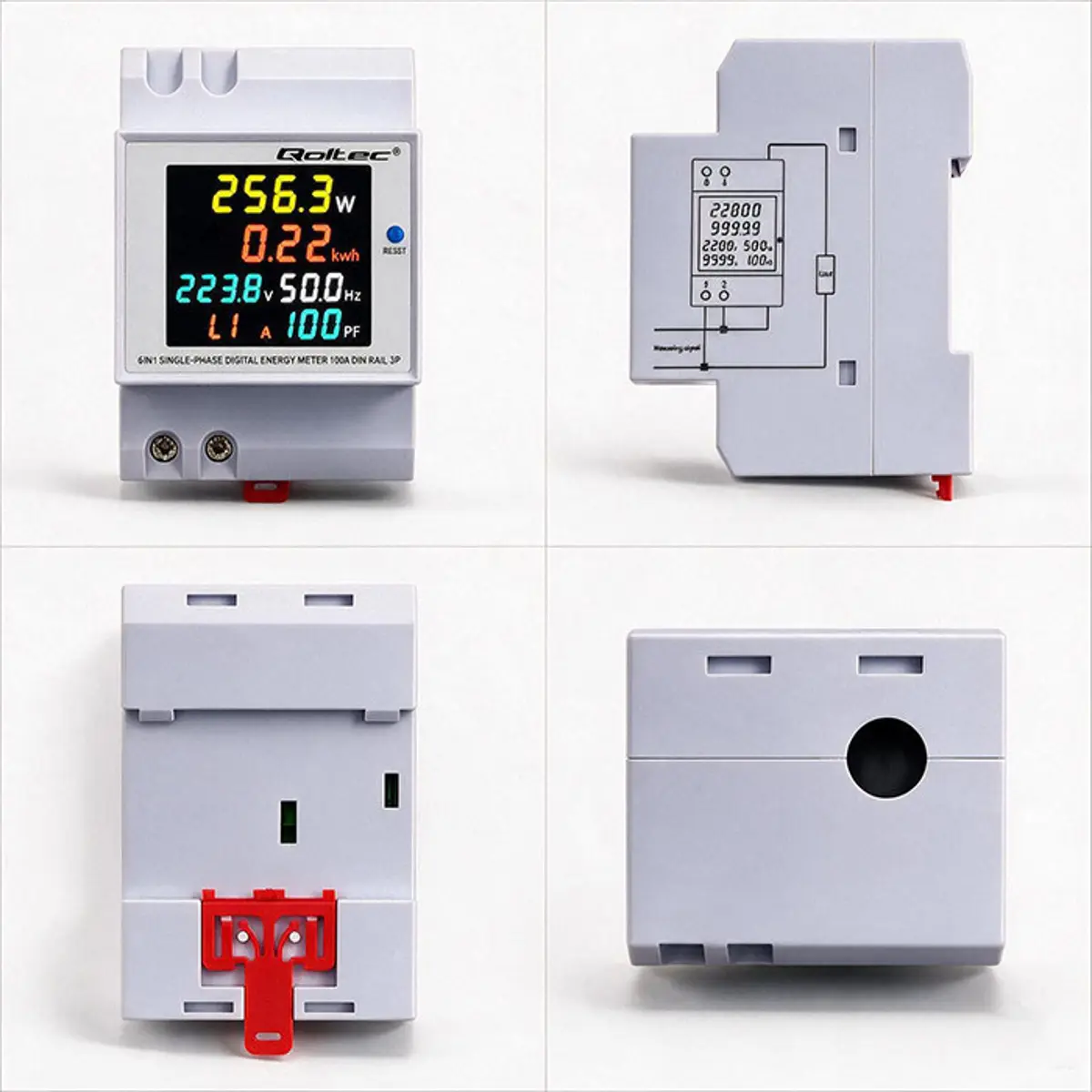

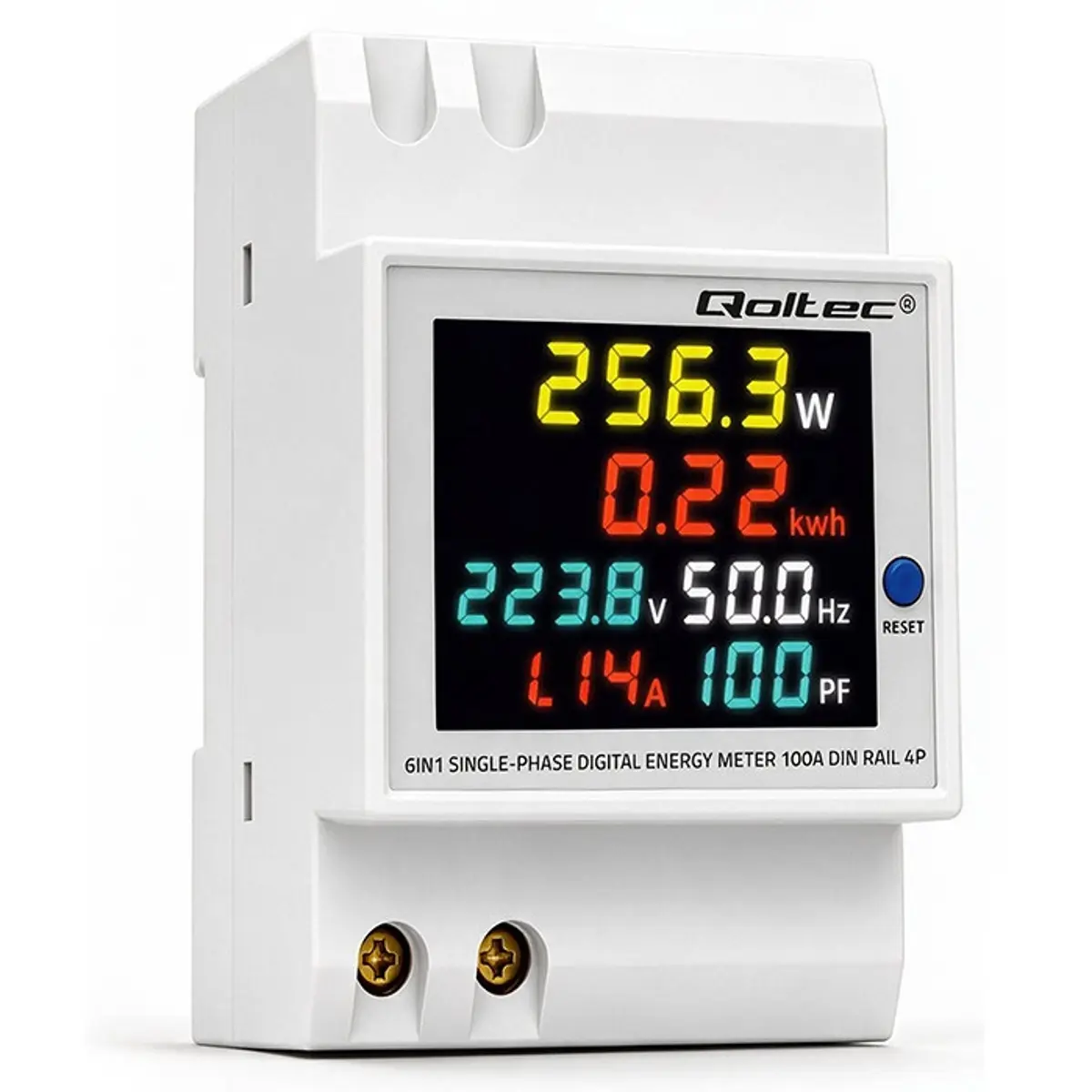

O Qoltec 50977 é um medidor eletrónico monofásico multifunções 6-em-1, desenvolvido para a monitorização em tempo real dos principais parâmetros de uma instalação elétrica. Instalado diretamente numa calha DIN TH35, permite acompanhar tensão, corrente, potência ativa, fator de potência, frequência e consumo de energia através de um ecrã LCD a cores de leitura rápida. Com medição de corrente até 100 A através de transformador de corrente (CT), constitui uma solução prática para quadros elétricos domésticos, oficinas, pequenos espaços comerciais e instalações técnicas.
PRINCIPAIS CARACTERÍSTICAS
◆ Medidor multifunções 6-em-1 para instalações elétricas monofásicas
◆ Medição simultânea de tensão CA, corrente CA, potência ativa, fator de potência, frequência e energia elétrica
◆ Corrente máxima de medição de 100 A
◆ Medição de corrente através de transformador de corrente (CT)

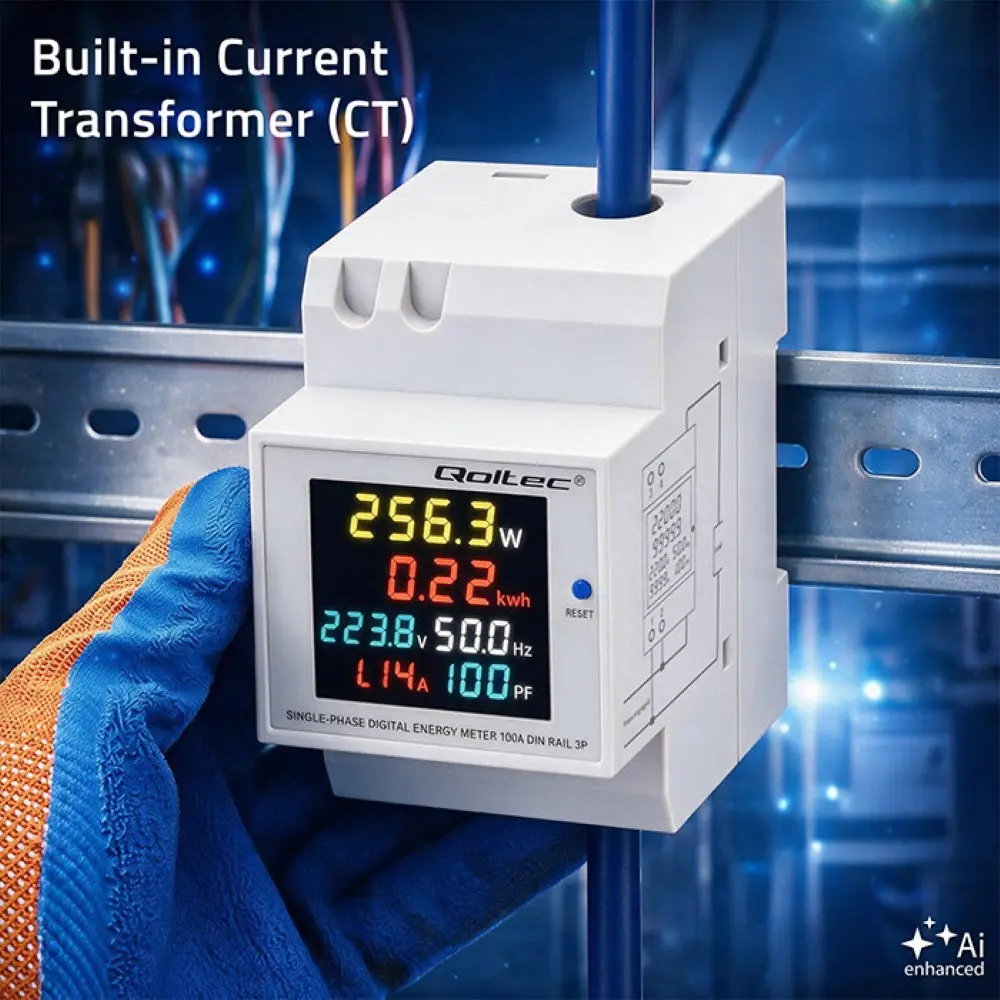

◆ Transformador de corrente integrado com abertura de aproximadamente 11 mm
◆ Ecrã LCD a cores para leitura rápida dos parâmetros
◆ Indicação do consumo de energia em kWh
◆ Memória do valor de energia após falha de alimentação
◆ Possibilidade de repor a contagem de energia a zero
◆ Atualização das medições 2 vezes por segundo
◆ Instalação normalizada em calha DIN TH35 de 35 mm
◆ Classe de precisão 1.0
◆ Adequado para quadros elétricos, instalações domésticas, oficinas, pequenos espaços comerciais e instalações técnicas
ESPECIFICAÇÕES
• Identificação
- Marca: Qoltec
- Modelo: 50977
- EAN: 5901878509778
- Tipo: Medidor eletrónico digital multifunções monofásico
- Número de polos/módulos: 3P
• Parâmetros elétricos
- Tensão nominal: 230 V
- Gama de tensão CA: 40-300 V CA
- Gama de corrente CA: 0-100 A
- Resolução da medição de corrente: 0.01 A
- Frequência: 45-65 Hz
- Fator de potência: 0.00-1.00 PF
- Gama de medição da potência ativa: 0-450000 W
- Gama de medição de energia elétrica: 0-99999 kWh
- Frequência de atualização: 2 vezes por segundo
• Medição
- Funções de medição
· Tensão CA
· Corrente CA
· Potência ativa
· Fator de potência
· Frequência
· Energia elétrica
- Precisão de medição: 1% ± 2 dígitos
- Classe de precisão: 1.0

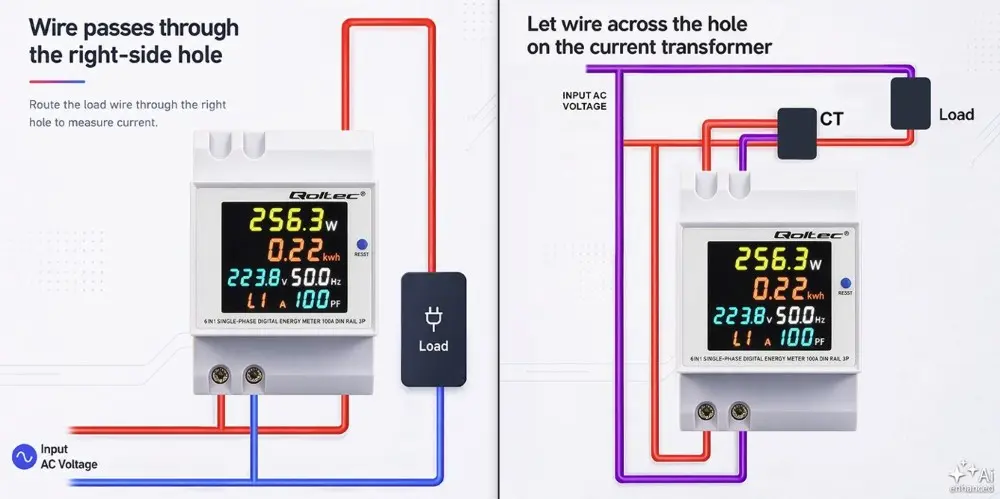

- Método de medição de corrente: Através do CT integrado ou CT externo (não incluído)
- Diâmetro da abertura do CT integrado: 11 mm
- Secção aproximada máxima do cabo no CT integrado: 12 mm²
- Medição de energia: Unidirecional
• Interface e funções
- Ecrã: LCD a cores
- Unidade de consumo de energia: kWh
- Memória após falha de alimentação: Sim
- Reposição do contador de energia: Sim
• Instalação
- Tipo de instalação: Monofásica

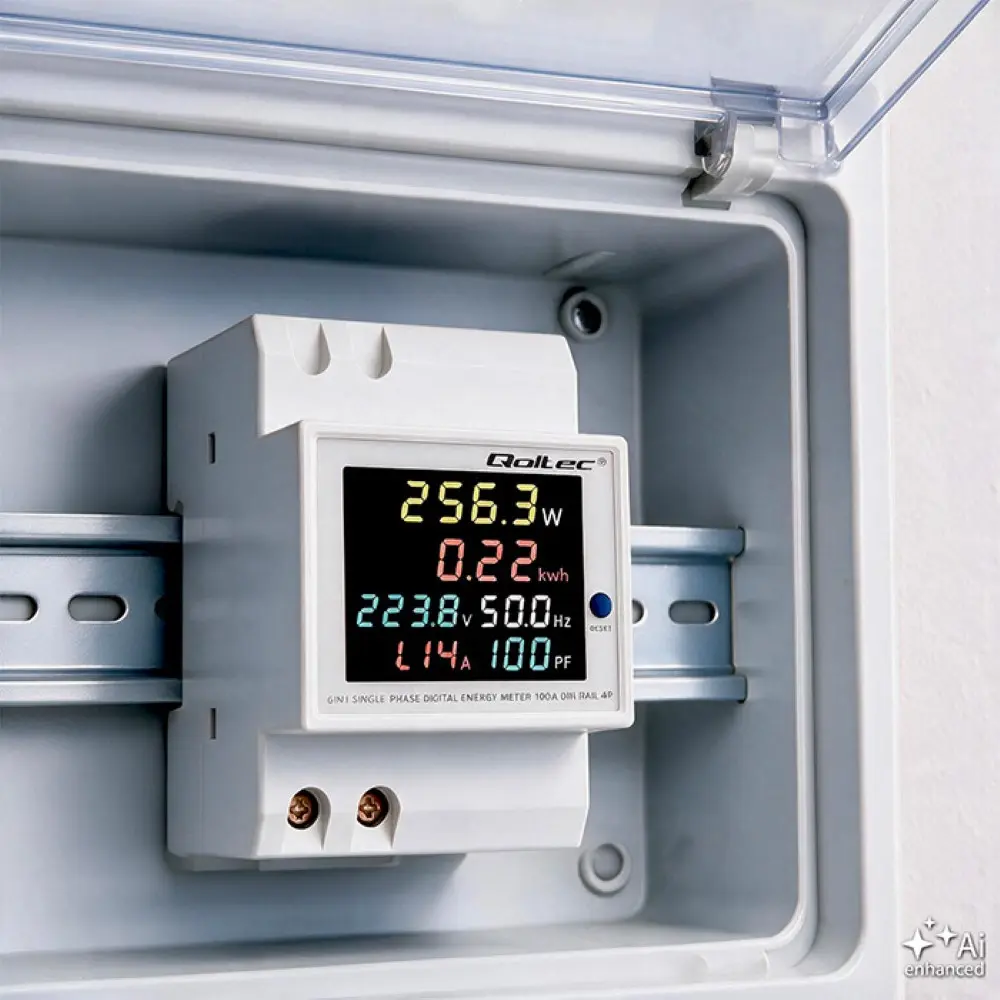

- Montagem: Calha DIN TH35
- Largura da calha DIN: 35 mm
- Aplicações
· Quadros elétricos
· Instalações domésticas
· Oficinas
· Pequenos espaços comerciais
· Instalações técnicas
· Sistemas de monitorização do consumo de energia
• Características físicas
- Cor: Branco

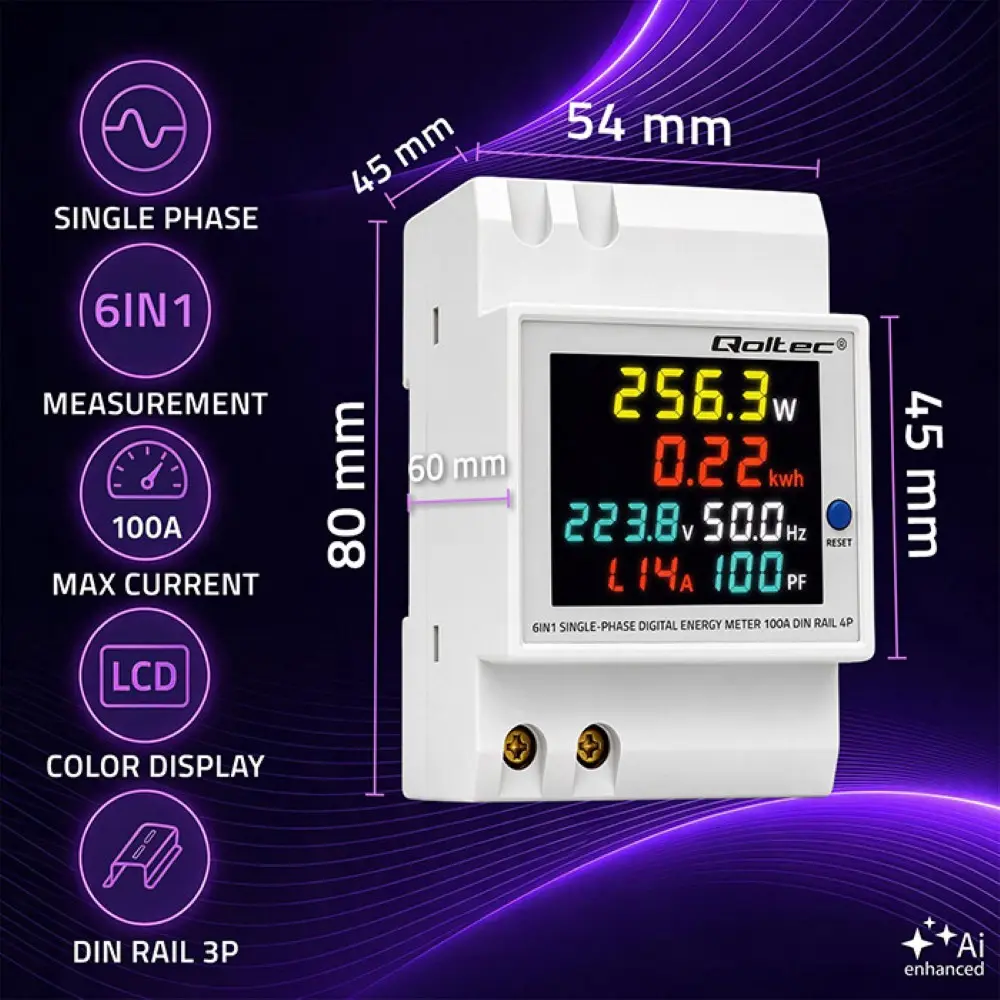

- Dimensões: 64 x 54 x 80 mm
- Peso líquido: 0.106 kg
- Temperatura de funcionamento: -20 °C a +70 °C
• Conformidade
- Certificação: CE
- Normas
· IEC 62053-21
· DIN EN 50022
• Embalagem
- Tipo de embalagem: Caixa
- Dimensões da embalagem
· Profundidade/comprimento: 59 mm
· Largura: 90 mm
· Altura: 67 mm
- Peso bruto: 0.125 kg
- Garantia do fabricante: 24 meses
CONTEÚDO DA EMBALAGEM
• 1 x Medidor eletrónico monofásico Qoltec 50977
• 2 x Manual de utilização
• 1 x Cartão de garantia
NOTAS
◆ Destina-se exclusivamente à medição de parâmetros de corrente alternada (AC).
◆ A instalação, ligação e desmontagem devem ser efetuadas por uma pessoa com qualificações elétricas adequadas.
◆ Antes da instalação, é obrigatório desligar a alimentação do circuito e confirmar a ausência de tensão.
◆ O equipamento deve ser utilizado apenas dentro das gamas admissíveis de tensão, corrente e frequência.
◆ A contagem de energia pode ser reposta a zero através do botão de reposição, mantendo-o premido durante cerca de 5 segundos.
◆ Após uma falha de alimentação, o medidor conserva o último valor de energia registado e retoma a contagem a partir desse valor.
◆ O equipamento deve ser instalado num quadro elétrico ou caixa adequada, protegido contra humidade, contacto direto com água, poeiras excessivas, temperaturas elevadas, vibrações e gases corrosivos.
