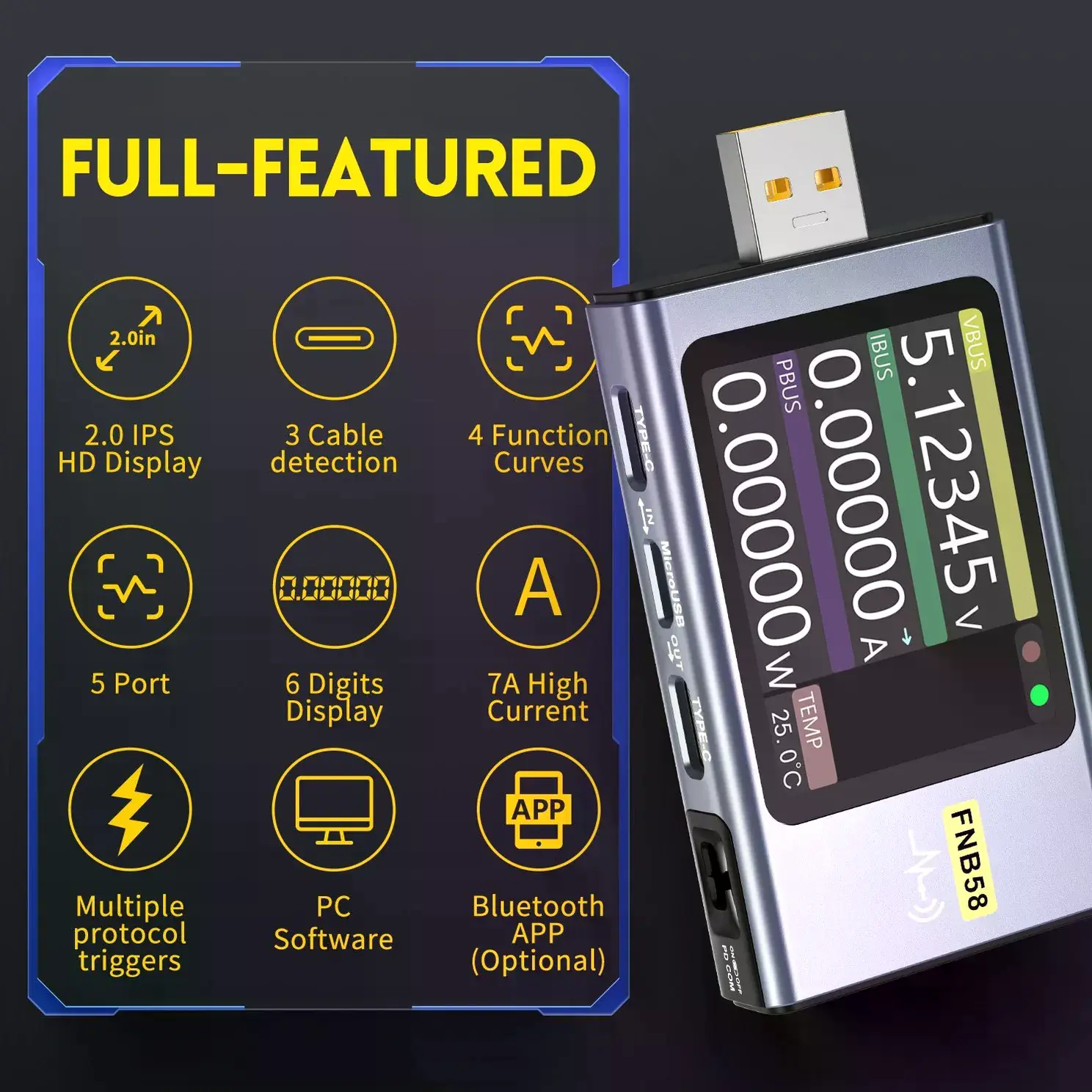

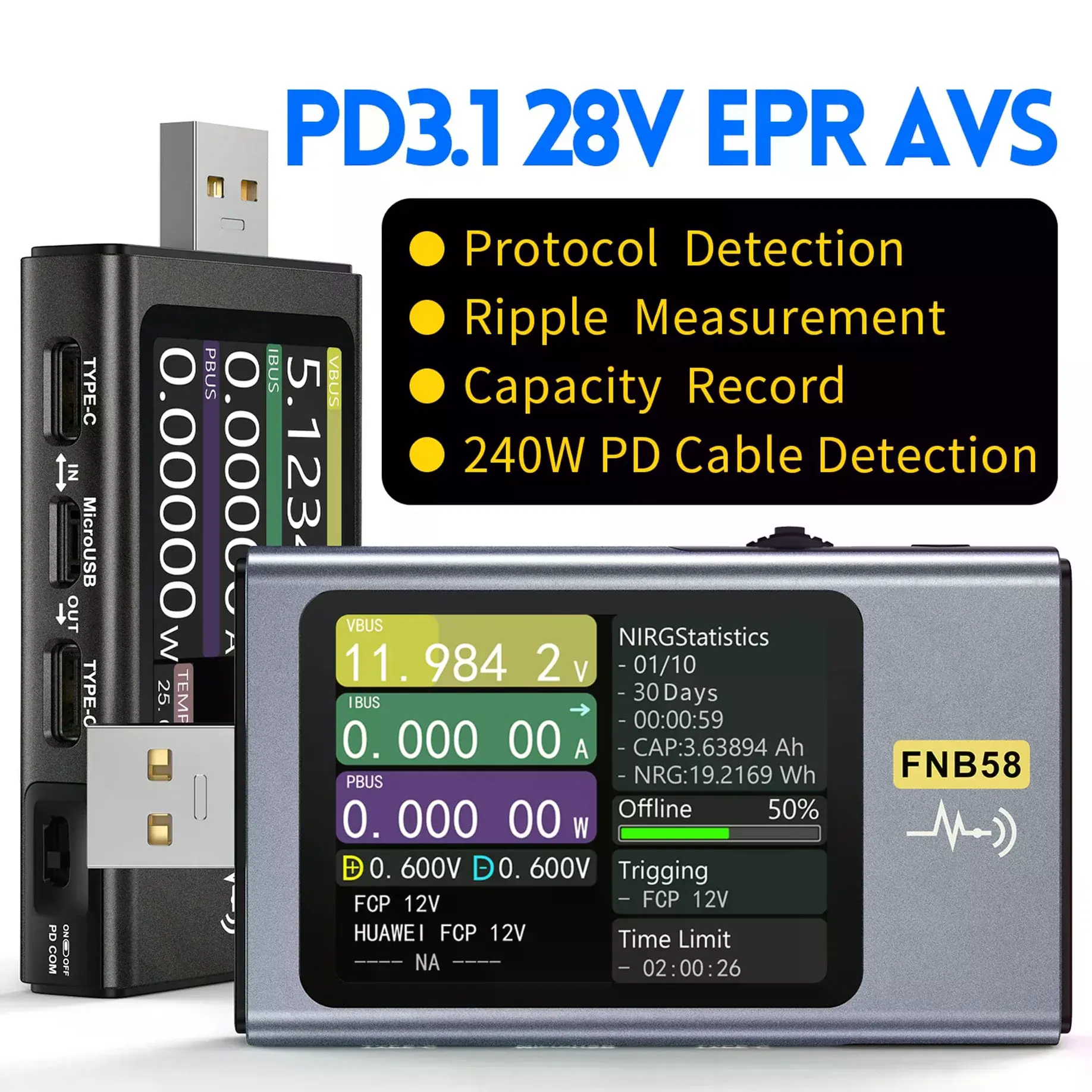

O testador USB FNB58 é um medidor de tensão e corrente USB altamente fiável e seguro, que também funciona como acionador de carregamento rápido para terminais de comunicação móvel. Tem um ecrã TFT LCD a cores de 2,0 polegadas com ângulo de visão ultra-amplo e interfaces USB-A, Micro-USB e Tipo-C integradas. Utiliza um ADC externo de 16 bits e um chip de hardware dedicado ao protocolo PD.
Pode ser usado para medir a alimentação ou o consumo de produtos como interfaces USB, carregadores de telemóvel e pens USB. Mede também a potência de carregamento de telemóveis e a entrada e saída de baterias externas, e testa o protocolo de carregamento rápido de carregadores.
PRINCIPAIS CARACTERÍSTICAS
- Monitorização de tensão, corrente, potência, resistência, capacidade, tensão D+/D-, entre outros parâmetros.
- Teste dos protocolos de carregamento rápido de carregadores.
- Acionamento de vários protocolos de carregamento rápido, todos com monitorização automática.
- Registo de parâmetros, com 10 conjuntos comutáveis de capacidade, potência, etc.
- Traçado de formas de onda a baixa velocidade e traçado de ondulação (ripple) a alta velocidade.
- Medição da resistência do cabo pelo método de diferença de tensão.

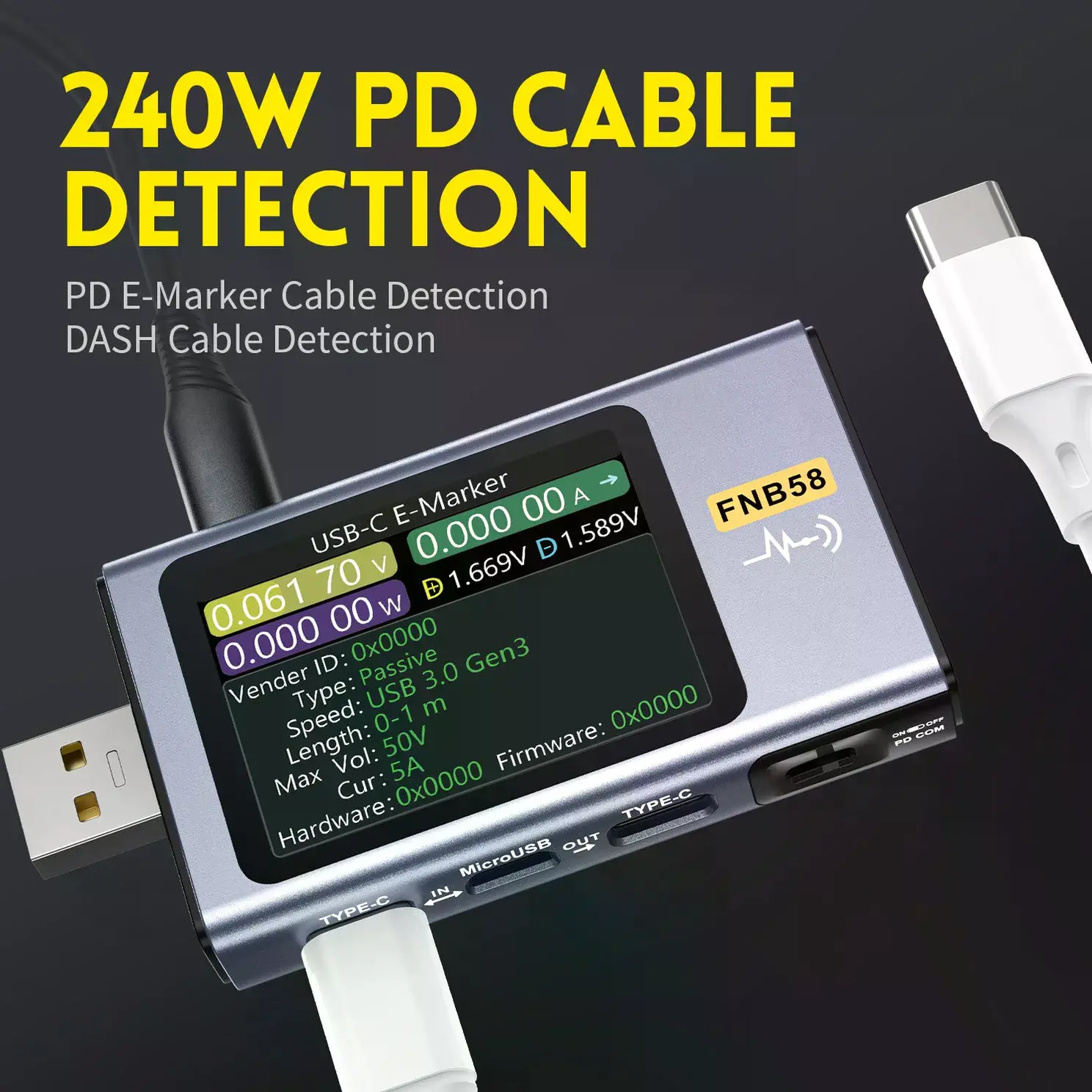

- Leitura do chip E-Marker de cabos.
- Leitura de dados de cabos DASH.
- Simulação de cabo DASH.
- Monitor PD.
- Registo do tempo de arranque.
- Medição da temperatura na placa.
ESPECIFICAÇÕES
- Marca: FNIRSI
- Modelo: FNB58
- Variantes disponíveis:
- Ecrã: TFT LCD a cores de 2,0 polegadas, com ângulo de visão ultra-amplo

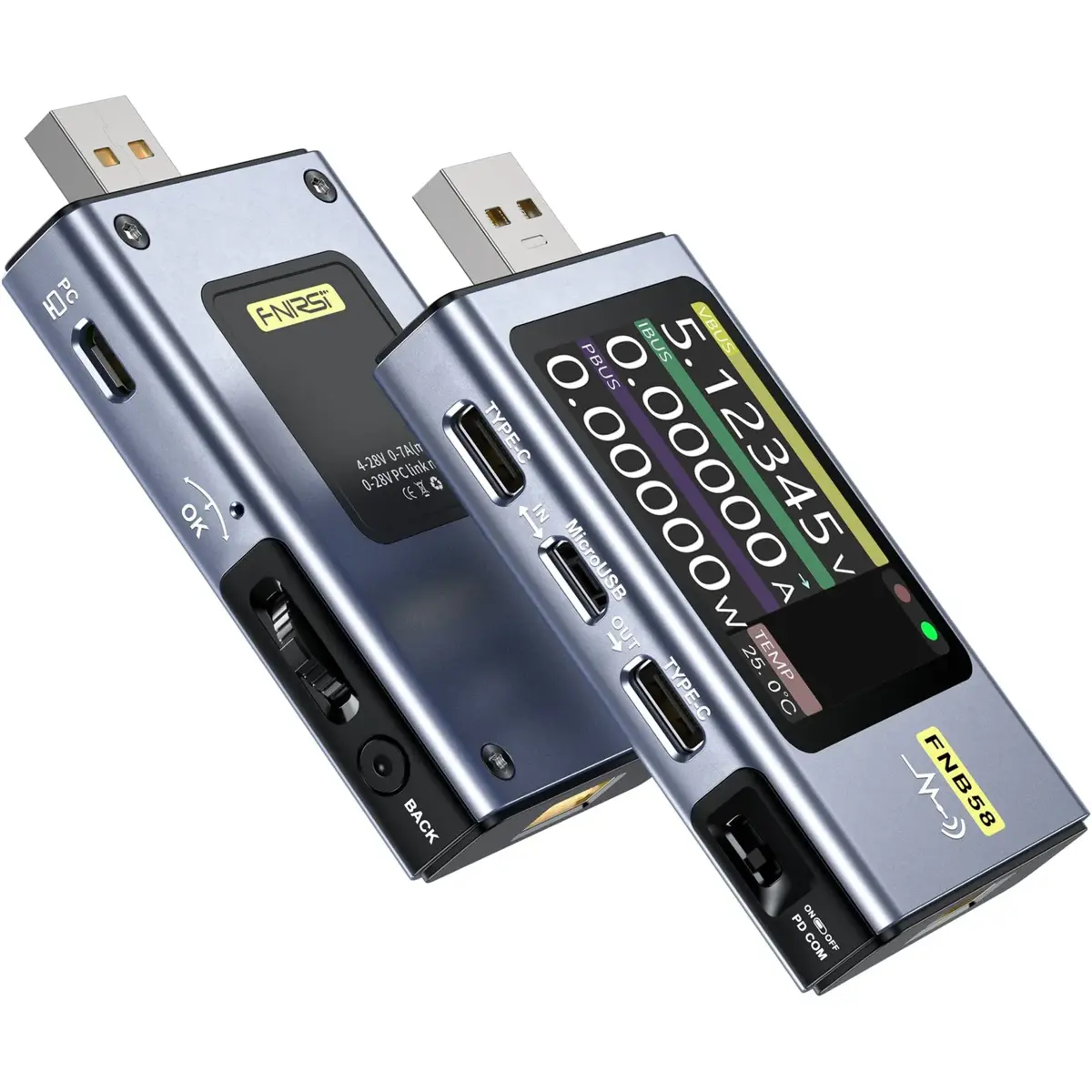

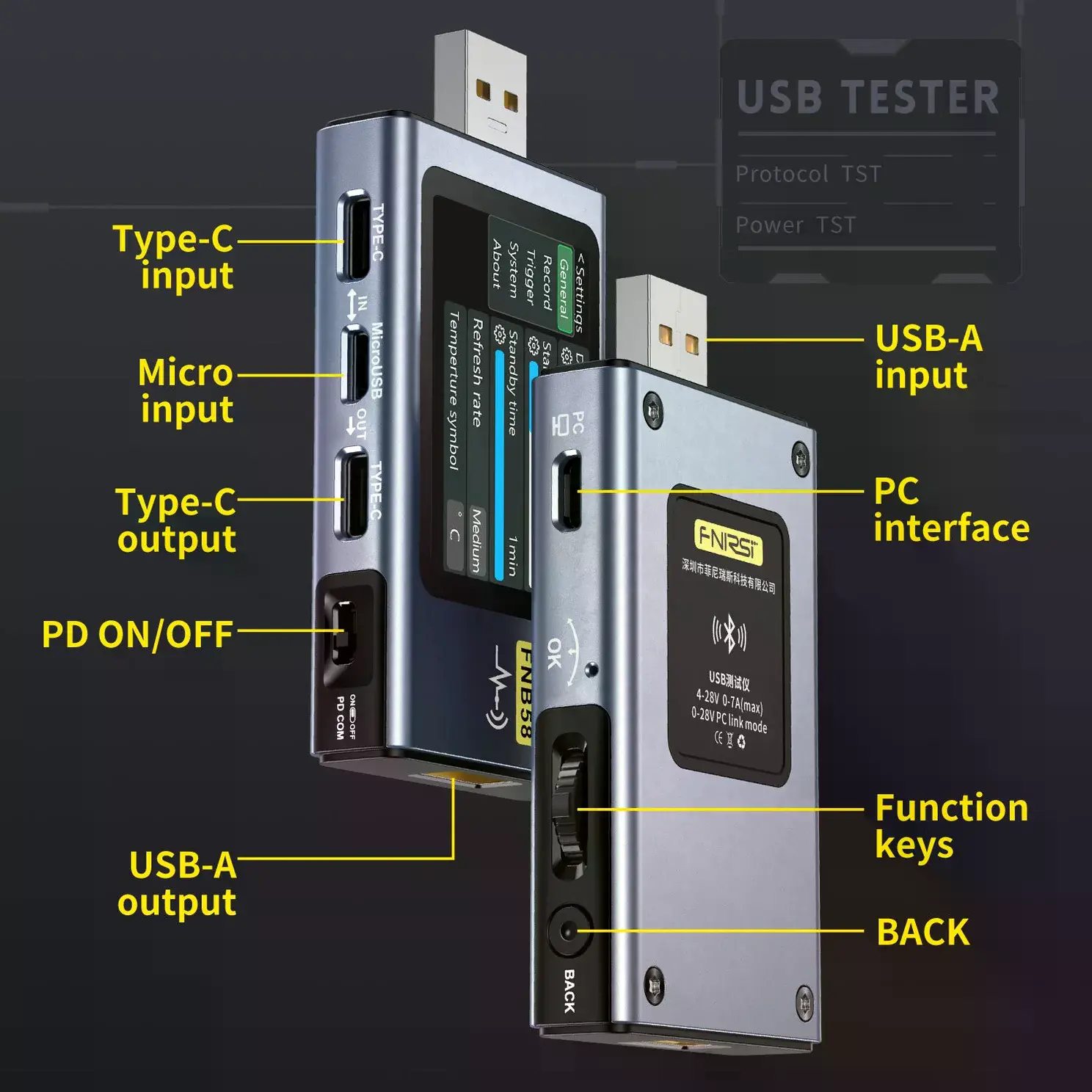

- Interfaces integradas:
- Conversor ADC: externo de 16 bits
- Chip de protocolo: chip de hardware do protocolo PD
- Sensor de gravidade: sim
- Gamas de medição:
- Tensão: 4 a 28 V
- Corrente: 0 a 7 A
- Potência: 0 a 140 W
- Tensão D+/D-: 0 a 3,3 V
- Resistência interna equivalente da carga: 0 a 9999,9 Ω
- Temperatura do equipamento: °C/°F
- Capacidade: 0 a 9999,99 Ah
- Energia: 0 a 9999,99 Wh
- Resistência do cabo: 0 a 9999,9 Ω
- Tempo de funcionamento do equipamento: 99 dias 23:59:59
- Tempo de registo: 99 dias 23:59:59
- Apresentação: até 6 dígitos para tensão, corrente e potência
- Registo de parâmetros: 10 conjuntos comutáveis de capacidade, potência, etc.
- Taxa de amostragem:
- Traçado de forma de onda a baixa velocidade: 2 sps a 100 sps
- Traçado de ondulação a alta velocidade: até 4 Msps

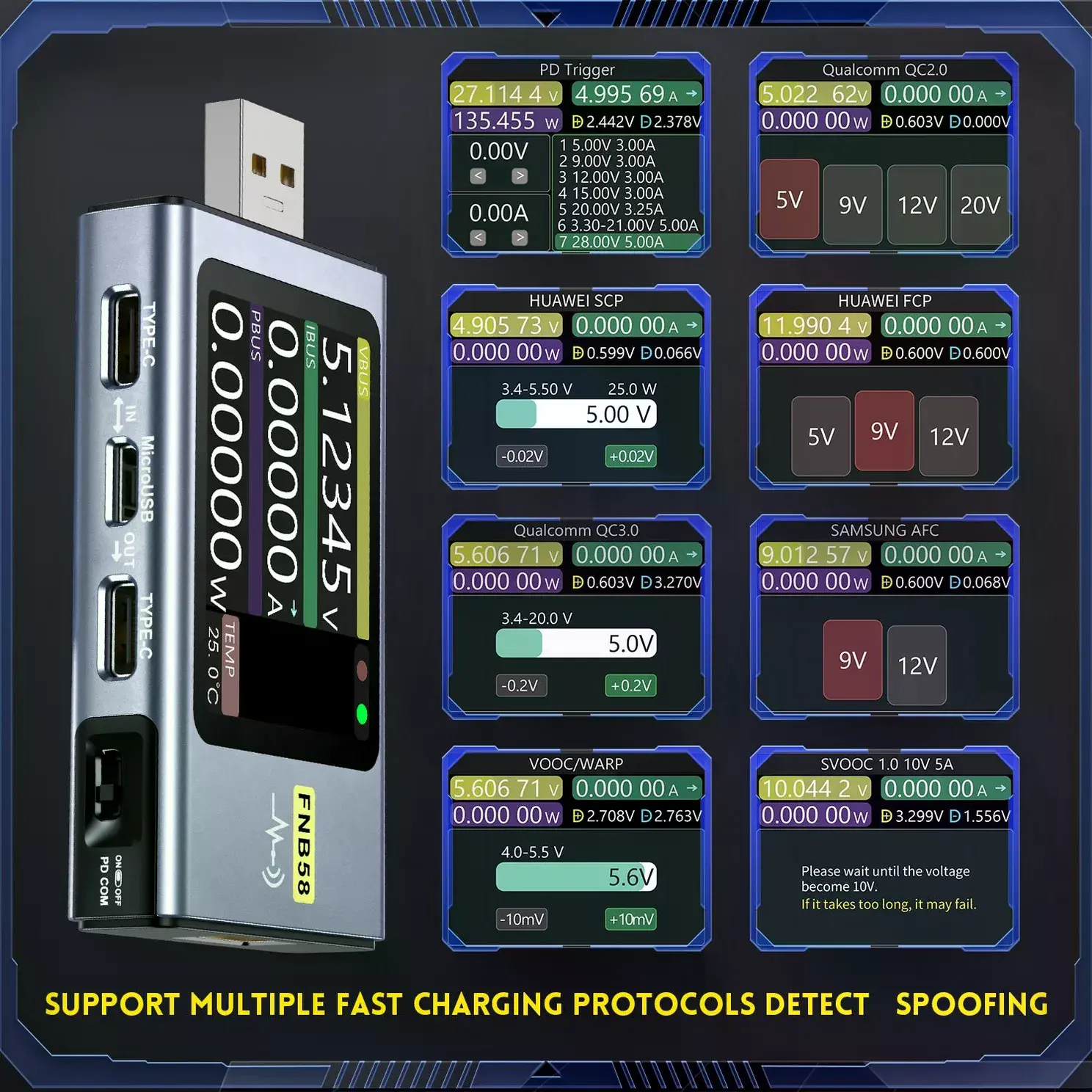

- Protocolos de carregamento rápido:
- Acionamento com monitorização automática:
- QC2.0/QC3.0
- FCP/SCP
- AFC
- PD2.0/3.0
- VOOC/WARP
- Super VOOC 1.0/2.0
- Deteção automática: MTK-PE
- Conversão de protocolo: QC2.0 → PD2.0
- Condições de utilização:
- Temperatura de funcionamento: -5 a 40 °C
- Humidade relativa: até 80 %
CONTEÚDO DA EMBALAGEM
NOTAS
- Para respeitar as políticas ambientais e reduzir o consumo de papel, o FNB58 é fornecido sem manual impresso. Os manuais, o firmware de atualização e a aplicação podem ser descarregados no site da FNIRSI indicado na embalagem.
- Guarde o equipamento numa bolsa macia, num local limpo e seco, protegido de humidade, bolor, pressão forte, danos mecânicos e luz solar direta.
- Evite usar o equipamento à chuva ou com nevoeiro e evite quedas ou choques.
- Se o ecrã LCD não acender, a tensão está demasiado baixa e o equipamento deve ser carregado atempadamente.
- As especificações do produto podem ser alteradas sem aviso prévio.
