JOY-IT SBC-ESP-BO1 - Placa de expansão para Joy-IT NodeMCU e ESP32

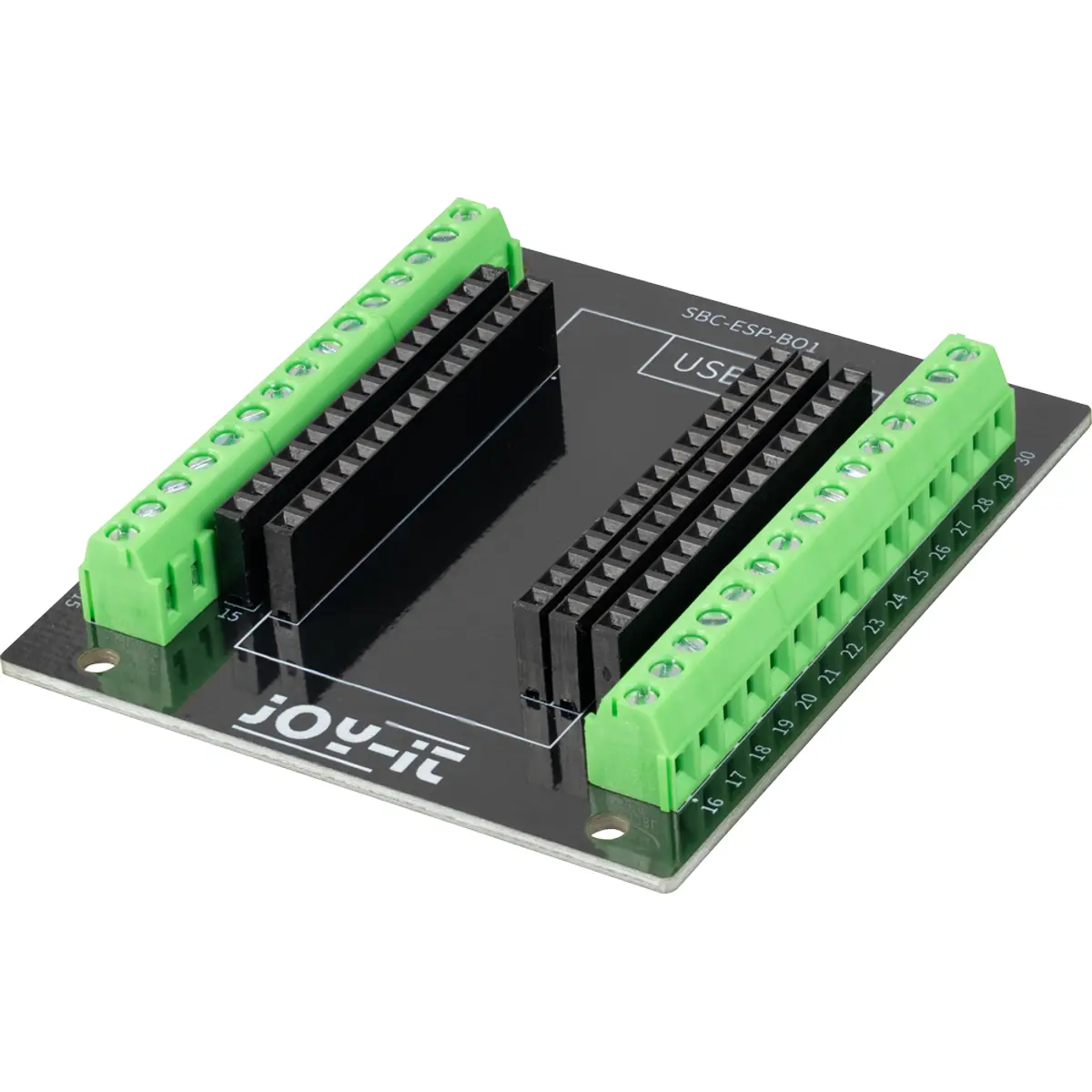

Placa de expansão concebida para facilitar a ligação de placas de desenvolvimento Joy-IT baseadas em ESP a sensores, displays, relés, atuadores e outros componentes externos. Suporta placas com espaçamento entre filas de pinos de 22,86 mm ou 25,4 mm, permitindo a utilização com diferentes modelos Joy-IT NodeMCU e ESP32. A placa de desenvolvimento é inserida diretamente nas barras de pinos fêmea, podendo ser removida ou substituída sem necessidade de soldadura.

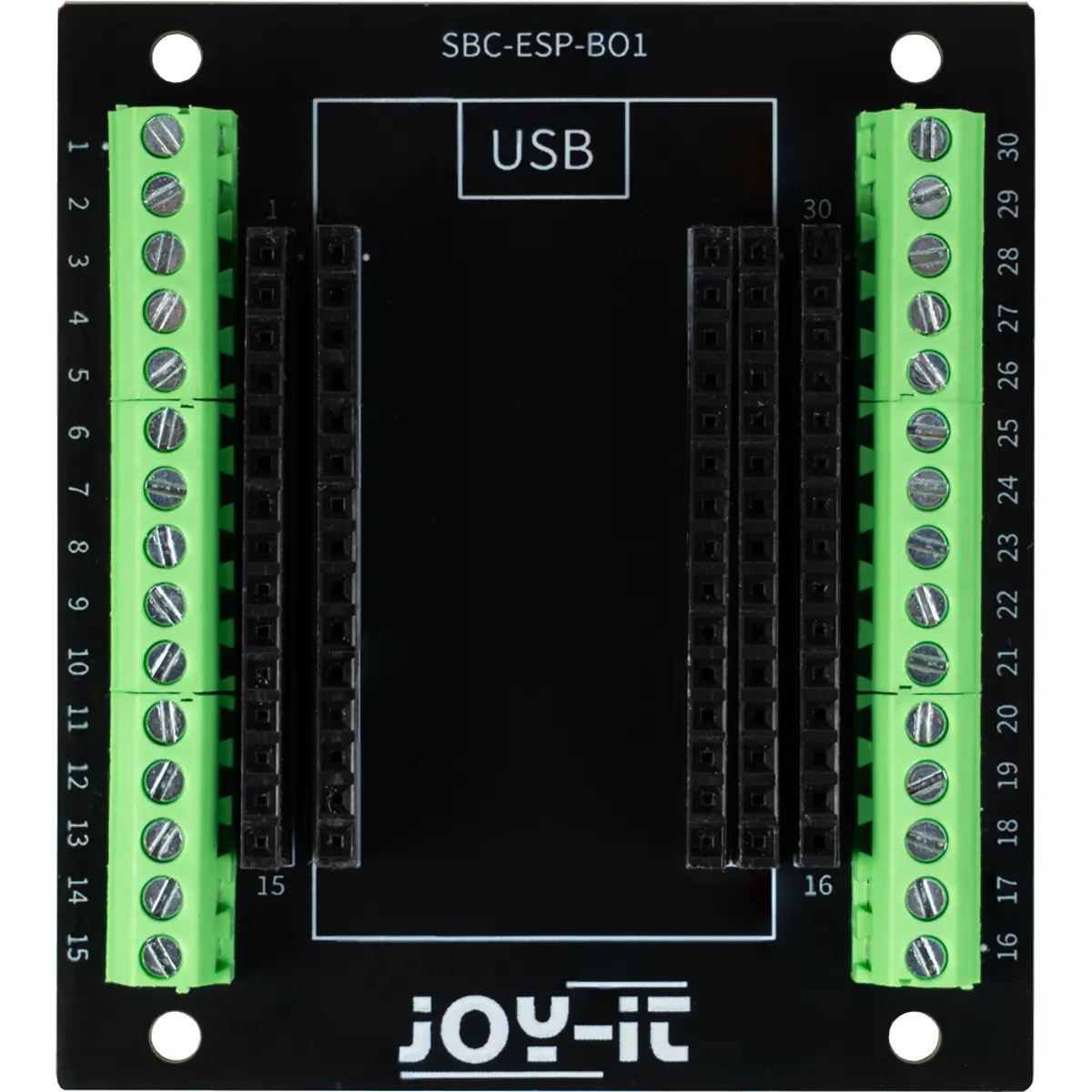

Cada pino da placa instalada é encaminhado para dois pontos de ligação adicionais: uma barra de pinos fêmea e um terminal de parafuso. Esta configuração permite utilizar cabos jumper e ligações por encaixe, bem como cabos fixos, mantendo simultaneamente todos os pinos acessíveis para medições, expansões e outras ligações. Os terminais são numerados de forma sequencial, facilitando a identificação das ligações e a organização de circuitos durante o desenvolvimento, testes e prototipagem. Os terminais de parafuso proporcionam ainda uma ligação mecânica estável para instalações permanentes.

PRINCIPAIS CARACTERÍSTICAS
✅ Compatível com diferentes placas de desenvolvimento Joy-IT NodeMCU e ESP32
✅ Suporta dois espaçamentos entre filas de pinos: 22,86 mm e 25,4 mm
✅ Permite ligar cada pino simultaneamente a uma barra de pinos fêmea e a um terminal de parafuso
✅ Facilita a ligação de sensores, displays, relés, atuadores e outros componentes
✅ Permite realizar ligações sem soldar diretamente os fios à placa de desenvolvimento
✅ Mantém os pinos acessíveis para medições, expansões e ligações adicionais
✅ Inclui terminais numerados para facilitar a identificação das ligações
✅ Suporta condutores de 0,08 a 1,43 mm² (28 a 16 AWG)

ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
    • Marca: Joy-IT
    • Modelo: ESP Breakout Board
    • Referência: SBC-ESP-BO1
    • EAN: 4250236831053
    • Tipo: Placa de expansão para placas de desenvolvimento ESP
◾ Compatibilidade
    • Placas Joy-IT NodeMCU
    • Placas Joy-IT ESP32
    • Espaçamento entre filas de pinos: 22,86 mm / 25,4 mm
◾ Ligações
    • Barra de pinos fêmea
    • Terminais de parafuso
    • Cada pino da placa instalada é disponibilizado nos dois tipos de ligação
◾ Espaçamento
    • Entre pinos: 2,54 mm
    • Entre filas de pinos: 22,86 mm / 25,4 mm
◾ Terminais de parafuso
    • Secção do condutor: 0,08 a 1,43 mm²
    • Compatibilidade: 28 a 16 AWG
    • Corrente máxima: 2,5 A
◾ Características físicas
    • Dimensões: 60 x 67 x 12 mm
    • Peso: 36 g
◾ Incluído na embalagem
    • 1x Placa ESP Breakout Board SBC-ESP-BO1
