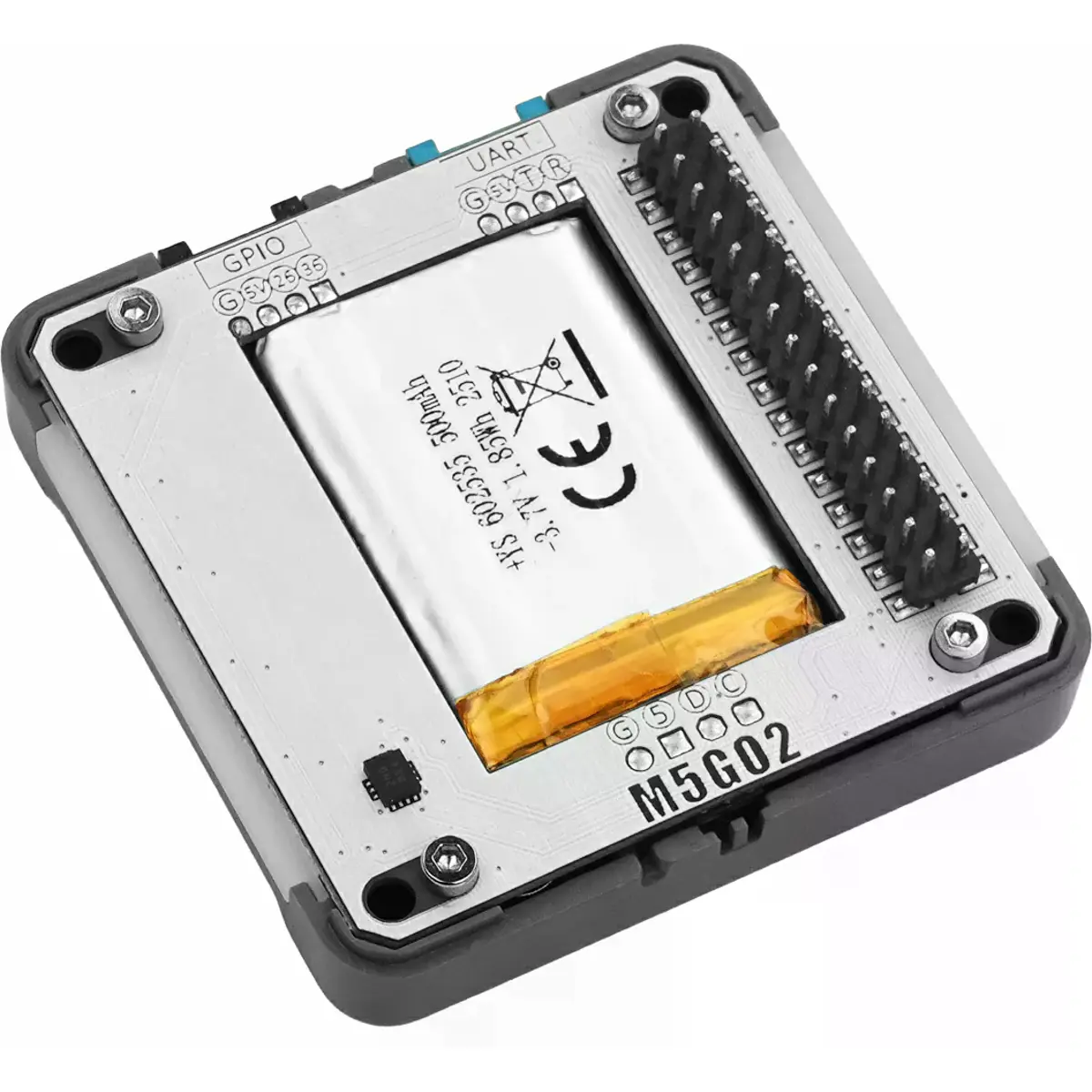

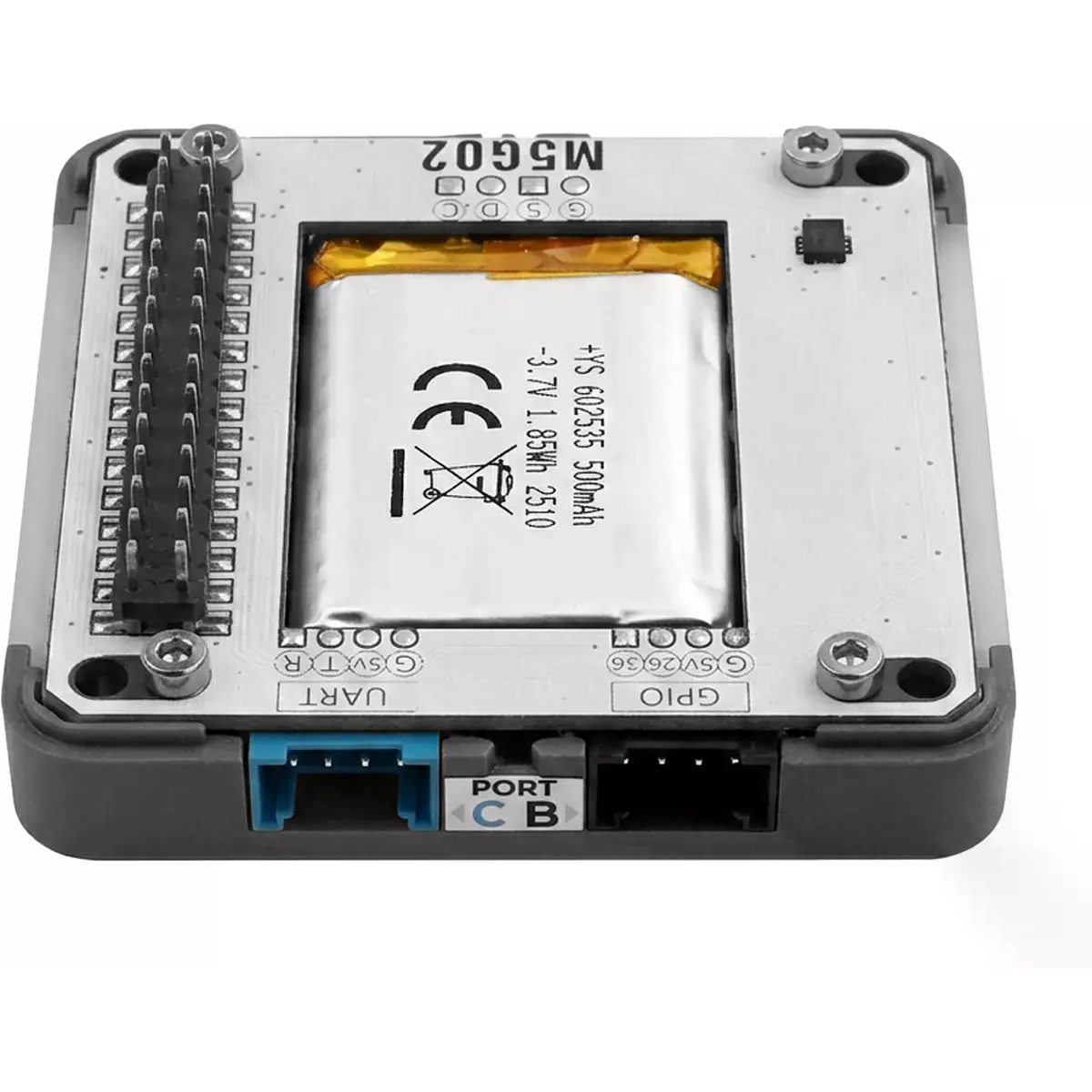

A M5Stack M5GO Bottom2 v1.3 é uma base de expansão desenvolvida especificamente para os dispositivos M5Stack Core2. Integra uma bateria de lítio de 500 mAh, um sensor IMU de 6 eixos, um microfone digital PDM e 10 LEDs RGB programáveis, proporcionando funções adicionais para projetos de IoT, interação baseada em movimento e aplicações audiovisuais.

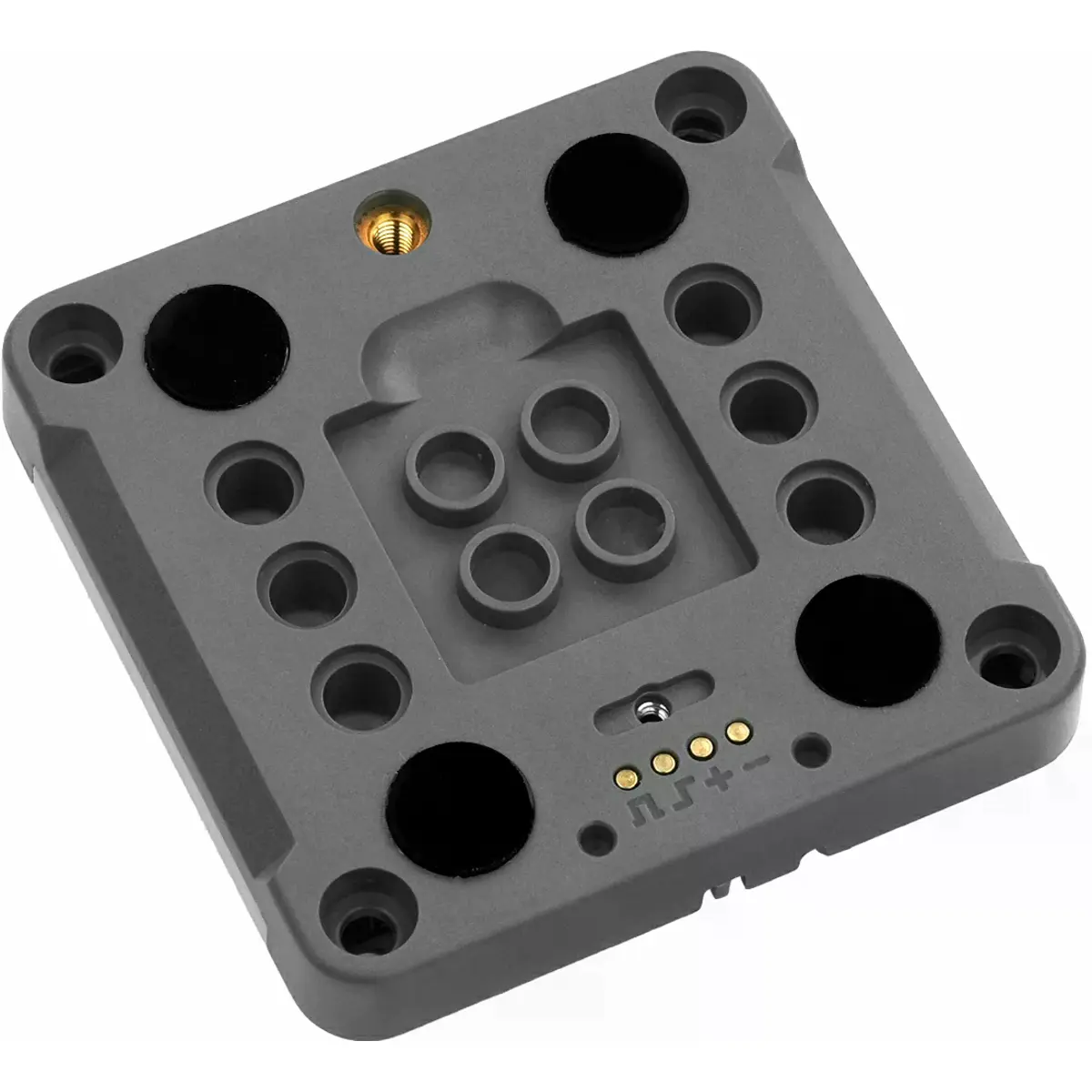

Disponibiliza duas portas de expansão HY2.0-4P, com acesso a sinais de ADC, DAC e UART, permitindo a ligação de diferentes sensores e módulos. Na parte inferior possui uma interface magnética de carregamento por Pogo Pin, com circuito de gestão de carga TP4057, que também disponibiliza a interface I²C do controlador para expansão externa magnética. O M5GO Bottom2 v1.3 inclui ainda ímanes integrados e orifícios de montagem compatíveis com estruturas LEGO, facilitando a integração mecânica em diferentes projetos e protótipos.

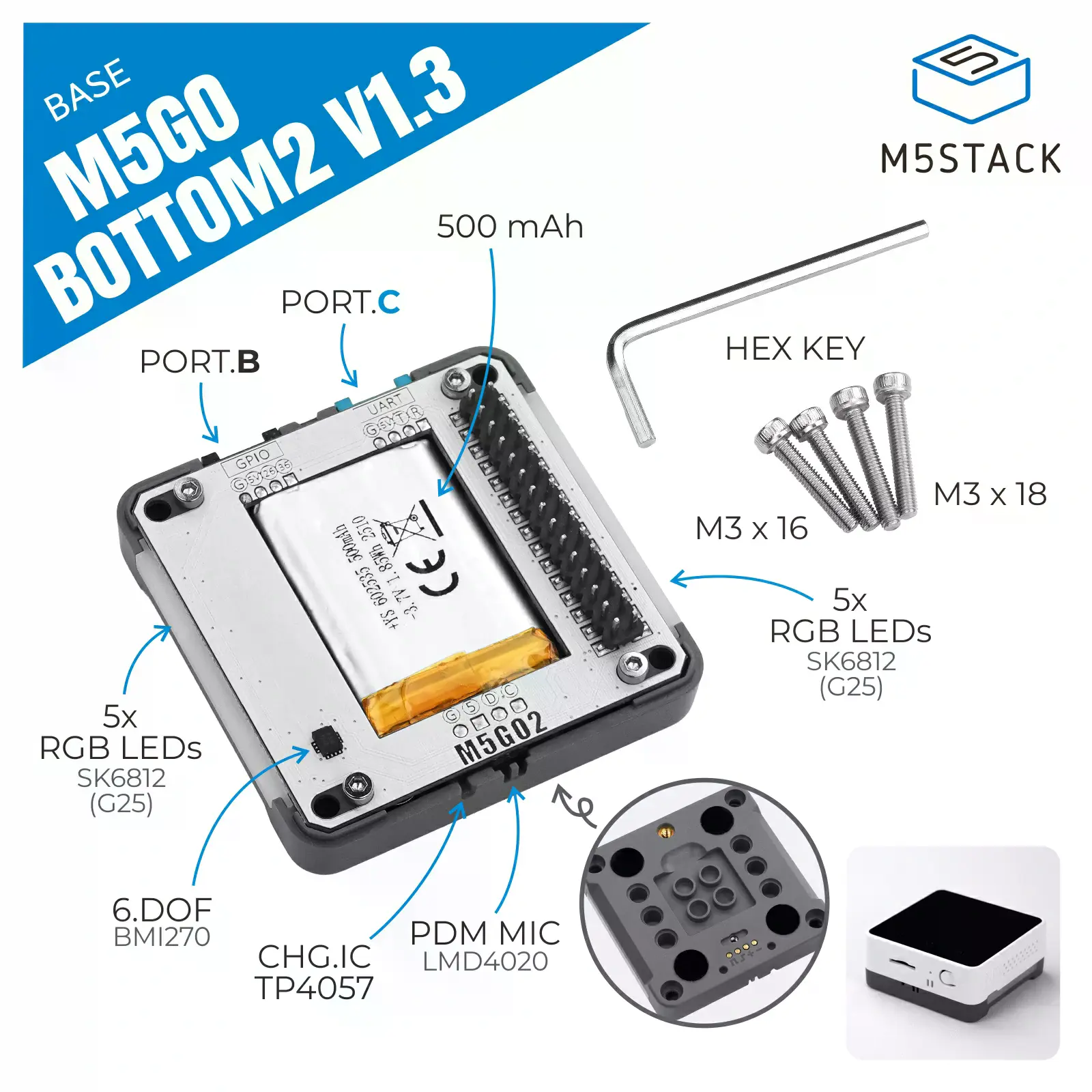

PRINCIPAIS CARACTERÍSTICAS
✅ Desenvolvida especificamente para a série M5Stack Core2
✅ Integra bateria de lítio de 500 mAh a 3,7 V
✅ Inclui IMU BMI270 de 6 eixos para deteção de movimento e orientação
✅ Integra microfone digital PDM LMD4020T261-OAC23
✅ Disponibiliza 10 LEDs RGB SK6812 programáveis com difusores de luz
✅ Inclui 2 portas de expansão HY2.0-4P para ligação de sensores e módulos
✅ Oferece interface magnética Pogo Pin para carregamento e expansão I²C
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Produto: M5GO Bottom2 v1.3
• SKU: A014-C-V13
• Tipo: Base de expansão
• Compatibilidade: M5Stack Core2
◾ Sensor IMU
• Modelo: BMI270
• Tipo: IMU de 6 eixos
• Comunicação: I²C
• SDA: G21
• SCL: G22
◾ Microfone
• Tipo: PDM
• Modelo: LMD4020T261-OAC23
• DAT: G34
• CLK: G0
◾ LEDs
• Tipo: RGB programáveis
• Modelo: SK6812
• Quantidade: 10x
• Linha de dados: G25
◾ Bateria
• Tipo: Lítio
• Capacidade: 500 mAh
• Tensão nominal: 3,7 V
• Circuito de carregamento: TP4057

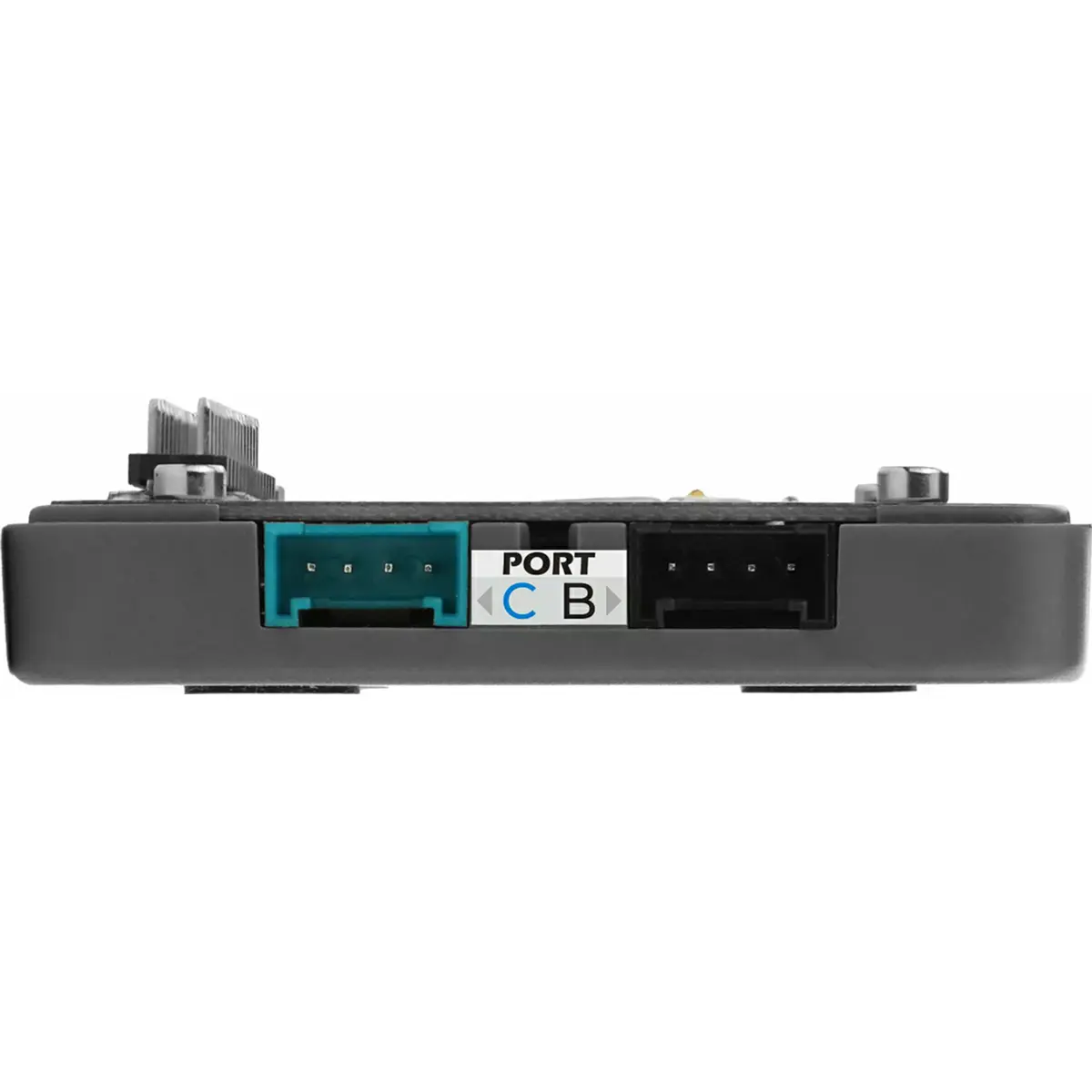

◾ Expansão
• Portas: 2x HY2.0-4P
• PORT.B: GND / 5 V / G26 / G36
• PORT.C: GND / 5 V / G14 / G13
• Interface: ADC / DAC / UART
◾ Interface Pogo Pin
• Função: carregamento magnético
• Interface adicional: I²C
• SDA: G21
• SCL: G22
◾ Montagem
• Ímanes integrados
• Orifícios compatíveis com estruturas LEGO

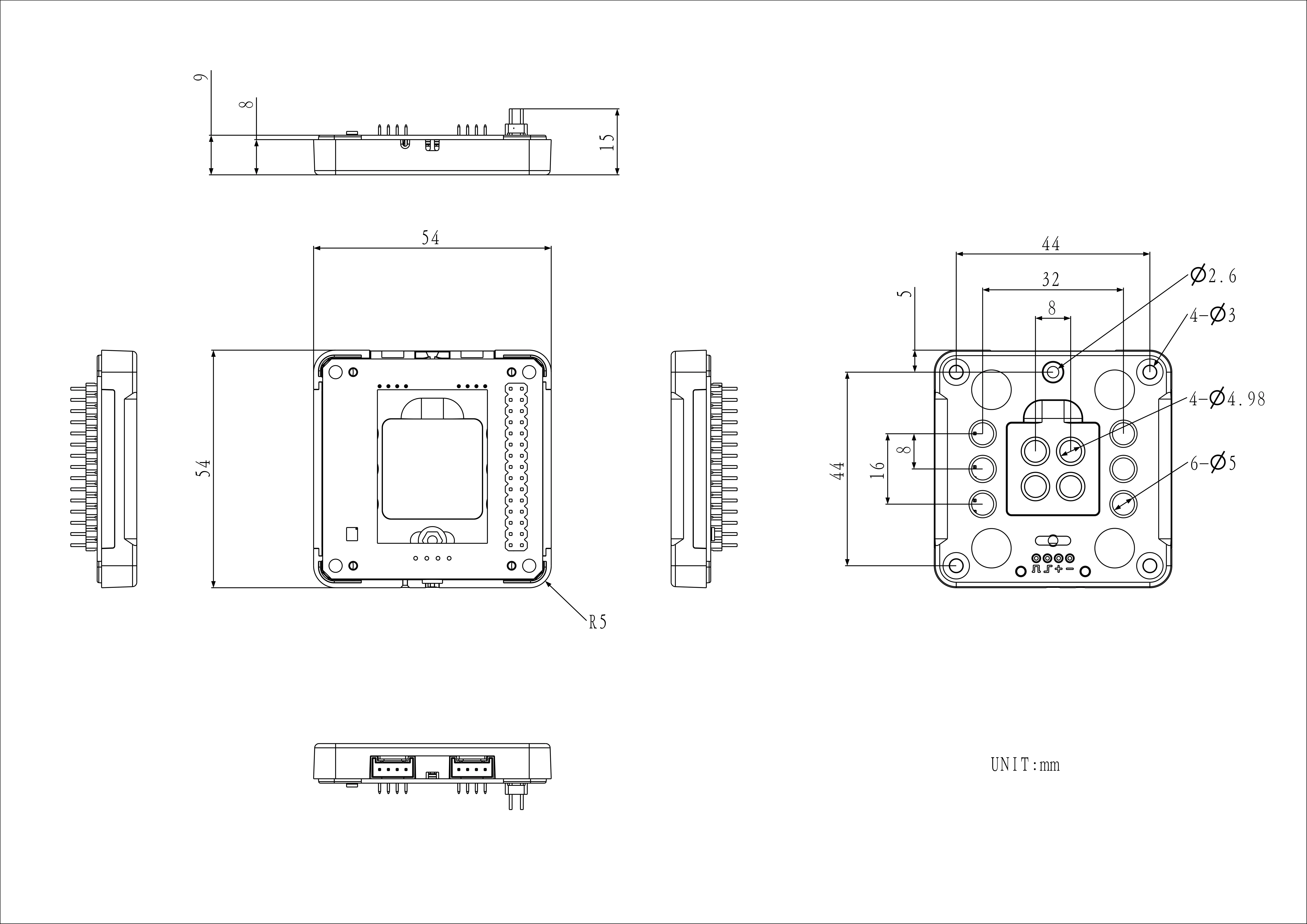

◾ Dimensões
• Produto: 54,0 × 54,0 × 15,0 mm

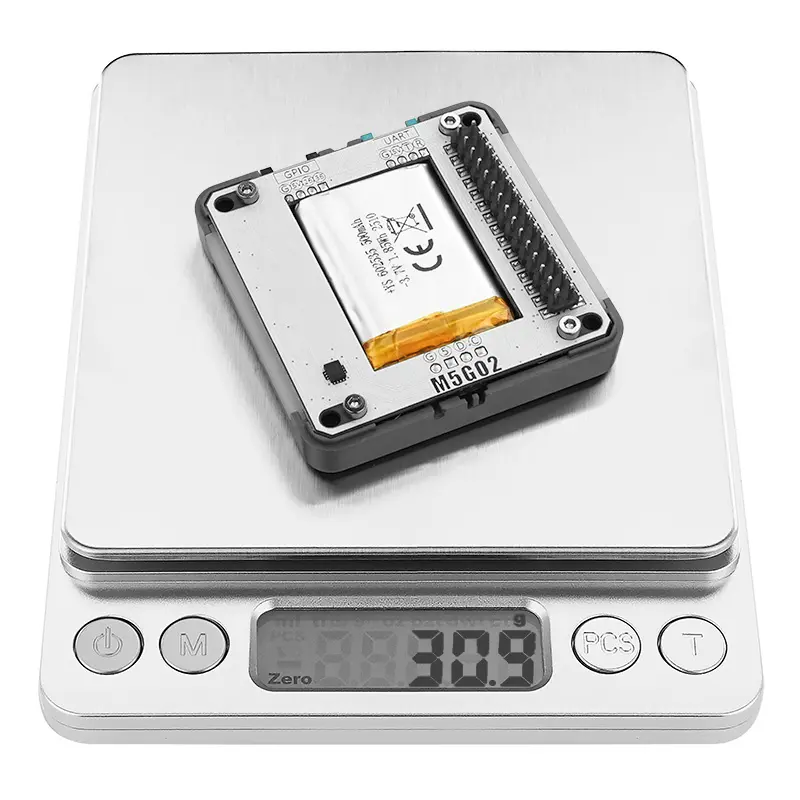

• Peso: 30,9 g
◾ Embalagem
• Dimensões: 132,0 × 95,0 × 16,0 mm
• Peso bruto: 53,2 g
◾ Aplicações
• Expansão de dispositivos Core2
• Desenvolvimento de projetos IoT
• Deteção e interação baseada em movimento
• Projetos audiovisuais criativos
◾ Incluído na embalagem

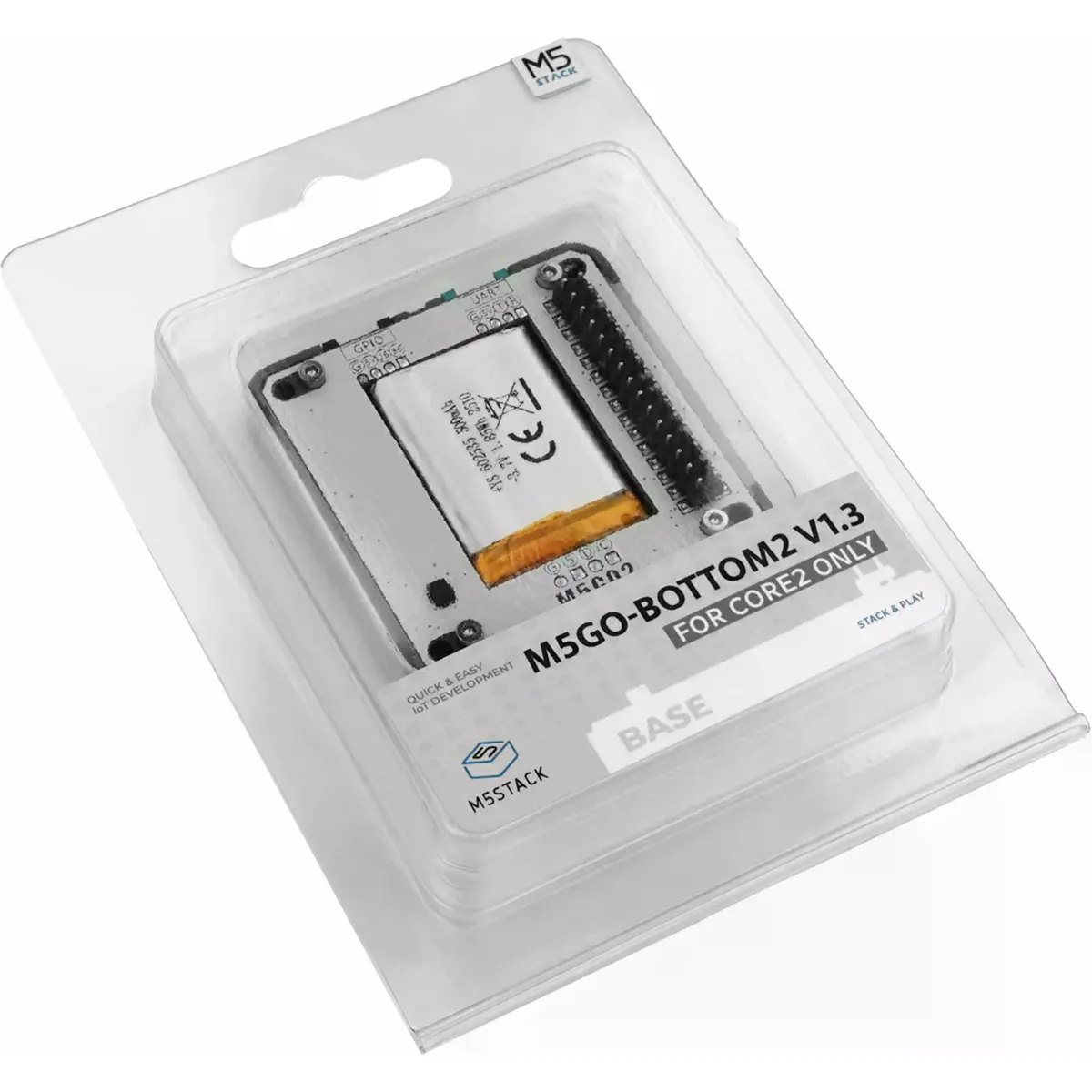

• 1x Base M5GO Bottom2 v1.3
• 2x Parafuso M3 × 16 mm
• 2x Parafuso M3 × 18 mm
• 1x Chave sextavada em L de 2,5 mm
