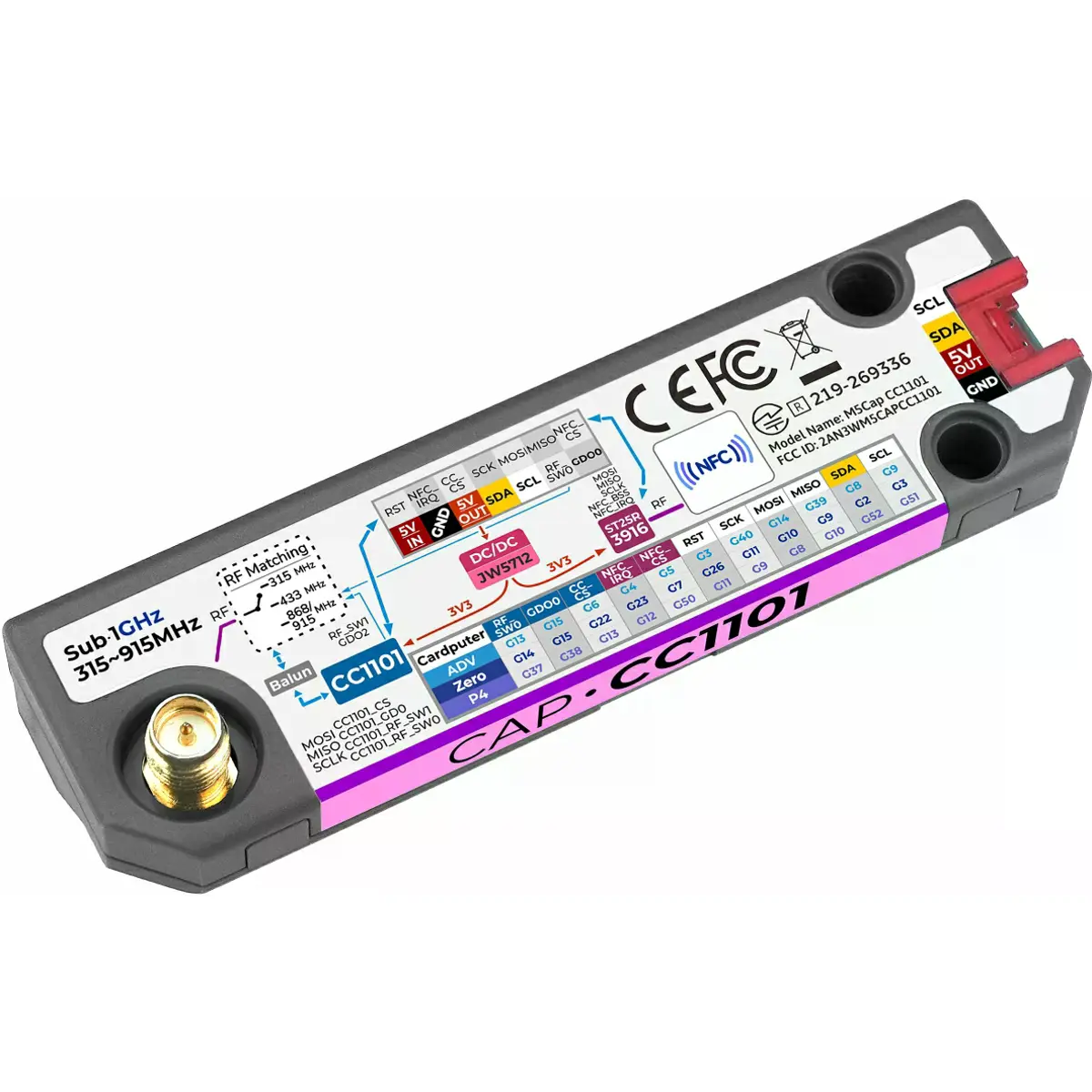

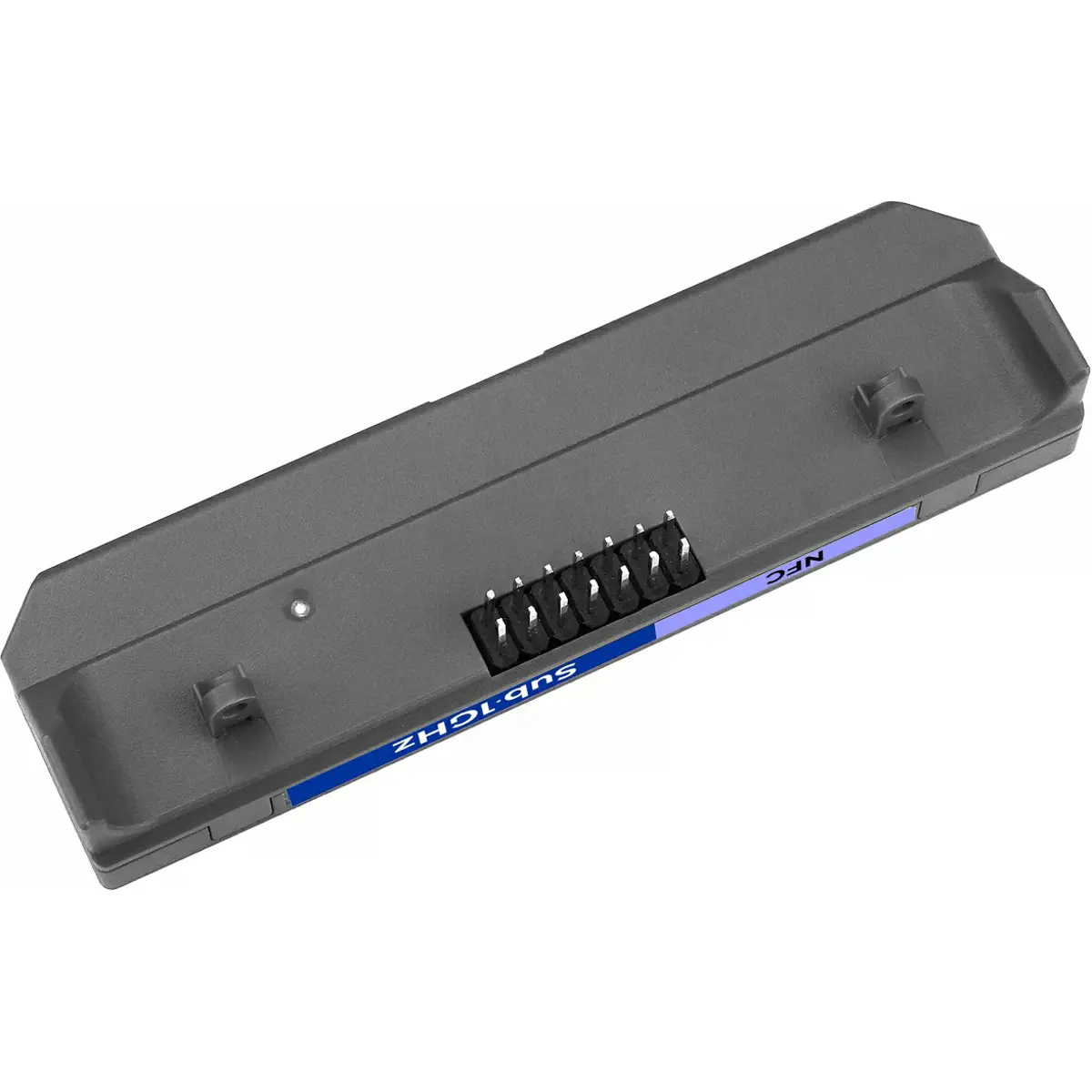

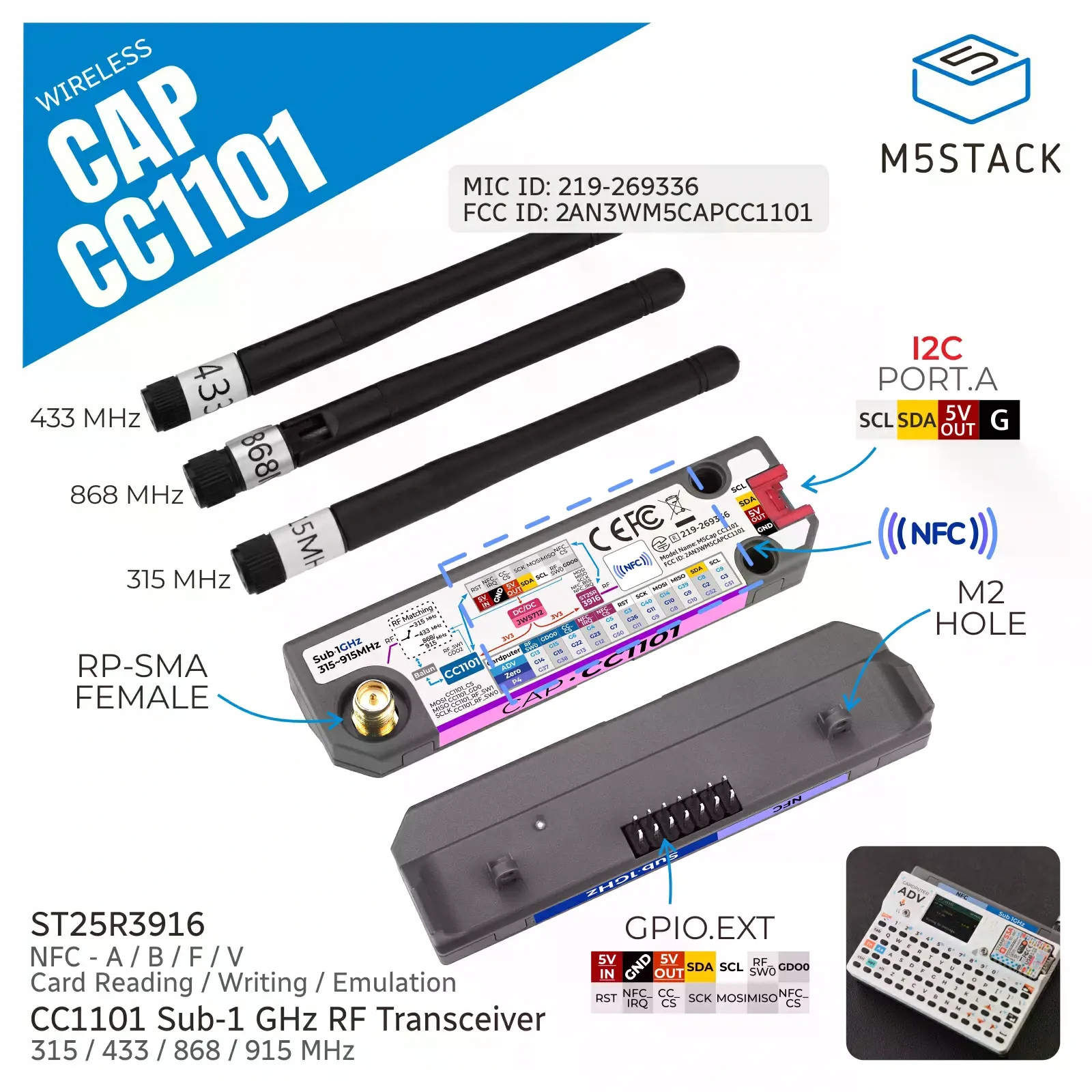

Módulo de expansão para o M5Stack Cardputer-Adv e CardputerZero que combina comunicação rádio Sub-1 GHz com funções NFC numa única unidade. Integra o transceiver CC1101 da Texas Instruments para comunicação sem fios, juntamente com o controlador NFC ST25R3916. A secção RF suporta diferentes esquemas de modulação e a seleção da banda é realizada através de comutadores RF SP3T e de uma rede de adaptação multibanda, utilizando uma única interface de antena RP-SMA. A secção NFC suporta os modos leitor/escritor e emulação de cartão, sendo compatível com NFC-A, NFC-B, NFC-F e NFC-V. A comunicação com o dispositivo principal é realizada através de SPI. O Cap inclui ainda uma interface Grove HY2.0-4P para expansão com outros periféricos. É adequado para projetos de comunicação sem fios, controlo remoto, identificação por NFC e prototipagem IoT.
PRINCIPAIS CARACTERÍSTICAS
✅ Combina comunicação RF Sub-1 GHz e NFC numa única expansão para Cardputer
✅ Utiliza o transceiver CC1101 para comunicação nas bandas de 315, 433, 868 e 915 MHz
✅ Suporta modulações 2-FSK, 4-FSK, GFSK, MSK, ASK e OOK
✅ Oferece potência de transmissão até +10 dBm e sensibilidade de receção até -99,5 dBm

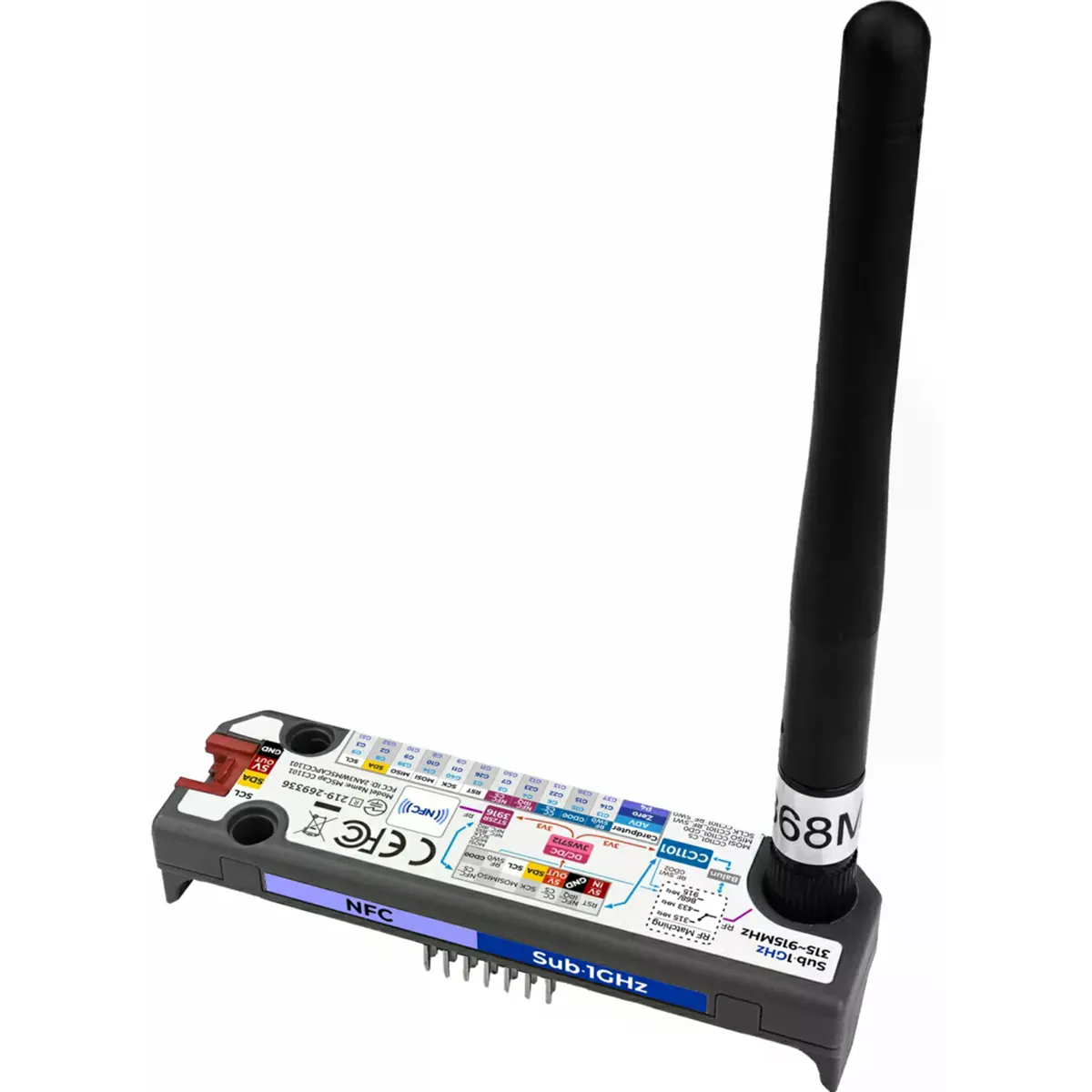

✅ Inclui três antenas RP-SMA de 315 MHz, 433 MHz e 868 MHz, sendo a antena de 868 MHz também adequada para a banda de 915 MHz
✅ Integra o controlador NFC ST25R3916 com suporte para leitura/escrita e emulação de cartão
✅ Suporta NFC-A, NFC-B, NFC-F e NFC-V, incluindo ISO14443A/B, FeliCa e ISO15693
✅ Inclui FIFO de 64 bytes para receção e transmissão RF e FIFO de 512 bytes para NFC

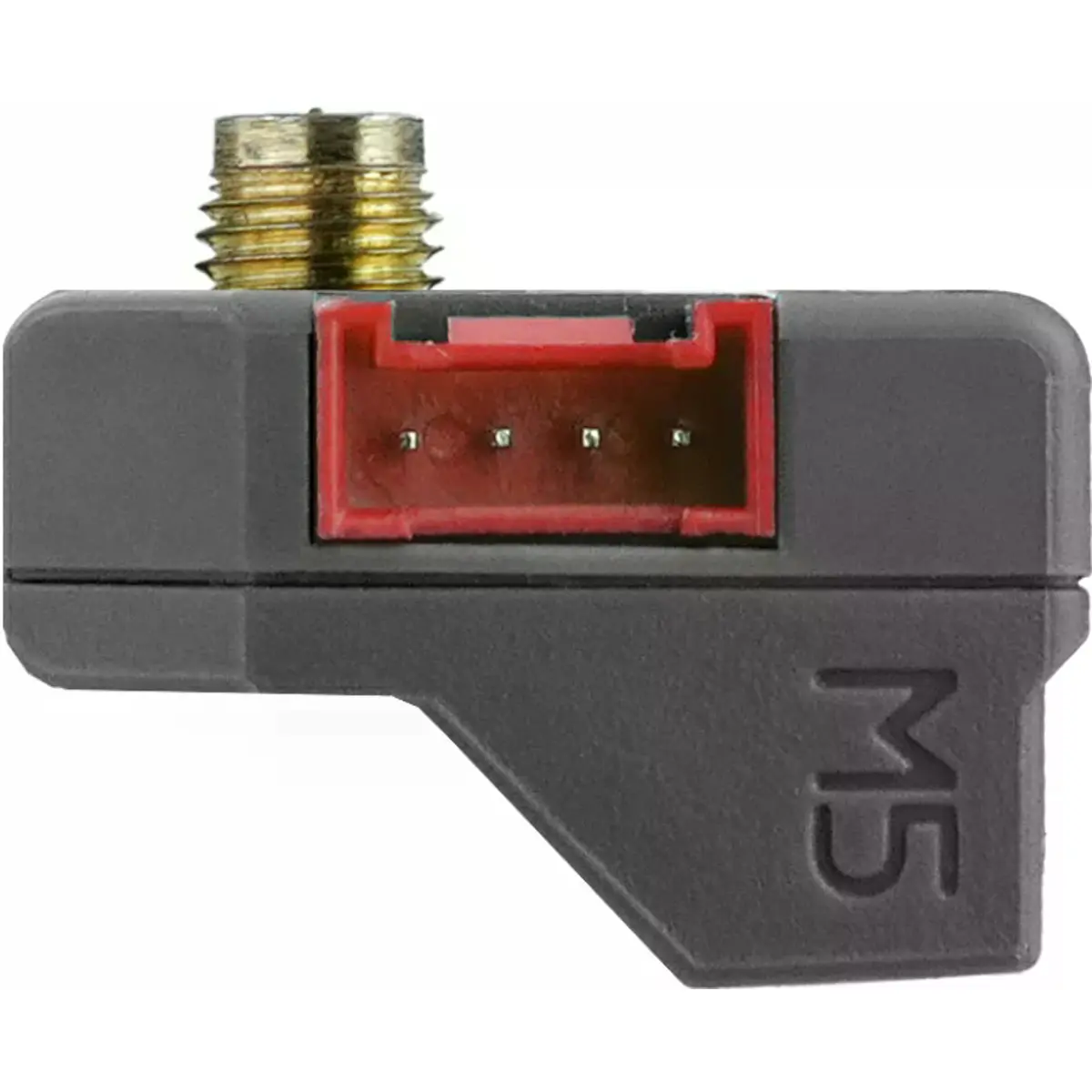

✅ Disponibiliza uma interface Grove HY2.0-4P para expansão com sensores e outros módulos
✅ É compatível com Cardputer-Adv e CardputerZero e suporta desenvolvimento através de Arduino e UiFlow2
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: Cap CC1101
• SKU: U219
• Tipo: Módulo de expansão RF Sub-1 GHz e NFC
• Compatibilidade: Cardputer-Adv / CardputerZero
◾ Transceiver RF
• Chip: CC1101
• Bandas de frequência: 315 / 433 / 868 / 915 MHz
• Modulação: 2-FSK / 4-FSK / GFSK / MSK / ASK / OOK
• Potência de transmissão: +10 dBm
• Sensibilidade de receção: até -99,5 dBm
• Comutação de banda: 2x SP3T
• Interface de antena: RP-SMA fêmea
◾ Alcance de comunicação*
• Modulação: FSK
• Taxa de transmissão: 58 kbps
• 315 MHz: até 435 m
• 433 / 868 / 915 MHz: até 441 m
◾ Antenas
• Tipo: Antena de borracha RP-SMA
• 315 MHz: 108 mm
• 433 MHz: 108 mm
• 868 MHz: 108 mm
• Antena 868 MHz: também utilizada para 915 MHz
• Conector: RP-SMA
◾ NFC
• Chip: ST25R3916
• Frequência de funcionamento: 13,56 MHz
• Modos: leitor/escritor e emulação de cartão
• Protocolos: NFC-A / NFC-B / NFC-F / NFC-V
• Compatibilidade: ISO14443A/B / FeliCa / ISO15693
• FIFO: 512 bytes

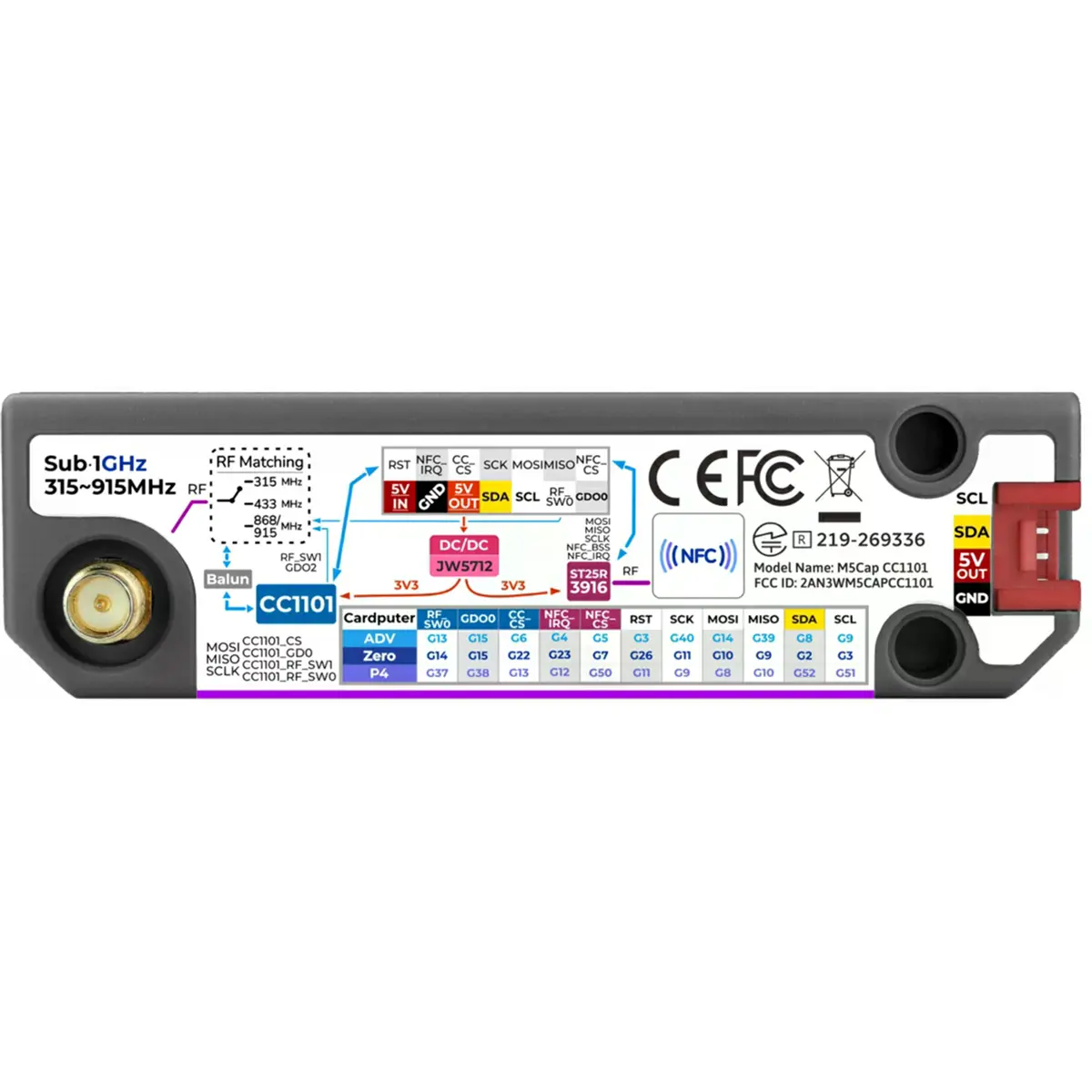

◾ Comunicação
• Interface principal: SPI
• Interface de expansão: Grove HY2.0-4P
• Função Grove: expansão para sensores e outros módulos
◾ Alimentação
• Alimentação: 5 V DC
• Consumo em repouso: 5 V / 140,87 µA
• Condição de repouso: CC1101 e NFC em modo sleep
• Consumo em funcionamento: 5 V / 96 mA
• Condição de funcionamento: CC1101 a transmitir continuamente à potência máxima e NFC em leitura contínua
◾ Compatibilidade
• Cardputer-Adv
• CardputerZero
◾ Plataformas de desenvolvimento
• Arduino
• UiFlow2

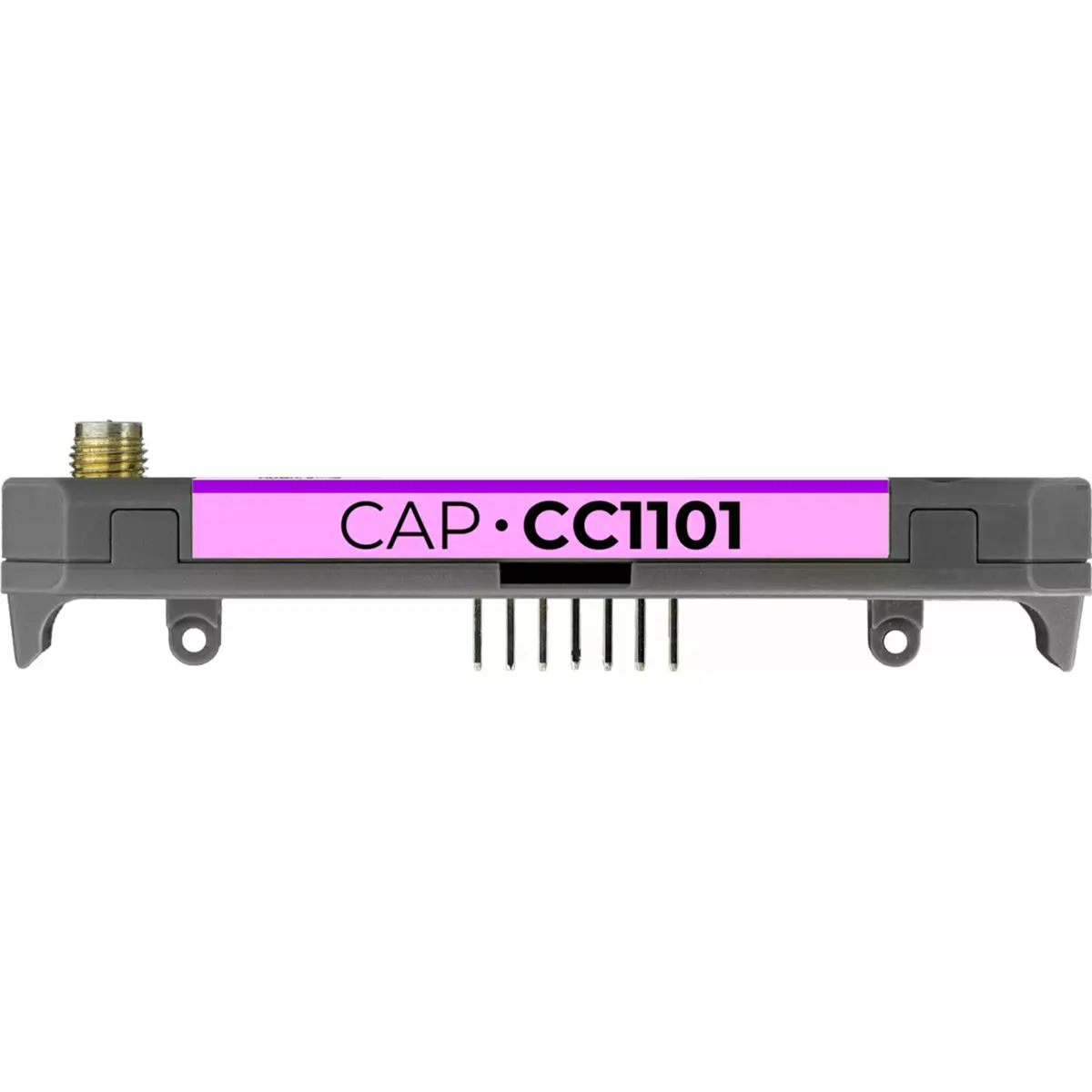

◾ Dimensões e peso

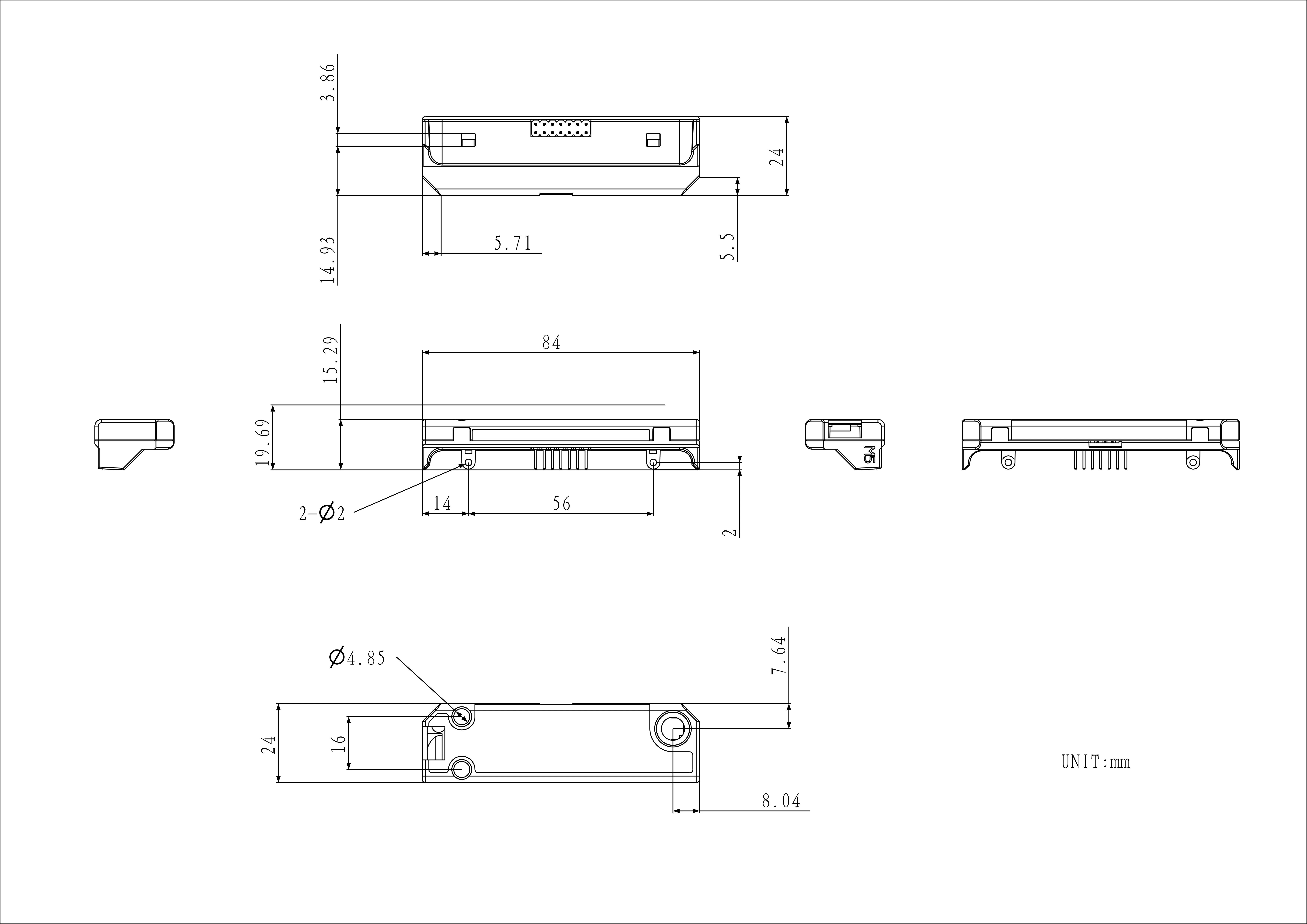

• Dimensões: 84,0 x 24,0 x 19,7 mm

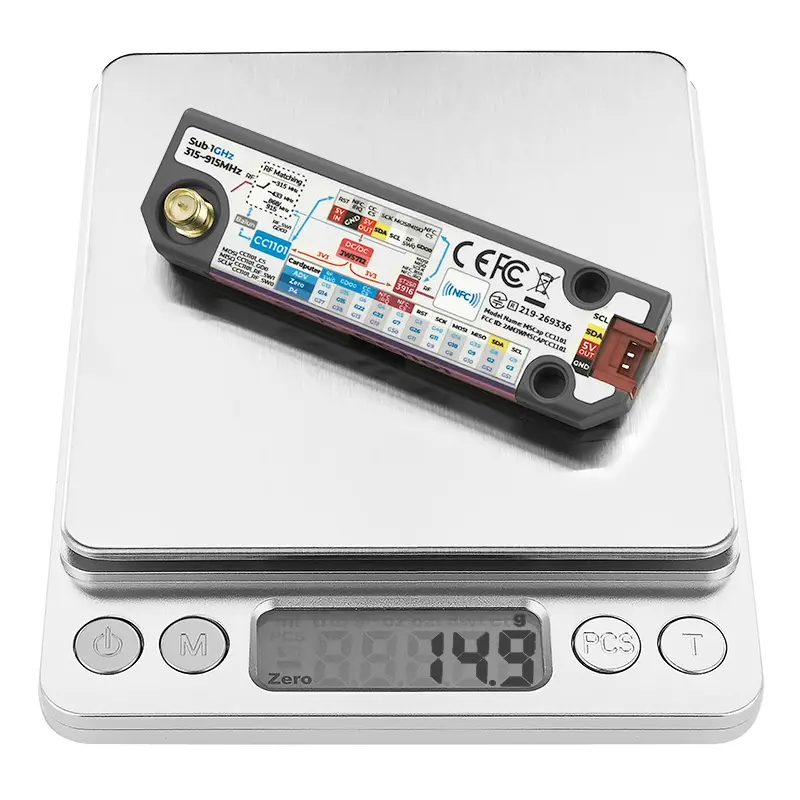

• Peso: 14,9 g
◾ Aplicações
• Controlo remoto sem fios
• Comunicação entre dispositivos
• Identificação e leitura NFC
• Emulação de cartões NFC
• Sistemas IoT
• Prototipagem e desenvolvimento
◾ Incluído na embalagem
• 1x M5Stack Cap CC1101
• 1x Antena de borracha RP-SMA 315 MHz
• 1x Antena de borracha RP-SMA 433 MHz
• 1x Antena de borracha RP-SMA 868 MHz, compatível também com 915 MHz
Notas:
- Quando utilizado com CardputerZero, não deve ser efetuada troca a quente. O dispositivo deve estar desligado antes de instalar ou remover o Cap CC110 1

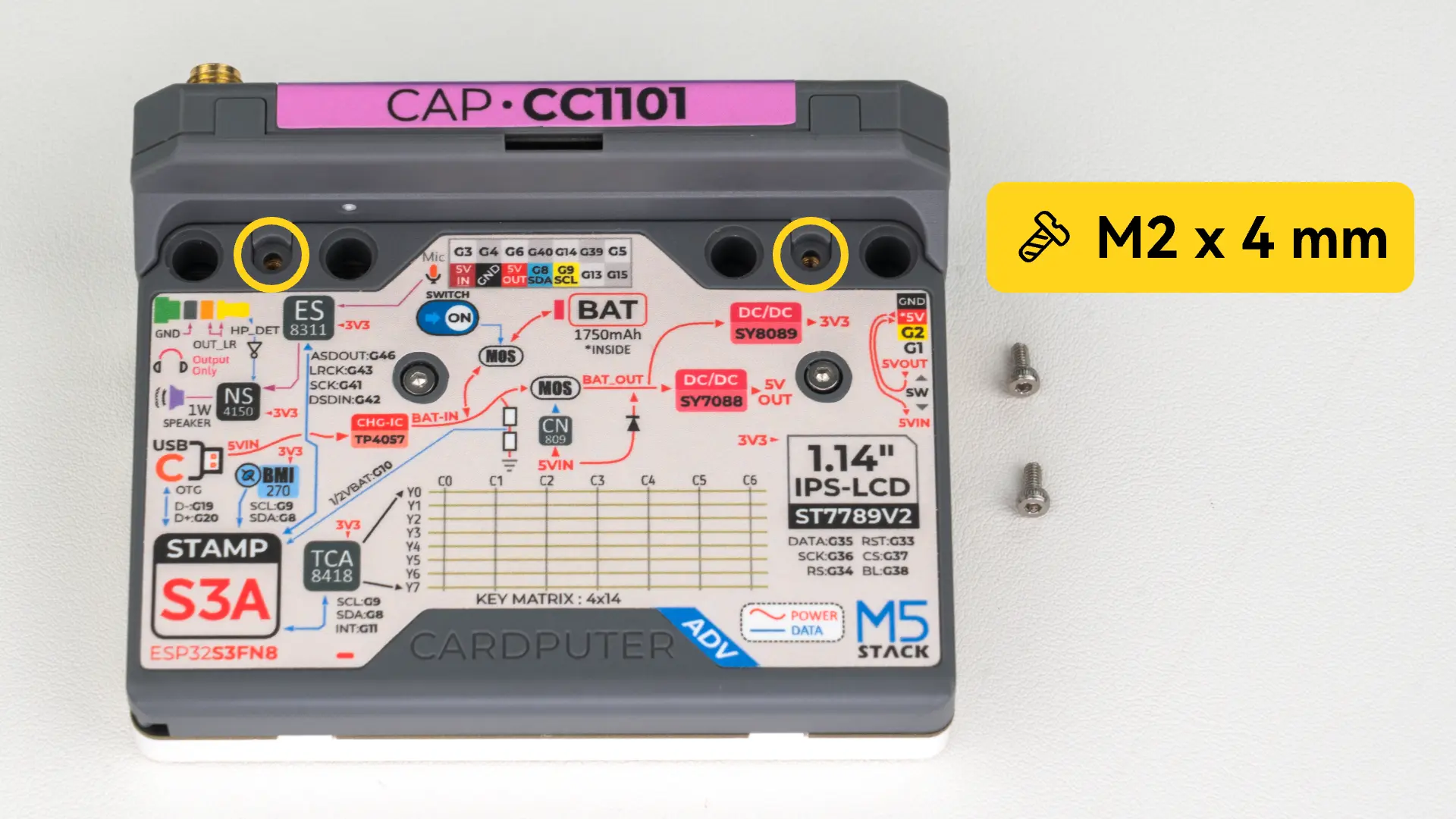

- Para fixação ao Cardputer-Adv ou CardputerZero são recomendados parafusos M2×4 mm; parafusos demasiado compridos podem interferir com a PCB interna e provocar danos
*valores indicados pela M5Stack em condições de teste específicas
▶ Informação adicional (site M5Stack)
