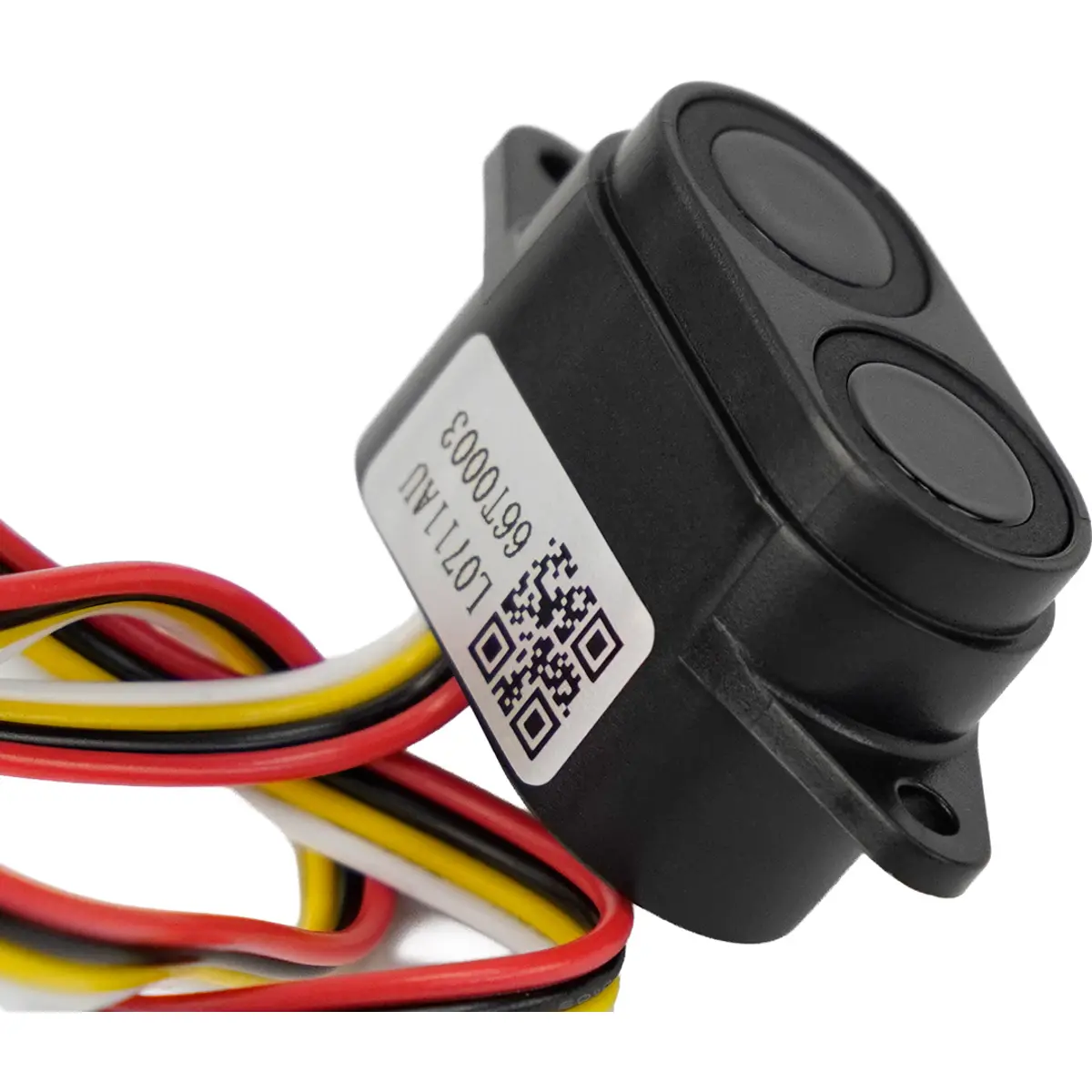

DFRobot SEN0754 - Sensor Ultrassónico para Monitorização de Nível de Líquidos 3m Alcance IP67 UART Modbus

Este sensor ultrassónico de monitorização de nível de líquidos foi concebido para a deteção de nível sem contacto em situações onde os sensores ultrassónicos tradicionais podem ser limitados por zonas cegas grandes, ângulos de medição amplos, resposta lenta ou instalação difícil. Com uma zona cega ≤1,5 cm e um alcance de medição ajustável de 30 a 300 cm, este sensor de nível de líquidos adapta-se tanto a recipientes compactos como a tanques de maiores dimensões, e o seu comportamento de medição pode ser configurado para diferentes condições de instalação.
Integra seis modos de algoritmo, nove níveis de sinal e cinco níveis de redução de ruído da alimentação, todos configuráveis. Conta ainda com proteção IP67, funcionamento entre 3,3 e 12 V e saída UART Auto com protocolo Modbus. Destina-se à monitorização fiável do nível de líquidos em hidroponia, recipientes e tanques de água.

PRINCIPAIS CARACTERÍSTICAS

• Deteção de nível de líquidos sem contacto, com medição a começar muito perto da superfície do sensor
• Alcance máximo de medição configurável por comandos, para adaptação a recipientes e tanques de diferentes profundidades sem depender de uma distância de escala completa fixa
• Seis modos de algoritmo para diferentes condições do líquido: saída de valor em tempo real, filtragem de agitação da superfície do líquido em três níveis, filtragem de pequenos degraus e modo de alta sensibilidade
• Modo de funcionamento configurável através do protocolo Modbus
• Nove níveis de sinal configuráveis para adaptar o alcance, a sensibilidade e o ângulo de deteção a diferentes dimensões de tanque e geometrias de instalação
• Cinco níveis de redução de ruído da alimentação para manter a estabilidade da medição em diferentes ambientes elétricos, como alimentação direta por bateria, fontes USB com cabos longos e fontes comutadas com elevado ruído
• Interfaces de entrada e saída com proteção contra descargas eletrostáticas em conformidade com a norma IEC61000-4-2

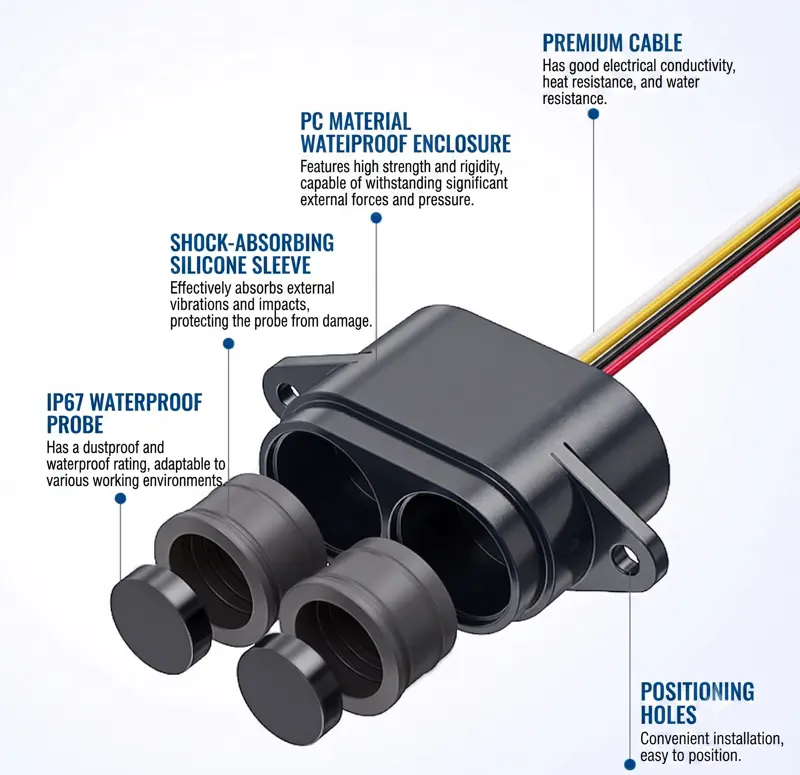

• Estrutura miniatura à prova de pó e de água

ESPECIFICAÇÕES

• Tensão de funcionamento: 3,3~12 V
• Corrente em espera: ≤5 µA
• Corrente média de funcionamento: ≤9 mA
• Distância da zona cega: ≤1,5 cm
• Alcance de medição: 30~300 cm, ajustável (predefinição: 200 cm)
• Precisão: 0,5+(S*0,3%) cm
• Tempo de resposta:
  • Valor em tempo real: 100 ms
  • Valor processado: ≥2000 ms
• Tempo de arranque: ≤650 ms
• Tempo de ciclo: 100 ms
• Método de saída: UART Auto (protocolo Modbus)
• Compensação de temperatura: Sim
• Ângulo: 10~50°
• Temperatura de funcionamento: -25 °C~65 °C
• Humidade de funcionamento: 65~80% HR
• Temperatura de armazenamento: -30 °C~80 °C
• Humidade de armazenamento: 65~90% HR
• Classificação de proteção contra descargas eletrostáticas: +4K/8K (V), conforme a norma IEC61000-4-2
• Índice de proteção: IP67
• Material do invólucro: PC
• Modos de algoritmo (6):
  • Modos 0, 4 e 5: saída de valor em tempo real (100 ms)
  • Modos 1, 2 e 3: saída de valor processado (≥2000 ms)
  • Modo predefinido: modo 1
• Níveis de sinal: 1 a 9 (predefinição: nível 5, com alcance mensurável até 200 cm)
• Níveis de redução de ruído da alimentação: 5 (predefinição: nível 1)

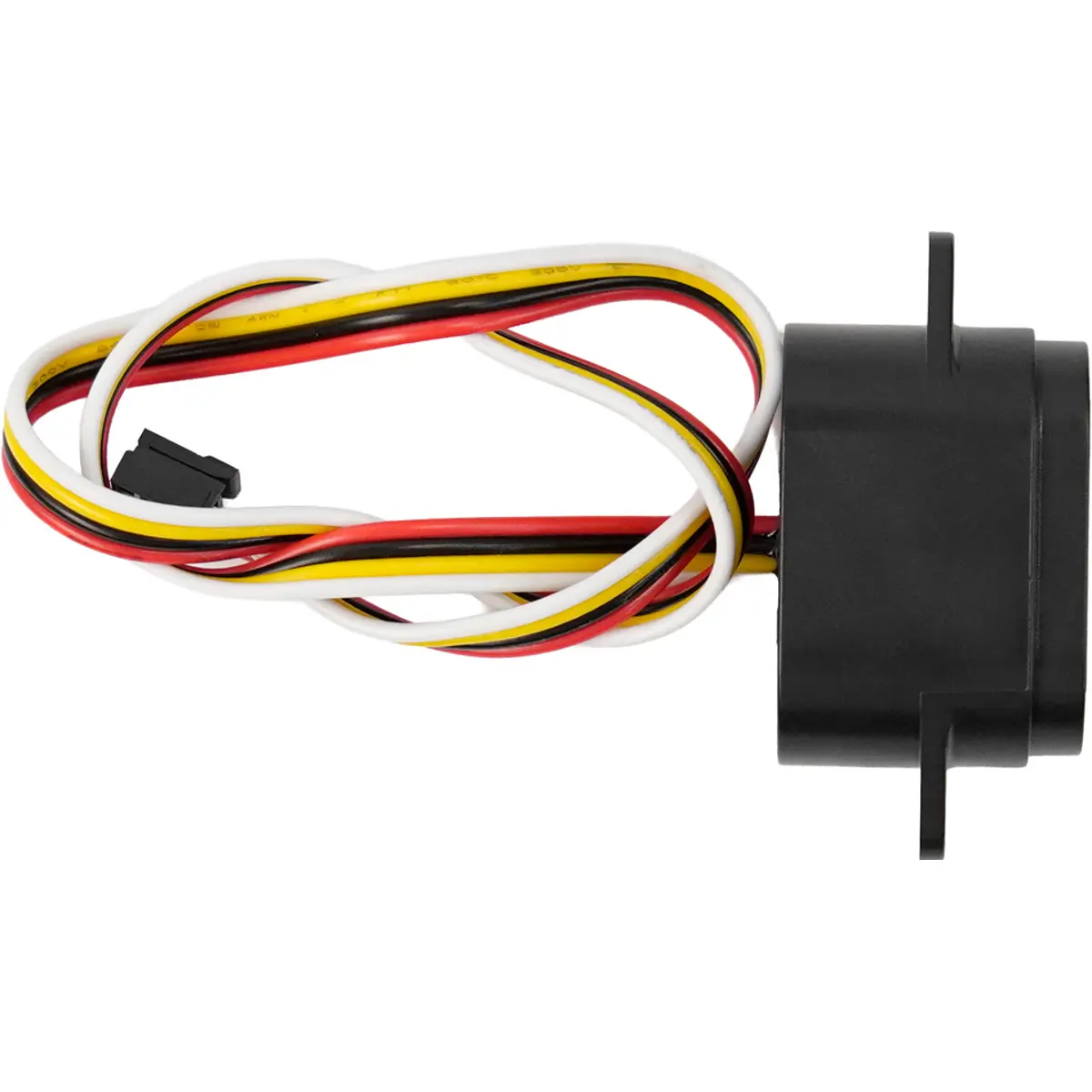

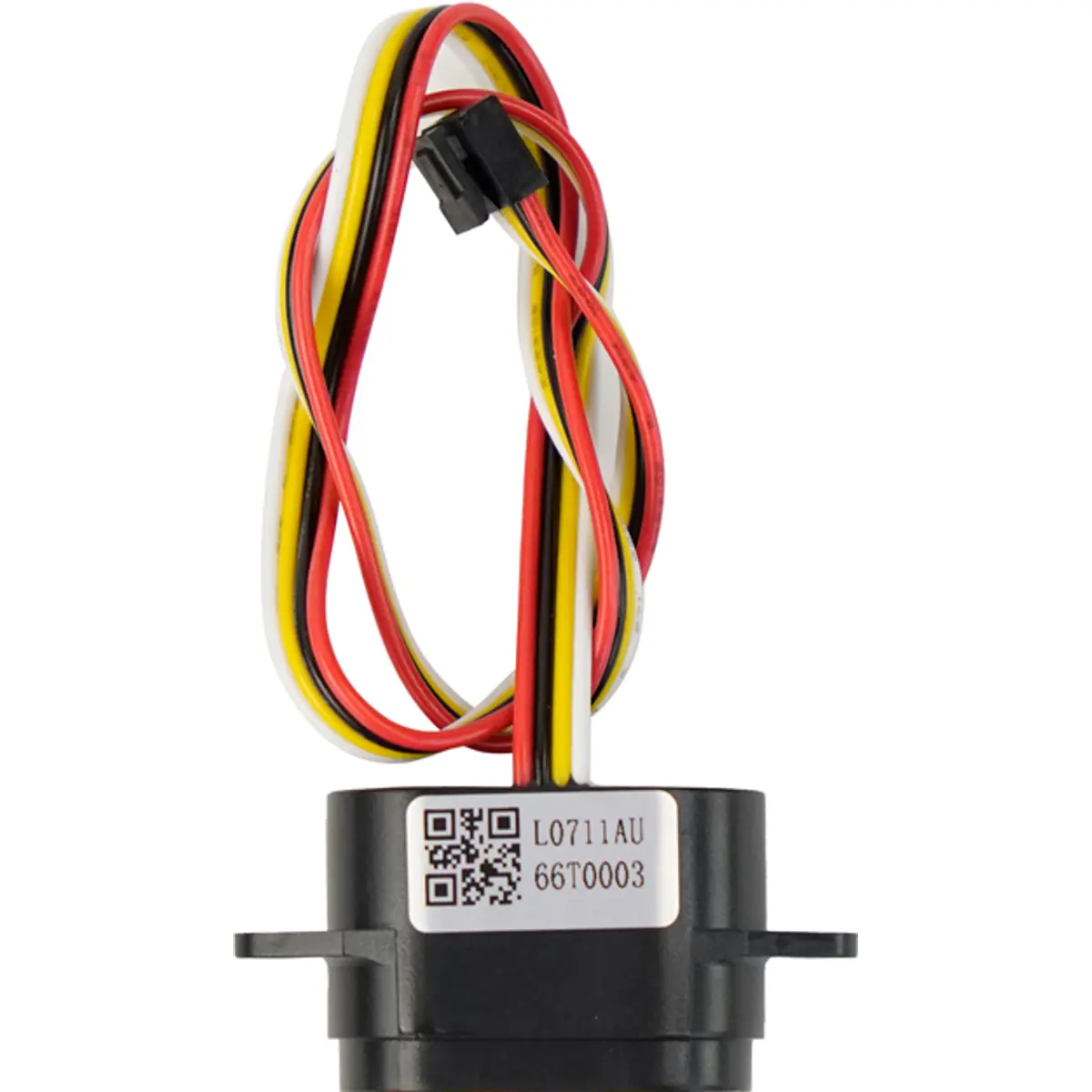

• Pinagem:
  • PIN1 (fio vermelho): VCC
  • PIN2 (fio preto): GND
  • PIN3 (fio amarelo): RX
  • PIN4 (fio branco): TX

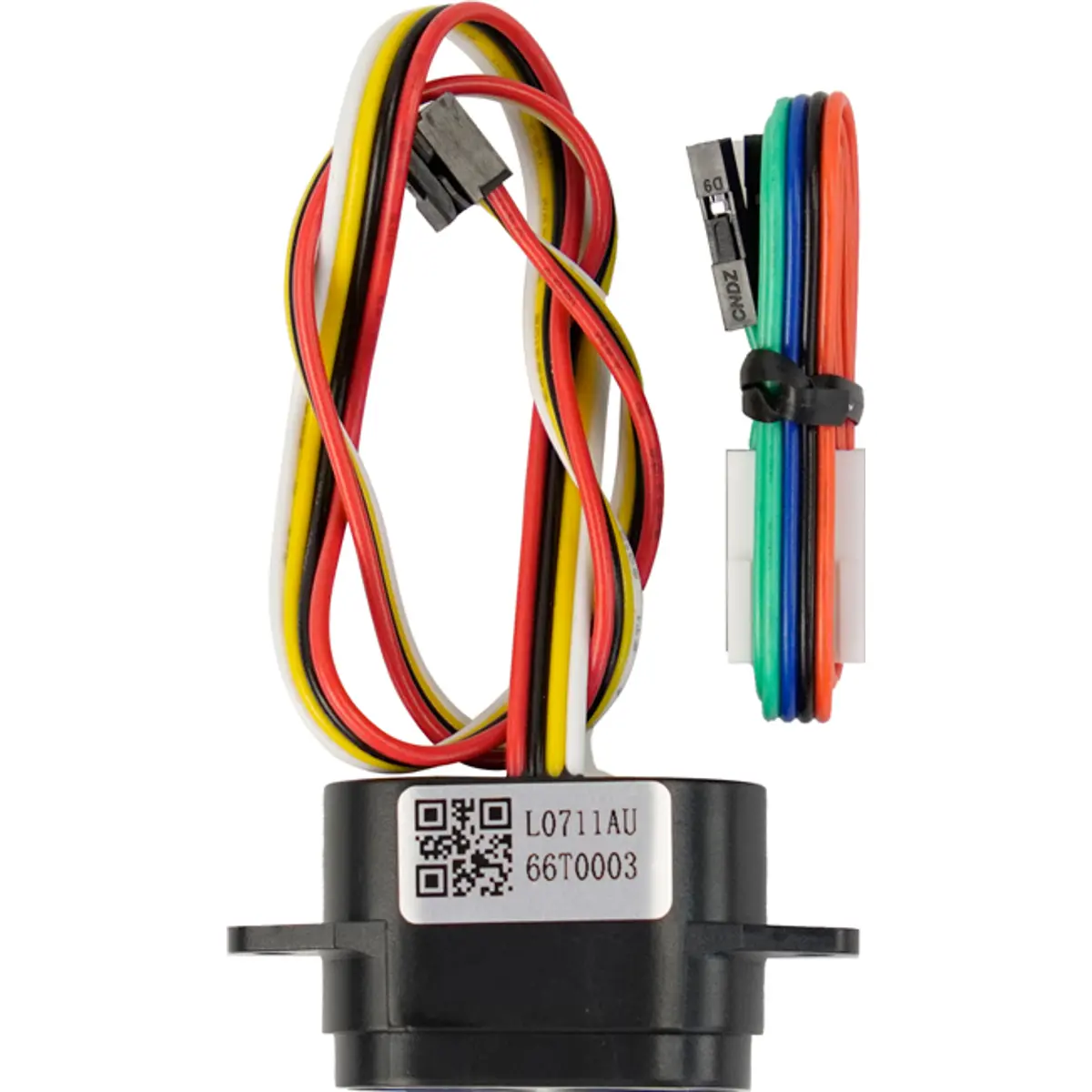

CONTEÚDO DA EMBALAGEM

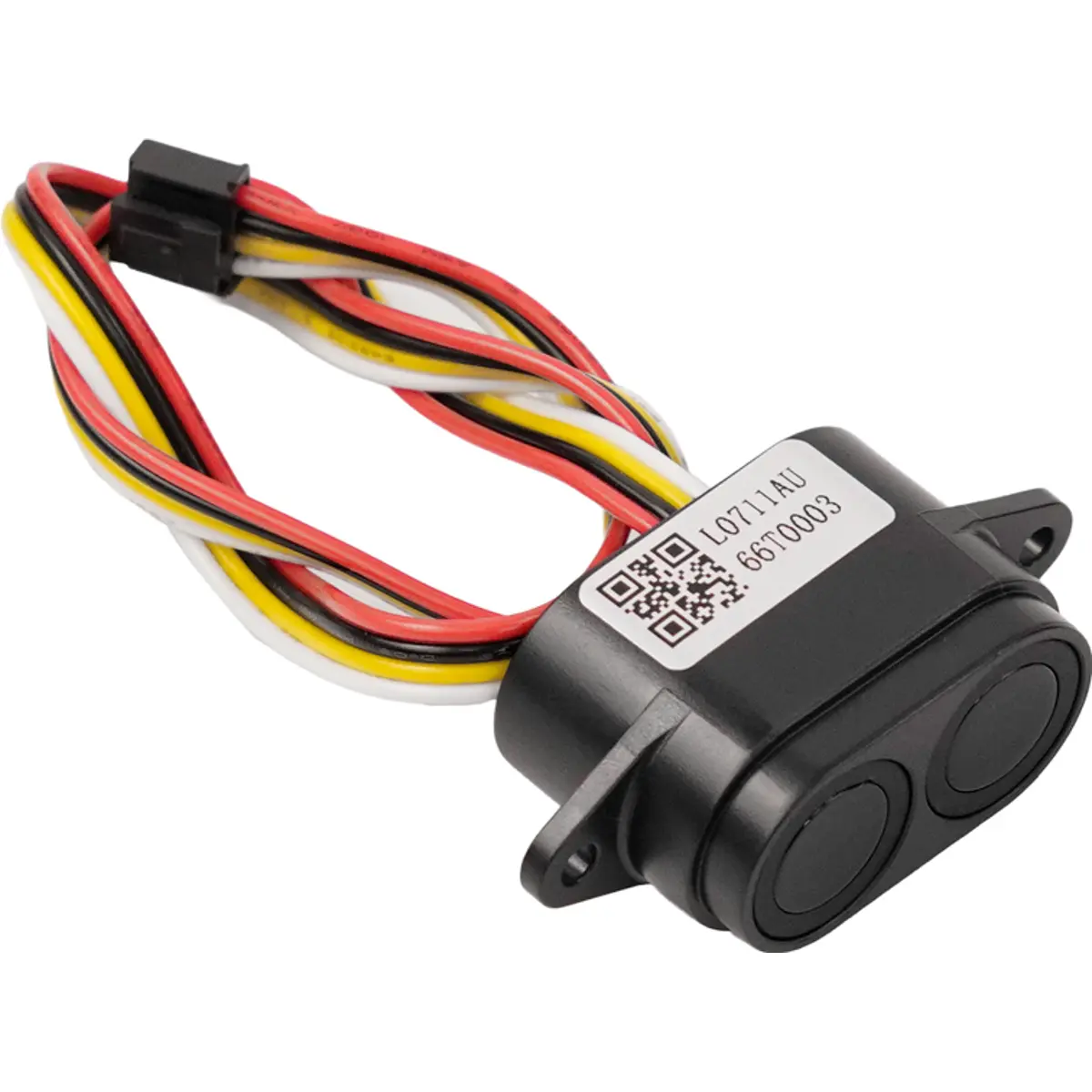

• Sensor ultrassónico de monitorização de nível de líquidos (3 m) ×1
• Cabo adaptador de 4 pinos ×1

NOTAS

• Aplicações indicadas pelo fabricante: monitorização de solução nutritiva em hidroponia, monitorização do nível de desinfetante em recipientes, monitorização de solução nutritiva em floreiras ornamentais e monitorização do nível de água em tanques de água e de águas residuais de autocaravanas.
• Níveis de sinal mais elevados aumentam a sensibilidade, o alcance mensurável e o ângulo de deteção.
• Níveis de redução de ruído mais elevados proporcionam uma supressão mais forte, mas têm também maior influência no ângulo de visão.
• Os modos 1, 2 e 3 fornecem valores processados para leituras mais estáveis. Os modos 0, 4 e 5 fornecem valores em tempo real.
• A Wiki oficial disponibiliza exemplos de código Arduino para saída de valor em tempo real e para saída de valor processado no modo de algoritmo 1. Os exemplos usam comunicação série a 115200 baud e são compatíveis com UNO, Mega2560 ou ESP32.
• Segundo a Wiki, o exemplo de valor em tempo real é adequado para superfícies de líquido estáveis, com o sensor instalado a cerca de 2 m acima do tanque. Este exemplo lê a altura vazia, o nível de água e a temperatura.
• No exemplo do modo de algoritmo 1, o sensor é alimentado a partir de 5 V e GND, e a altura de instalação é definida em milímetros.
