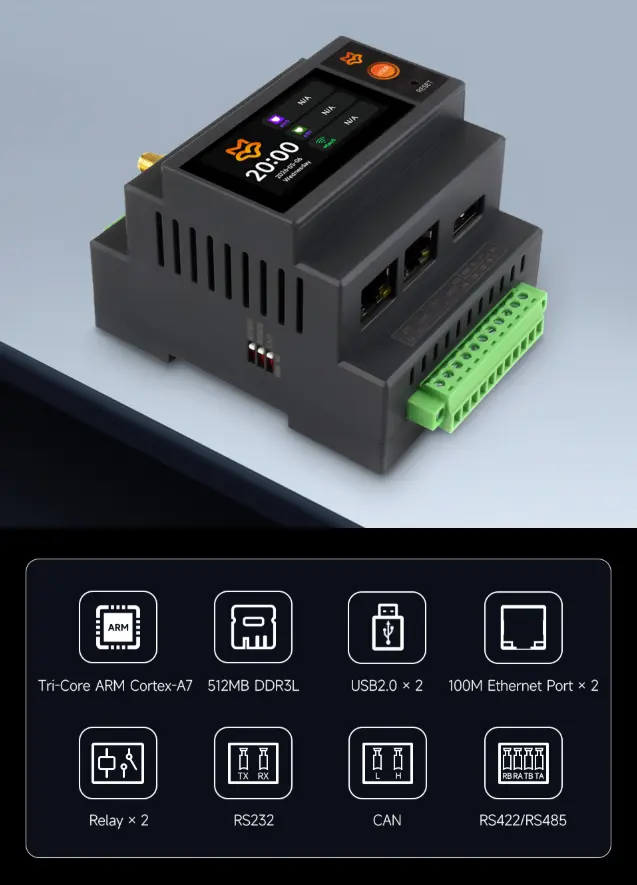

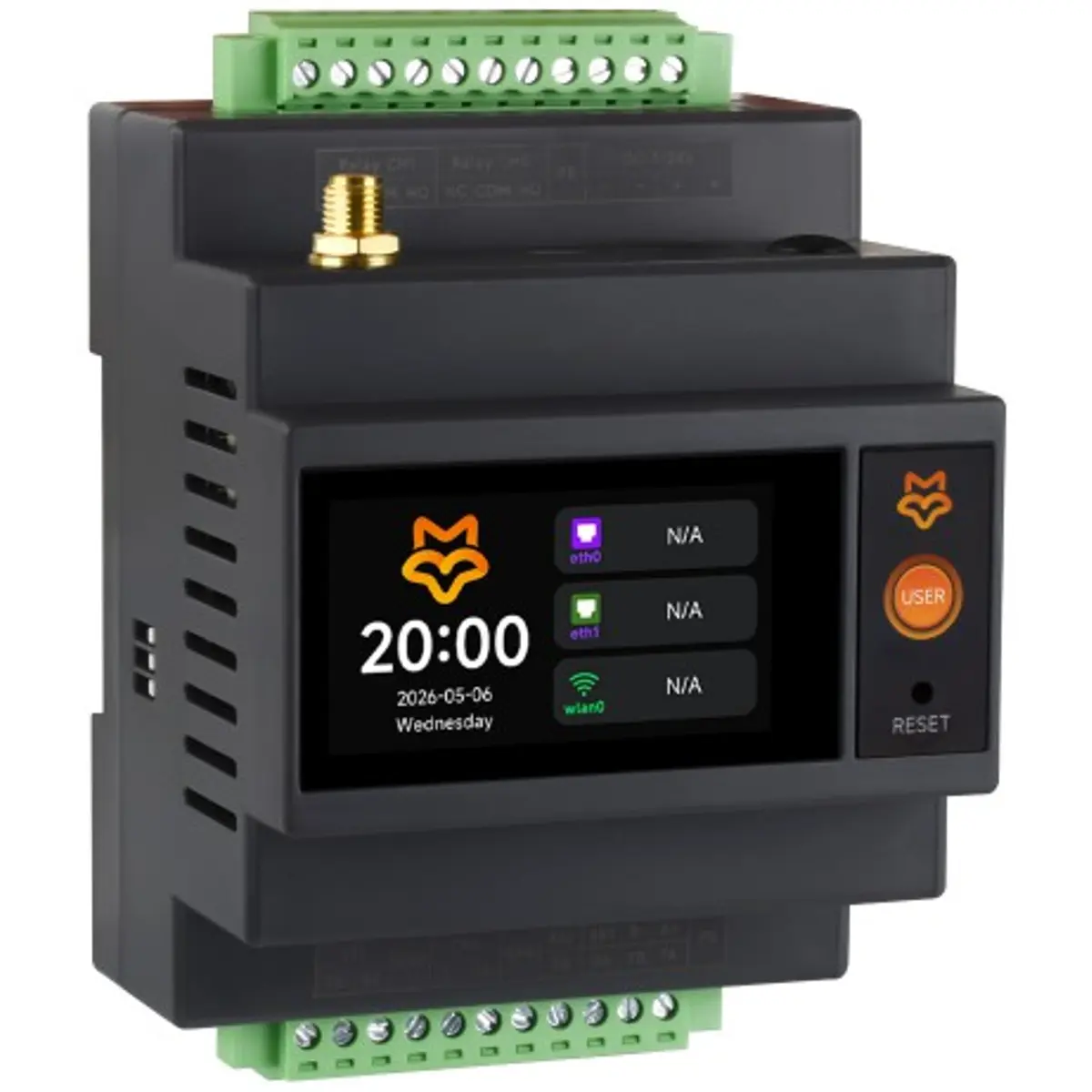

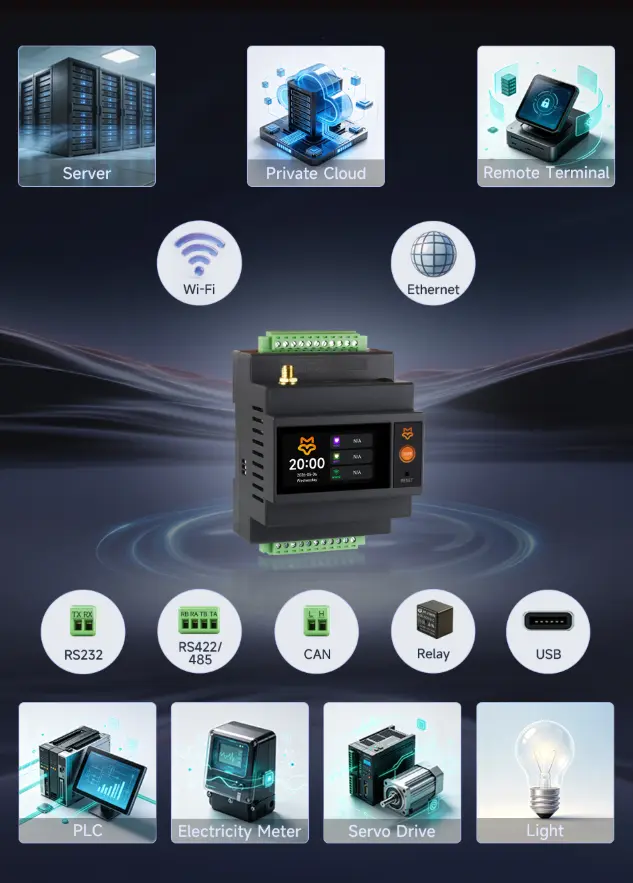

O Luckfox Lyra PLC PoE é um controlador lógico programável (PLC) industrial baseado no SoC Rockchip RK3506B, com processador de três núcleos Arm Cortex-A7 até 1,2 GHz, 512 MB de memória DDR3L e 8 GB de armazenamento eMMC. Concebido para aplicações de automação industrial e IoT, integra interfaces de comunicação e controlo como RS232, RS422/RS485, CAN, I²C e duas saídas de relé. Dispõe de duas portas Ethernet 10/100 Mbps, Wi-Fi 6, Bluetooth 5.2/BLE e um ecrã LCD tátil de 1,9” para operação e monitorização local.
Esta versão PoE permite alimentar o controlador através de Ethernet segundo o padrão IEEE 802.3af, além de suportar alimentação através de USB Type-C ou de uma entrada DC de 7–24 V. O sistema utiliza Debian 12 com kernel Linux 6.1 e disponibiliza uma interface WebUI para configuração da rede, dispositivos industriais, relés, aquisição de dados, ligações e gestão do sistema. Suporta ainda Modbus RTU, Modbus TCP e Modbus UDP, bem como conversão entre CAN, interfaces série e Ethernet.
PRINCIPAIS CARACTERÍSTICAS
✅ Processador de três núcleos Arm Cortex-A7 até 1,2 GHz
✅ 512 MB de memória DDR3L e 8 GB de armazenamento eMMC
✅ Ecrã LCD tátil de 1,9" com resolução de 170 × 320 píxeis
✅ Inclui interfaces RS232, RS422/RS485 e CAN para comunicação industrial
✅ Disponibiliza duas saídas de relé com contactos NO, NC e COM
✅ Inclui 2x Ethernet 10/100 Mbps
✅ Suporta alimentação PoE segundo o padrão IEEE 802.3af
✅ Permite alimentação alternativa através de USB Type-C ou entrada DC de 7–24 V
✅ Inclui Wi-Fi 6 de 2,4 GHz, Bluetooth 5.2 e BLE
✅ Suporta Modbus RTU, Modbus TCP e Modbus UDP
✅ Permite conversão entre CAN, interfaces série e Ethernet
✅ Suporta comunicação através de MQTT, TCP, UDP e HTTP
✅ Interface WebUI para configuração, monitorização e gestão do sistema
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: Luckfox
• Modelo: Luckfox Lyra PLC
• Versão: PoE
• Referência: 25423
• Tipo: Controlador lógico programável (PLC) industrial
◾ Processador
• SoC: Rockchip RK3506B
• CPU: 3x Arm Cortex-A7
• Frequência máxima: 1,2 GHz
• MCU integrado: Arm Cortex-M0
◾ Memória e armazenamento
• Memória RAM: 512 MB DDR3L
• Armazenamento: 8 GB eMMC

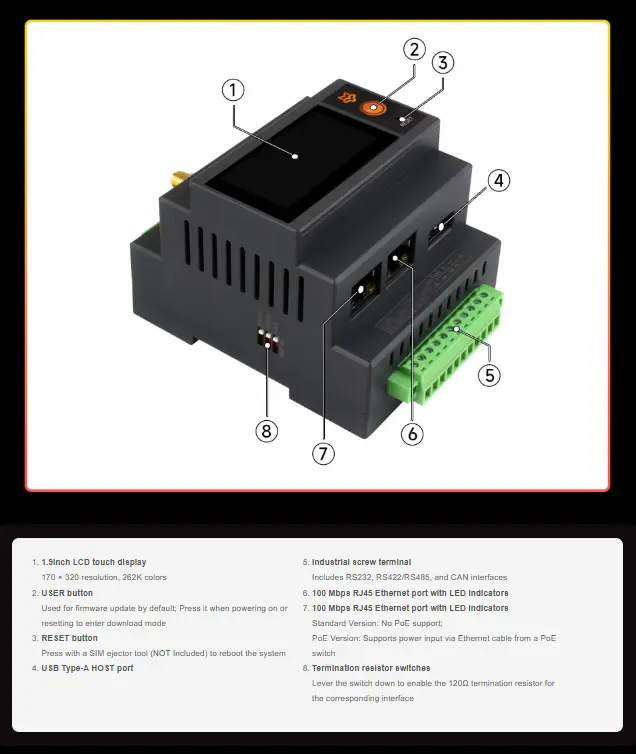

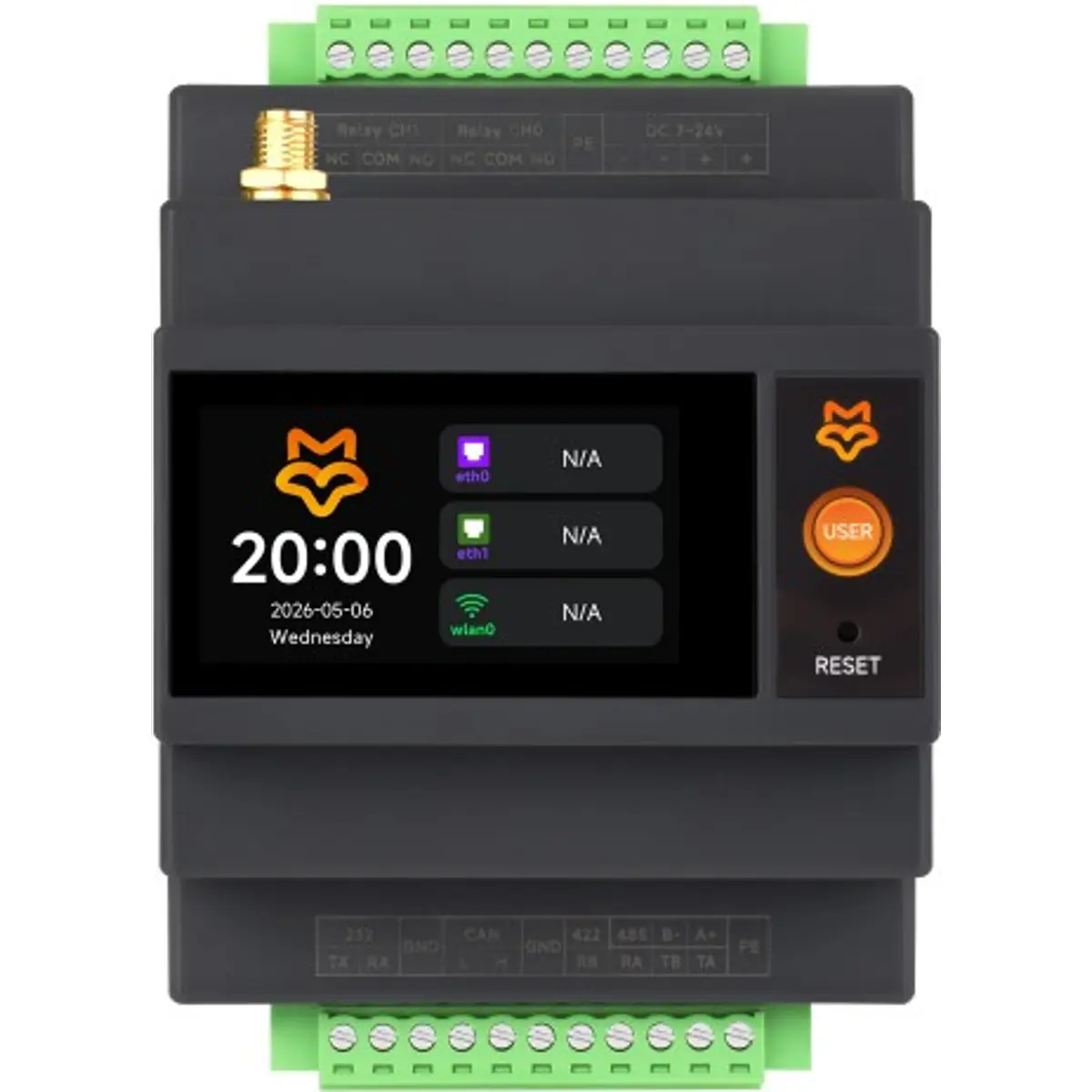

◾ Display
• Tipo: LCD tátil
• Dimensão: 1,9"
• Resolução: 170 × 320 píxeis
• Cores: 262K
◾ Ethernet
• 2x RJ45
• Velocidade: 10/100 Mbps
• PoE: IEEE 802.3af
• Alimentação e comunicação através de Ethernet na porta compatível com PoE
◾ Comunicação sem fios
• Wi-Fi: 2,4 GHz Wi-Fi 6
• Bluetooth: 5.2
• BLE: suportado

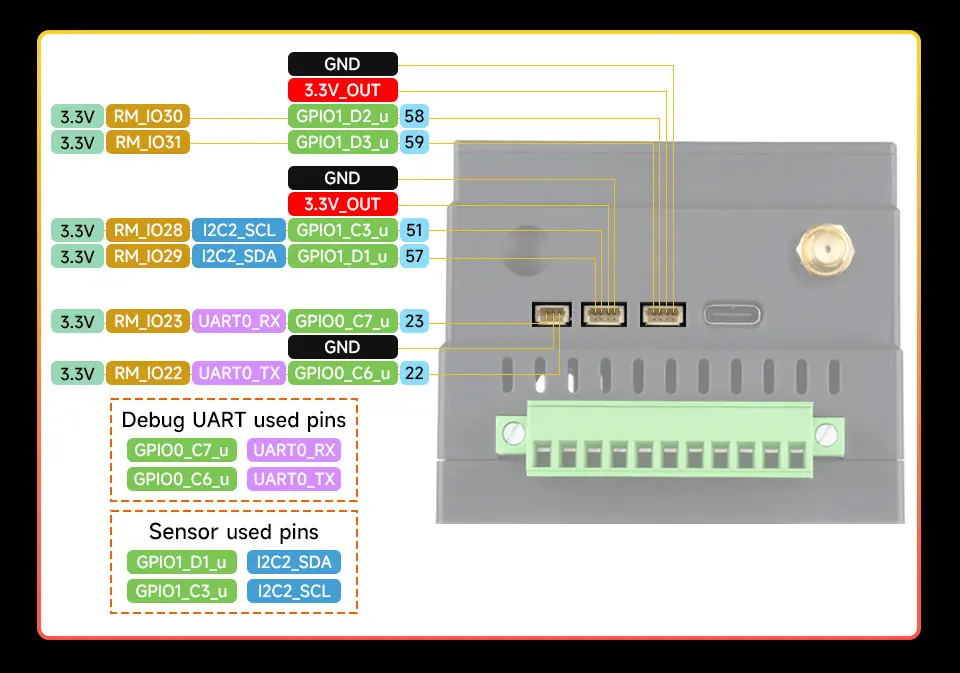

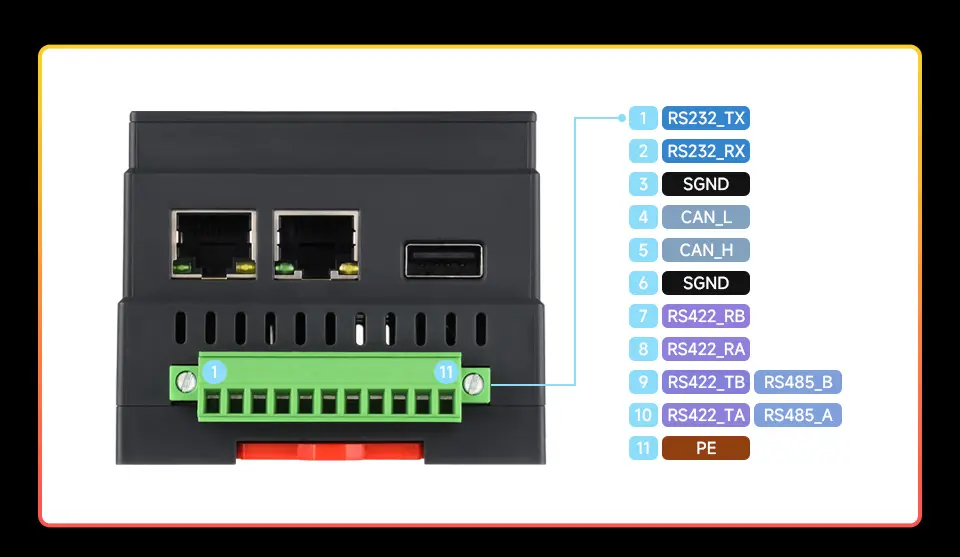

◾ Interfaces industriais
• RS232: 1x
• RS422/RS485: 1x, função definida pela cablagem
• CAN: 1x
• I²C: 1x
• GPIO: interface de expansão
• Interface série de depuração: 1x

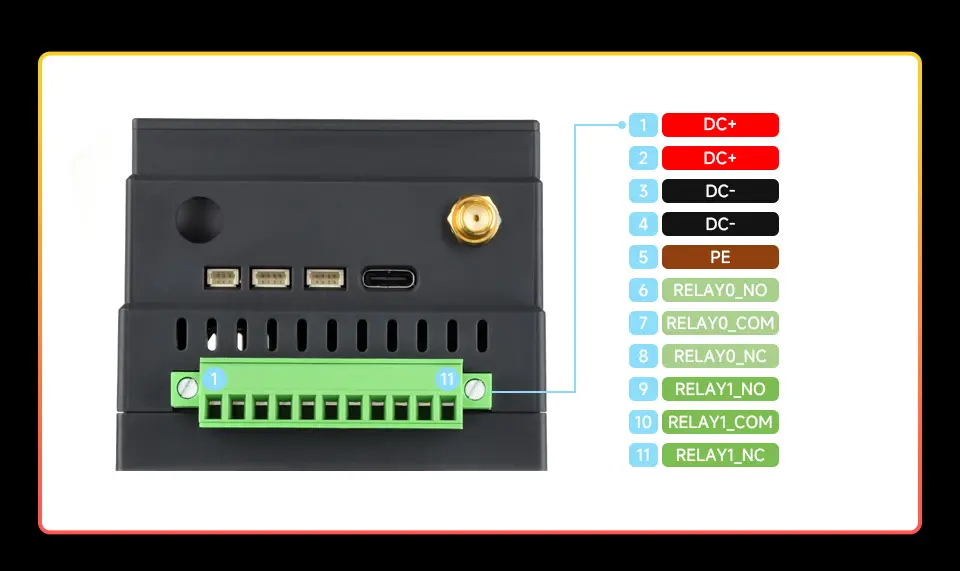

◾ Relés
• Canais: 2
• Contactos por canal:
• 1x NO – normalmente aberto
• 1x NC – normalmente fechado
• Capacidade dos relés: ≤10 A a 250 V AC / ≤10 A a 30 V DC

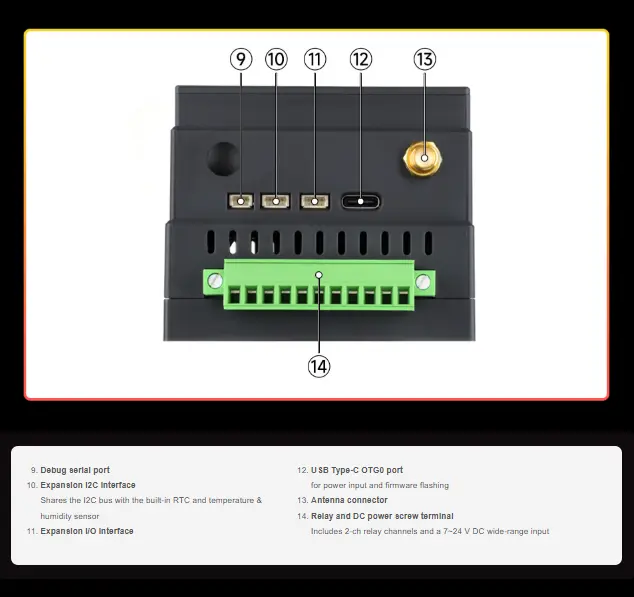

◾ USB
• 1x USB Type-C OTG 2.0
• 1x USB Host 2.0 através de hub
◾ Alimentação
• PoE: IEEE 802.3af
• USB Type-C: 5 V DC
• Entrada por terminal: 7–24 V DC
◾ Sistema operativo

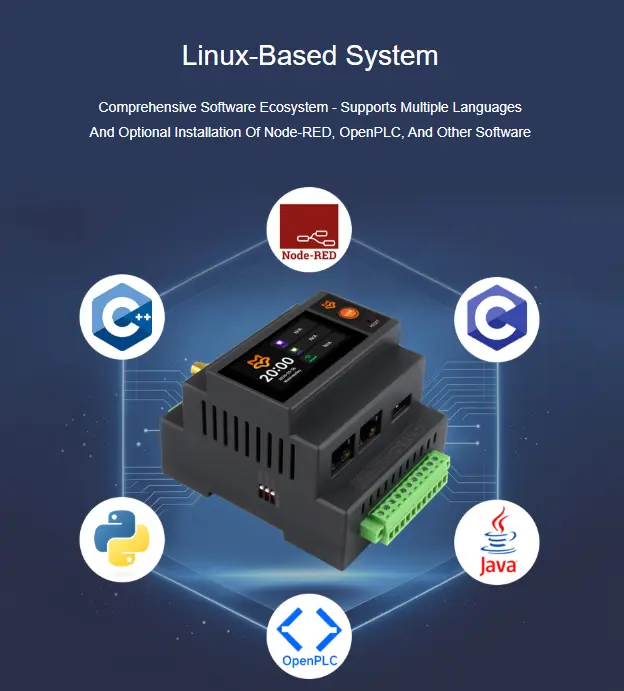

• Debian 12 (Bookworm)
• Kernel Linux 6.1
◾ Gestão e controlo
• WebUI
• SSH
• Monitorização de CPU, memória, temperatura e tráfego de rede
• Configuração de dispositivos e interfaces industriais
• Controlo dos relés
• Aquisição e histórico de dados
• Watchdog
• Atualização e gestão do sistema
◾ Protocolos e funções
• Modbus RTU
• Modbus TCP
• Modbus UDP
• MQTT
• TCP
• UDP
• HTTP
• CAN para série
• CAN para Ethernet
• Série para Ethernet
• Modbus RTU para Modbus TCP
• Simulação de dispositivos Modbus RTU/TCP
◾ Aplicações
• Automação industrial
• Aquisição e monitorização de dados
• Controlo de equipamentos
• Gateways industriais
• Integração de dispositivos Modbus
• IoT industrial
• Conversão de protocolos
• Instalações com alimentação PoE

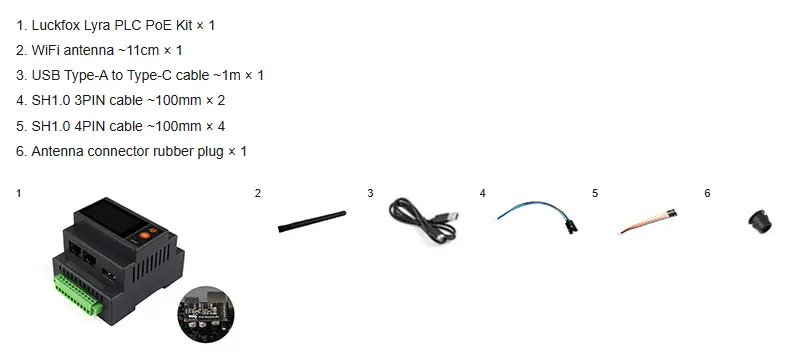

◾ Incluído na embalagem
• 1x Luckfox Lyra PLC PoE
• 1x Antena
• 1x cabo USB-A - USB-C
• 1x cabo SH1.0 4PIN
• 1x cabo SH1.0 3PIN
