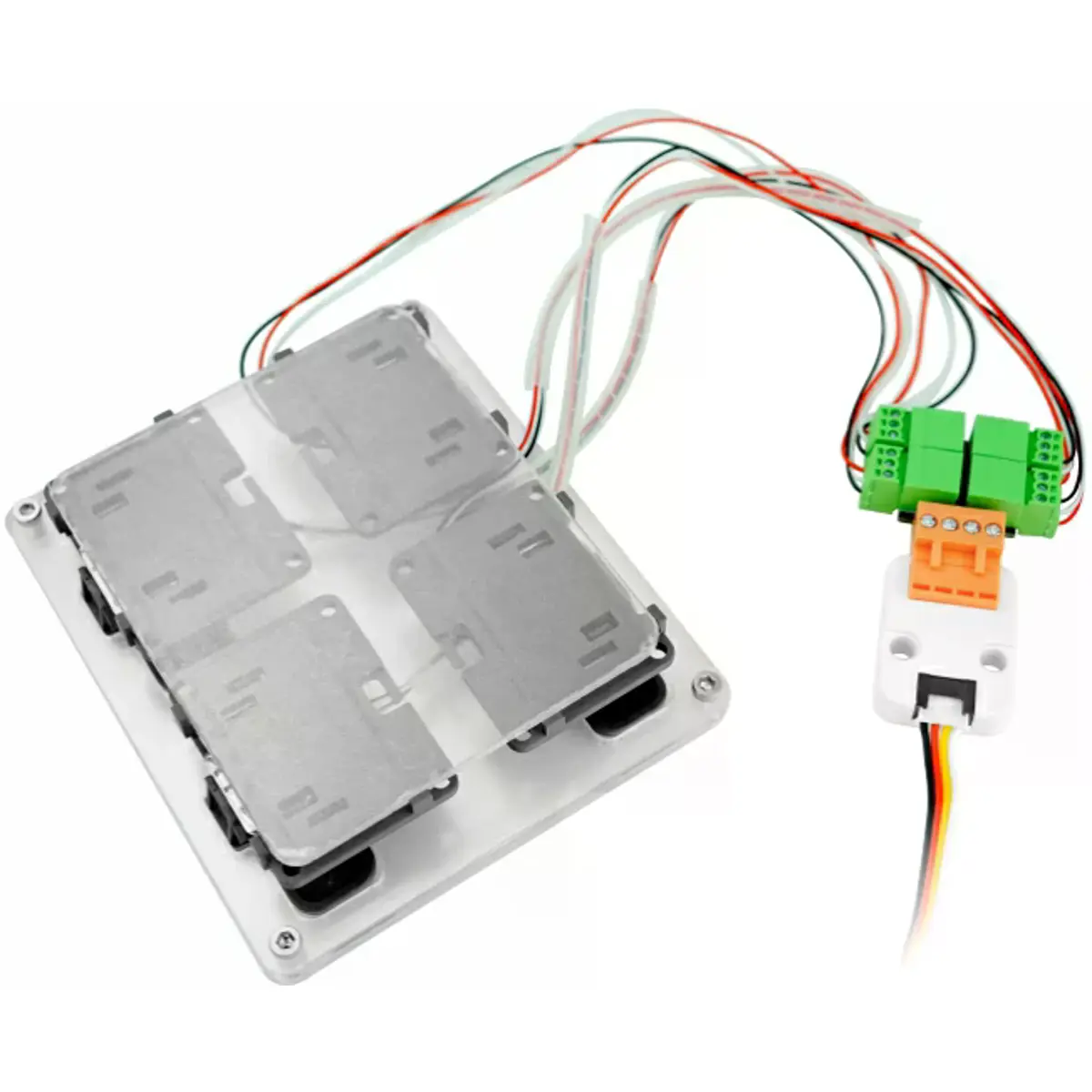

O M5Stack Scales Kit é um kit de pesagem eletrónica para desenvolver sistemas de medição de peso com controladores M5Stack. Utiliza quatro células de carga resistivas de meia ponte, distribuídas pela plataforma de pesagem, e um módulo Unit Weight baseado no conversor A/D de alta precisão HX711 de 24 bits.
Oferece uma capacidade de pesagem total até 200 kg e integra um amplificador programável de baixo ruído com ganhos de 32, 64 e 128, permitindo obter leituras precisas através de um controlador M5Stack. A comunicação com o controlador utiliza os sinais DATA e CLOCK do HX711. É uma solução adequada para a construção de balanças eletrónicas personalizadas, sistemas IoT de pesagem e projetos de automação ou prototipagem.
PRINCIPAIS CARACTERÍSTICAS
✅ Capacidade de pesagem total até 200 kg, adequada para a construção de sistemas de pesagem de maior capacidade
✅ Inclui quatro células de carga resistivas de meia ponte para distribuição da medição pelos quatro pontos da plataforma
✅ Oferece conversão A/D de 24 bits através do HX711 para elevada resolução na leitura do sinal das células de carga
✅ Permite selecionar ganhos de 32, 64 ou 128 através do amplificador programável integrado no HX711
✅ Proporciona uma taxa de aquisição de 10 SPS, adequada para aplicações de pesagem eletrónica
✅ Inclui Unit Weight com interface DATA/CLOCK para ligação a controladores M5Stack
✅ Permite desenvolver aplicações de pesagem IoT com M5Stack Core, Core2, ATOM, M5StickC, CoreInk e M5Paper
✅ Inclui materiais de montagem e ligação das células de carga, facilitando a construção da plataforma de pesagem
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: Scales Kit
• SKU: K121
• Tipo: Kit de balança eletrónica
◾ Capacidade de pesagem
• Capacidade total: até 200 kg
• Faixa de medição: 0 a 200 kg
• Plataforma de pesagem: não incluída
• Dimensão máxima recomendada da plataforma: 50 x 50 cm

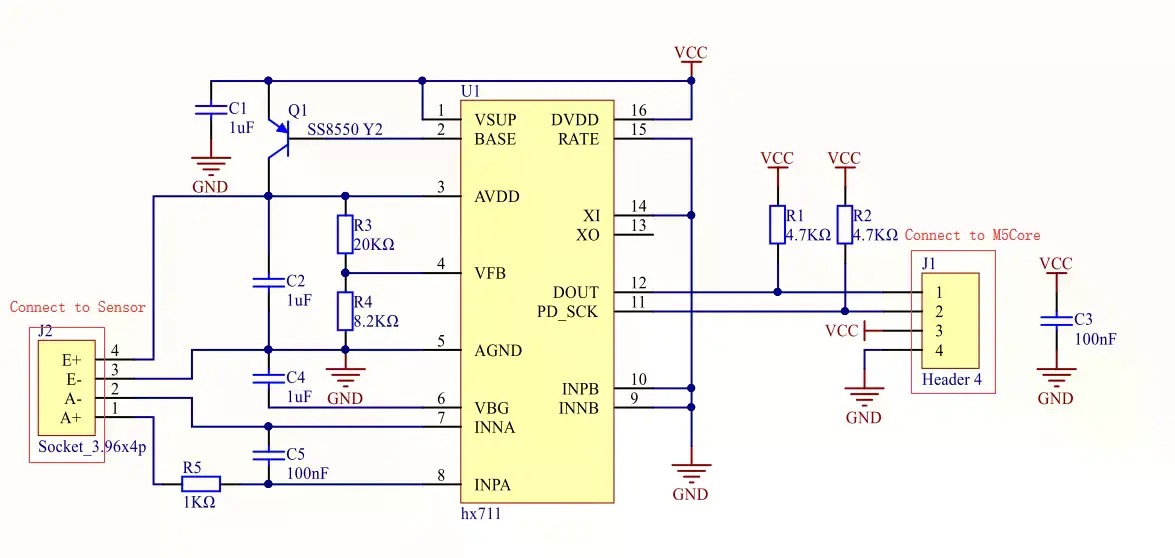

◾ Conversor A/D
• Modelo: HX711
• Resolução: 24 bits
• Amplificação programável: 32x, 64x e 128x
• Taxa de dados: 10 SPS
• Amplificador: programável e de baixo ruído
◾ Células de carga
• Tipo: resistivas de meia ponte
• Quantidade: 4x
• Sensibilidade de saída: 1,0 ± 0,1 mV/V
• Não linearidade: 0,3% F.S.
• Precisão global: 0,3% F.S.
• Saída de zero: ±0,3 mV/V
• Diferença de impedância entre as resistências superior e inferior: 0,8 Ω
• Impedância de entrada/saída: 1000 ± 5 Ω

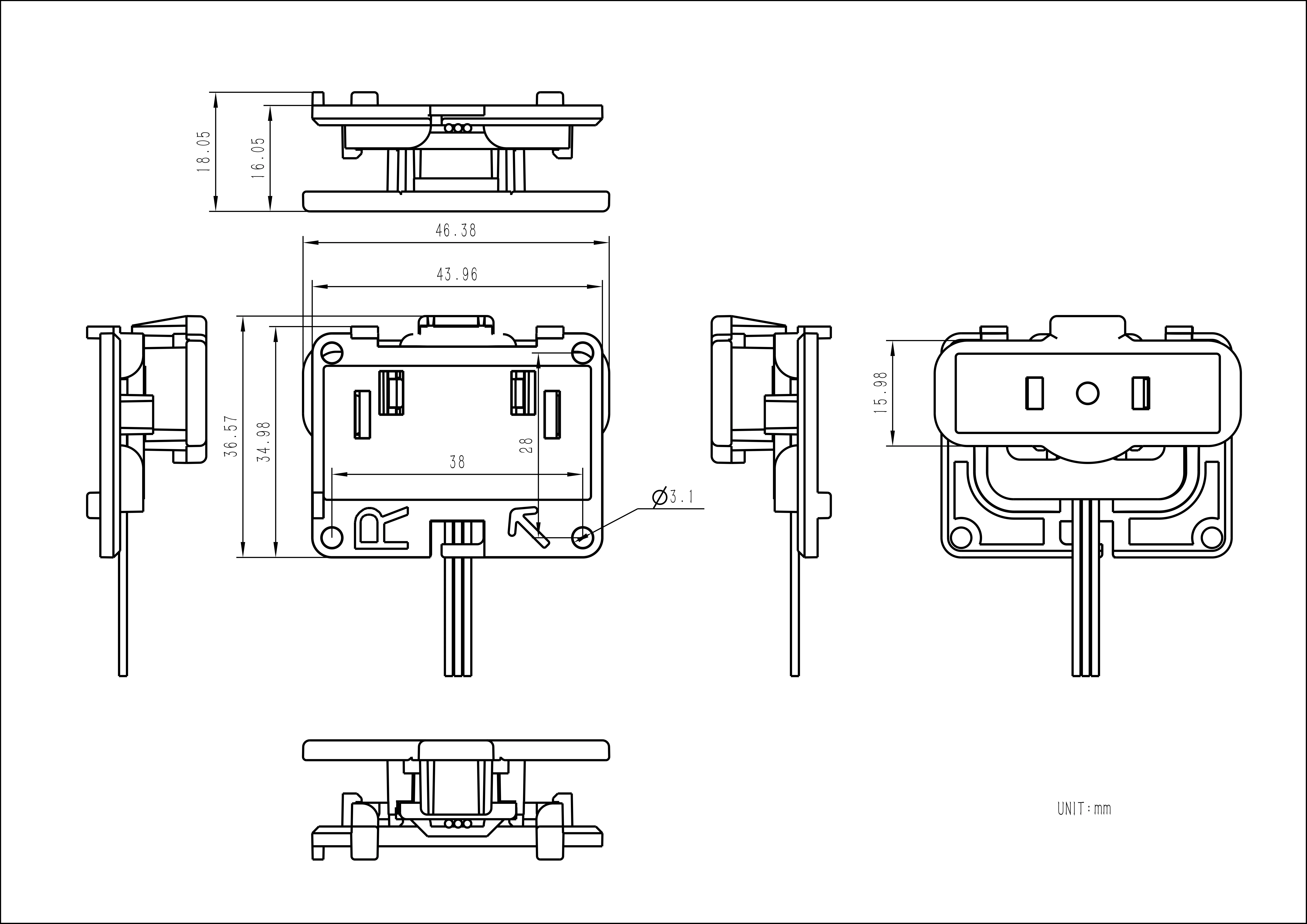

• Dimensões individuais: 46,4 x 36,6 x 18,1 mm
◾ Interface do Unit Weight
• DATA: G36
• CLOCK: G26
• Alimentação: 5 V
• Massa: GND
◾ Ligação
• Conector: HY2.0-4P
• Comprimento do cabo: 20 cm
• Protocolo/interface: ADC
• Controladores compatíveis: M5Core, M5Core2, ATOM, M5StickC, M5StickC Plus, CoreInk e M5Paper
◾

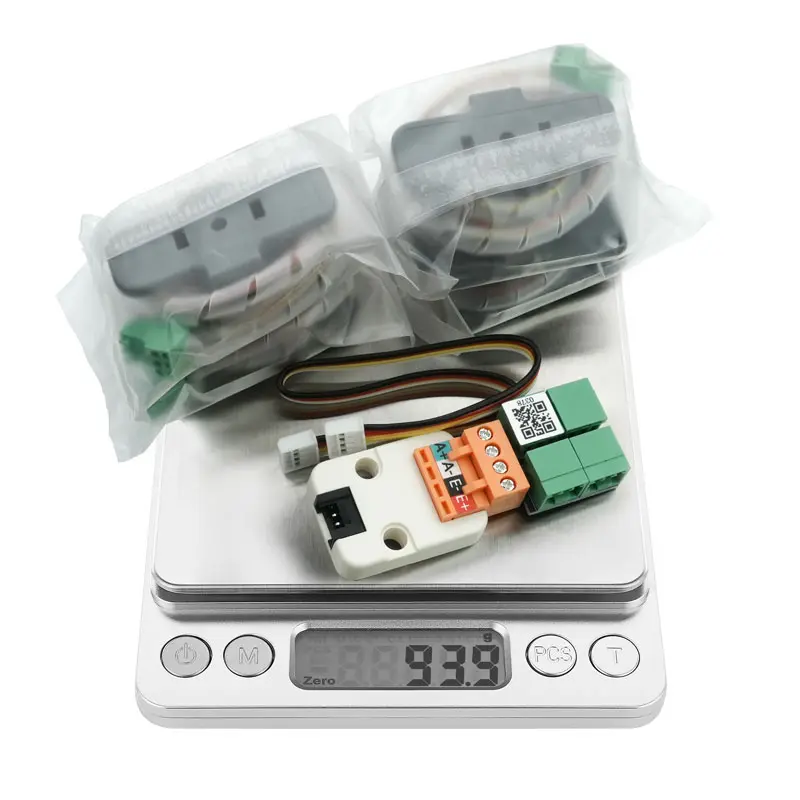

Peso: 93,9 g
◾ Aplicações
• Construção de balanças eletrónicas
• Sistemas IoT de pesagem
• Projetos de automação e prototipagem
• Desenvolvimento de sistemas de medição de peso personalizados

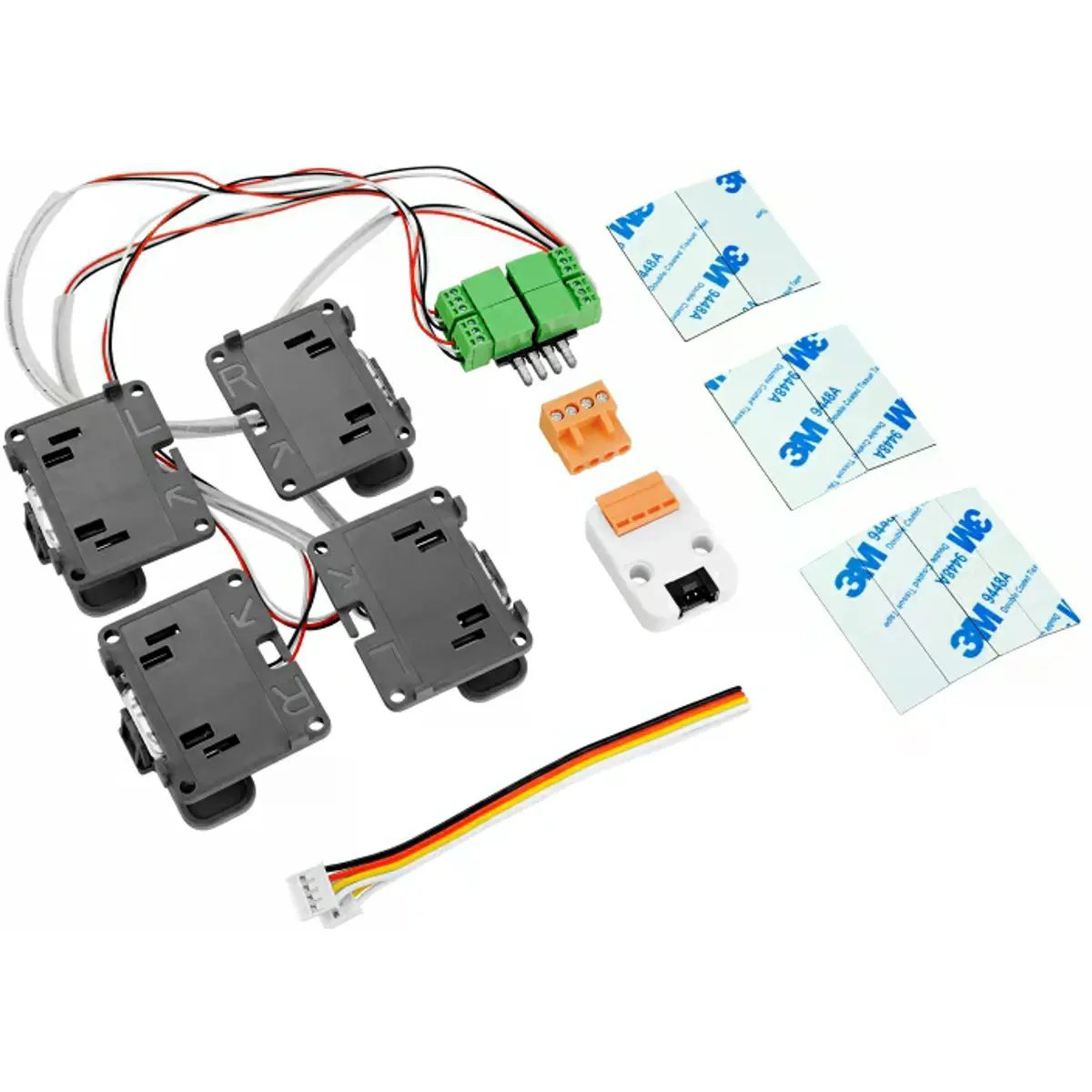

◾ Incluído na embalagem

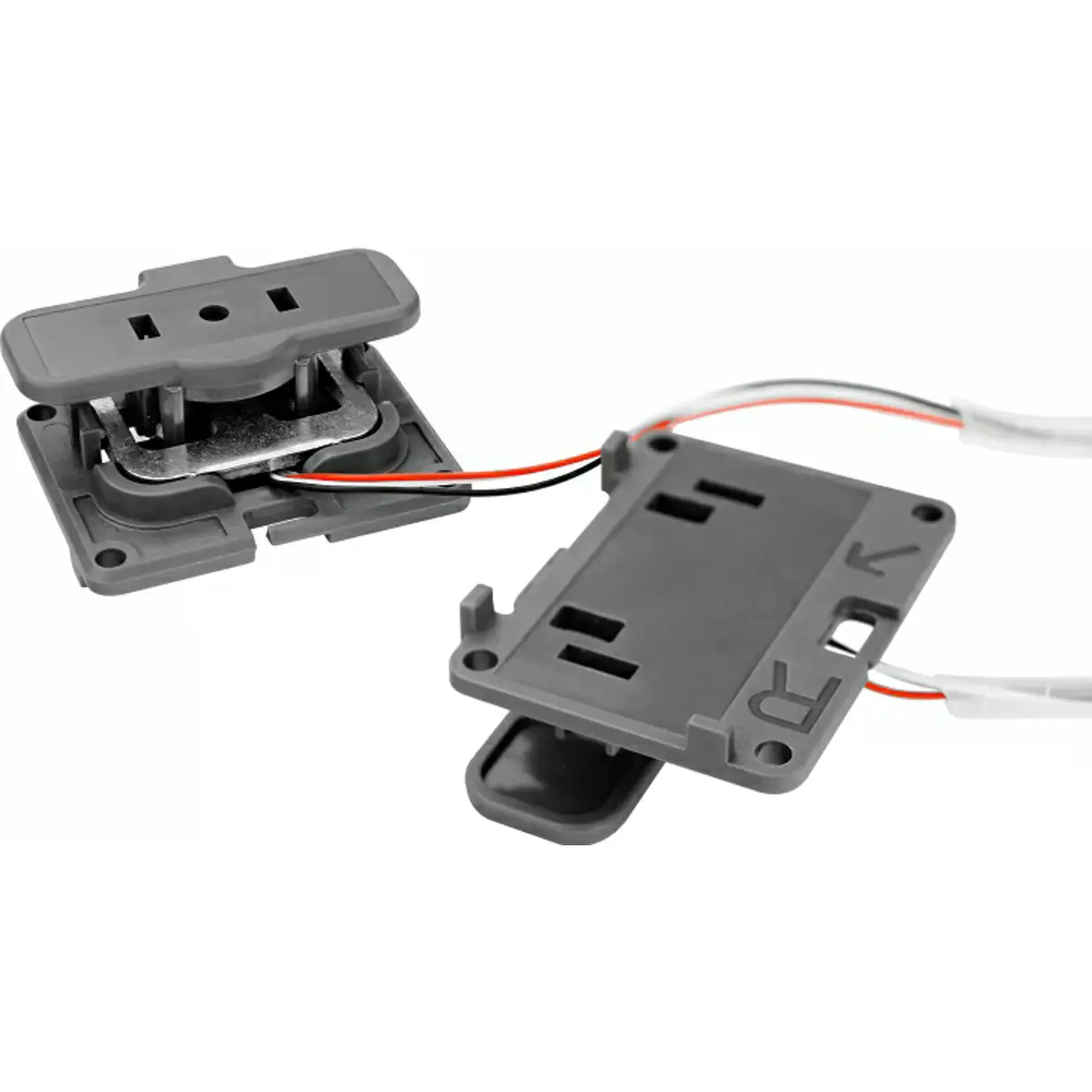

• 4x Célula de carga resistiva de meia ponte

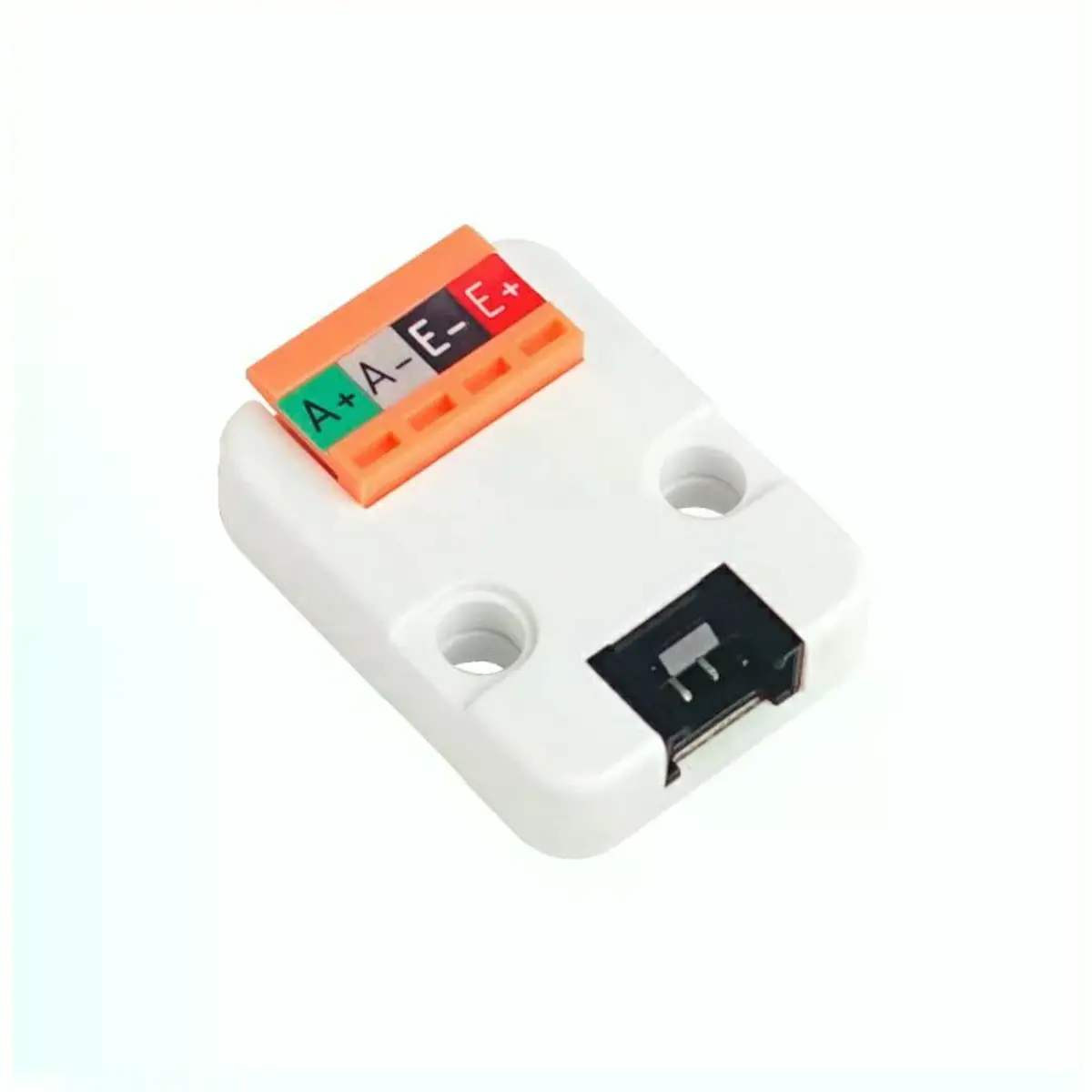

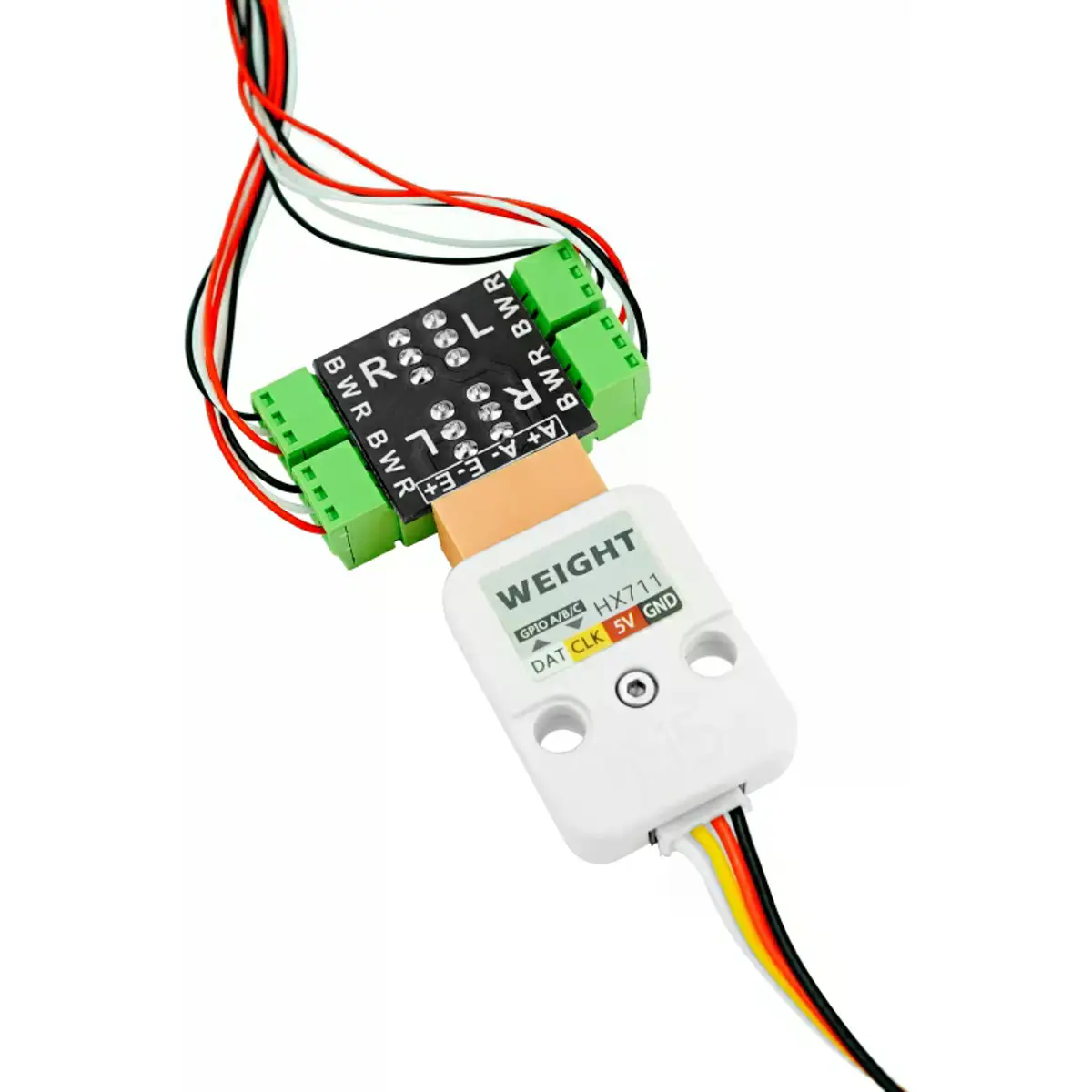

• 1x Unit Weight
• 1x Cabo HY2.0-4P de 20 cm
• 4x Fita adesiva de dupla face 39 x 20 x 0,8 mm
• 4x Fita adesiva de dupla face 39 x 12 x 0,8 mm

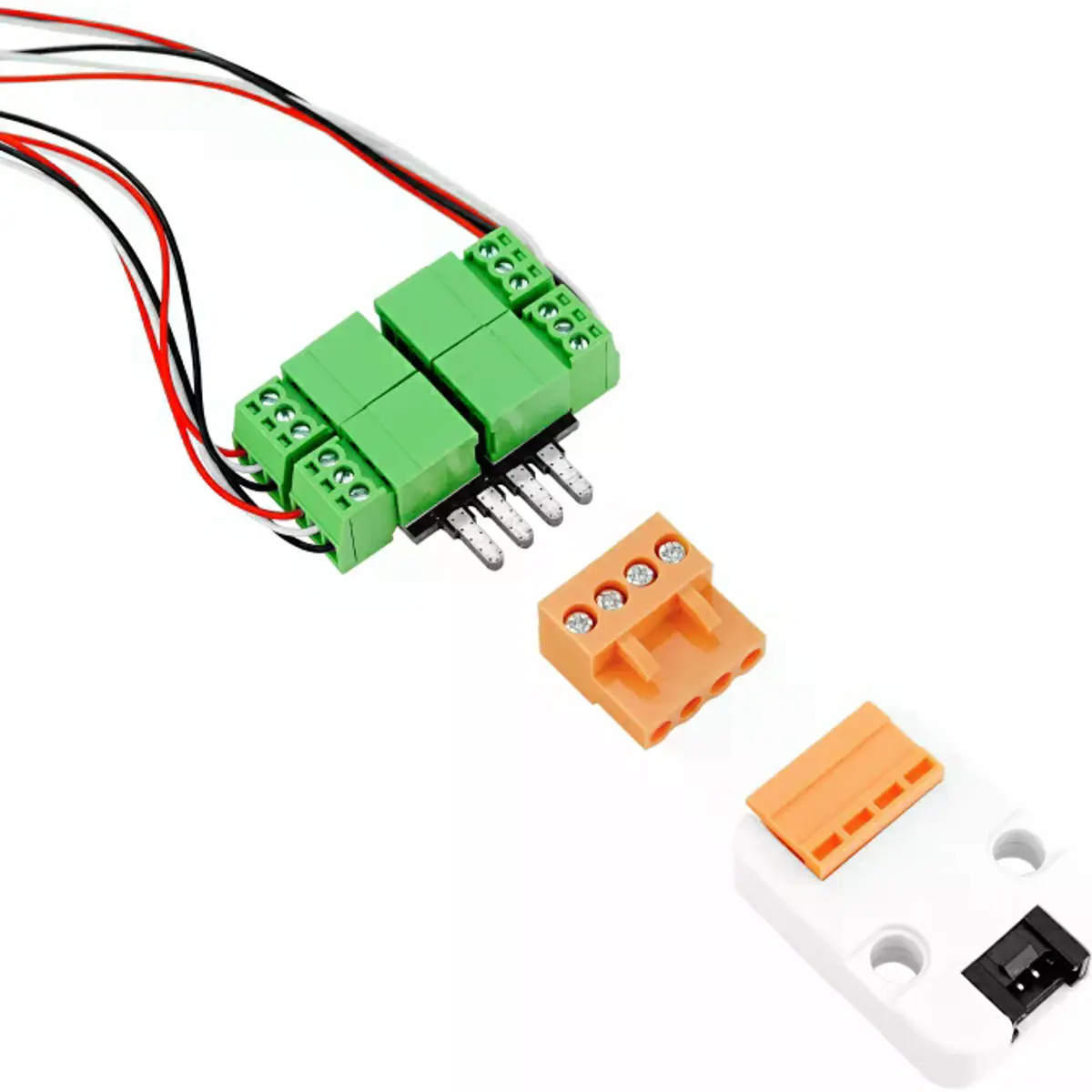

• 1x Terminal de ligação dos sensores
