Módulo de expansão com teclado físico de 70 teclas, desenvolvido especificamente para o M5Stack Tab5. Liga diretamente à porta de expansão do Tab5, proporcionando uma solução de entrada física compacta e de utilização simples. O teclado utiliza uma matriz de 14 x 5 teclas e suporta múltiplas teclas premidas em simultâneo. Integra um microcontrolador STM32F030C8T6 para gestão da matriz e comunicação com o Tab5. A comunicação é realizada através de I2C, com uma linha de interrupção dedicada para comunicação de baixa latência dos eventos das teclas. O firmware suporta três modos de funcionamento que permitem utilizar o teclado para diferentes aplicações, desde leitura dos estados das teclas até entrada de caracteres e funcionamento como dispositivo de entrada HID.
PRINCIPAIS CARACTERÍSTICAS

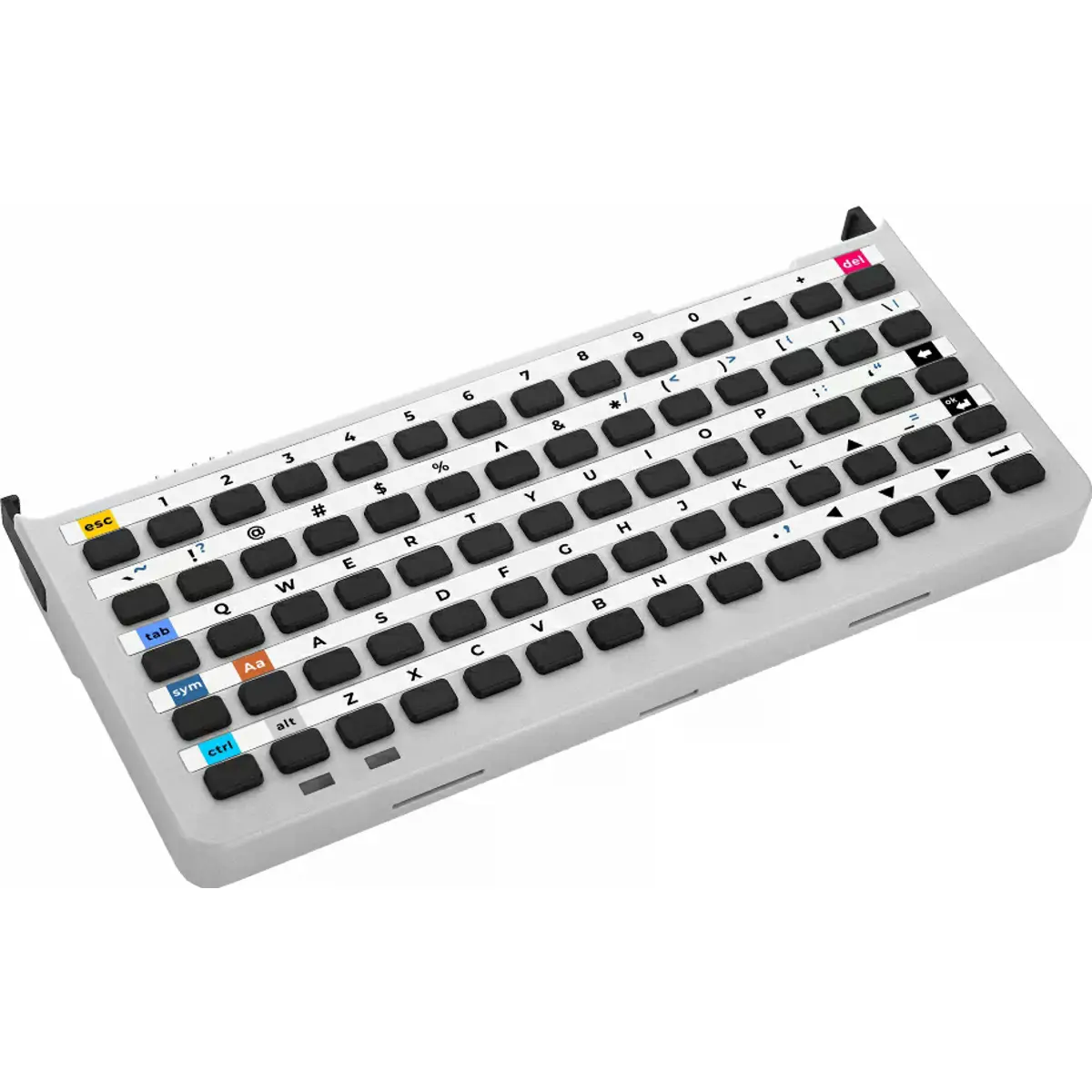

✅ Teclado físico de 70 teclas desenvolvido especificamente para o M5Stack Tab5

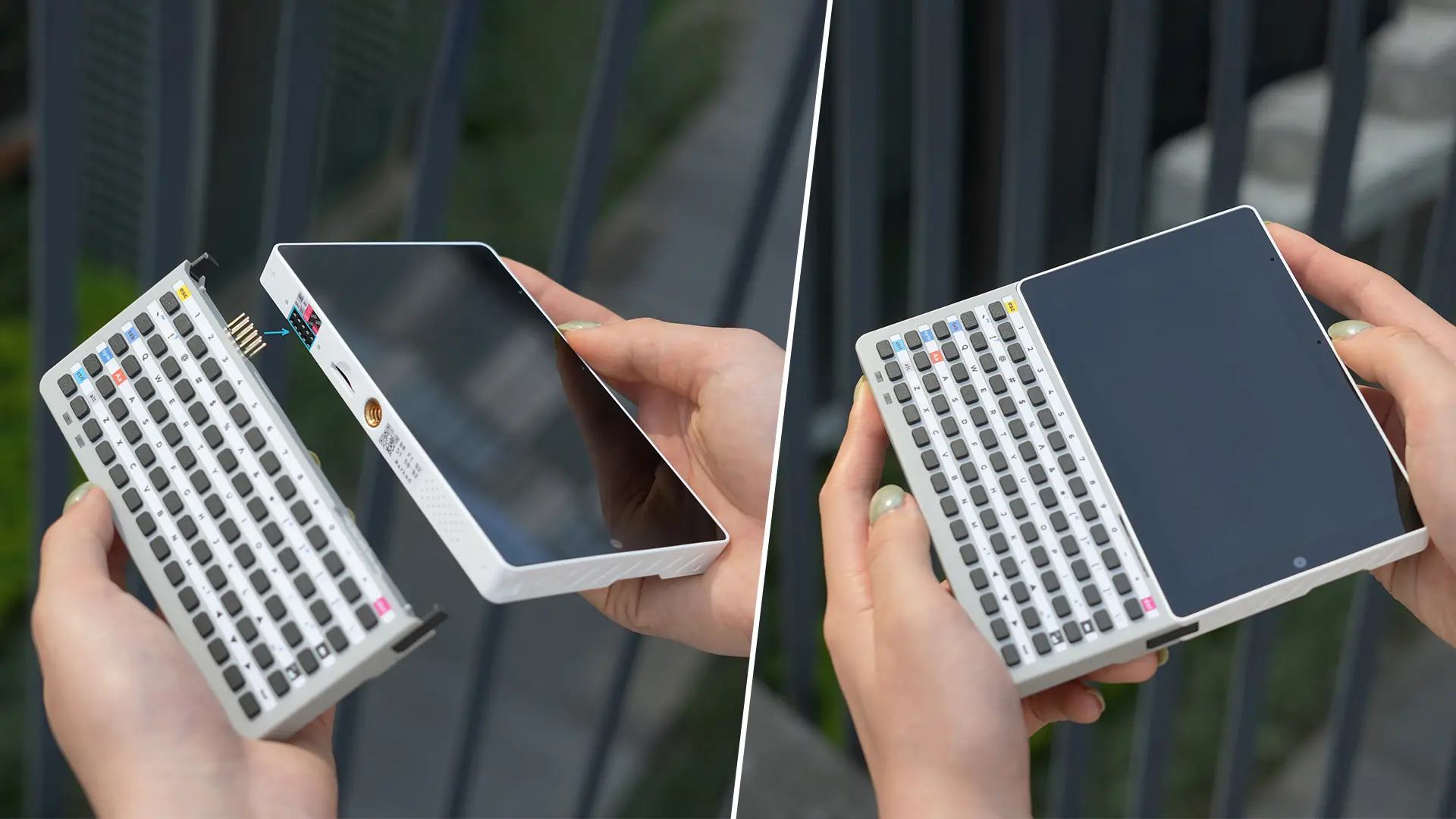

✅ Liga diretamente à porta de expansão do Tab5 e proporciona funcionamento Plug and Play
✅ Utiliza uma matriz de 14 x 5 teclas com suporte para múltiplas teclas premidas em simultâneo

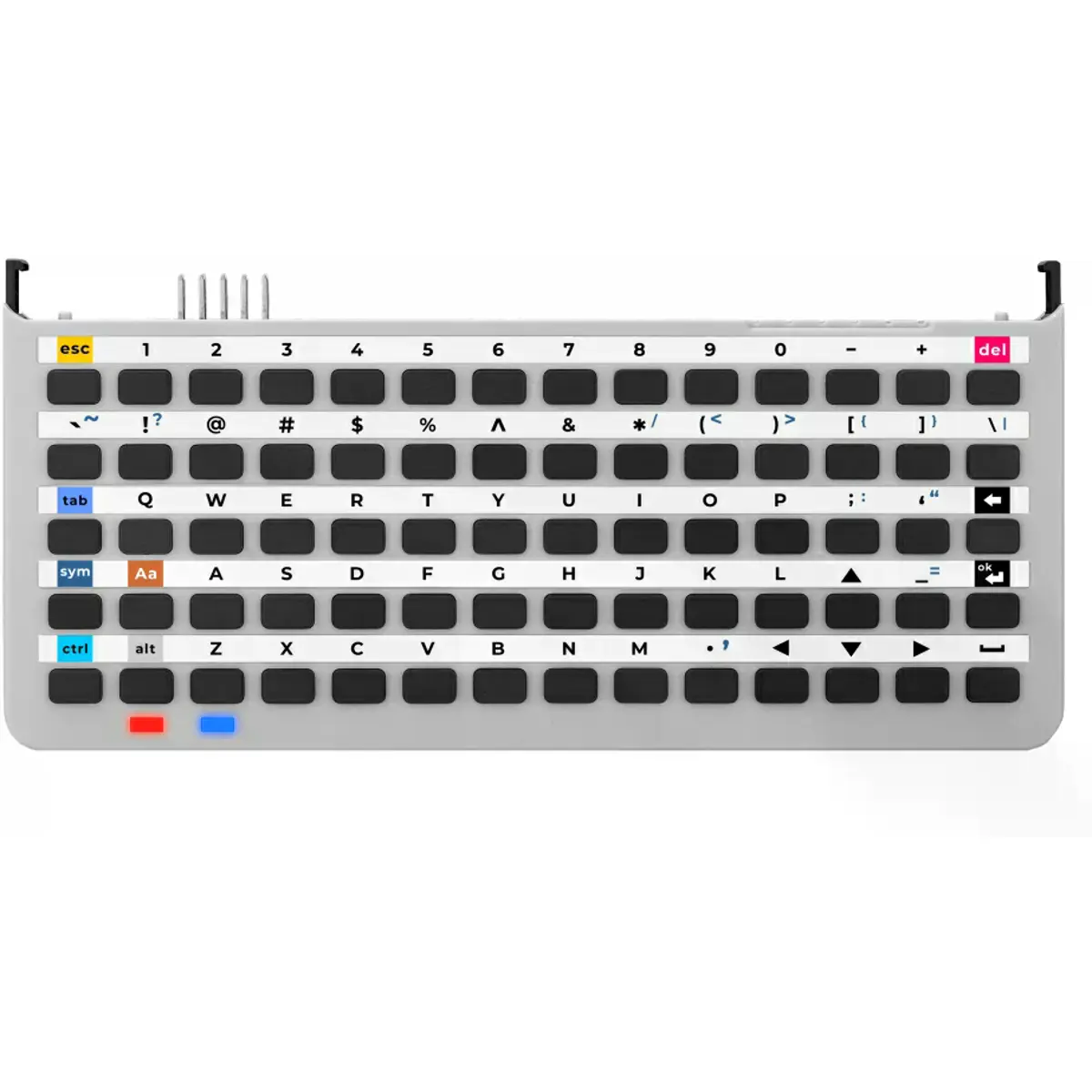

✅ Inclui teclas alfanuméricas, símbolos e funções como Ctrl, Alt, Tab, Esc, Aa, Sym e teclas de direção
✅ Oferece três modos de funcionamento: Normal, HID e Character
✅ O modo HID permite utilizar o Tab5 como interface de teclado USB para PC, smartphone ou tablet através do Tab5
✅ Inclui dois LEDs RGB WS2812E-1313 para indicação de estado com iluminação multicolor

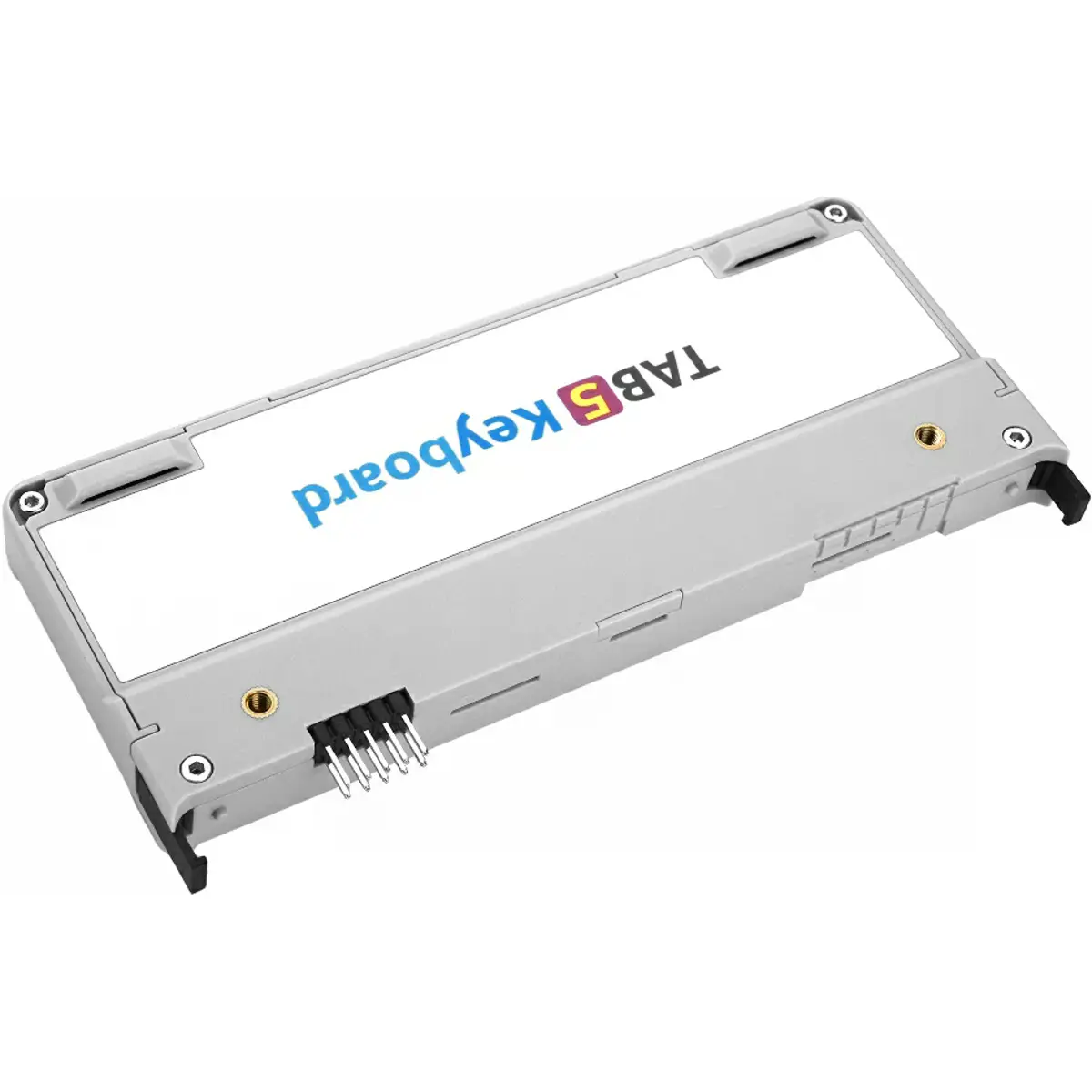

✅ Possui encaixes laterais para fixação segura ao Tab5 e dois pontos de montagem para parafusos M3
✅ O formato compacto adapta-se a aplicações portáteis, projetos educativos, programação e prototipagem
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: Tab5 Keyboard
• SKU: A164
• Tipo: Módulo de expansão com teclado físico
• Compatibilidade: M5Stack Tab5
◾ Teclado
• Número de teclas: 70

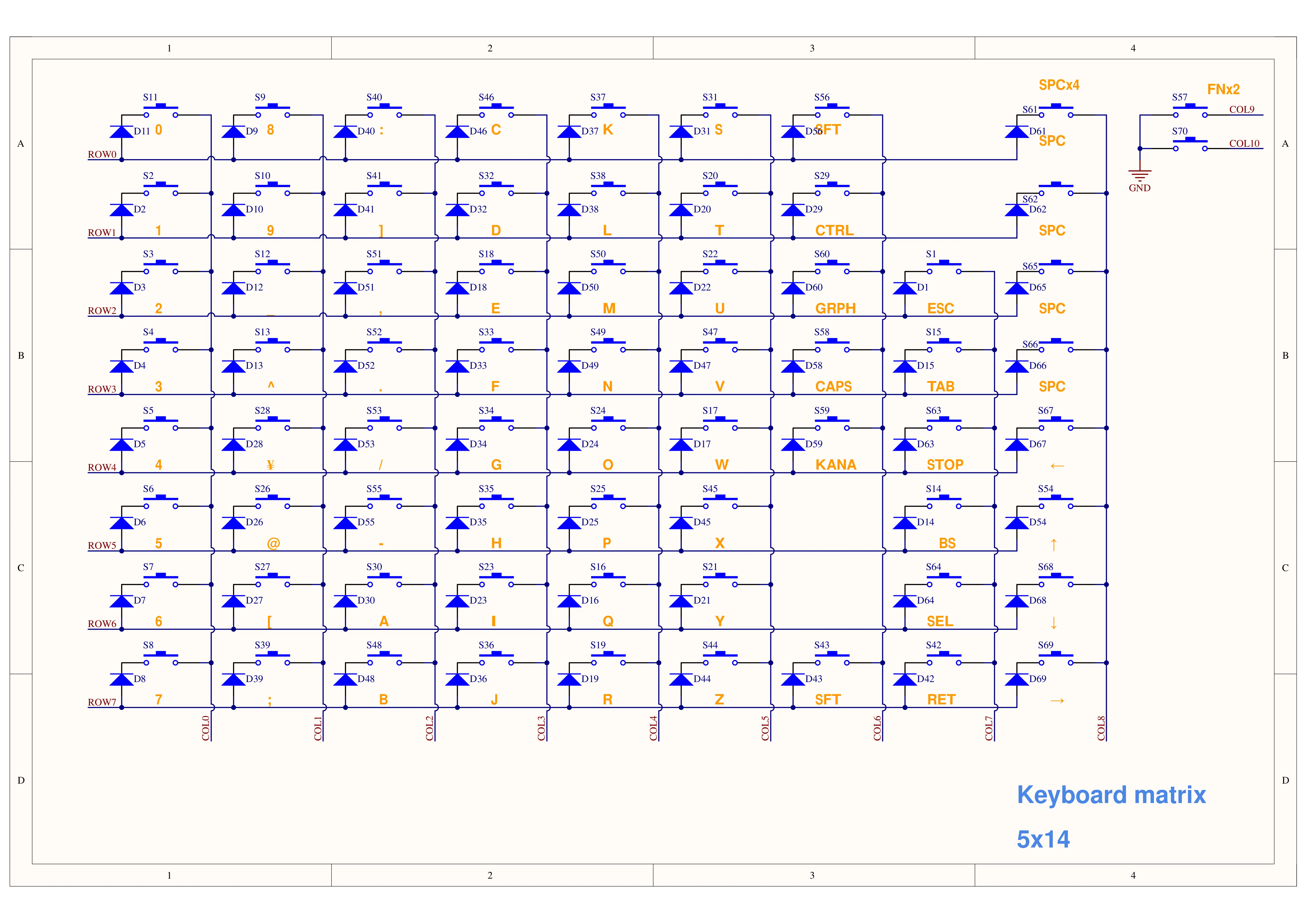

• Matriz: 14 x 5
• Funcionamento: suporte para múltiplas teclas premidas em simultâneo
• Teclas de função: Ctrl, Alt, Tab, Esc, Aa, Sym e teclas de direção
◾ Modos de funcionamento
• Normal: disponibiliza o estado das teclas e respetivas coordenadas de linha e coluna
• HID: disponibiliza relatórios HID para utilização como dispositivo de entrada
• Character: disponibiliza diretamente os caracteres correspondentes às teclas premidas
• Modo predefinido: Normal
◾ Controlador

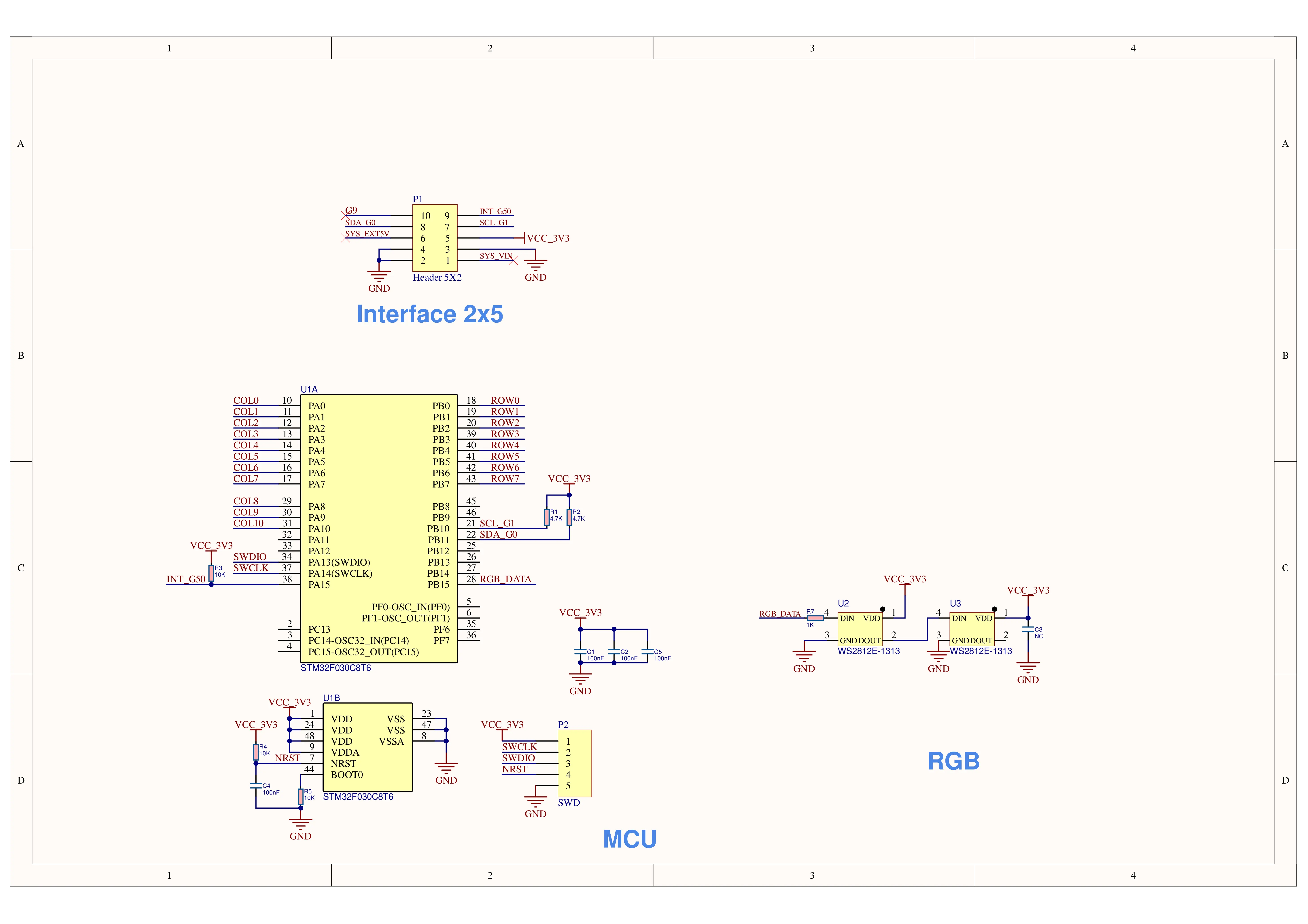

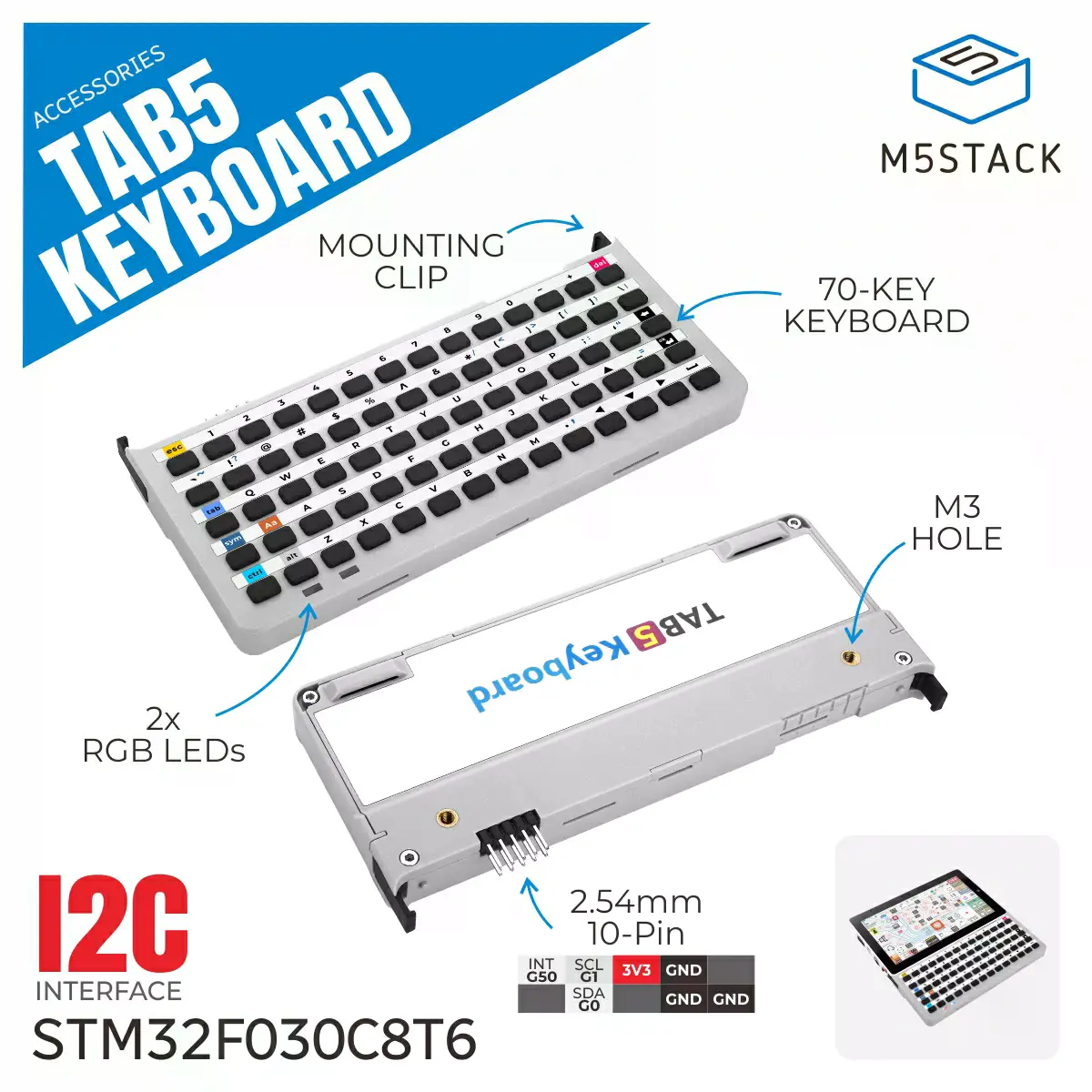

• MCU: STM32F030C8T6
◾ Comunicação
• Interface: I2C
• Endereço I2C: 0x6D (predefinido)
• Interrupção: G50 / INT
• SDA: G0
• SCL: G1
• Interface física: 2x conectores de 5 pinos
• Espaçamento dos pinos: 2,54 mm
◾ Iluminação
• LEDs RGB: 2x WS2812E-1313
• Função: indicação de estado multicolor
◾ Alimentação
• Tensão: 3,3 V DC
• Consumo em standby: 14,5 mA
• Consumo em funcionamento com RGB desligado: 14,5 mA
• Consumo com RGB branco à luminosidade máxima: 21,5 mA
◾ Montagem

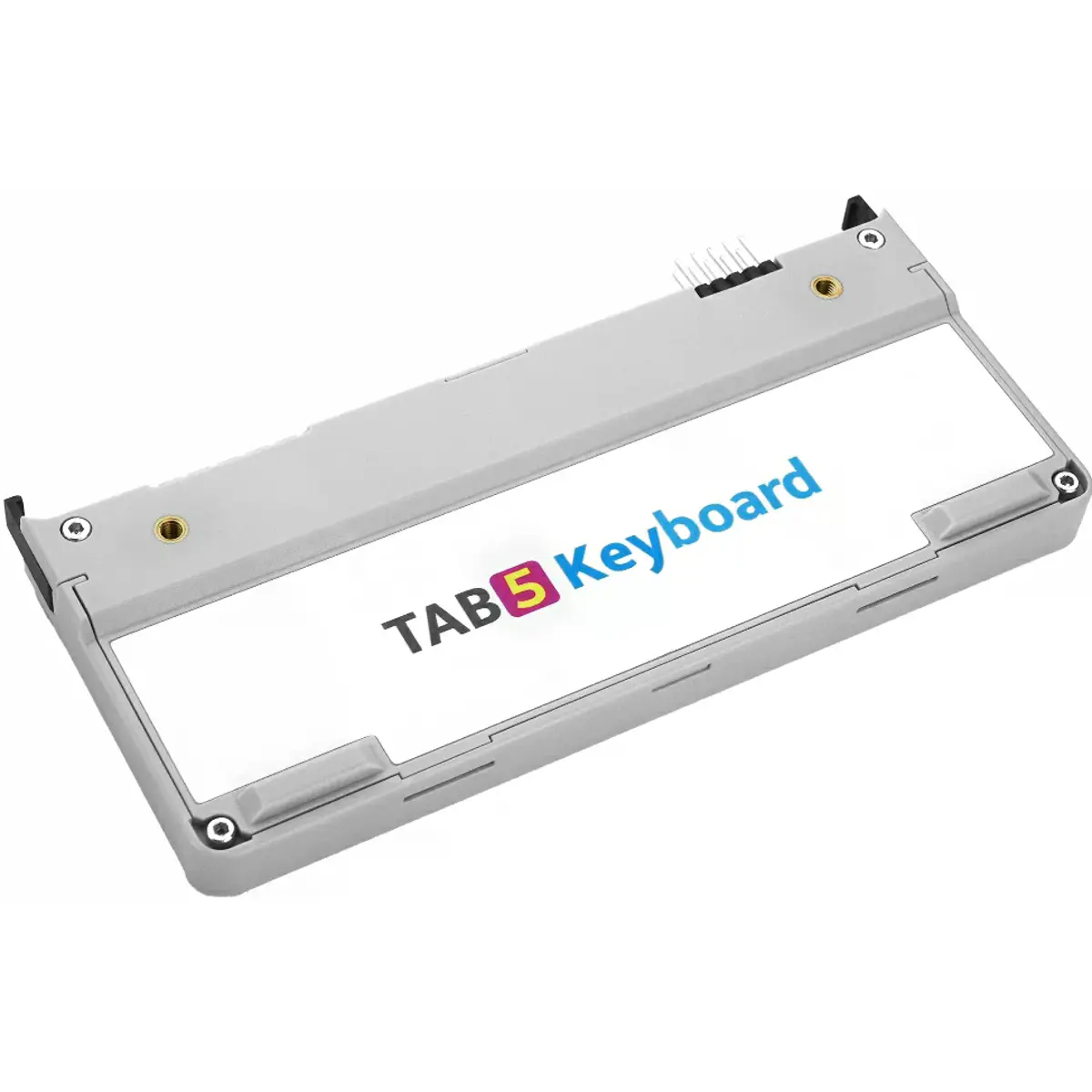

• Fixação: encaixes laterais para ligação ao Tab5

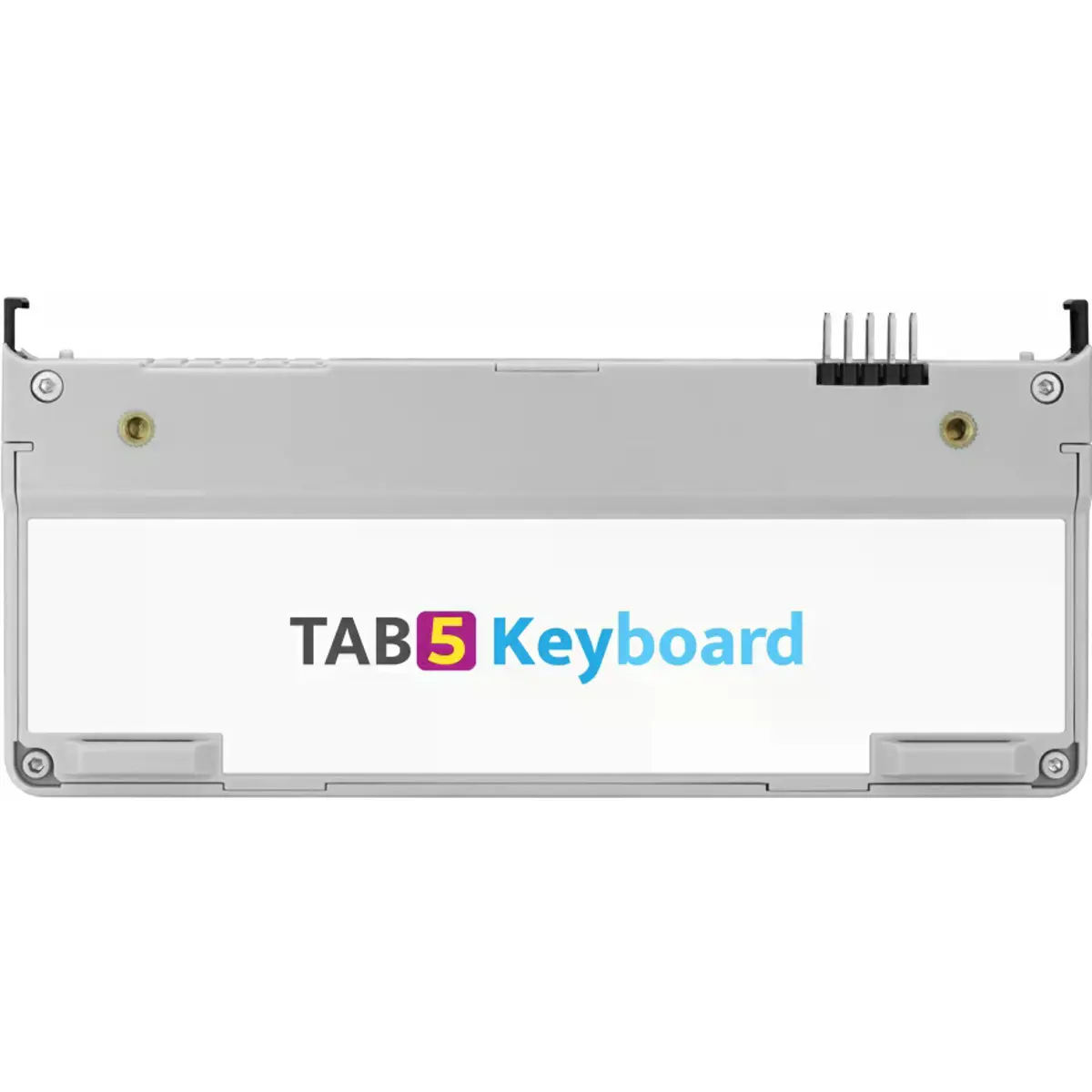

• Pontos de montagem: 2x para parafusos M3
◾ Dimensões e peso
• Dimensões: 128,0 x 59,4 x 13,1 mm

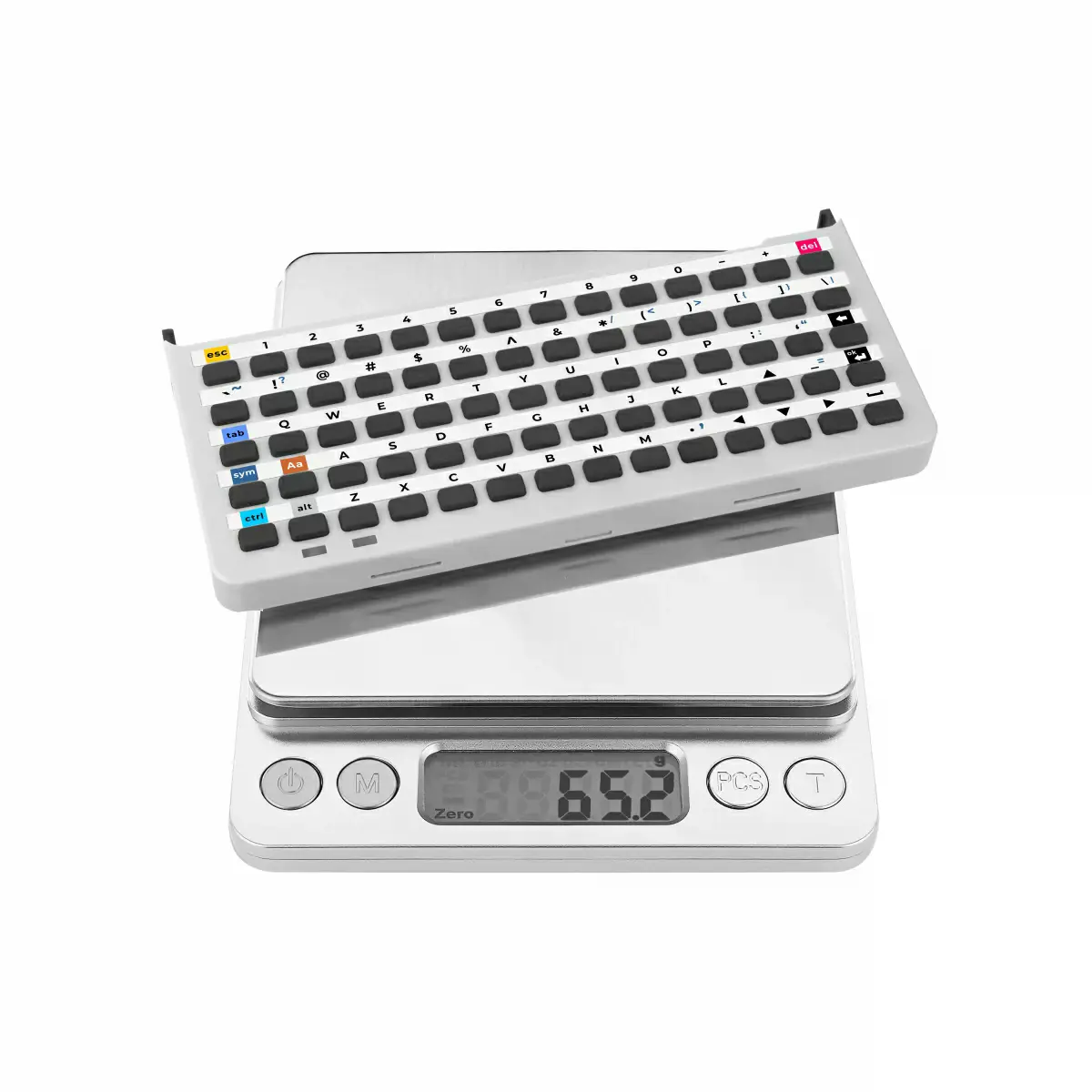

• Peso: 65,2 g
◾ Aplicações
• Entrada de texto
• Interação por comandos
• Programação
• Projetos educativos
• Projetos Maker e prototipagem
• Aplicações portáteis
◾ Incluído na embalagem

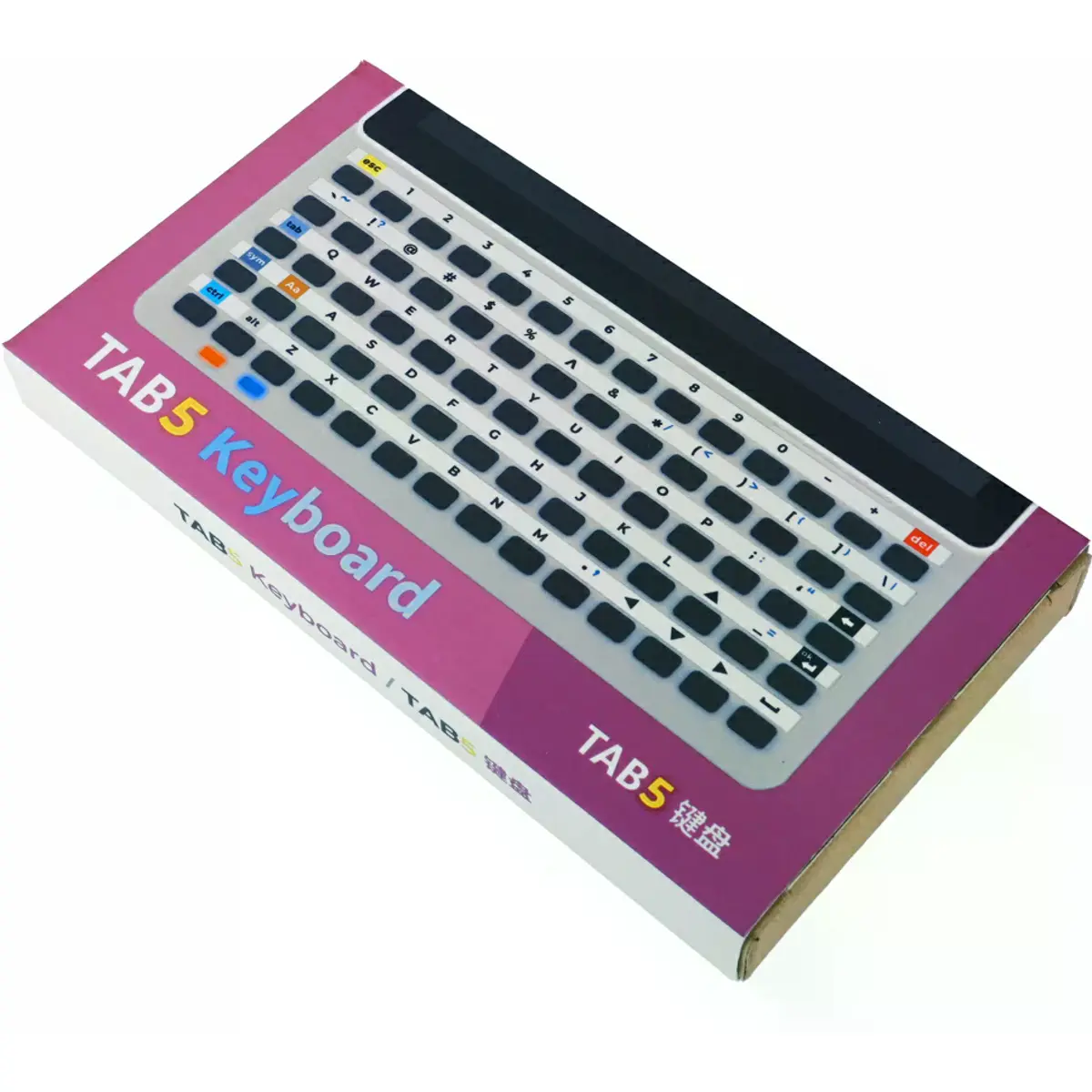

• 1x teclado M5Stack Tab5 Keyboard

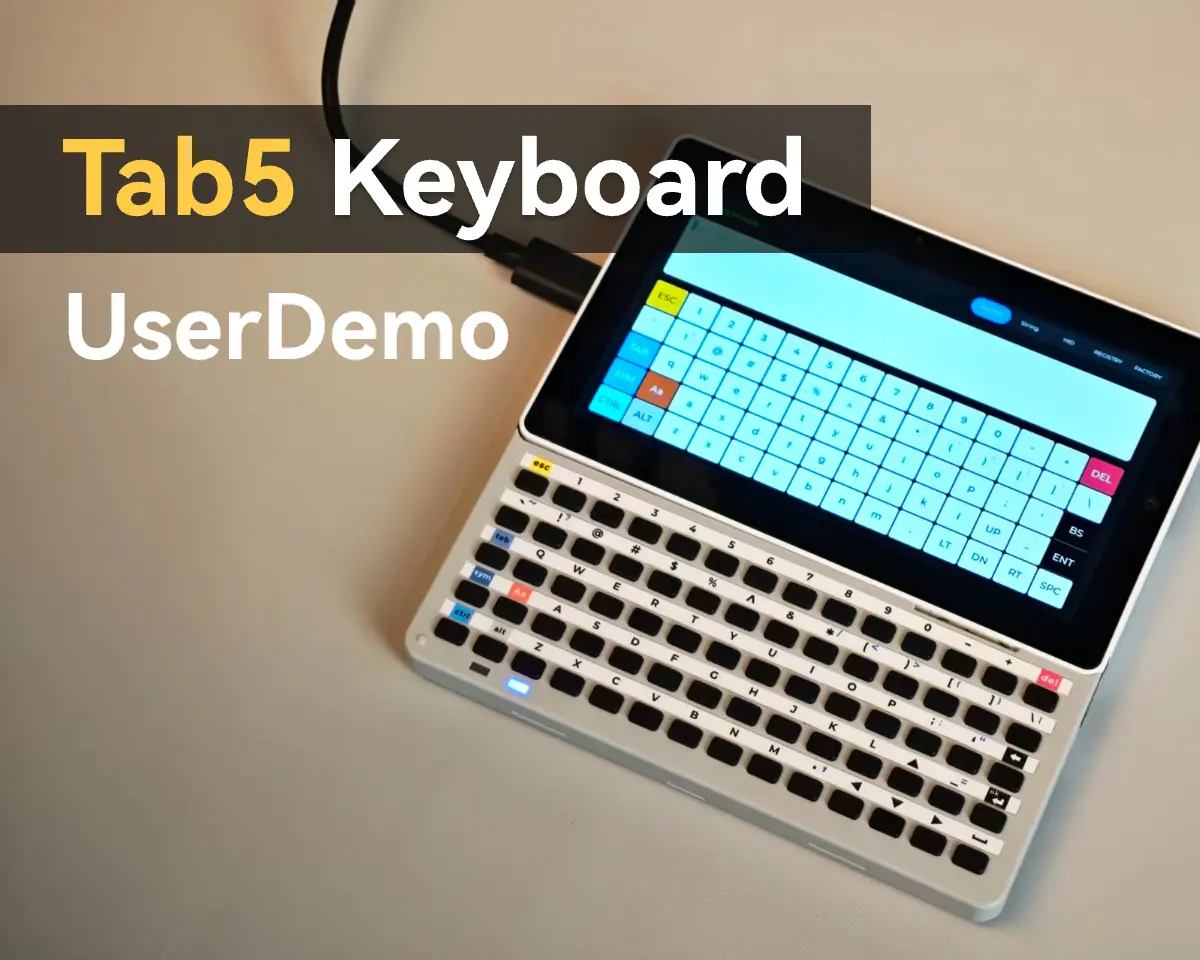

▶ Informação adicional (site M5Stack)▶ Tutorial UserDemo
