O M5Stack Atomic ToChain Base é uma placa adaptadora de interface desenvolvida para os controladores da série Atom, permitindo estabelecer uma ligação direta com dispositivos da série M5Stack Chain. O adaptador converte a interface de expansão I/O inferior do controlador Atom para um conector HY2.0-4P macho, simplificando a integração de módulos Chain em projetos baseados em Atom.
A placa inclui pads de soldadura reservados que permitem configurar de forma flexível o mapeamento dos sinais I/O entre o controlador Atom e o conector Chain. A configuração predefinida varia consoante o controlador utilizado, com o AtomS3/S3R a utilizar G5 e G6 para IO1 e IO2, enquanto o Atom utiliza G22 e G19. Esta solução permite expandir as capacidades dos controladores Atom através da ligação a dispositivos Chain, proporcionando uma forma simples e modular de integrar sensores, atuadores e outros periféricos compatíveis com este sistema.
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Modelo: Atomic ToChain Base
• SKU: A163
• Tipo: Placa adaptadora de interface
• Aplicação: Interface entre controladores Atom e dispositivos Chain
◾ Interface Chain
• Conector: HY2.0-4P macho
• Sinais: GND, VCC, IO1, IO2

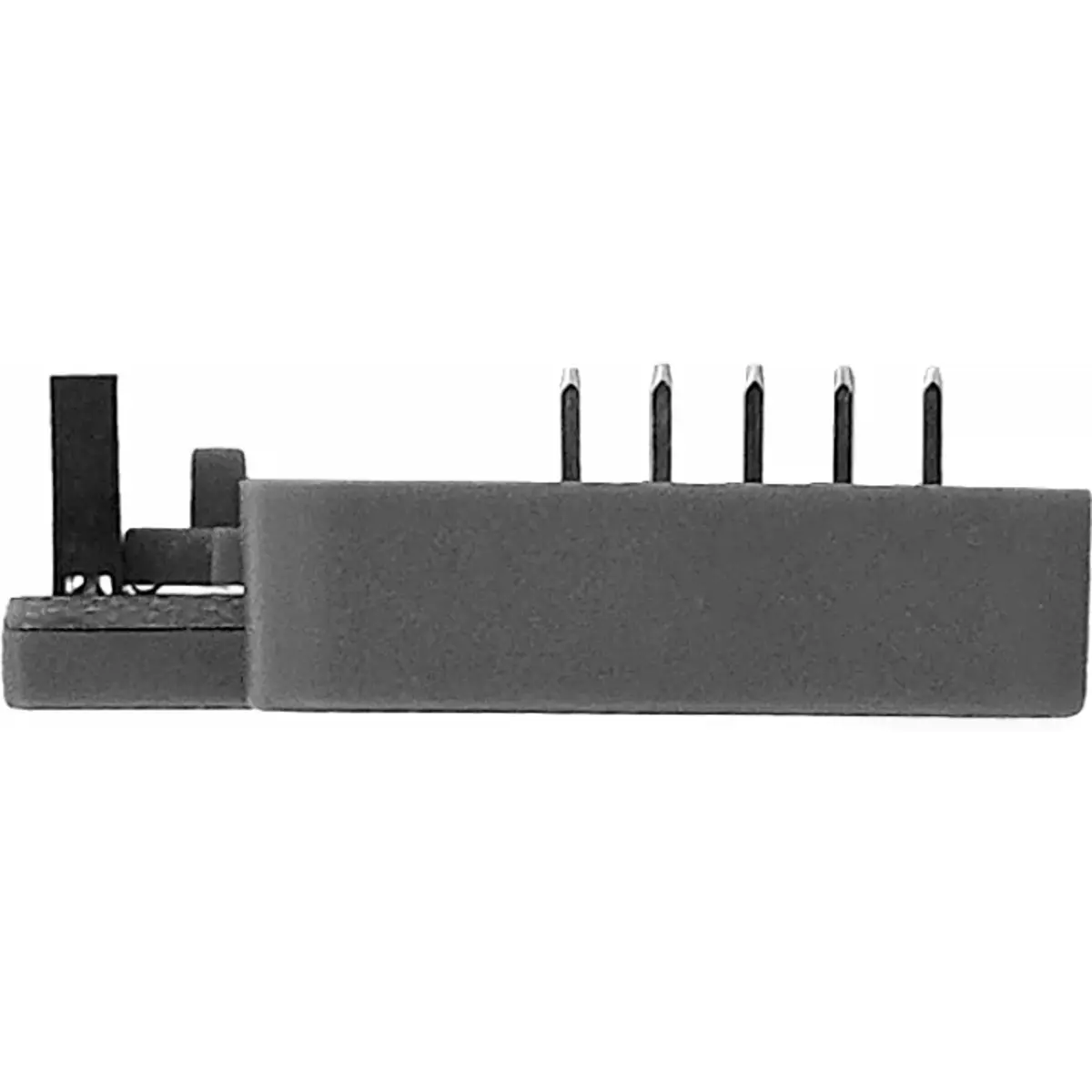

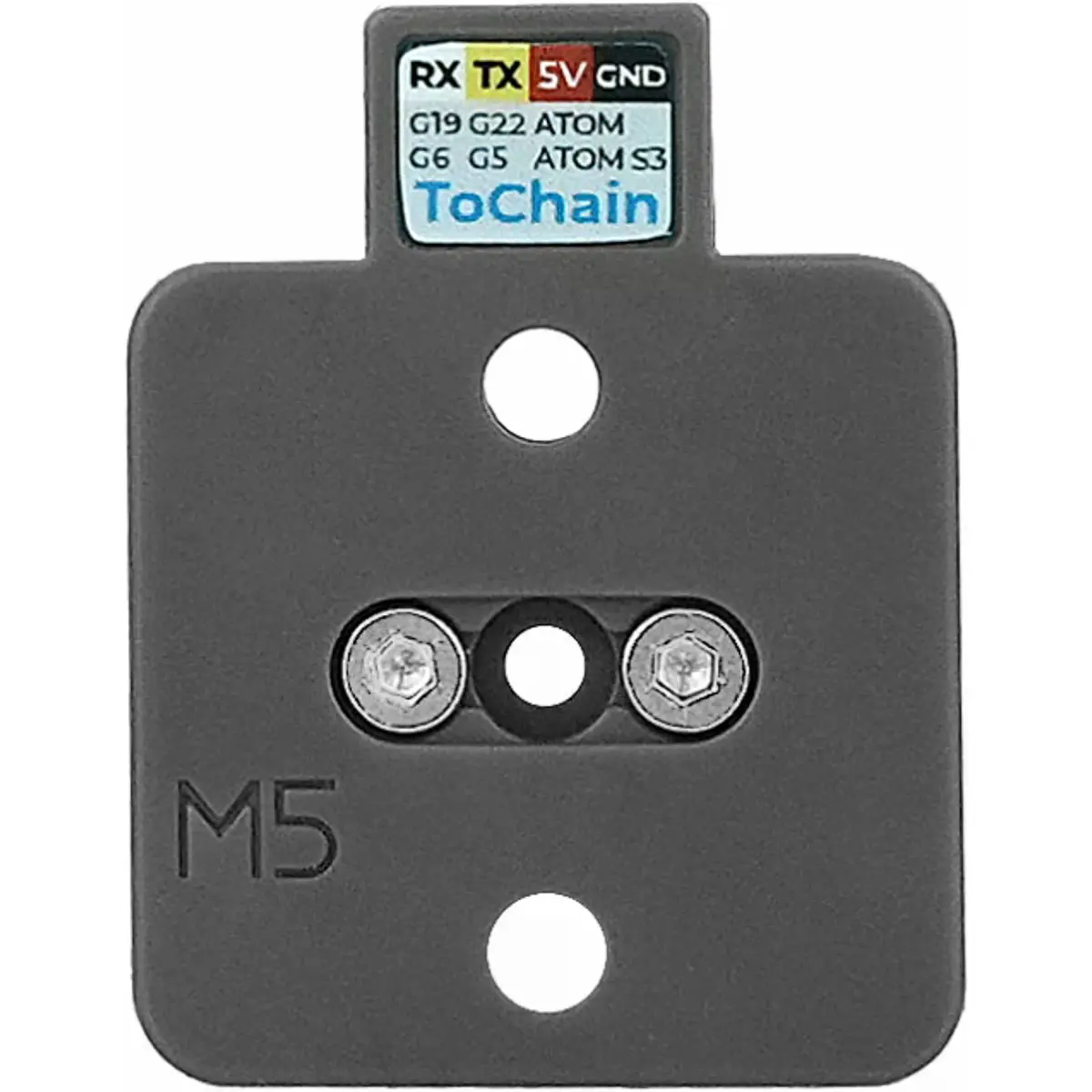

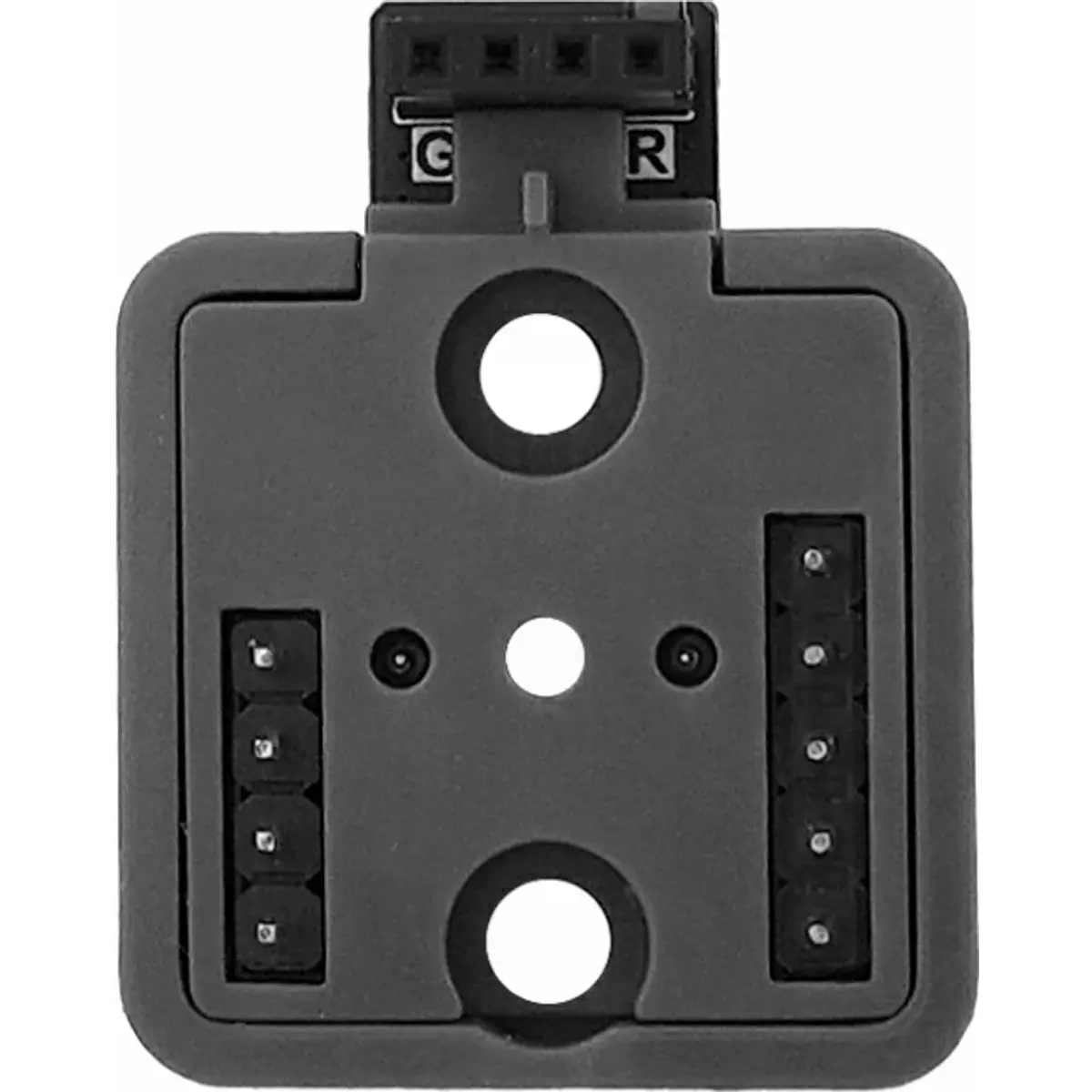

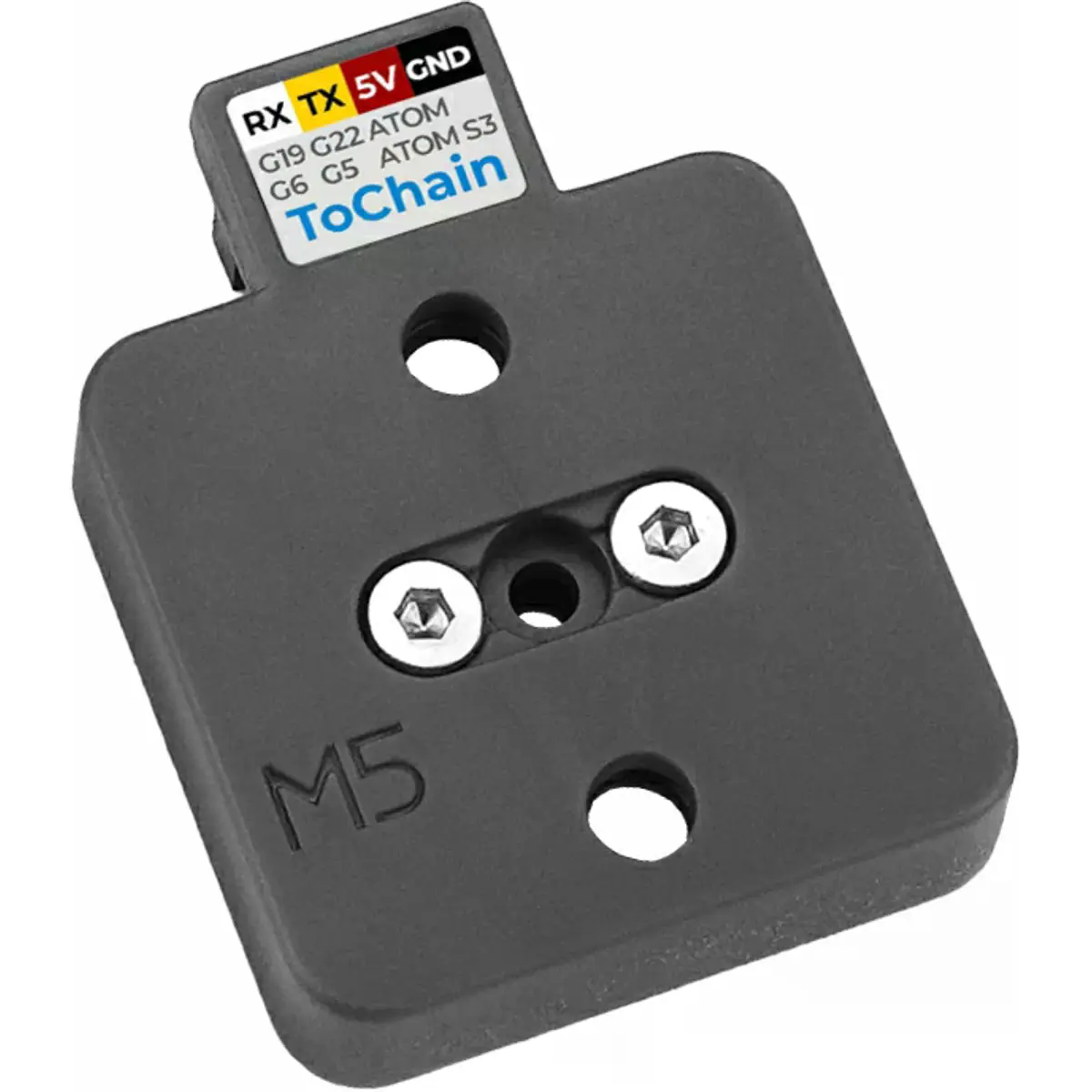

◾ Mapeamento de pinos
• AtomS3 / AtomS3R
• GND: GND
• VCC: 5 V
• IO1: G5
• IO2: G6
• Atom
• GND: GND
• VCC: 5 V
• IO1: G22
• IO2: G19
◾ Configuração

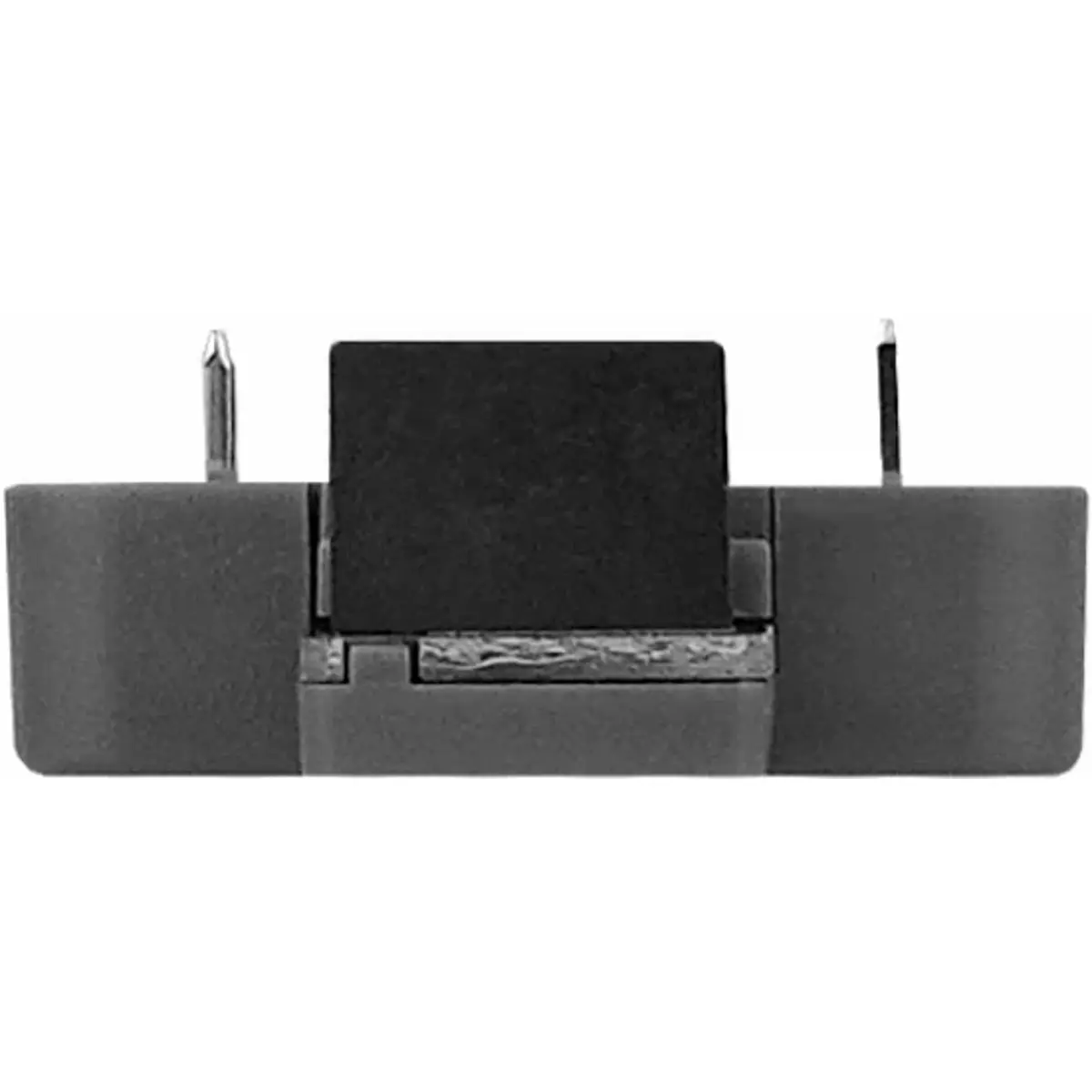

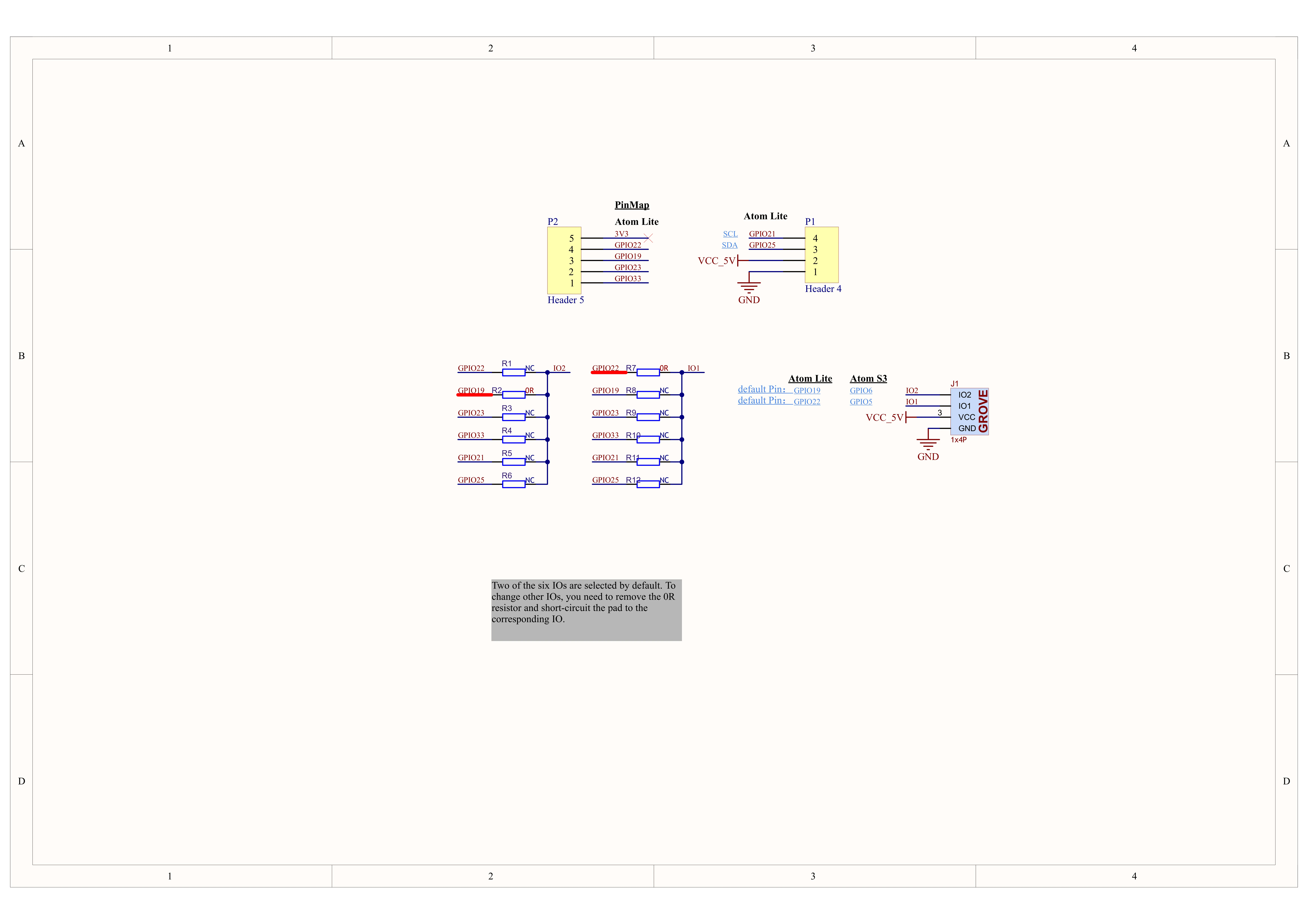

• Pads de soldadura para alteração do mapeamento dos sinais I/O
• Configuração de ligação adaptável aos diferentes controladores Atom

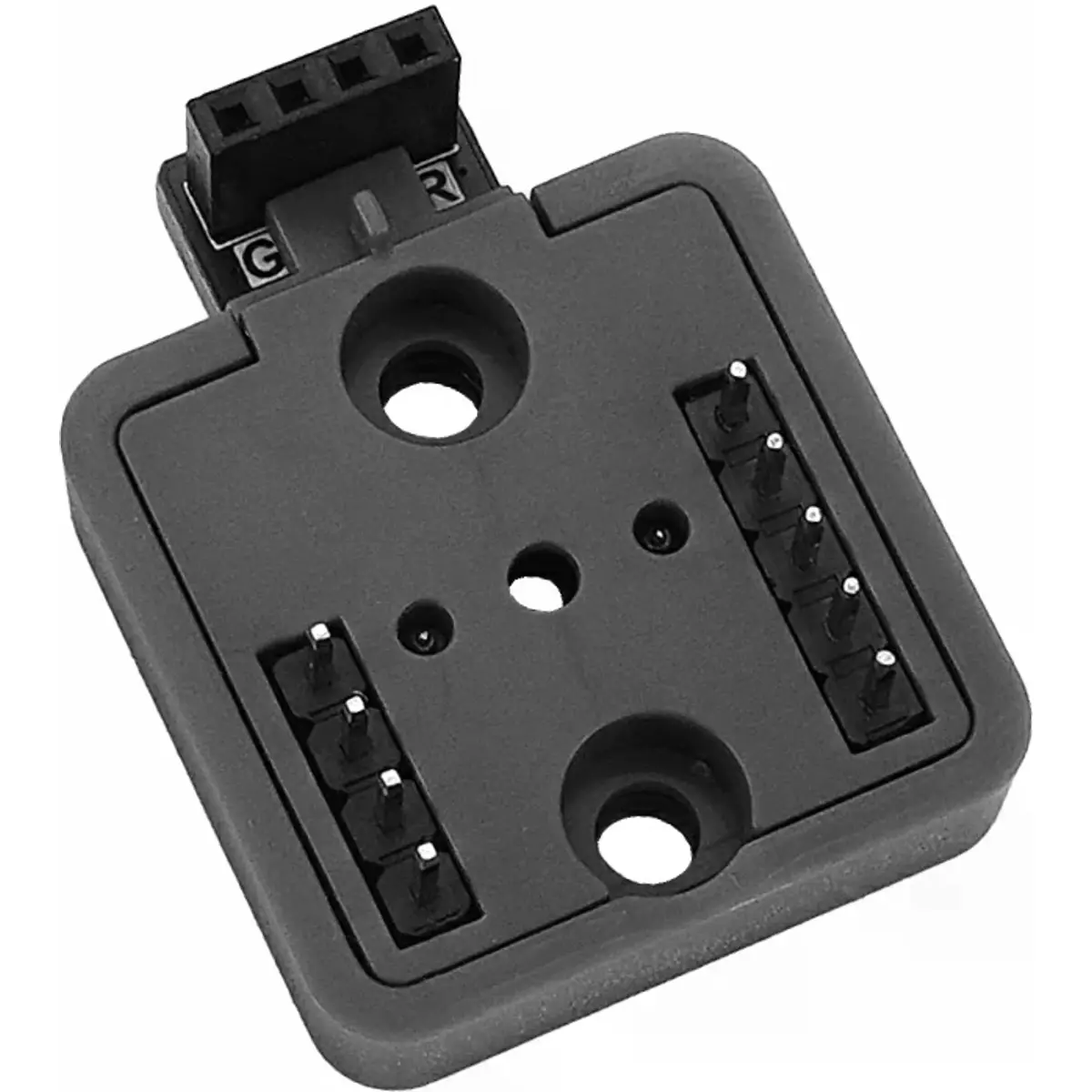

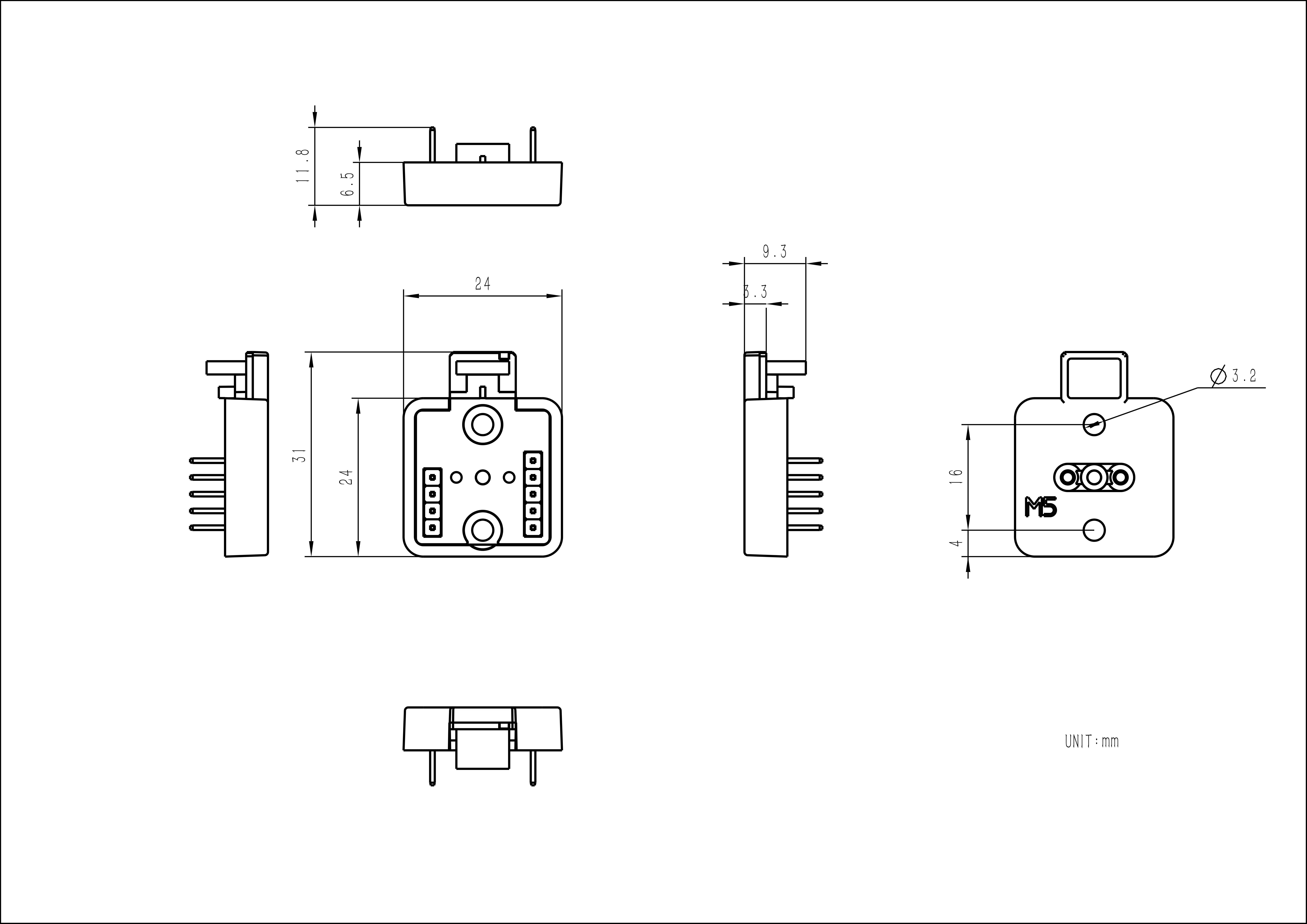

◾ Dimensões e peso
• Dimensões: 31,0 x 24,0 x 11,8 mm

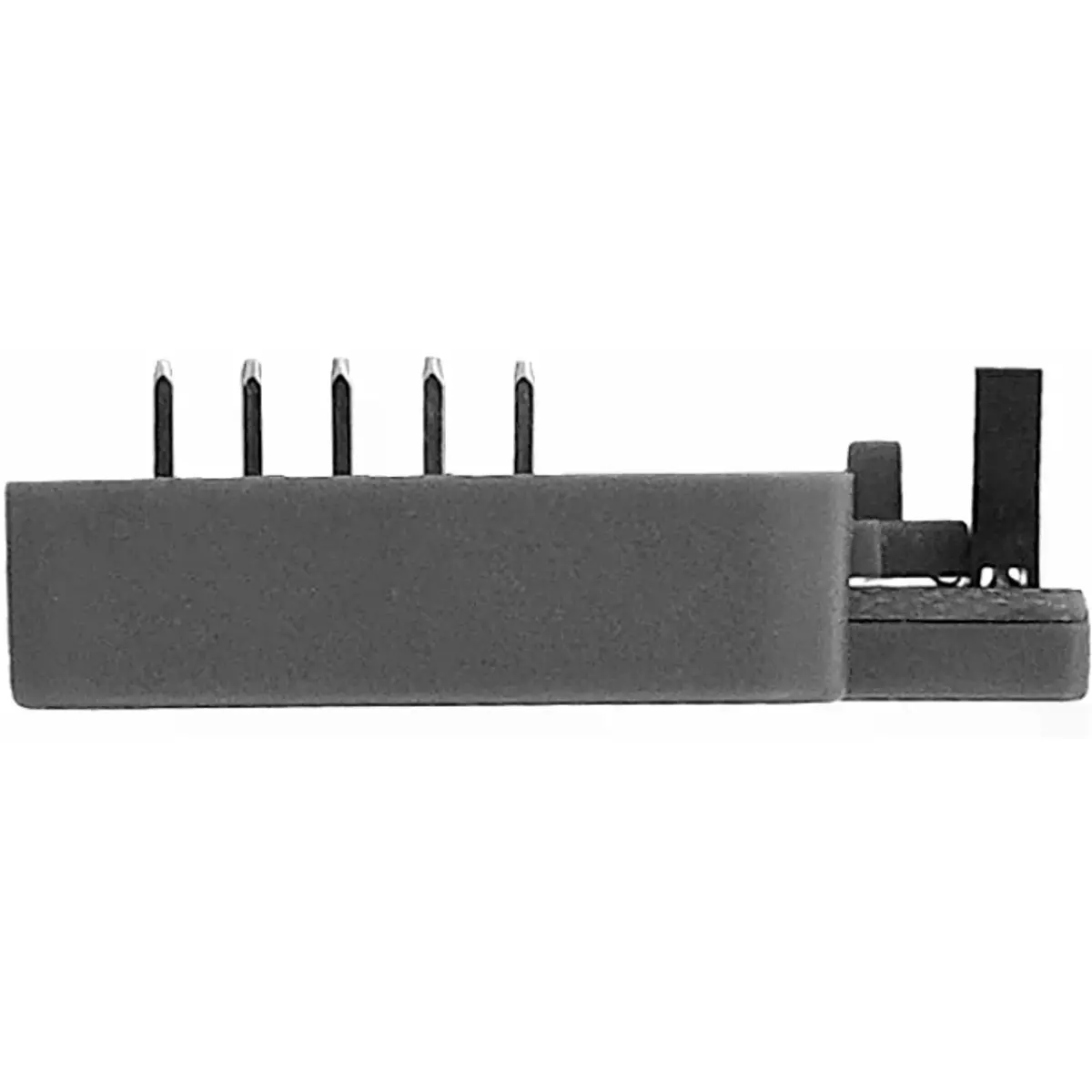

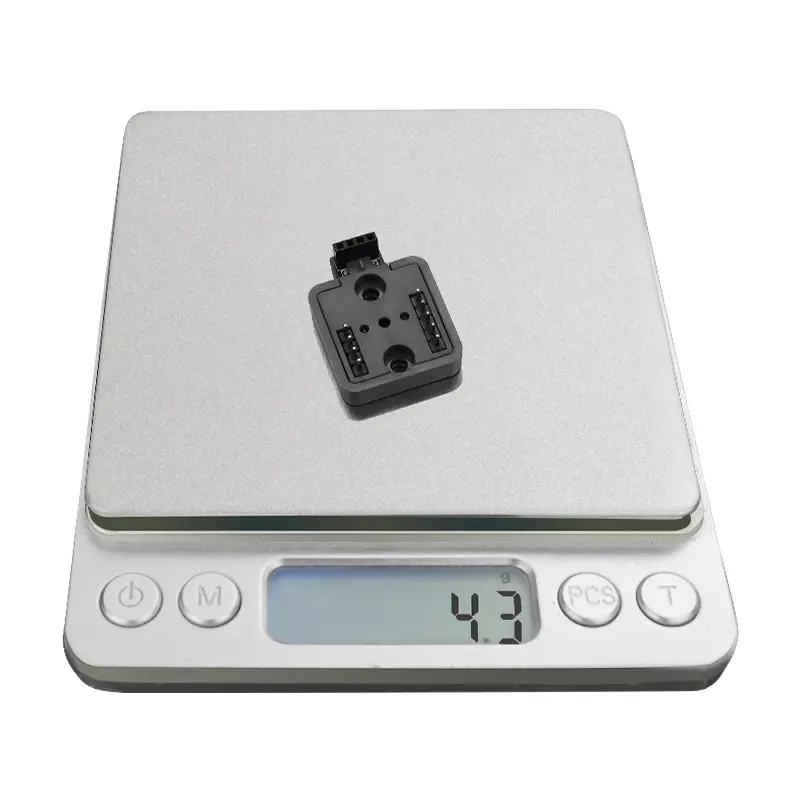

• Peso: 4,3 g
◾ Compatibilidade
• M5Stack Atom
• M5Stack AtomS3
• M5Stack AtomS3R
• Dispositivos da série M5Stack Chain

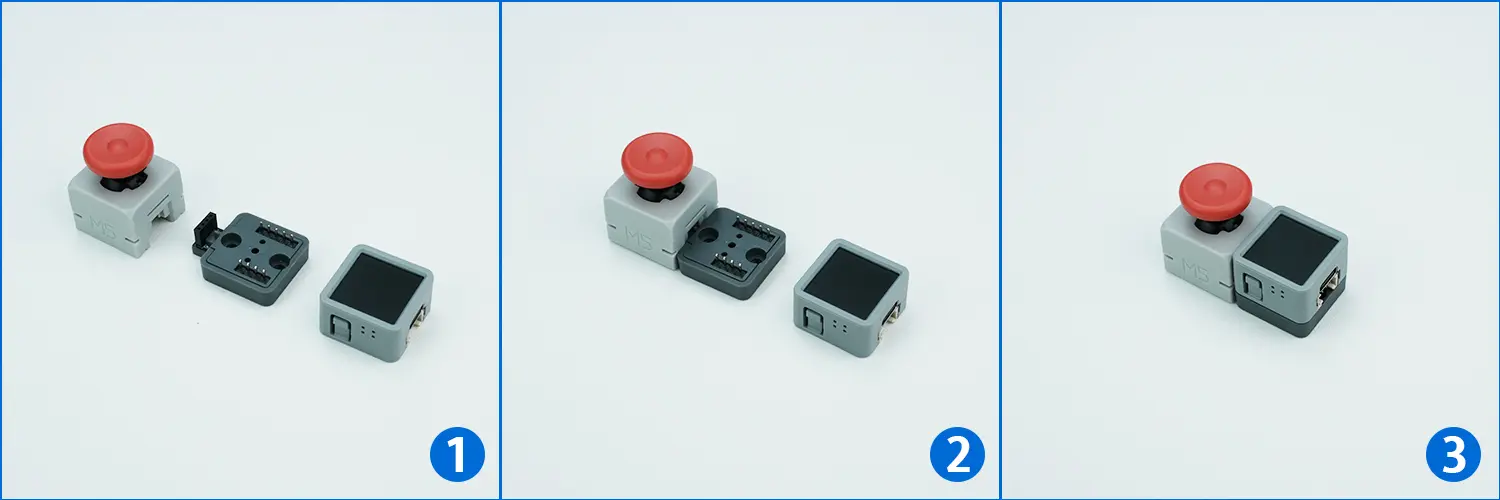

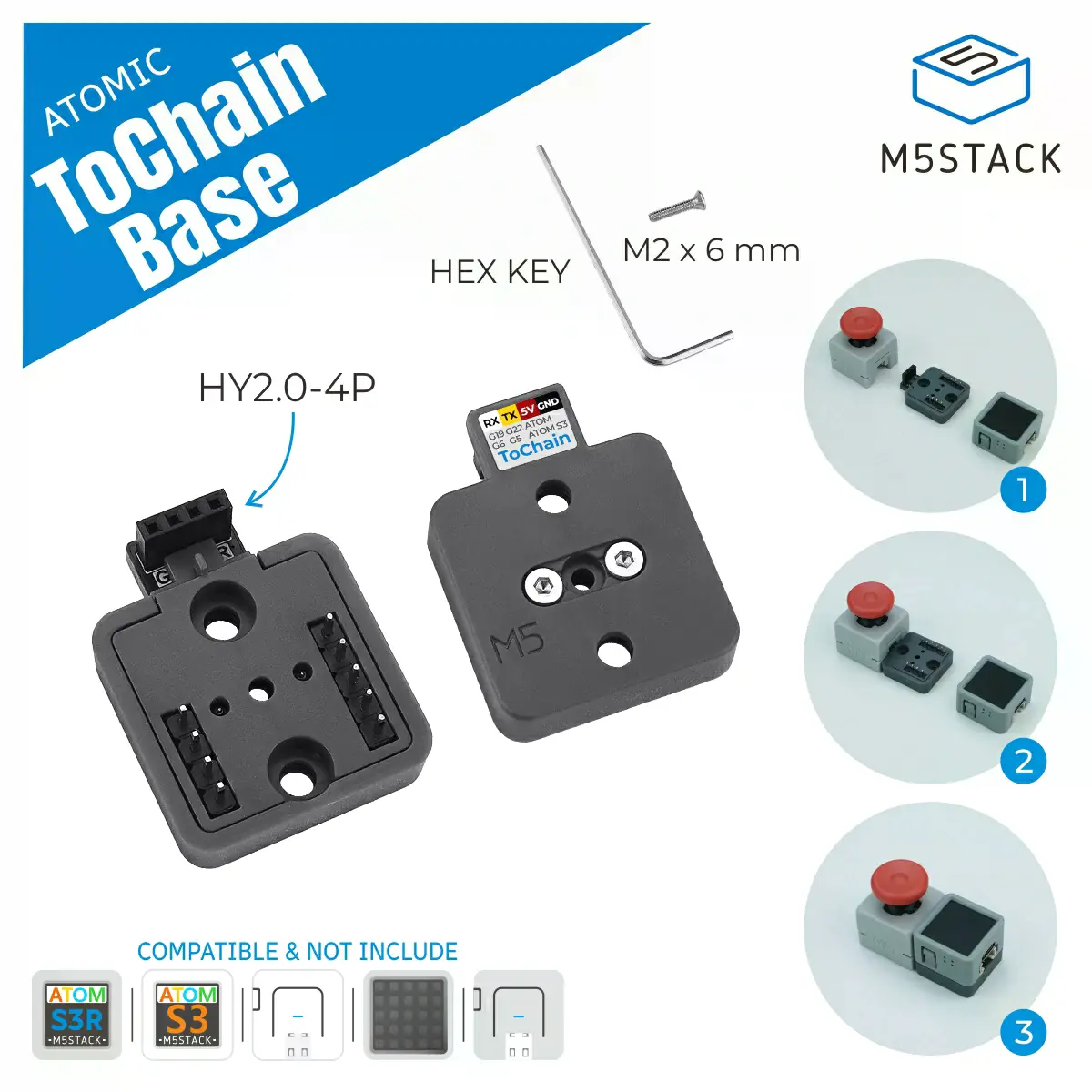

◾ Incluído na embalagem
• 1x Atomic ToChain Base
• 1x Chave Allen em L de 1,5 mm para parafuso M2
• 1x Parafuso M2 x 6 mm de cabeça cilíndrica
