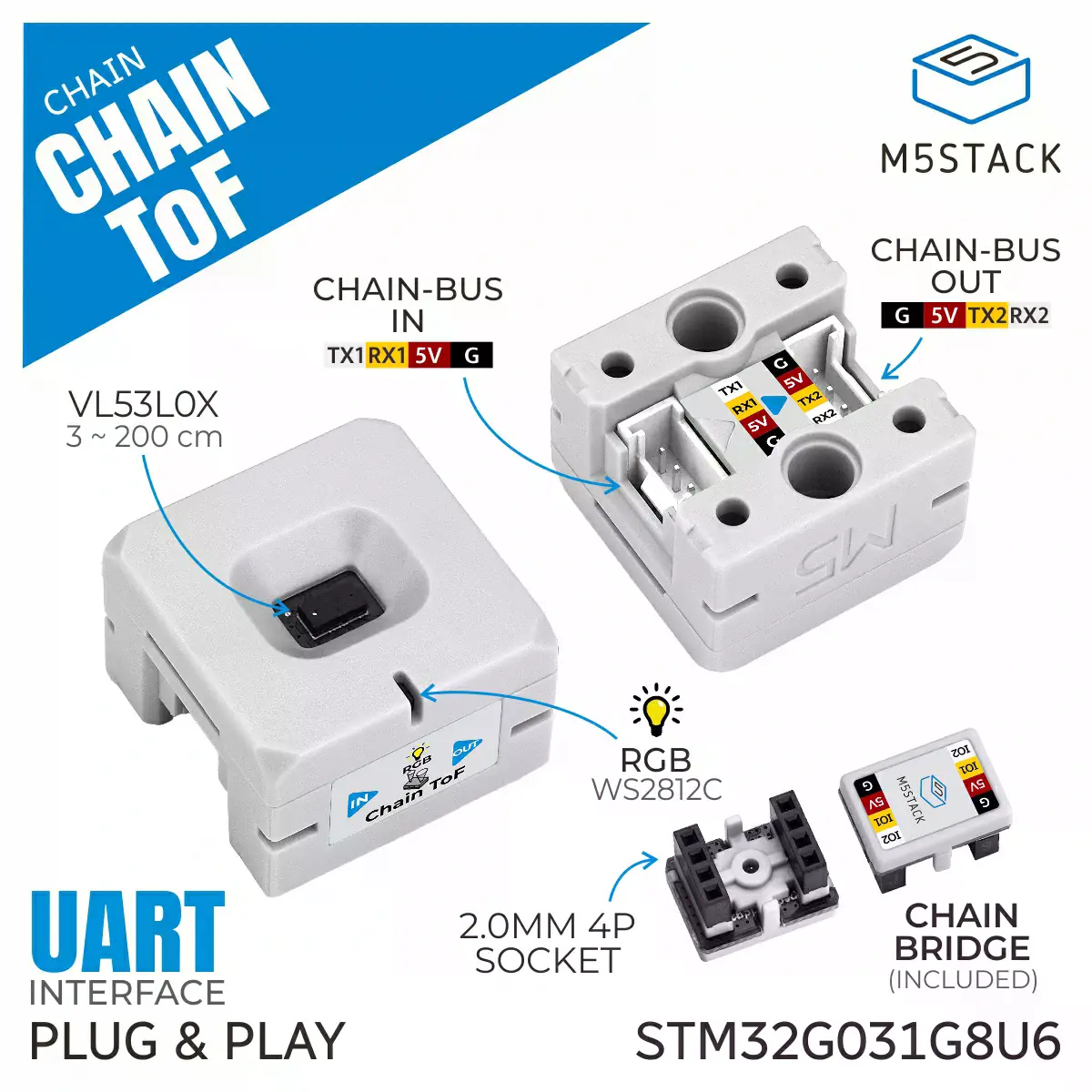

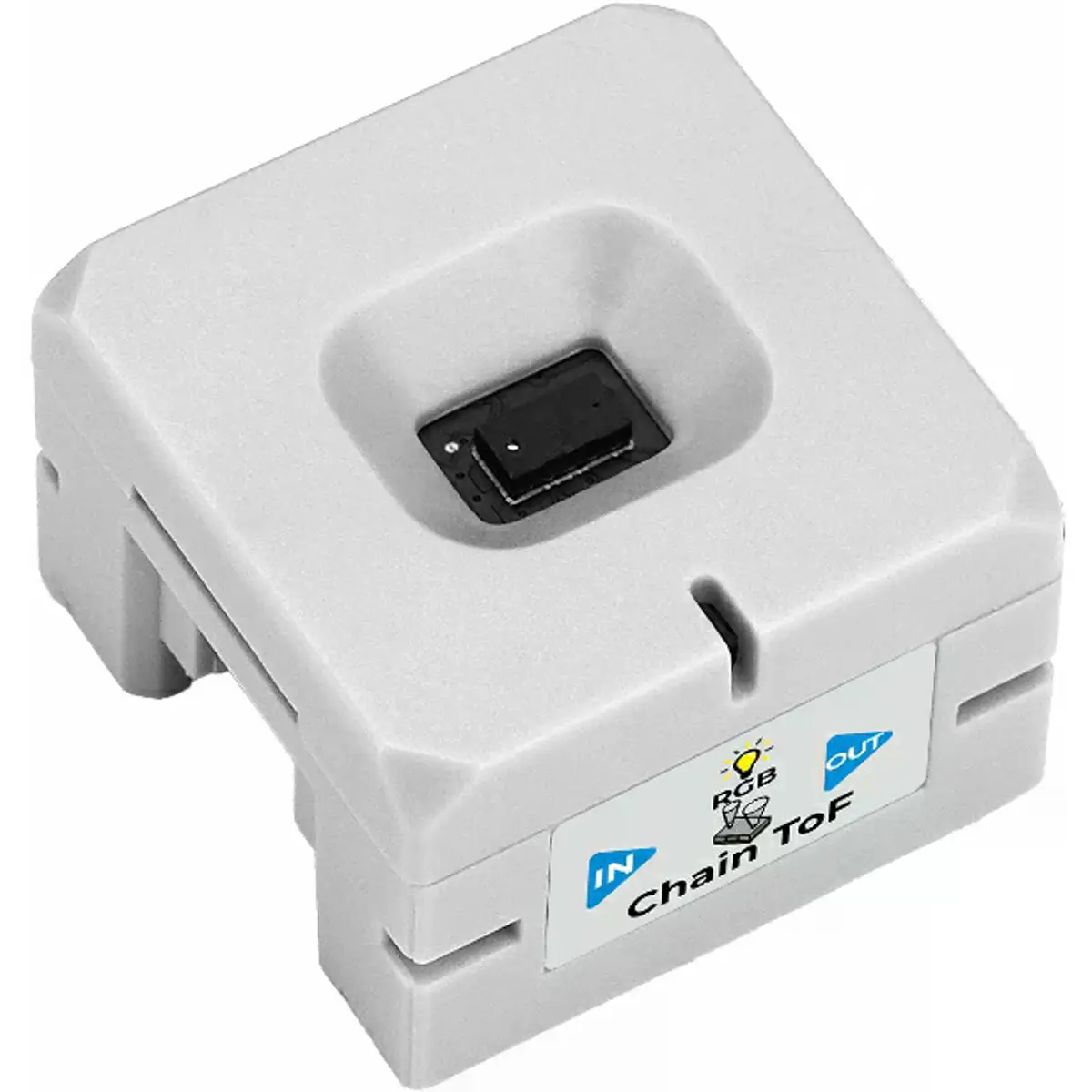

Módulo sensor de distância por laser da série Chain, para medições de distância sem contacto e deteção de proximidade. Integra um sensor de medição laser VL53L0C, com alcance especificado de 3 a 200 cm e precisão de ±3%. Utiliza um microcontrolador STM32G031G8U6 para processamento dos dados e comunicação UART, permitindo a ligação em cadeia com outros dispositivos da série M5Stack Chain através das duas interfaces HY2.0-4P disponíveis. Dispõe ainda de um LED RGB WS2812C para indicação visual e pode funcionar em modo de medição única ou contínua. É adequado para aplicações de deteção de proximidade, medição de distância e projetos de automação e interação baseados na plataforma M5Stack.
PRINCIPAIS CARACTERÍSTICAS
✅ Sensor laser VL53L0C para medição de distância sem contacto
✅ Alcance de medição de 3 a 200 cm
✅ Precisão de medição de ±3%
✅ Microcontrolador STM32G031G8U6 para processamento e controlo
✅ Comunicação UART com protocolo de ligação em cadeia
✅ 2x interfaces HY2.0-4P para ligação a outros dispositivos da série Chain
✅ LED RGB WS2812C integrado para indicação visual
✅ Suporta medição única e medição contínua
✅ Formato compacto de 23,9 × 23,9 × 16,0 mm
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: U209
• Série: Chain
• Tipo: Sensor de distância laser ToF
◾ Sensor

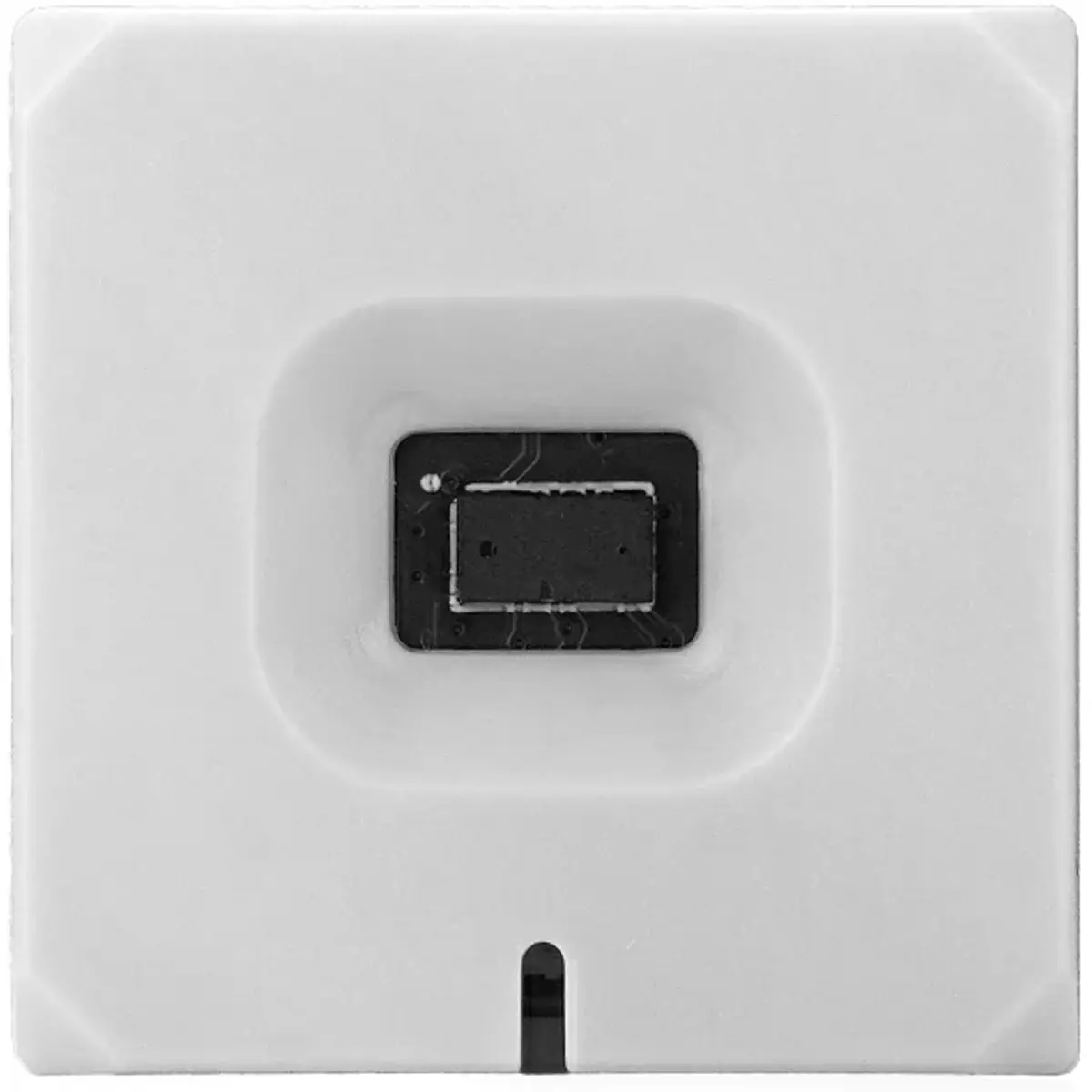

• Módulo laser: VL53L0C
• Tecnologia: Time-of-Flight (ToF)
• Alcance de medição: 3 a 200 cm
• Precisão: ±3%
◾ Processamento
• Microcontrolador: STM32G031G8U6
◾ Comunicação
• Interface: UART
• Protocolo: comunicação série em cadeia (daisy-chain)
• Comunicação com dispositivos da série M5Stack Chain
◾ Interfaces

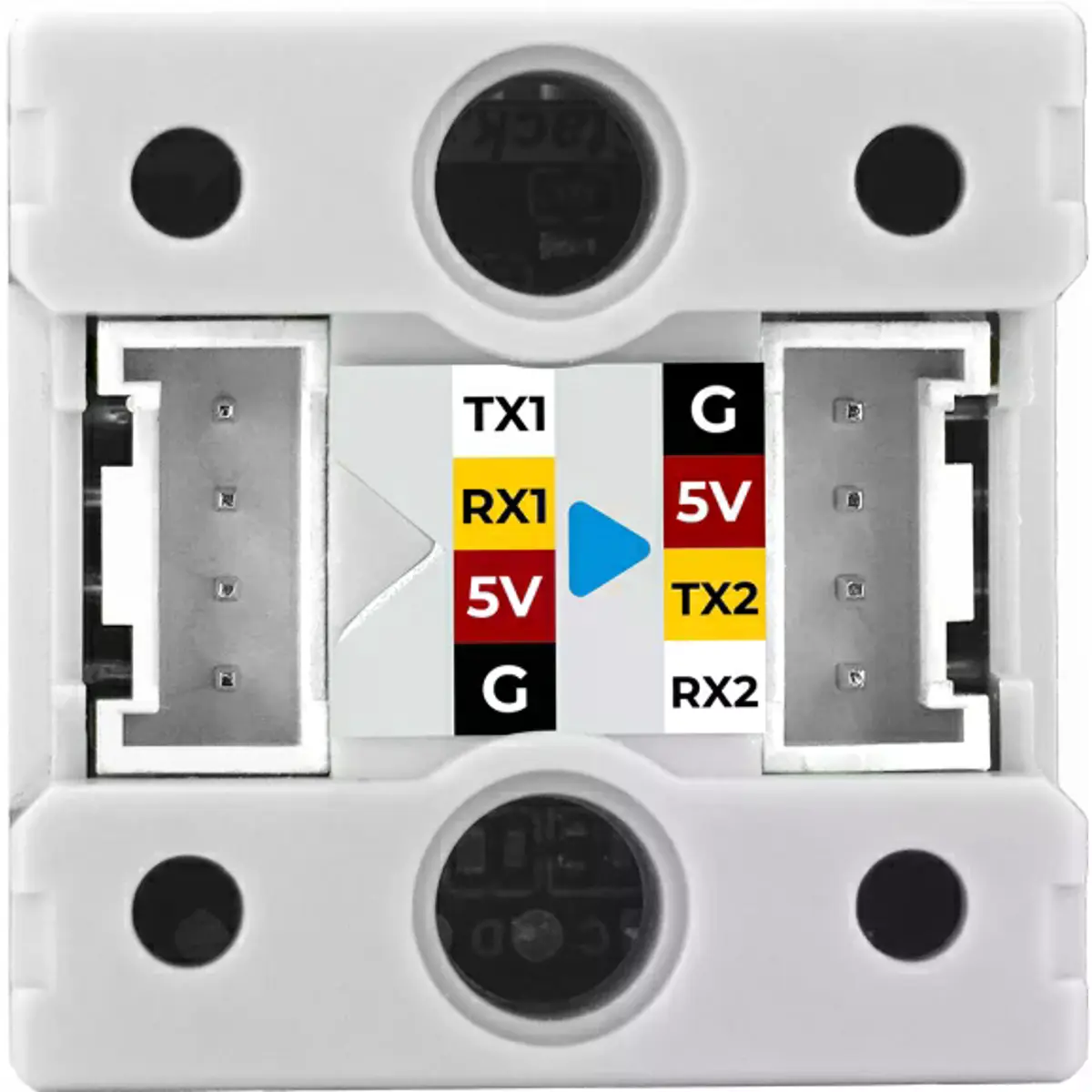

• 2x HY2.0-4P
• Expansão para outros dispositivos Chain
◾ Indicador

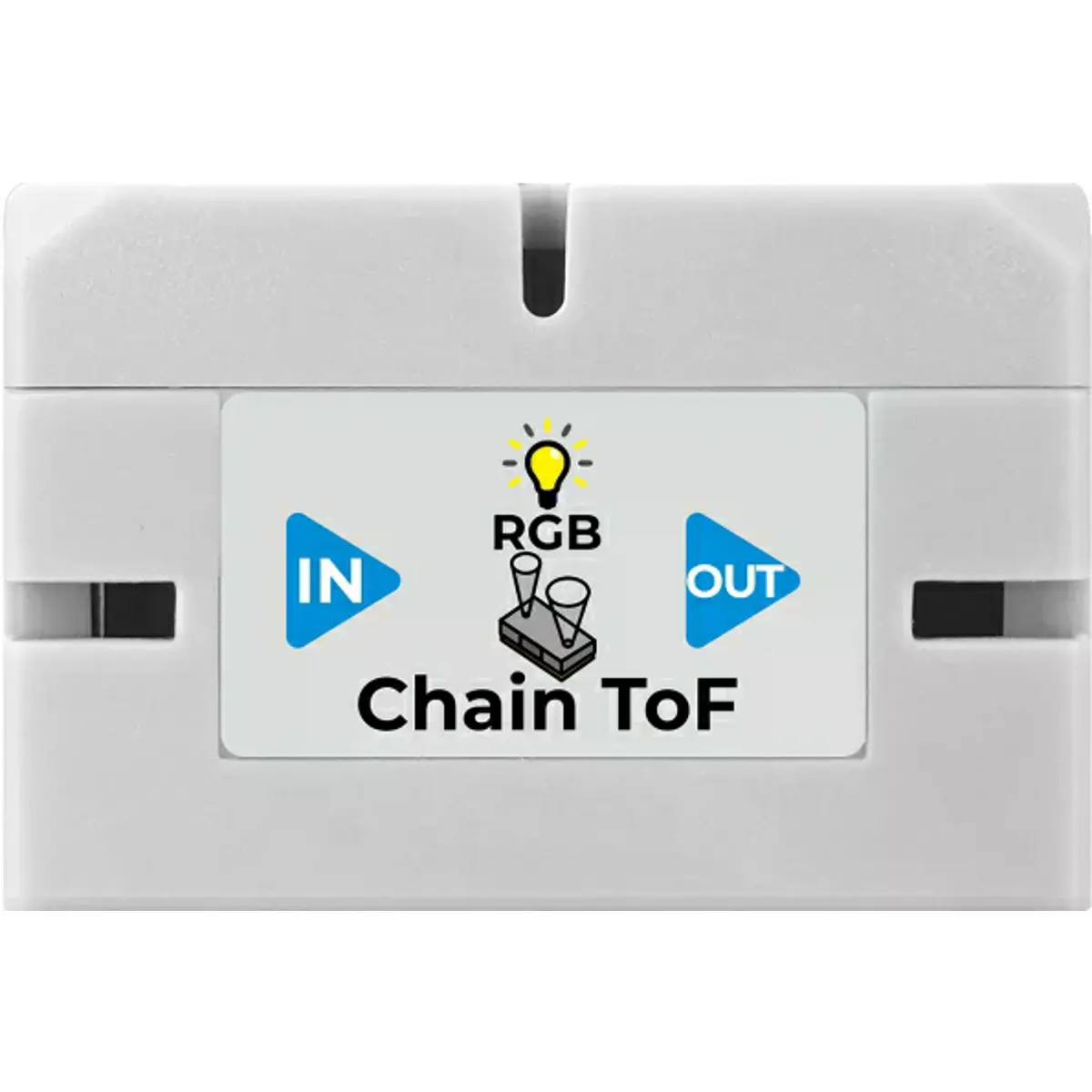

• LED RGB: 1x WS2812C
◾ Modos de medição
• Medição única
• Medição contínua
• Modo Stop
◾ Alimentação
• Tensão de entrada: 5 V DC
◾ Consumo
• Modo Stop, RGB branco ligado: 21,27 mA a 5 V
• Medição única: 20,26 mA a 5 V
• Medição contínua: 24,75 mA a 5 V
◾ Condições de funcionamento
• Temperatura: 0 a 40 °C
◾ Distância de medição
• Alcance especificado: 3 a 200 cm
• Em condições normais: até 120 cm
• Até 200 cm: requer modo Long Range e ambiente escuro sem interferência infravermelha
◾ Dimensões
• Produto: 23,9 × 23,9 × 16,0 mm

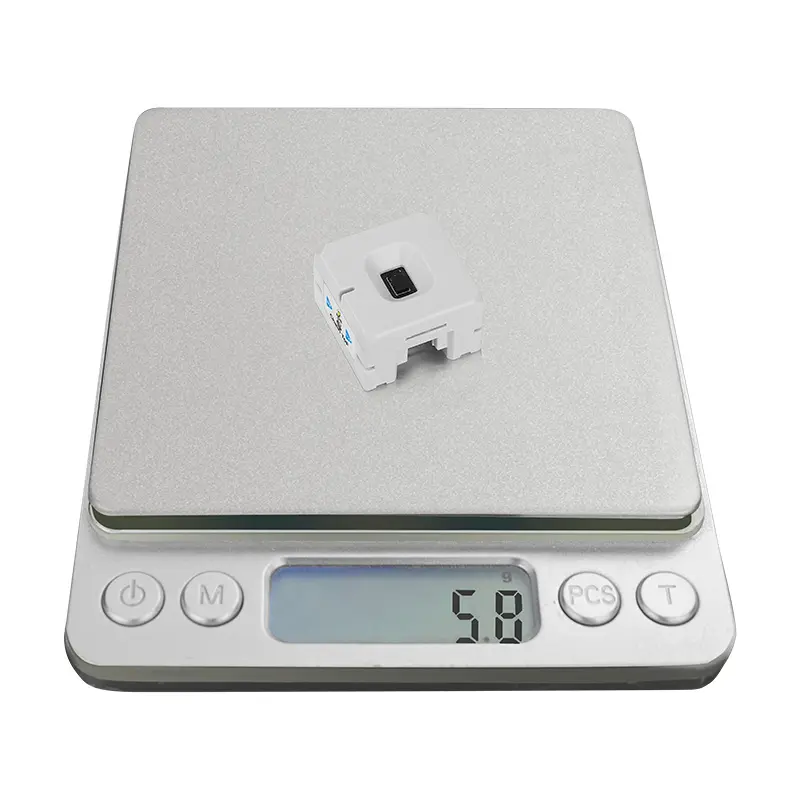

• Peso: 5,8 g
◾ Aplicações
• Deteção de proximidade
• Medição de distância
• Deteção de objetos
• Automação e interação
• Projetos IoT com dispositivos M5Stack Chain
◾ Incluído na embalagem
• 1x Chain ToF

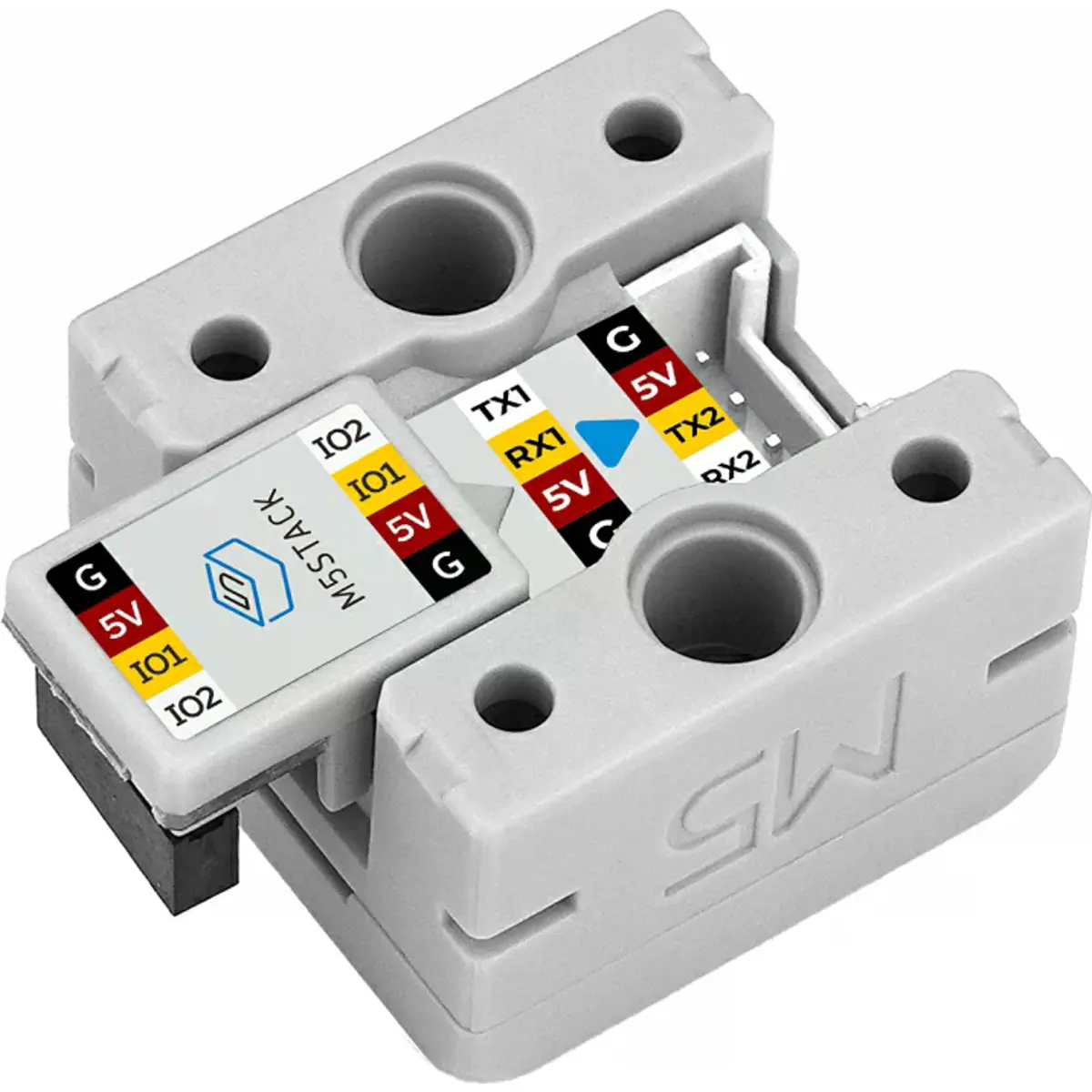

• 1x Chain Bridge
