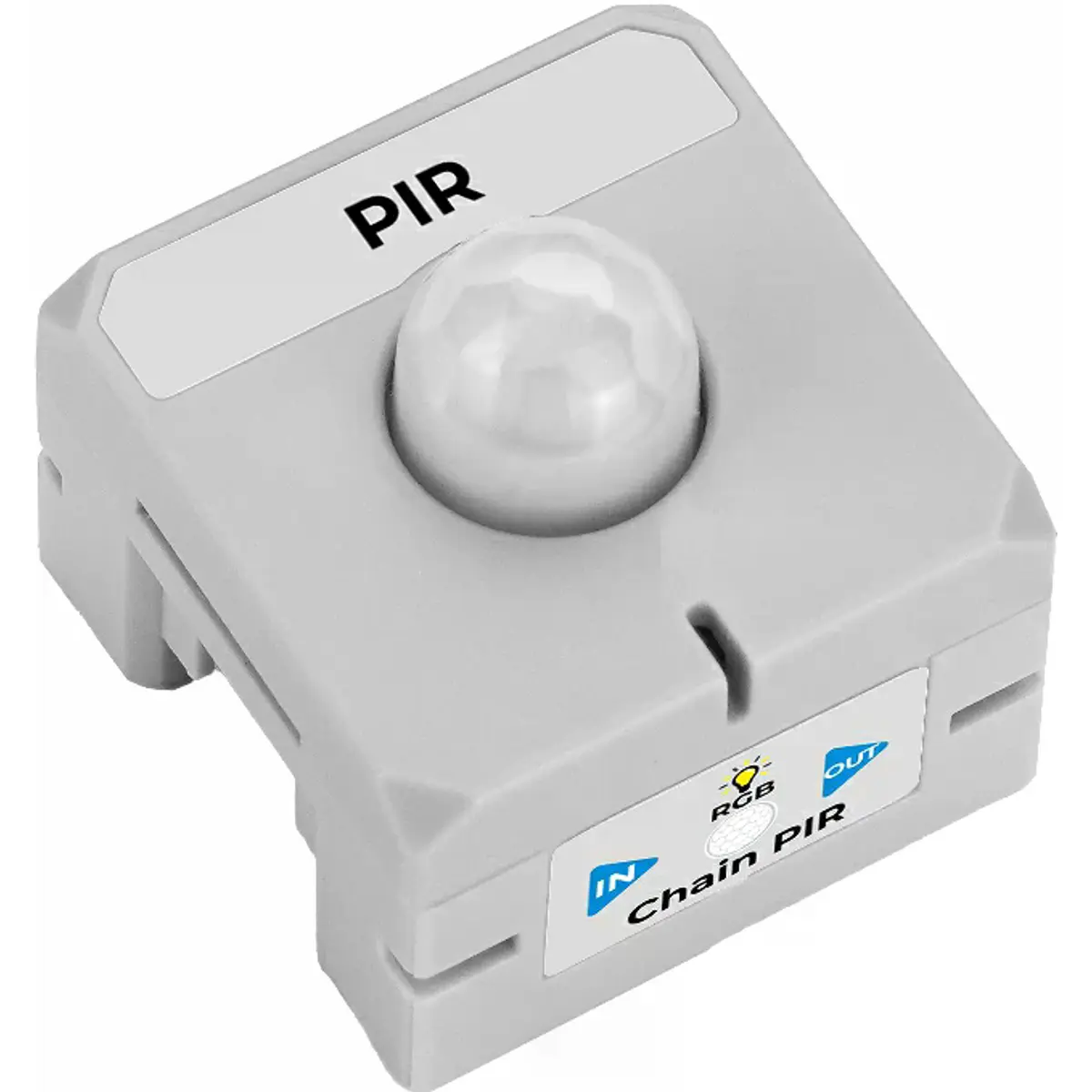

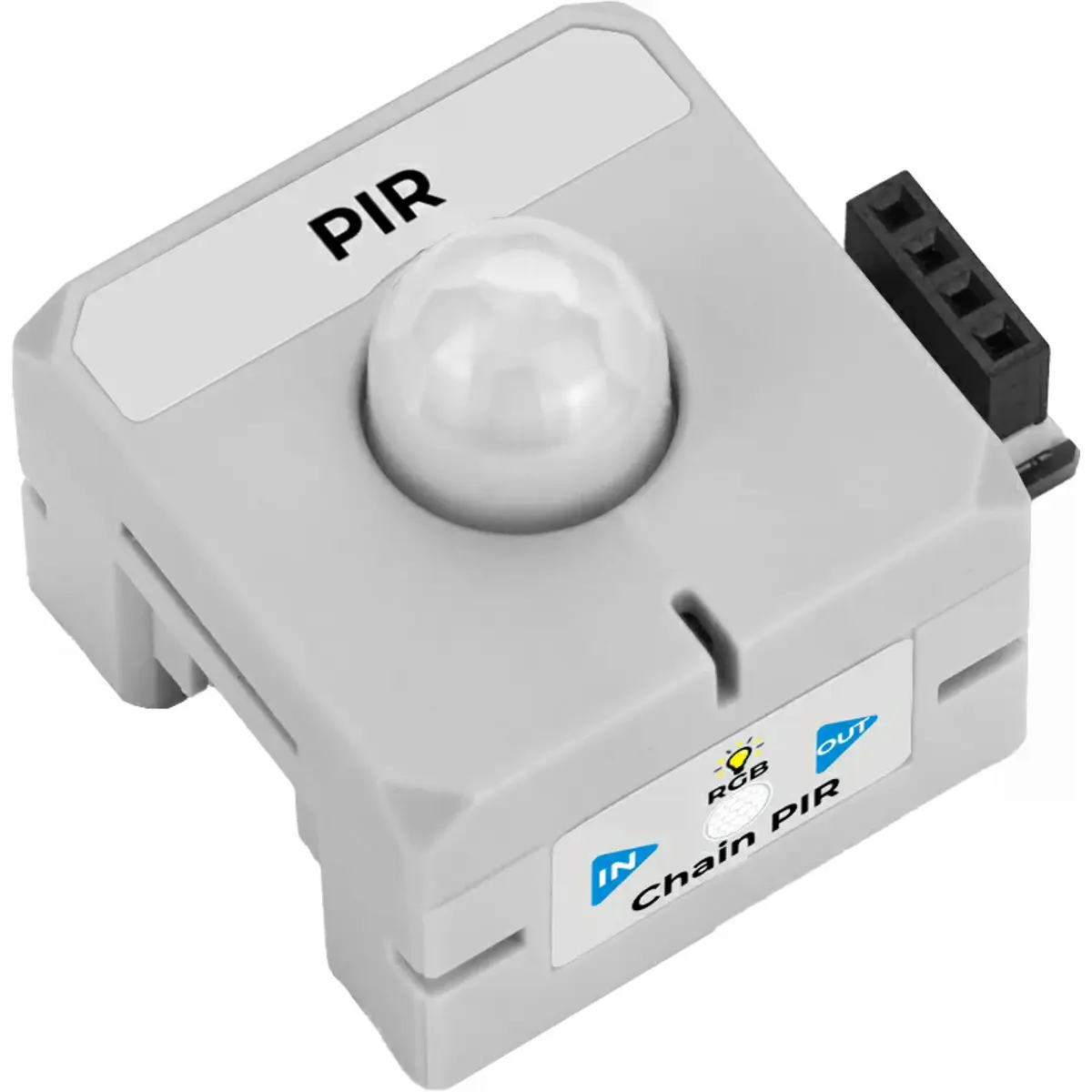

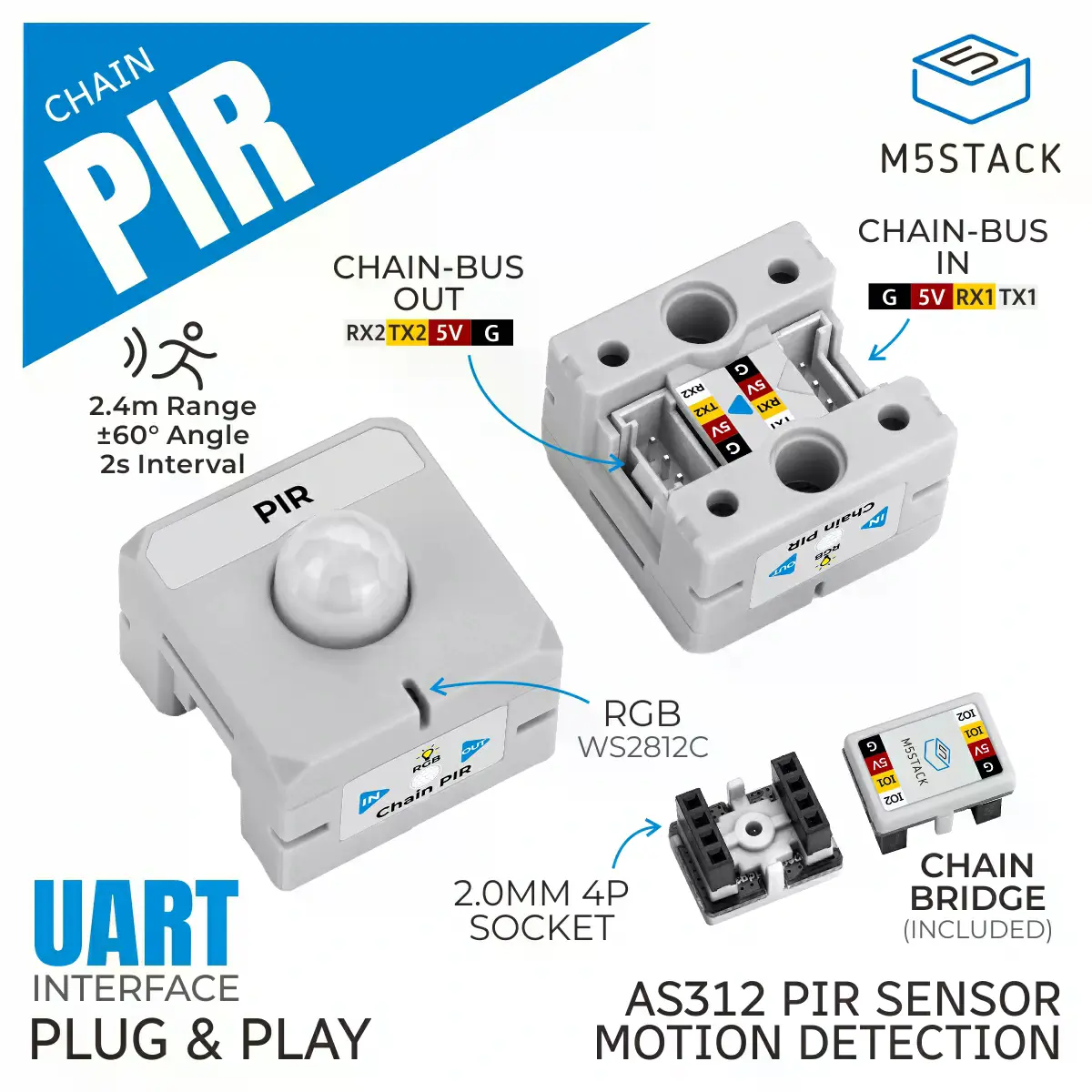

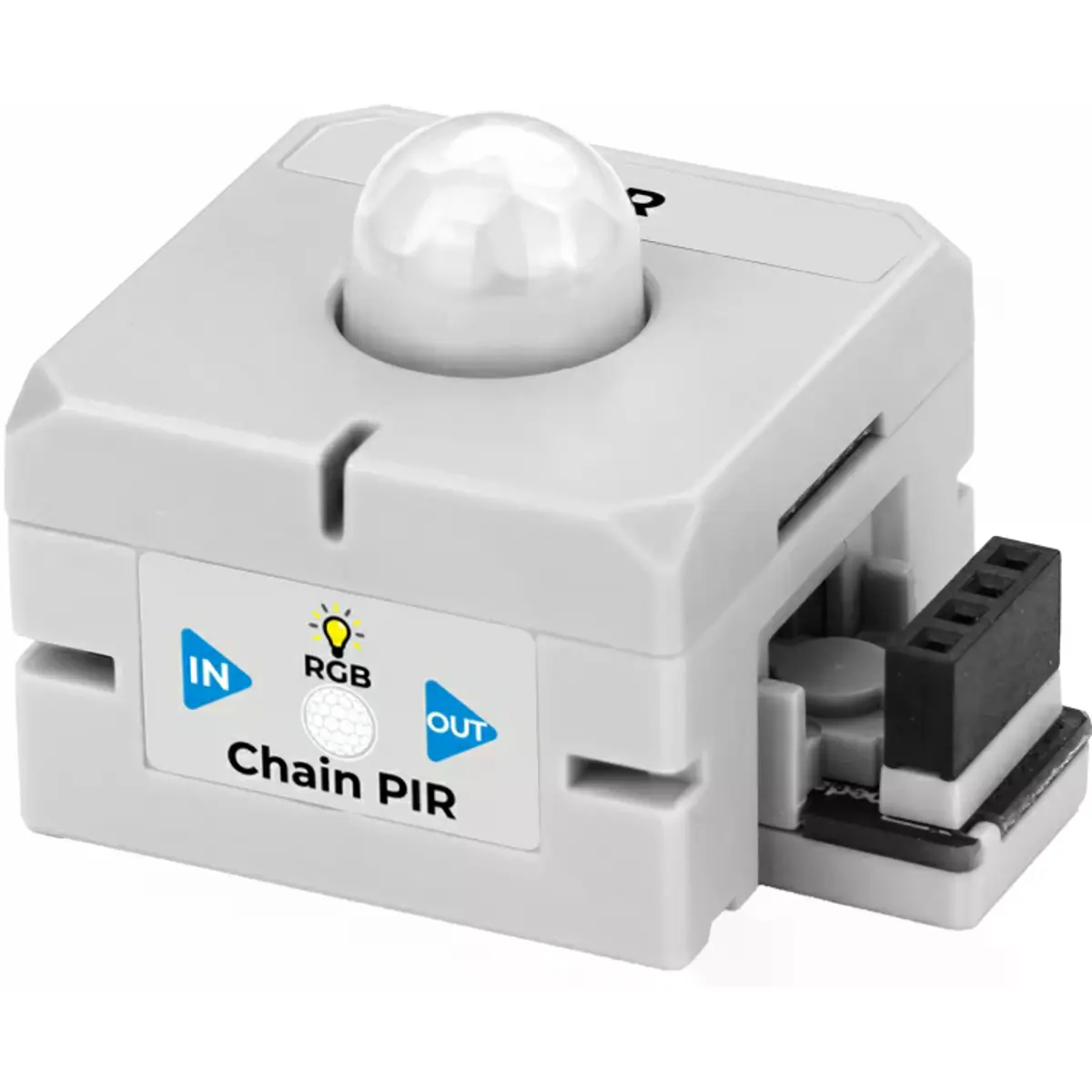

Módulo sensor de presença baseado em tecnologia de infravermelhos passivos (PIR). Integra um sensor piroelétrico AS312, um microcontrolador STM32G031G8U6 e um LED RGB WS2812C programável, permitindo detetar atividade humana e fornecer indicação visual do estado do sensor. A comunicação é realizada através de UART a 115200 bps, com duas interfaces HY2.0-4P que permitem ligar vários dispositivos da série Chain em configuração de ligação em cadeia.
Este módulo está preparado para dois modos de funcionamento: envio automático do estado de funcionamento quando ocorre uma alteração na deteção ou consulta do estado pelo controlador. Com uma distância máxima de deteção de 2,4 m e ângulo de ±60°, é adequado para projetos de automação doméstica, deteção de atividade humana, sistemas de segurança e outras aplicações de deteção de presença.
PRINCIPAIS CARACTERÍSTICAS
✅ Distância máxima de deteção de 2,4 m e ângulo de deteção de ±60°
✅ Microcontrolador STM32G031G8U6 para processamento dos dados do sensor
✅ LED RGB WS2812C integrado para indicação visual programável
✅ Comunicação UART a 115200 bps com protocolo de ligação em cadeia
✅ 2 interfaces HY2.0-4P para ligação a outros dispositivos da série Chain
✅ Dois modos de funcionamento: envio automático do estado ou consulta pelo controlador
✅ Intervalo de deteção de 2 segundos
✅ Formato compacto de 23,9 × 23,9 × 22,3 mm e peso de apenas 6,8 g
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Produto: Chain PIR
• SKU: U225
• Série: Chain
• Tipo: Sensor PIR de presença
◾ Sensor
• Tipo: Sensor piroelétrico de infravermelhos
• Modelo: AS312
• Distância máxima de deteção: 2,4 m
• Ângulo de deteção: ±60°
• Intervalo de deteção: 2 s
◾ Processamento
• Microcontrolador: STM32G031G8U6
◾ Comunicação
• Interface: UART
• Velocidade: 115200 bps
• Formato: 8N1
• Protocolo: comunicação série em cadeia (daisy-chain)
• Modos: envio automático / consulta

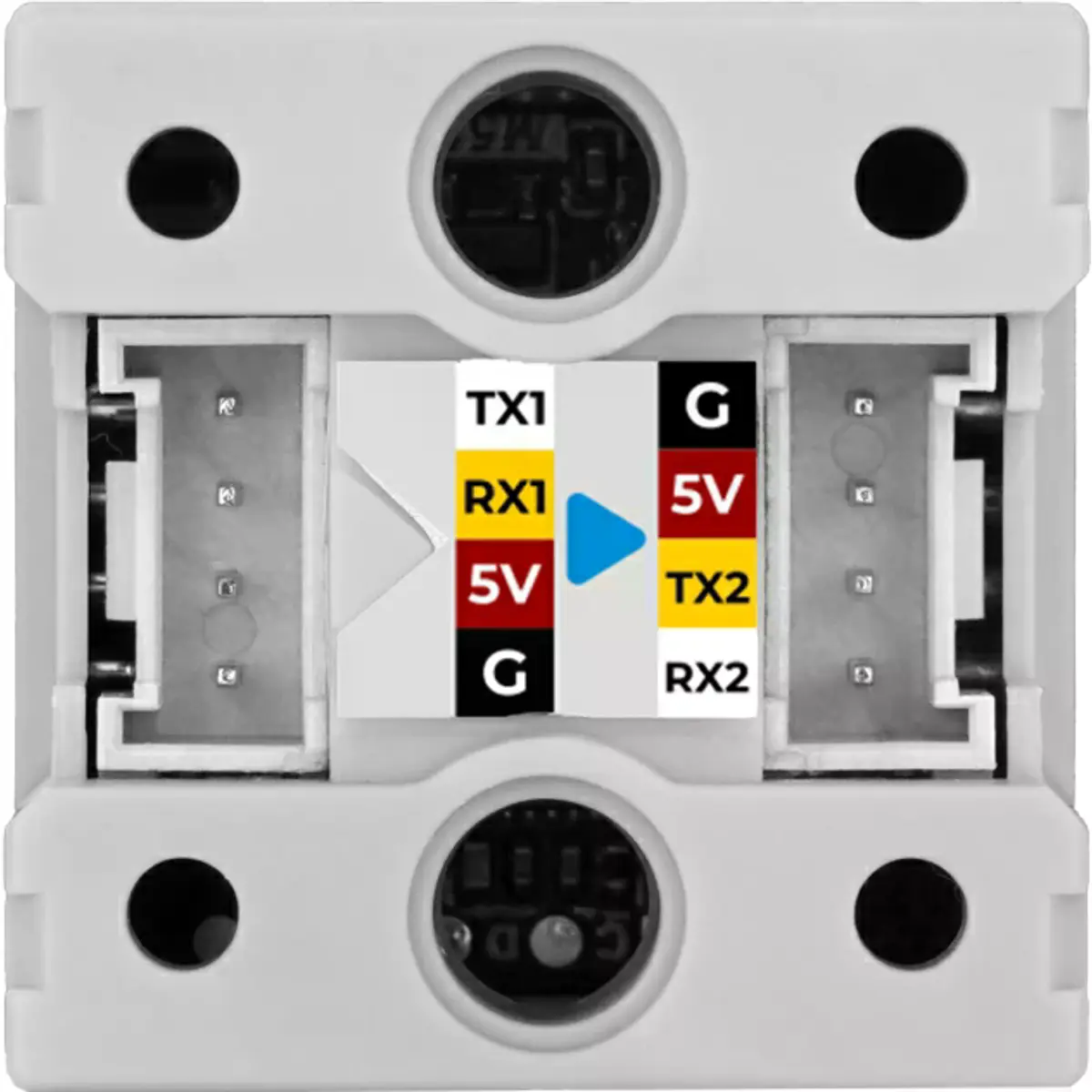

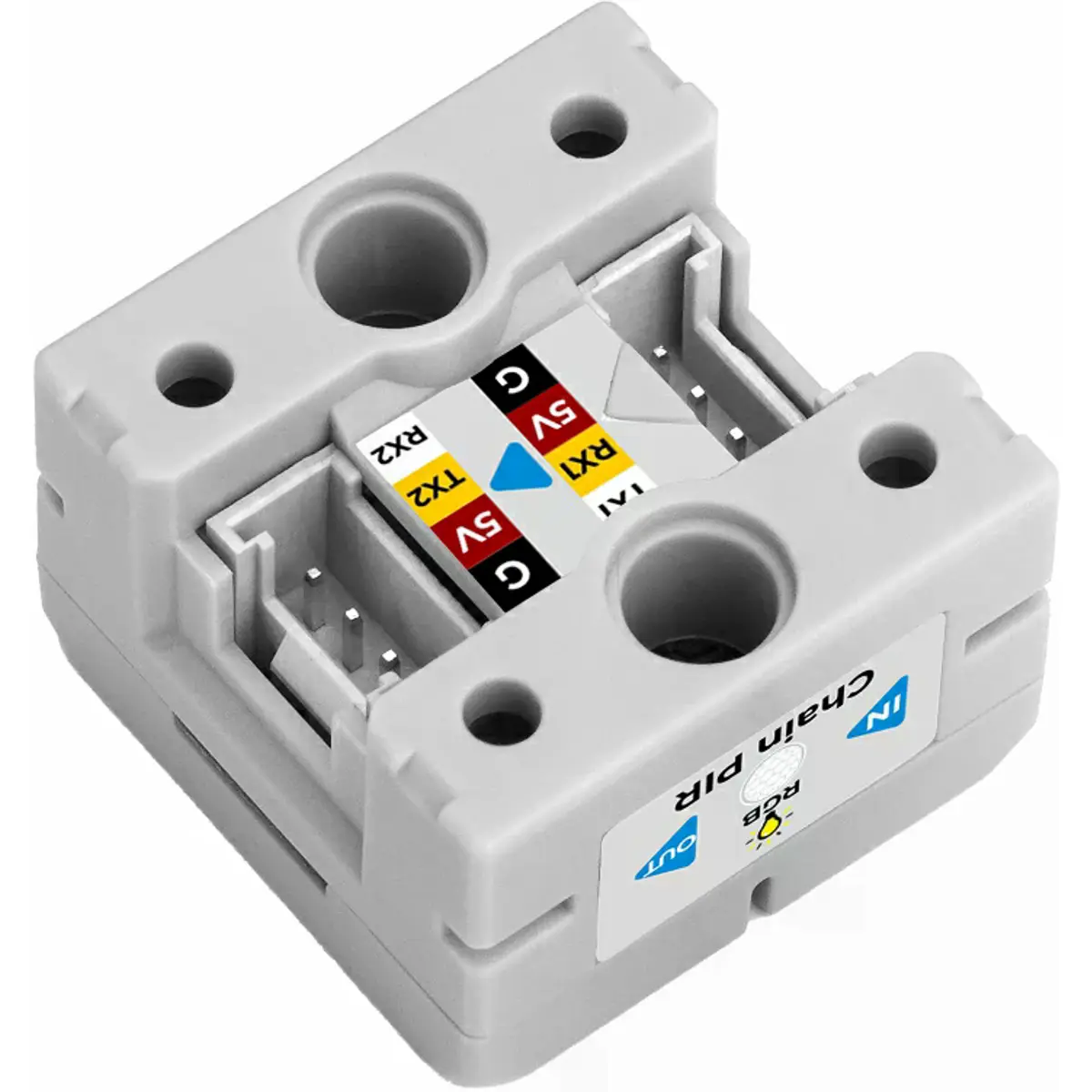

◾ Interfaces
• 2x HY2.0-4P
• Ligação em cadeia com dispositivos M5Stack Chain

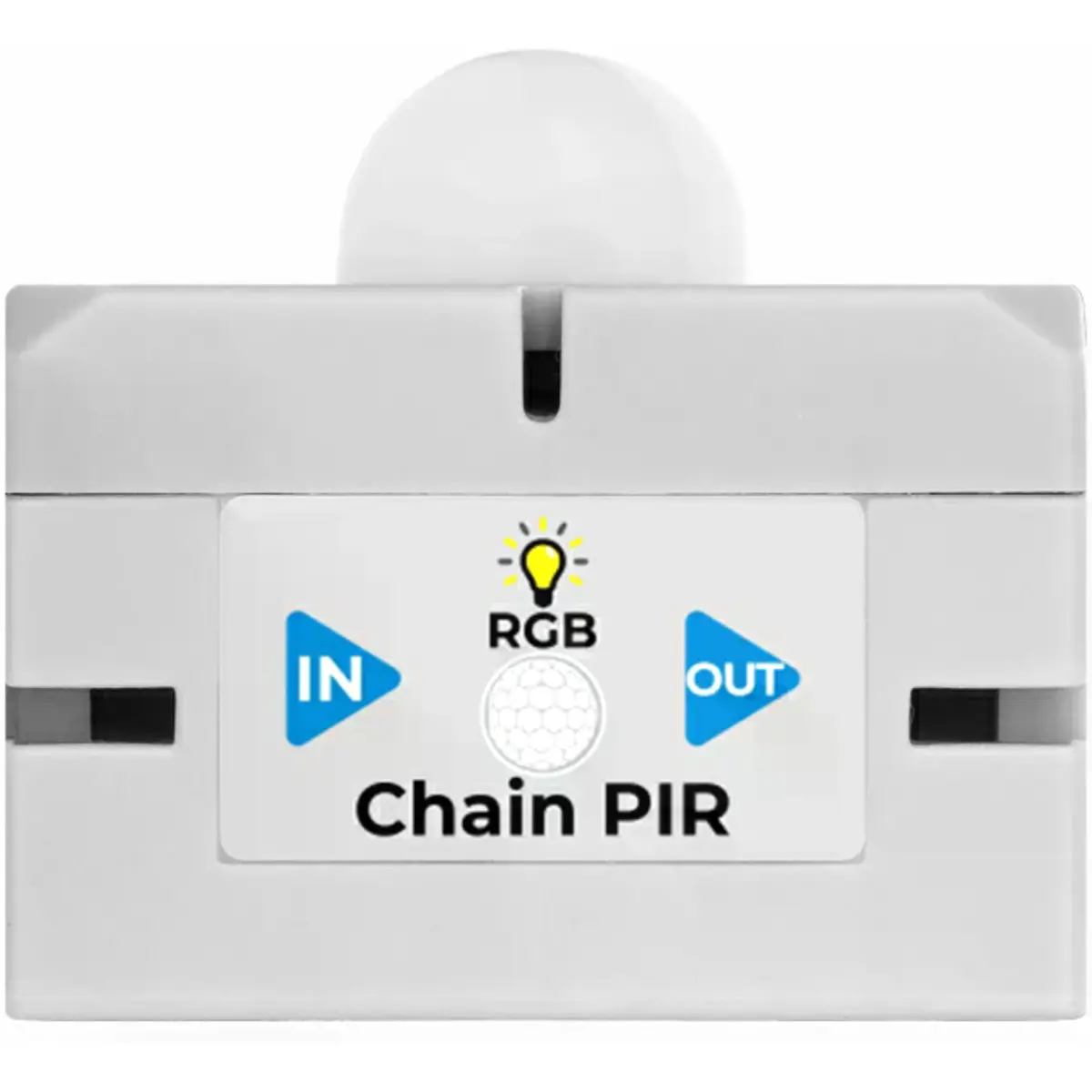

◾ Indicador
• LED RGB: 1x WS2812C
• Controlo: programável
◾ Alimentação
• Tensão: 5 V DC
• Consumo: 10,74 mA a 5 V
◾ Dimensões
• 23,9 × 23,9 × 22,3 mm

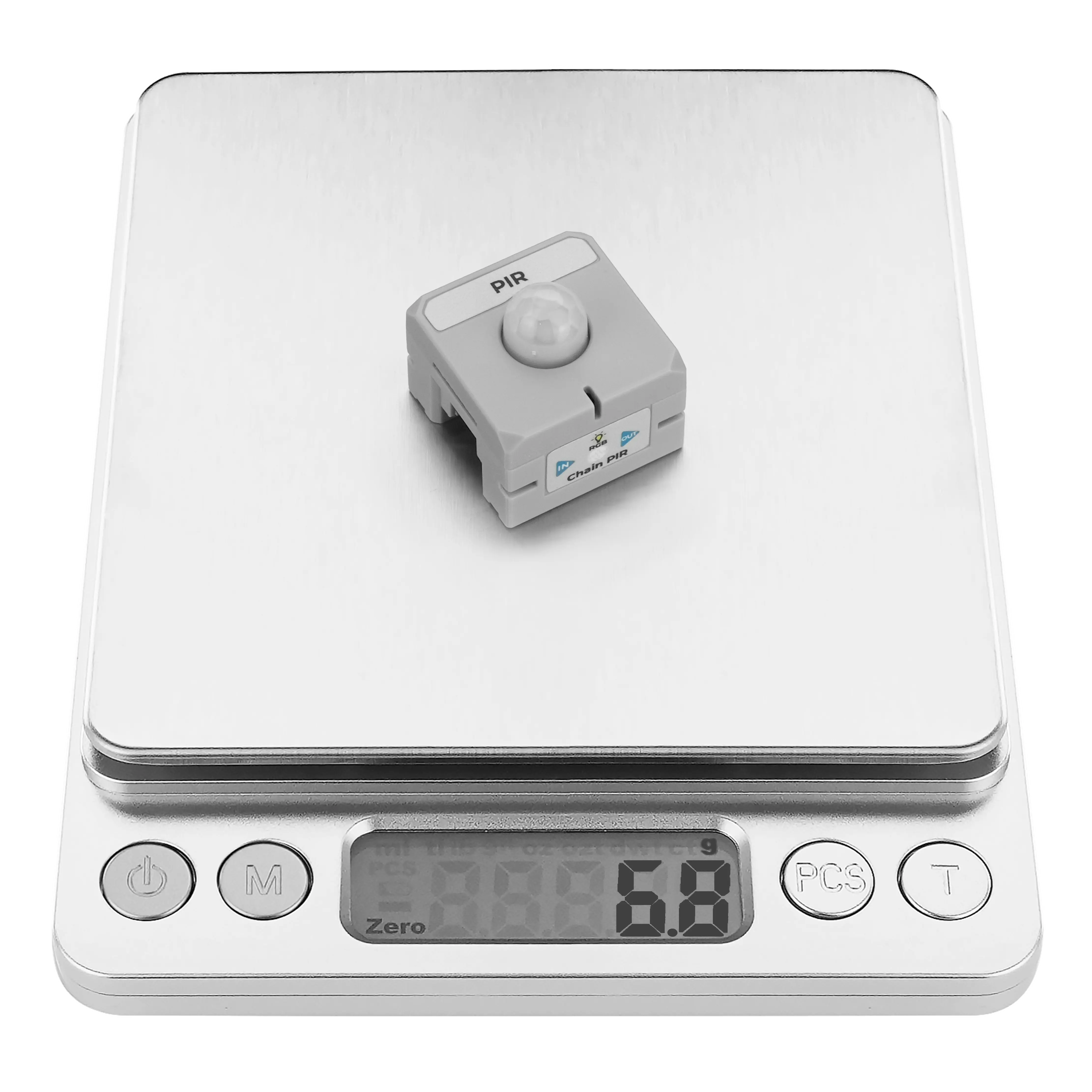

• Peso: 6,8 g
◾ Aplicações
• Deteção de atividade humana
• Automação doméstica
• Sistemas de alarme e segurança
• Projetos de deteção de presença
• Projetos de IoT e automação com dispositivos M5Stack Chain

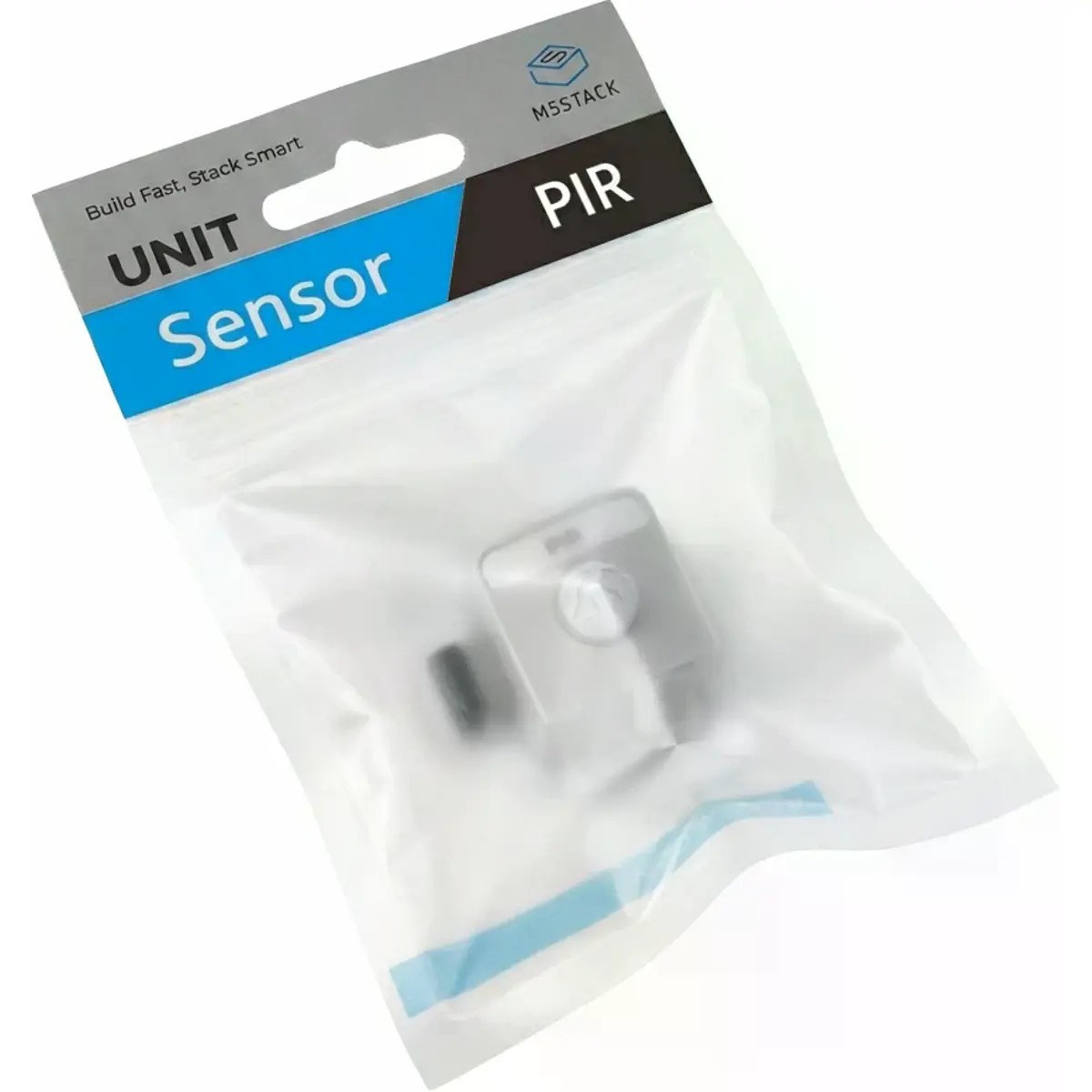

◾ Incluído na embalagem
• 1x M5Stack Chain PIR

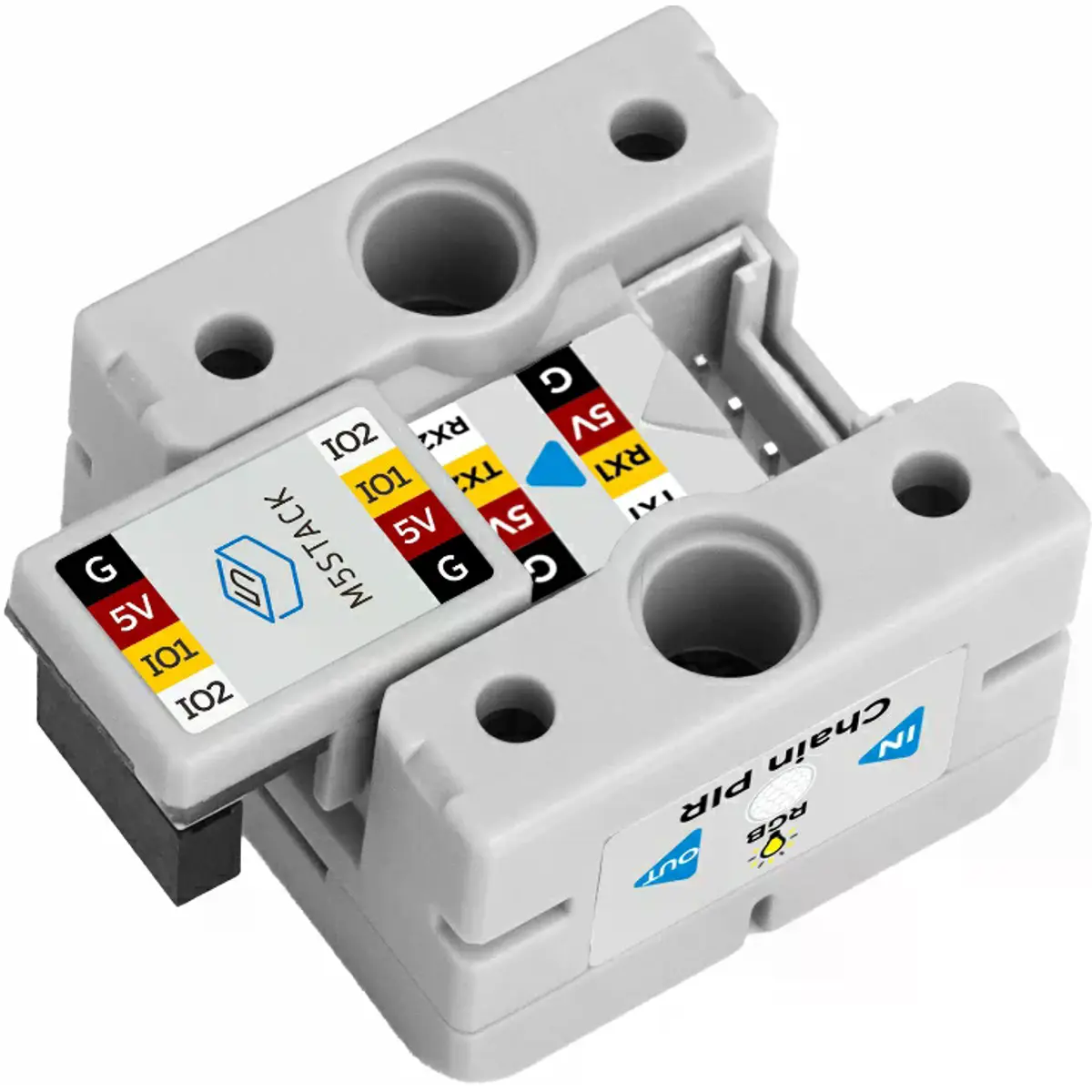

• 1x Chain Bridge
