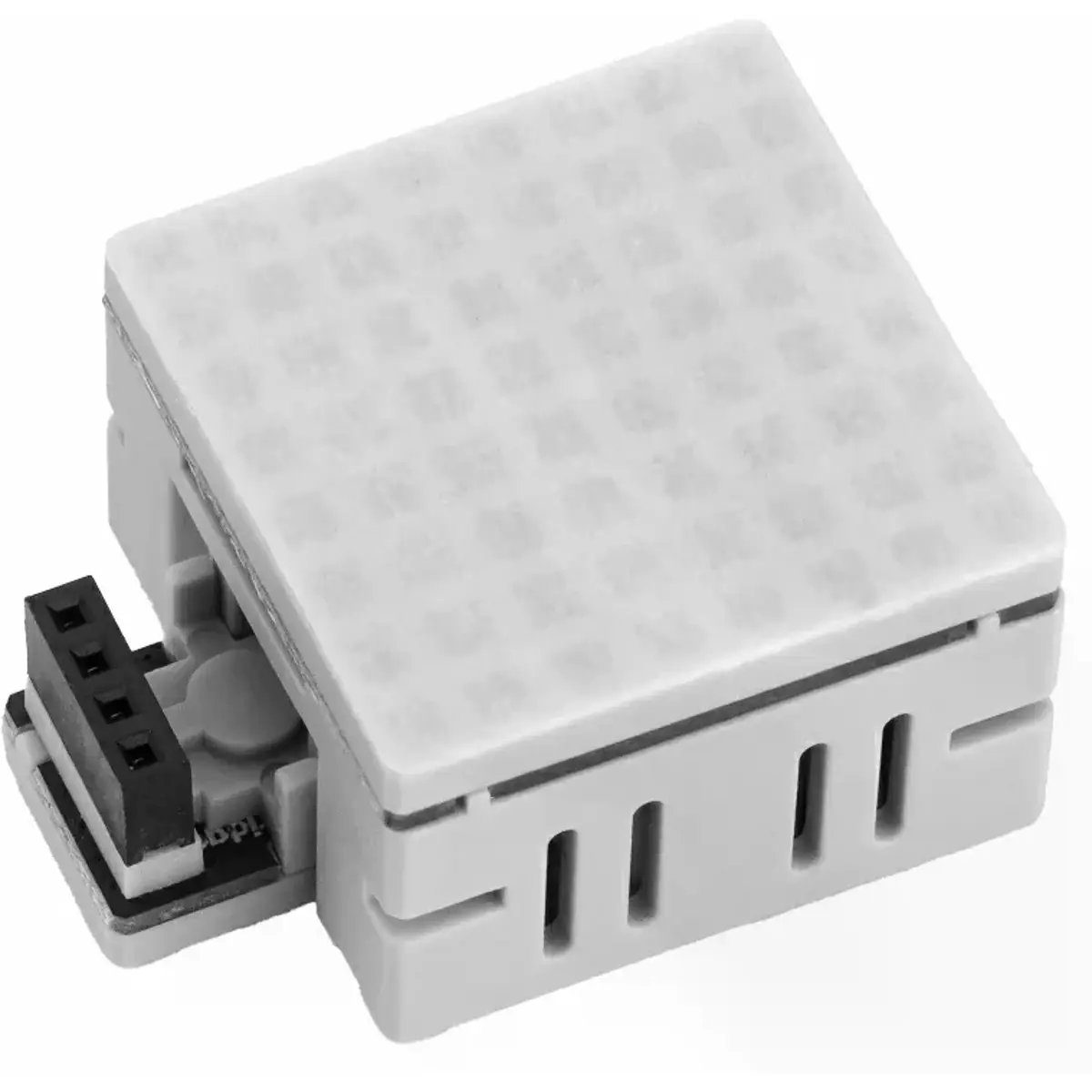

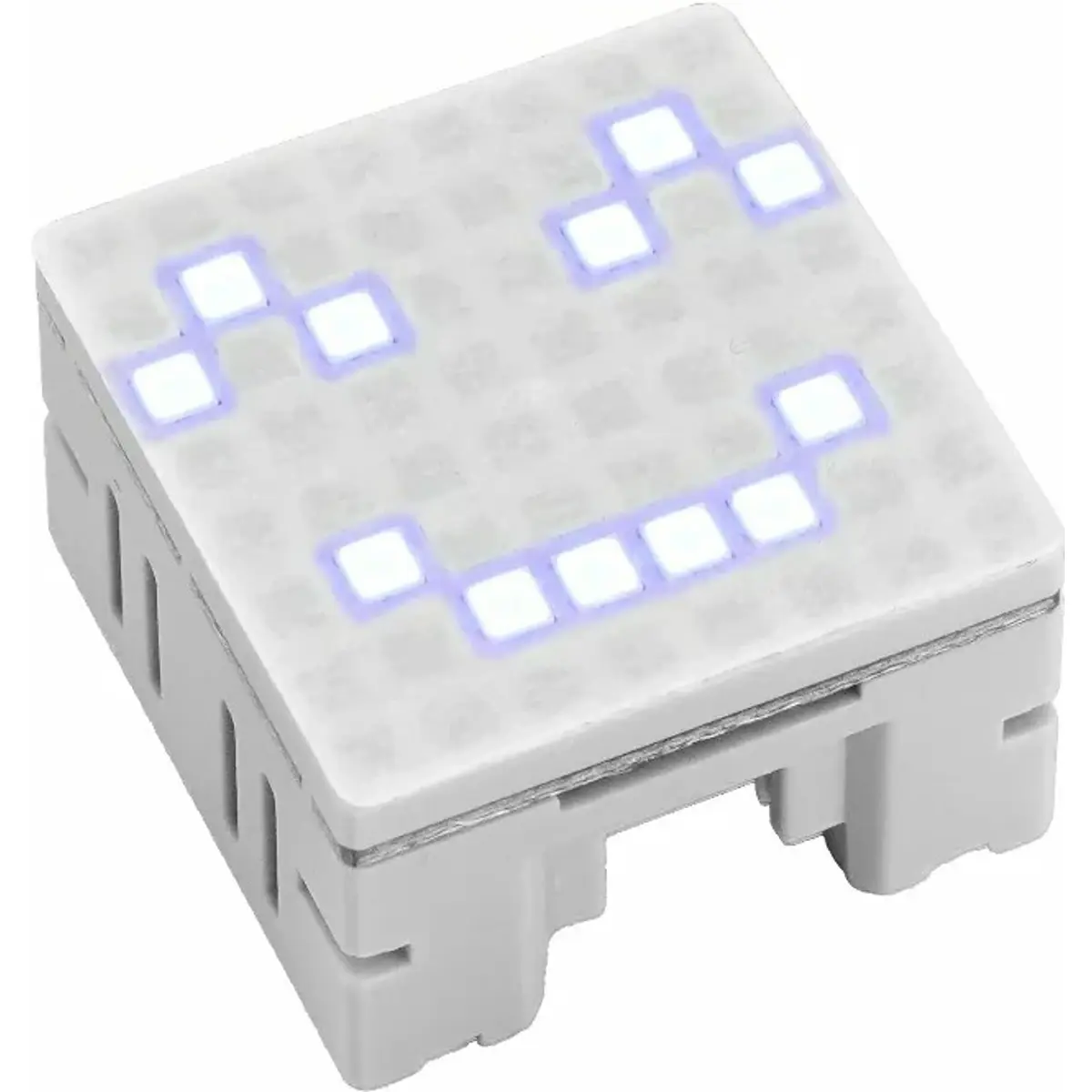

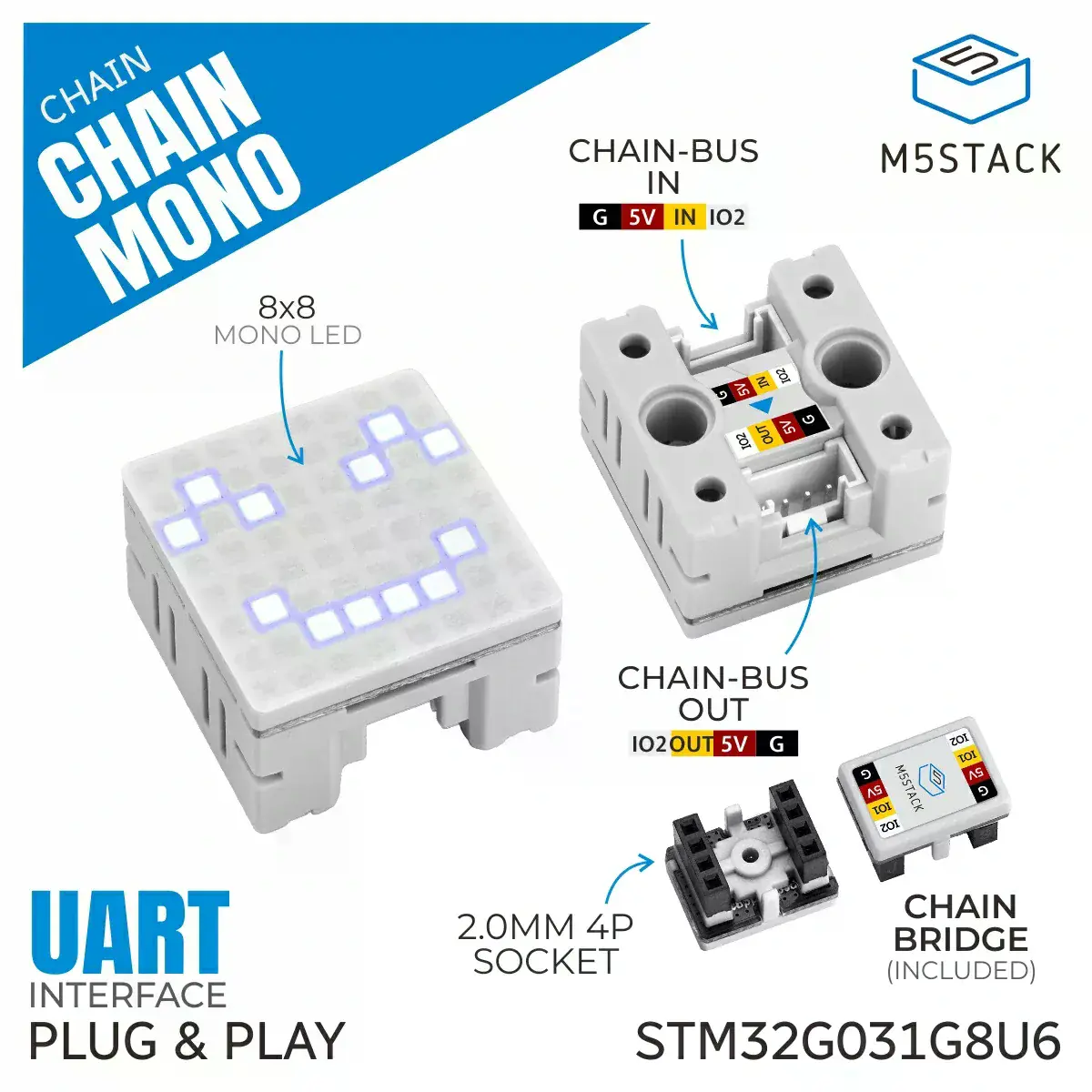

Módulo de visualização compacto com matriz de 64 LEDs brancos, organizada numa grelha de 8×8 píxeis. Integrado na série Chain da M5Stack, foi concebido para criar indicadores luminosos, gráficos pixelizados, animações, texto e sinalização de pequena dimensão. Dispõe de um microcontrolador STM32G031G8U6 dedicado ao controlo da matriz LED e suporta controlo individual dos píxeis, escrita em lote e atualização rápida com memória intermédia de 8 bytes. Inclui geração de caracteres ASCII, deslocamento de texto até 256 caracteres por módulo, ajuste de brilho e rotação do conteúdo.
A comunicação é realizada através de UART a 115200 bps, com duas interfaces HY2.0-4P que permitem ligar o módulo a outros dispositivos da série Chain e criar sistemas modulares com vários elementos. O conjunto inclui o módulo Chain Mono e um Chain Bridge para ligação ao sistema Chain. Com dimensões e peso reduzidos, o Chain Mono U217 constitui uma solução compacta para projetos de eletrónica, sistemas de indicação, iluminação ambiente, sinalização criativa e aplicações interativas.
PRINCIPAIS CARACTERÍSTICAS

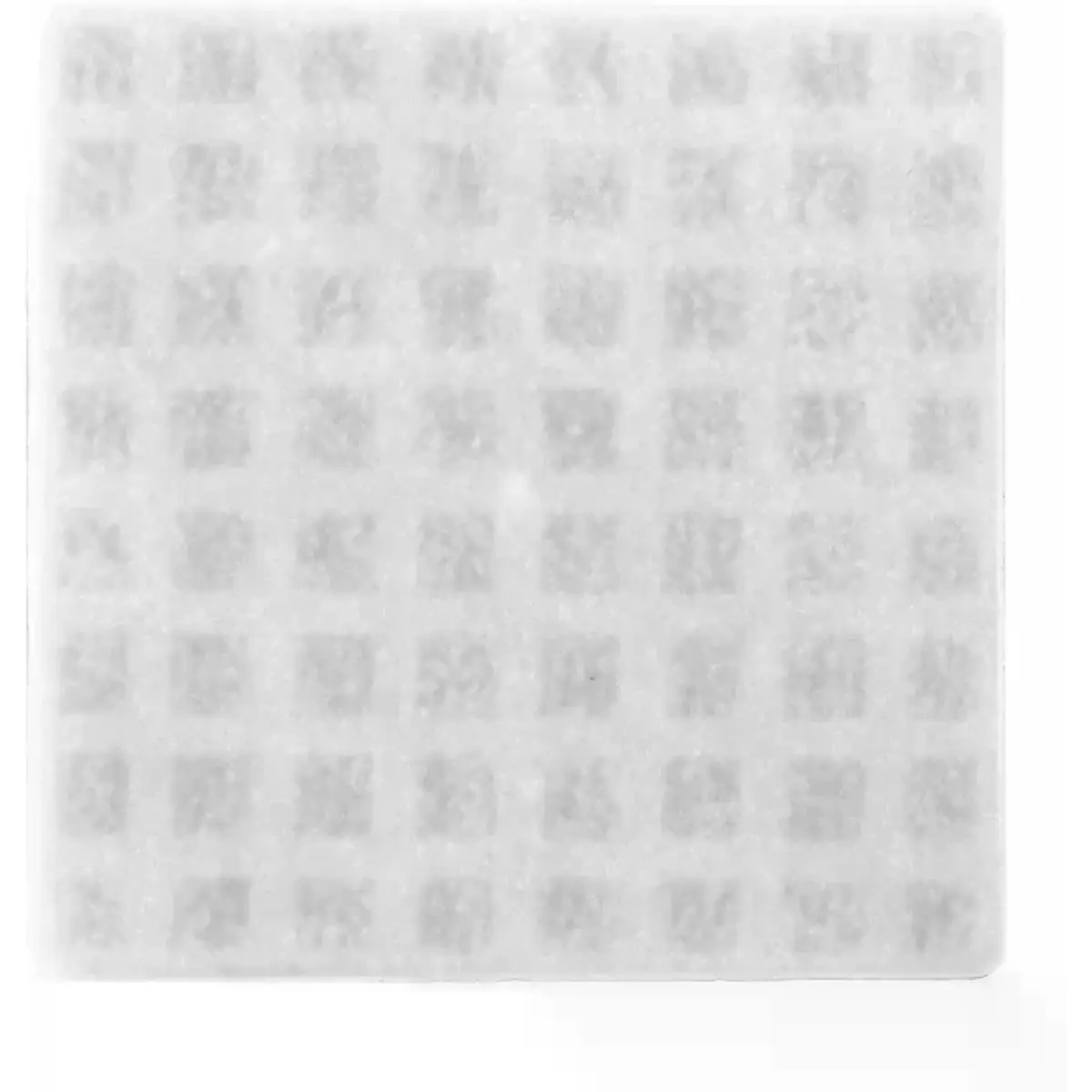

✅ Matriz LED monocromática de 8×8 com 64 LEDs brancos para apresentação de símbolos, padrões, gráficos e animações
✅ Microcontrolador STM32G031G8U6 dedicado ao controlo da matriz e da comunicação
✅ Controlo individual dos píxeis e escrita em lote para maior flexibilidade na criação de conteúdos
✅ Memória intermédia de 8 bytes para atualização rápida de toda a matriz
✅ Geração integrada de caracteres ASCII para apresentação de texto
✅ Deslocamento de texto até 256 caracteres por módulo
✅ Ajuste do brilho dos LEDs para adaptação a diferentes condições de utilização
✅ Rotação do conteúdo a 0°, 90°, 180° ou 270° para maior flexibilidade de instalação
✅ Comunicação UART a 115200 bps para integração com o controlador principal

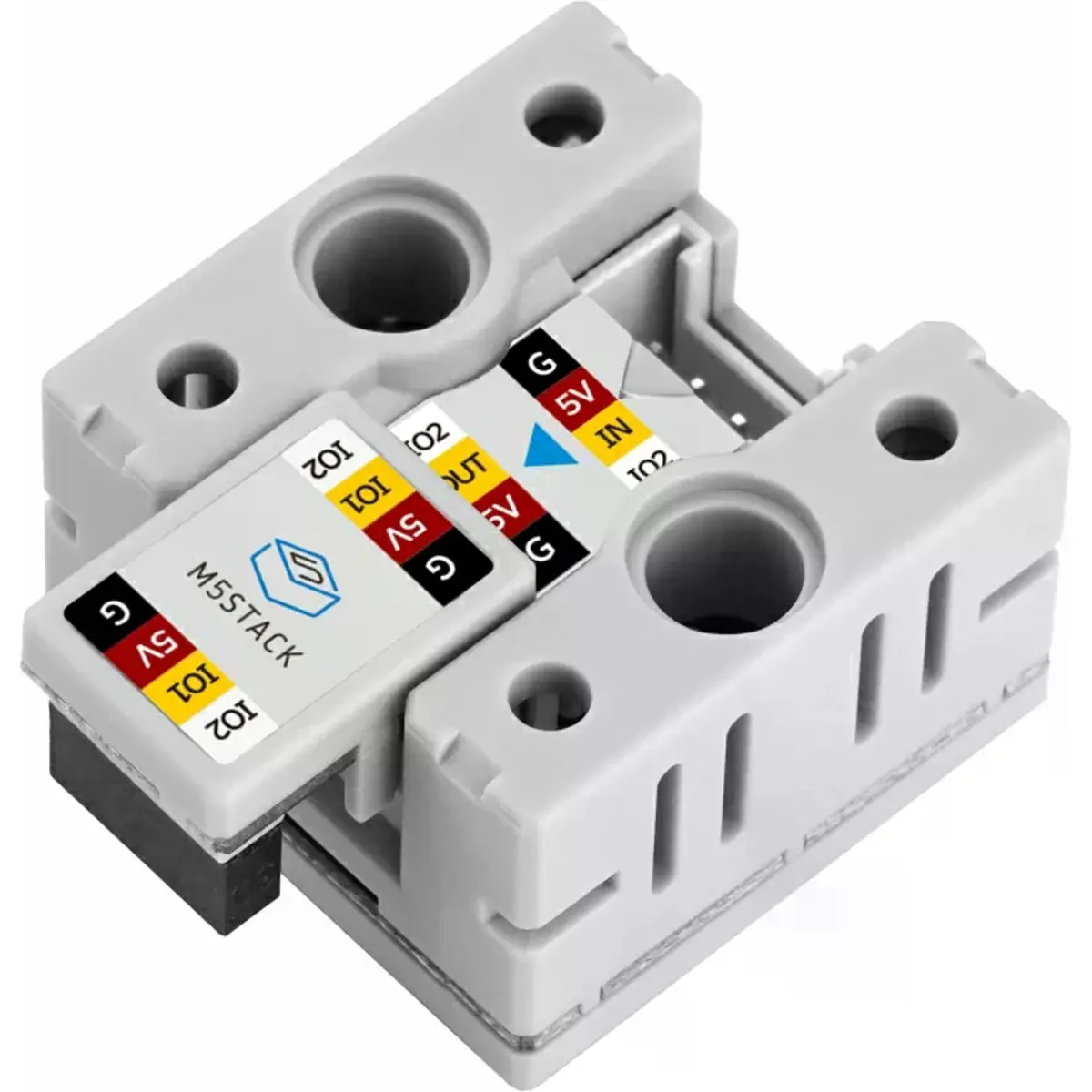

✅ Duas interfaces HY2.0-4P para ligação em cadeia a outros módulos da série M5Stack Chain
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: Chain Mono
• Referência/SKU: U217
• Tipo: Módulo de matriz LED monocromática
• Série: Chain
• Cor dos LEDs: Branco
◾ Matriz LED
• Tipo: Matriz LED monocromática
• Resolução: 8×8 píxeis
• Número de LEDs: 64
• Cor: Branco
• Controlo: Individual ou em lote
◾ Funções de visualização
• Geração de caracteres: ASCII
• Deslocamento de texto: Até 256 caracteres por módulo
• Memória intermédia: 8 bytes
• Ajuste de brilho: Sim
• Rotação do ecrã: 0° / 90° / 180° / 270°
◾ Processamento
• Microcontrolador: STM32G031G8U6
◾ Comunicação
• Interface: UART
• Velocidade: 115200 bps
• Formato: 8N1
• Comunicação em cadeia: Sim

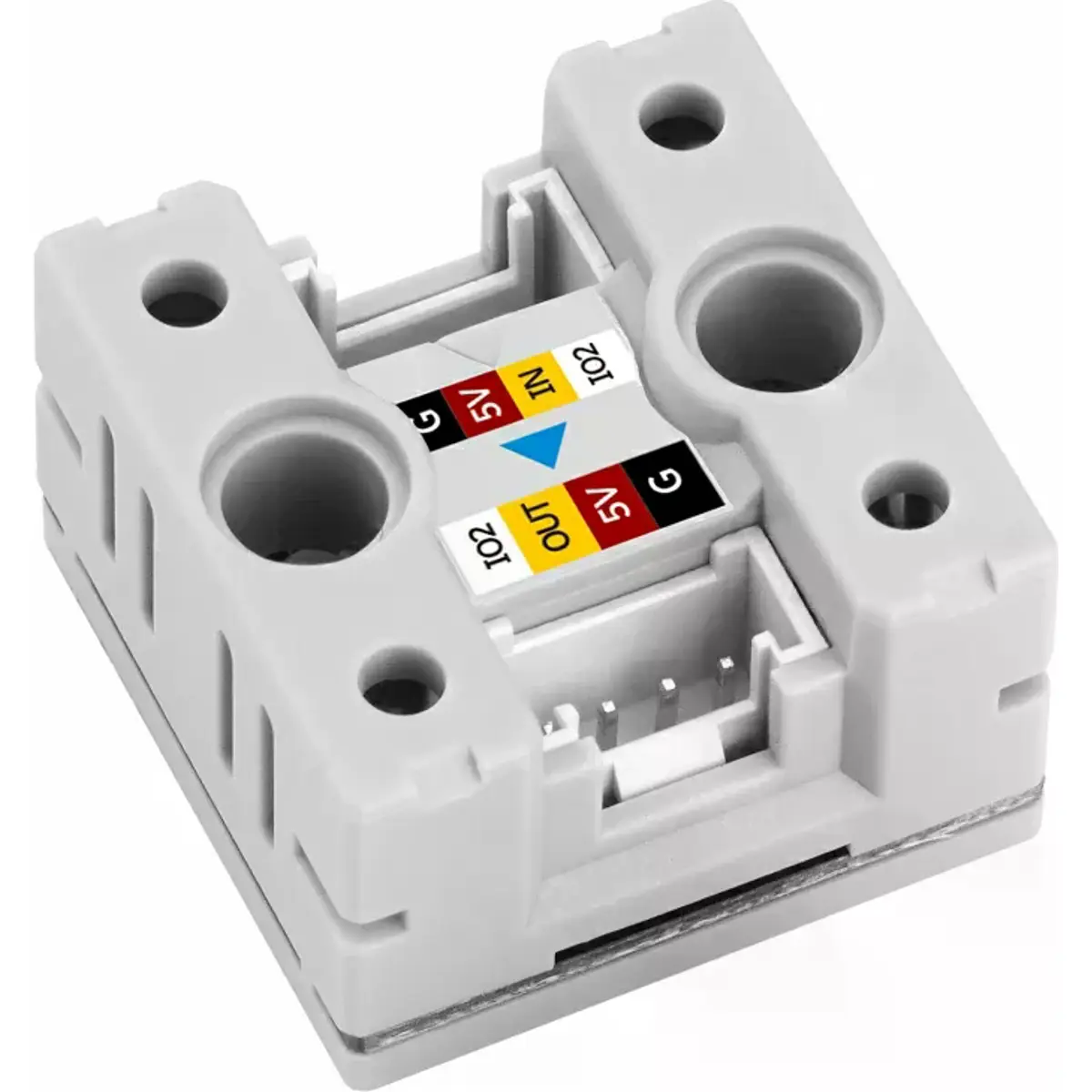

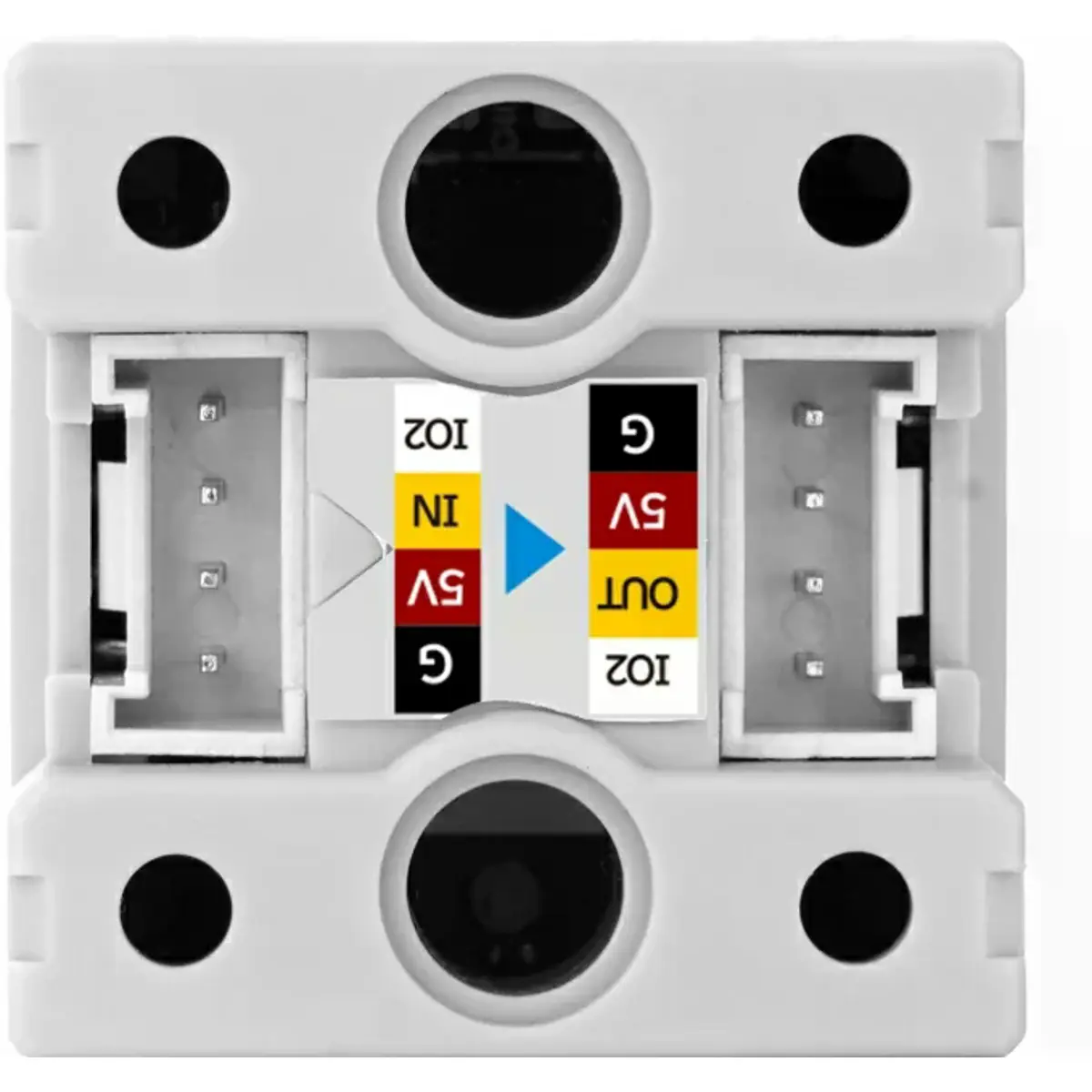

◾ Interfaces
• Tipo: HY2.0-4P
• Número de interfaces: 2
• Função: Ligação a outros dispositivos da série Chain
◾ Alimentação
• Tensão de entrada: 5 V DC
• Consumo em standby: 8,13 mA a 5 V DC
• Consumo em funcionamento: 22,29 mA a 5 V DC, com brilho máximo e todos os LEDs ligados
◾ Condições de funcionamento
• Temperatura: 0 °C a +40 °C
◾ Dimensões e peso
• Dimensões: 24,0 × 24,0 × 16,0 mm
• Peso: 6,2 g
◾ Embalagem
• Dimensões da embalagem: 138 × 93 × 11 mm
• Peso bruto: 13,2 g

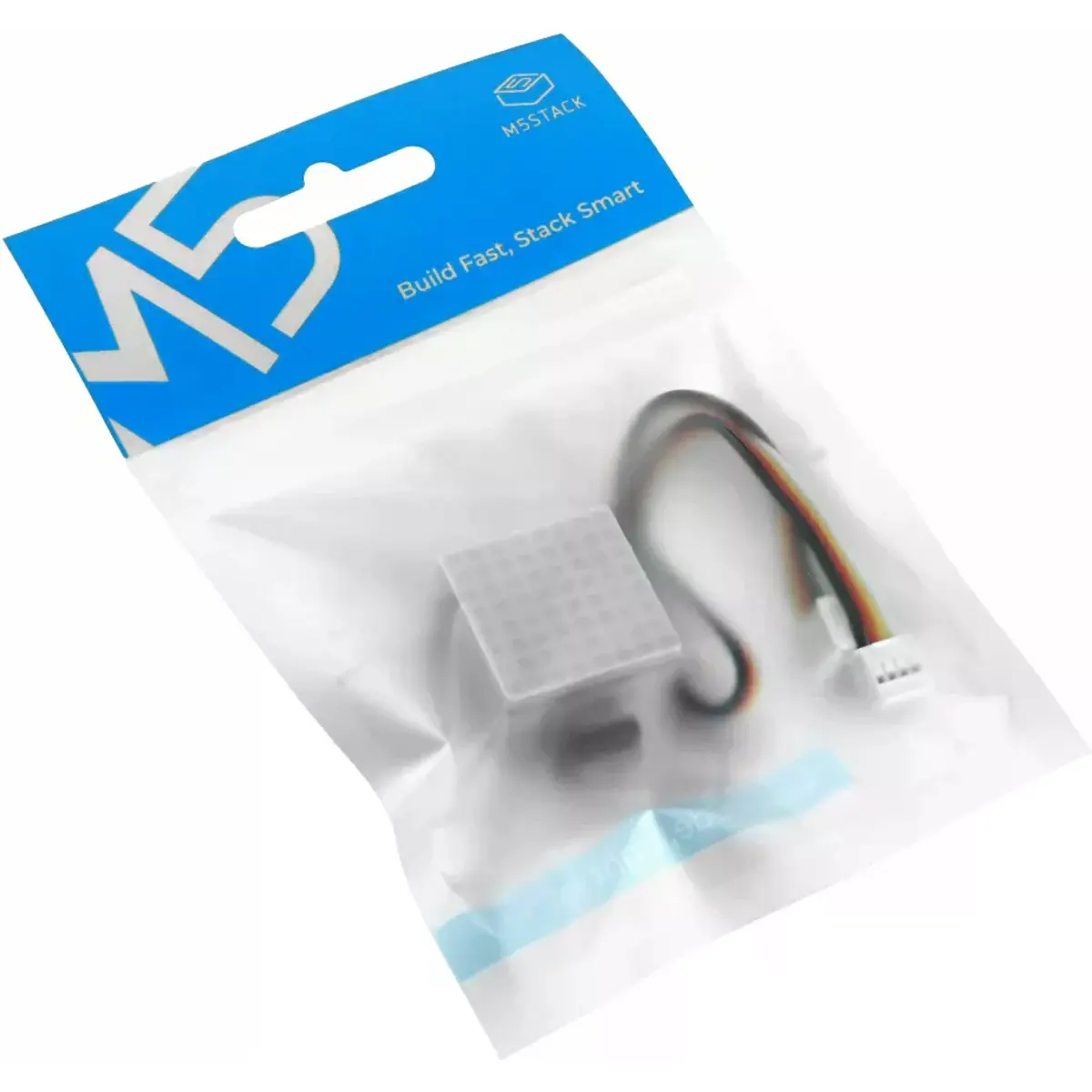

◾ Incluído na embalagem
• 1x Chain Mono

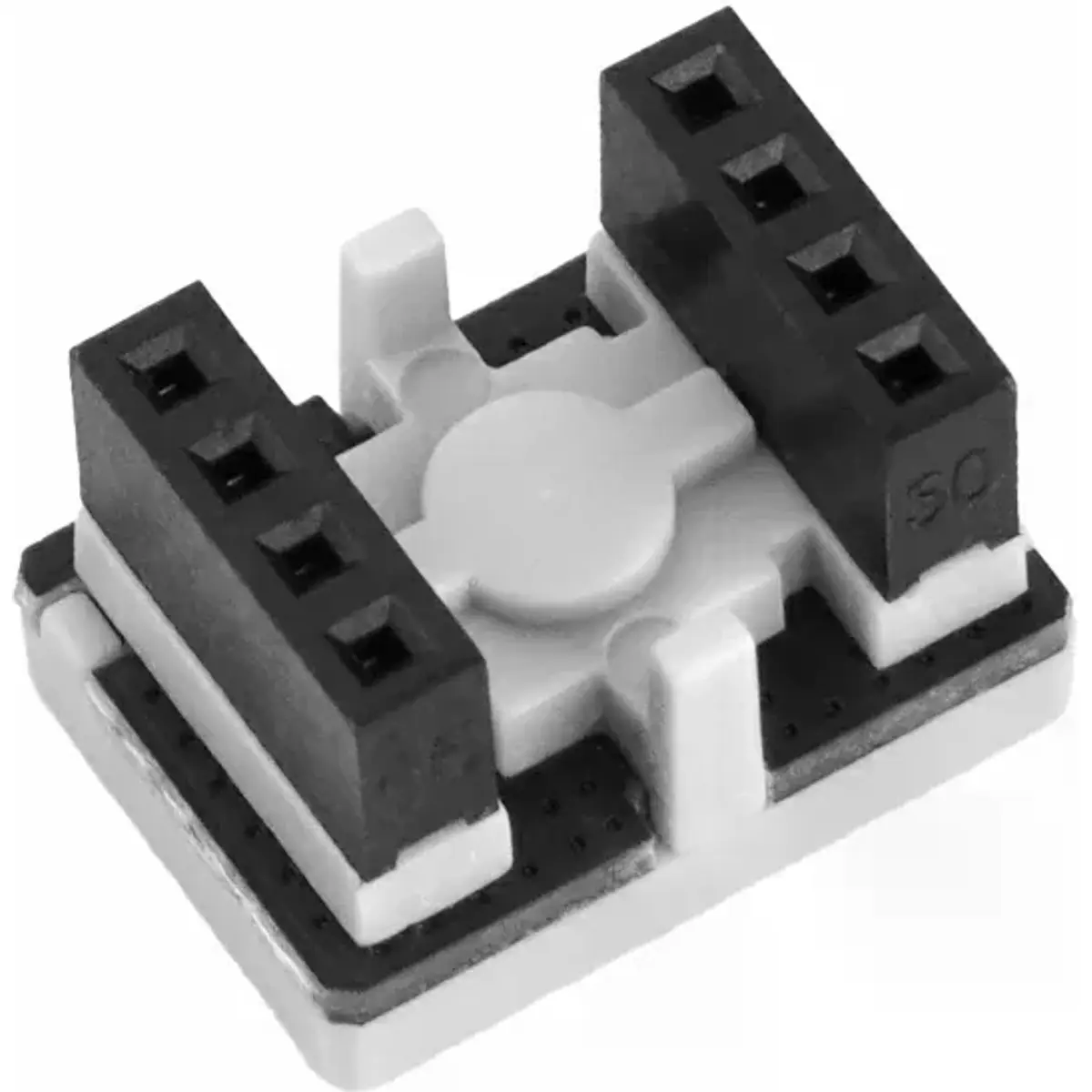

• 1x Chain Bridge
◾ Aplicações
• Criação de iluminação pixelizada
• Iluminação ambiente
• Sinalização luminosa
• Indicadores de estado
• Projetos de eletrónica e sistemas interativos
