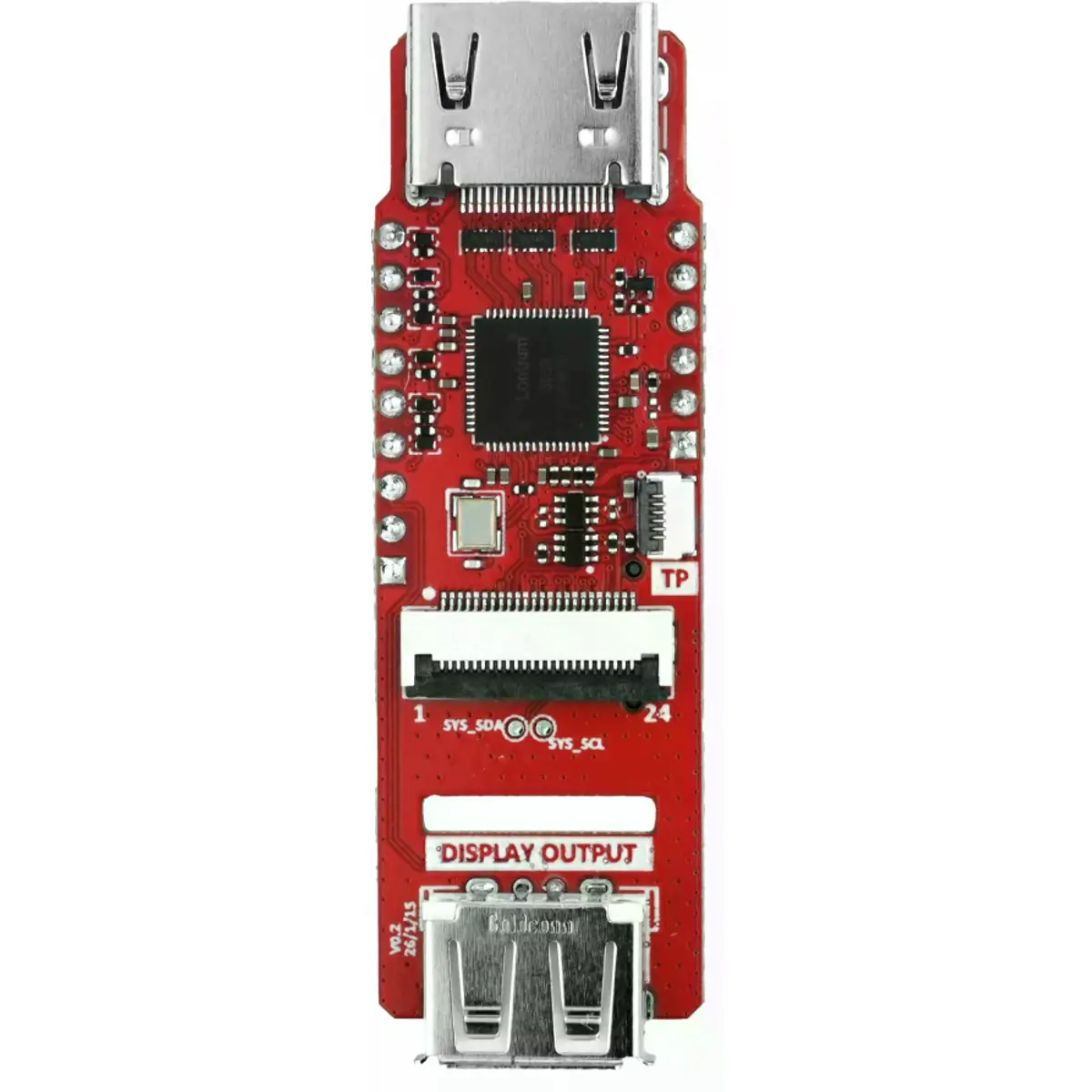

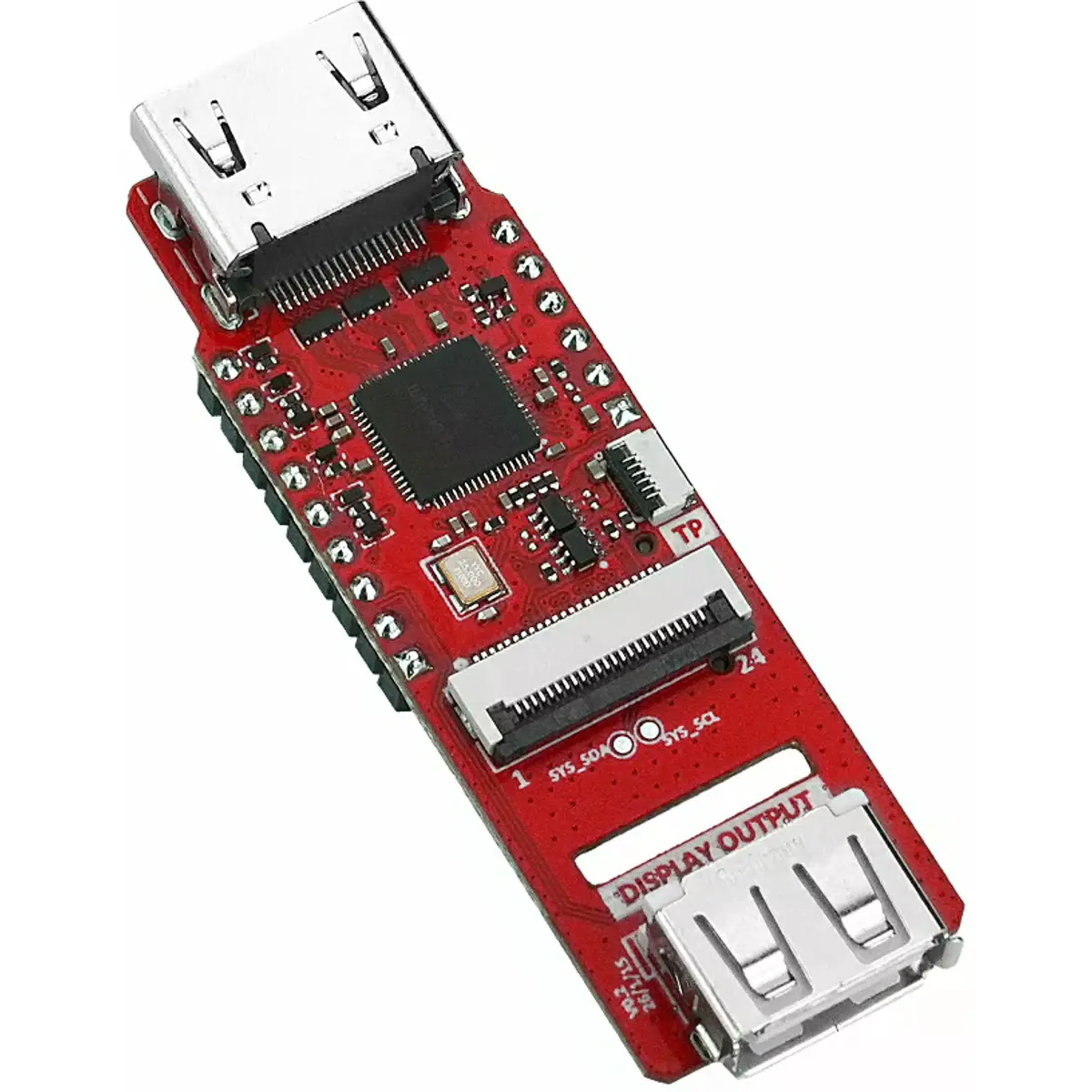

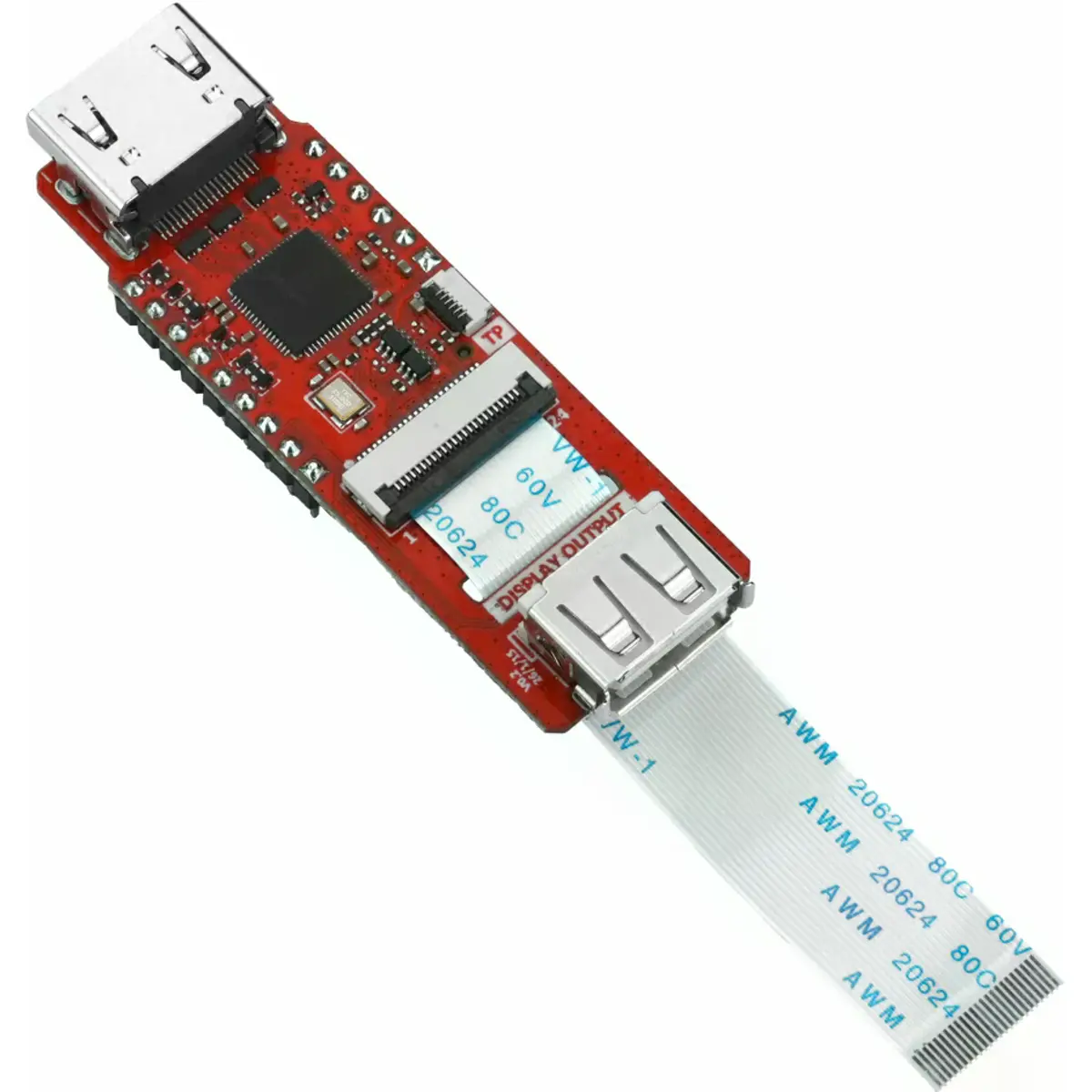

Módulo de expansão desenvolvido para o Unit PoE-P4, que permite ligar um monitor ou outro ecrã externo através de HDMI. Converte o sinal de vídeo MIPI DSI proveniente do Unit PoE-P4 para uma saída HDMI, facilitando a apresentação de interfaces gráficas, informação de estado e painéis de controlo. Além da saída de vídeo, o módulo disponibiliza uma interface para ecrãs táteis, uma ranhura microSD para armazenamento local e uma porta USB Type-A para ligação de periféricos como rato ou teclado. Estas interfaces permitem criar soluções integradas de visualização, interação e armazenamento para aplicações baseadas no Unit PoE-P4. Suporta duas configurações de saída de vídeo e a ligação ao Unit PoE-P4 é realizada através de um cabo FPC de 24 pinos, incluído no kit.
PRINCIPAIS CARACTERÍSTICAS

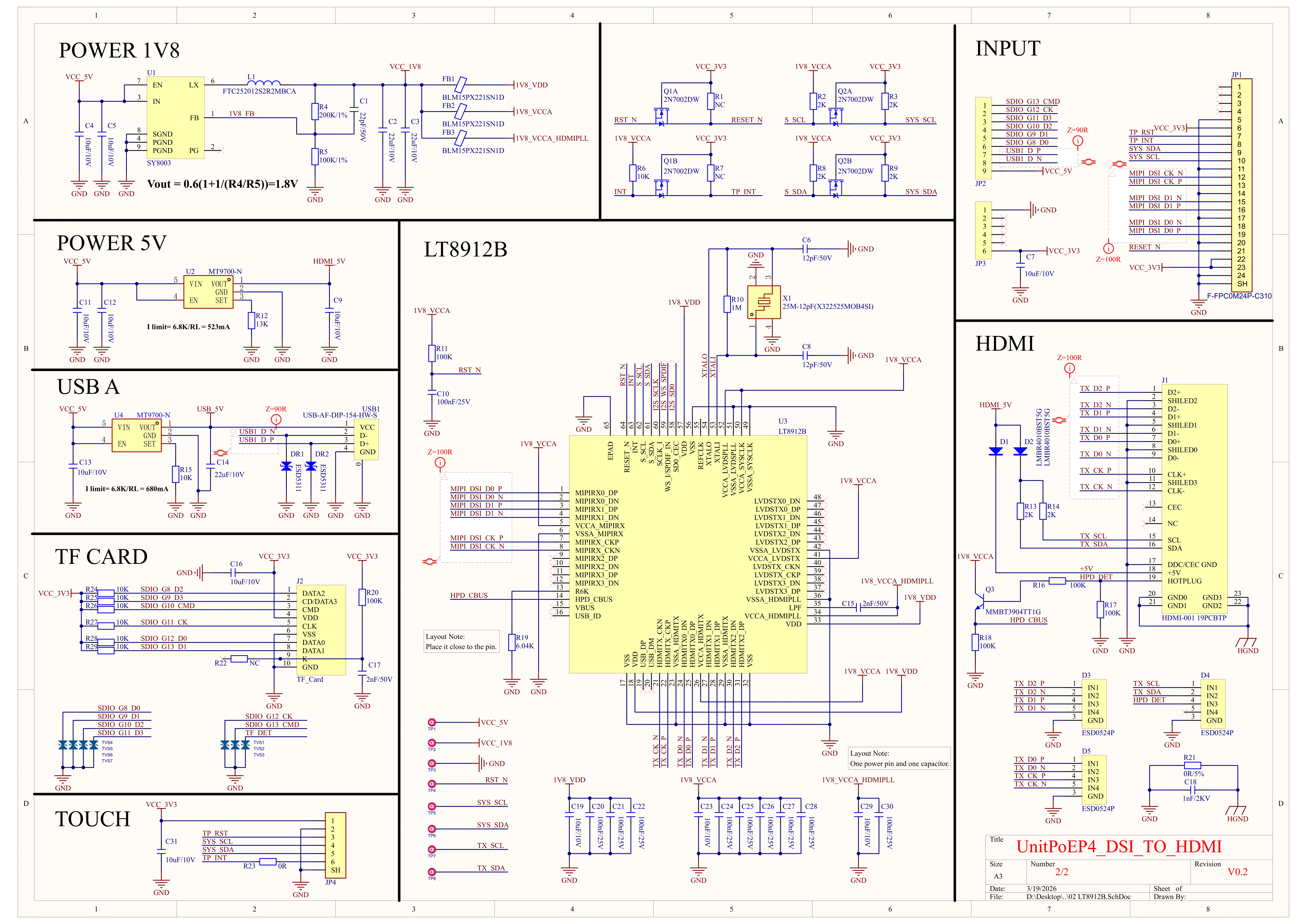

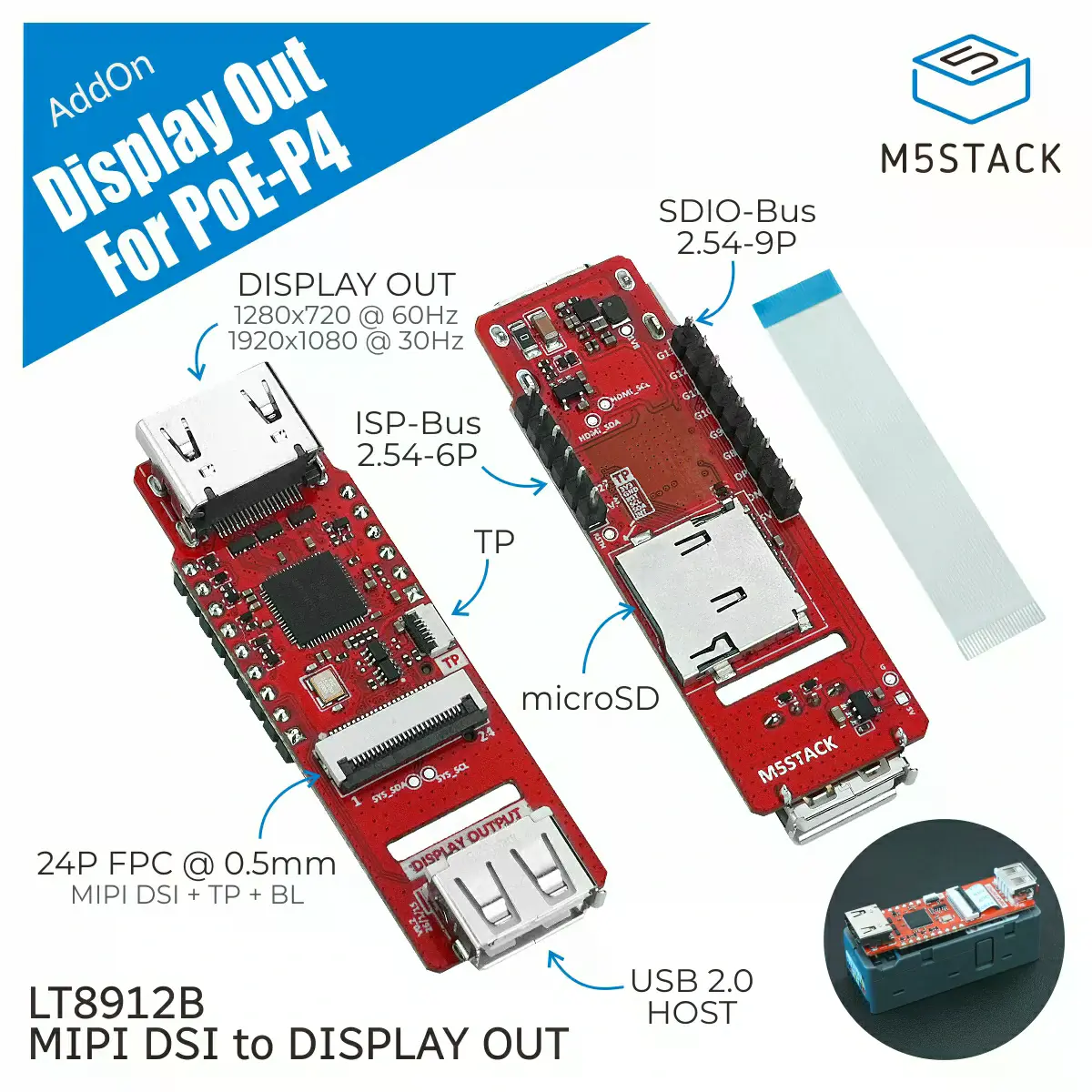

✅ Converte o sinal MIPI DSI do Unit PoE-P4 para saída HDMI através do circuito LT8912B
✅ Permite ligar um monitor ou ecrã externo através de uma interface HDMI Type-A
✅ Suporta resolução de 1280 x 720 a 60 Hz ou 1920 x 1080 a 30 Hz
✅ Disponibiliza uma interface dedicada para expansão de ecrãs táteis
✅ Inclui ranhura microSD ligada ao barramento SDIO do Unit PoE-P4 para armazenamento de imagens, recursos gráficos e ficheiros de configuração
✅ Integra numa única expansão as funções de vídeo, touch, armazenamento e ligação de periféricos
✅ É alimentado diretamente através da interface de expansão do Unit PoE-P4
✅ Adequado para terminais PoE com display, aplicações HMI industriais, dashboards de informação e painéis de controlo
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: M5Stack
• Modelo: AddOn Display Out For PoE-P4
• SKU: U221
• Tipo: Módulo de expansão de saída de vídeo
• Compatibilidade: Unit PoE-P4
◾ Conversão de vídeo
• Circuito de conversão: LT8912B
• Sinal de entrada: MIPI DSI 2-Lane
• Sinal de saída: HDMI
• Resolução de saída: 1280 x 720 @ 60 Hz
• Resolução de saída: 1920 x 1080 @ 30 Hz

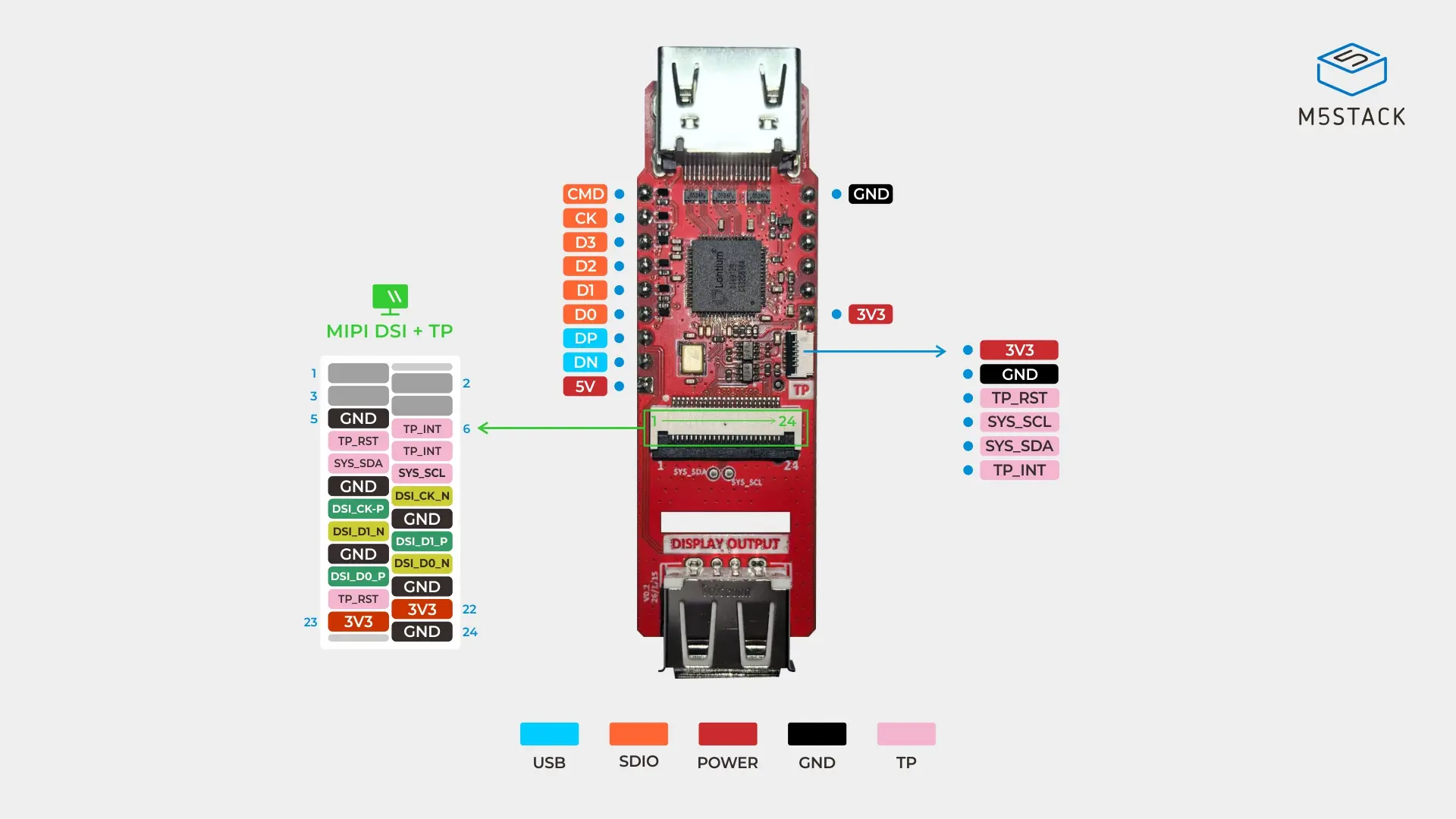

◾ Interface principal
• Tipo: FPC de 24 pinos
• Passo: 0,5 mm
• Funções: MIPI DSI, I2C, touch, USB, SDIO, alimentação e reset
◾ Saída de vídeo

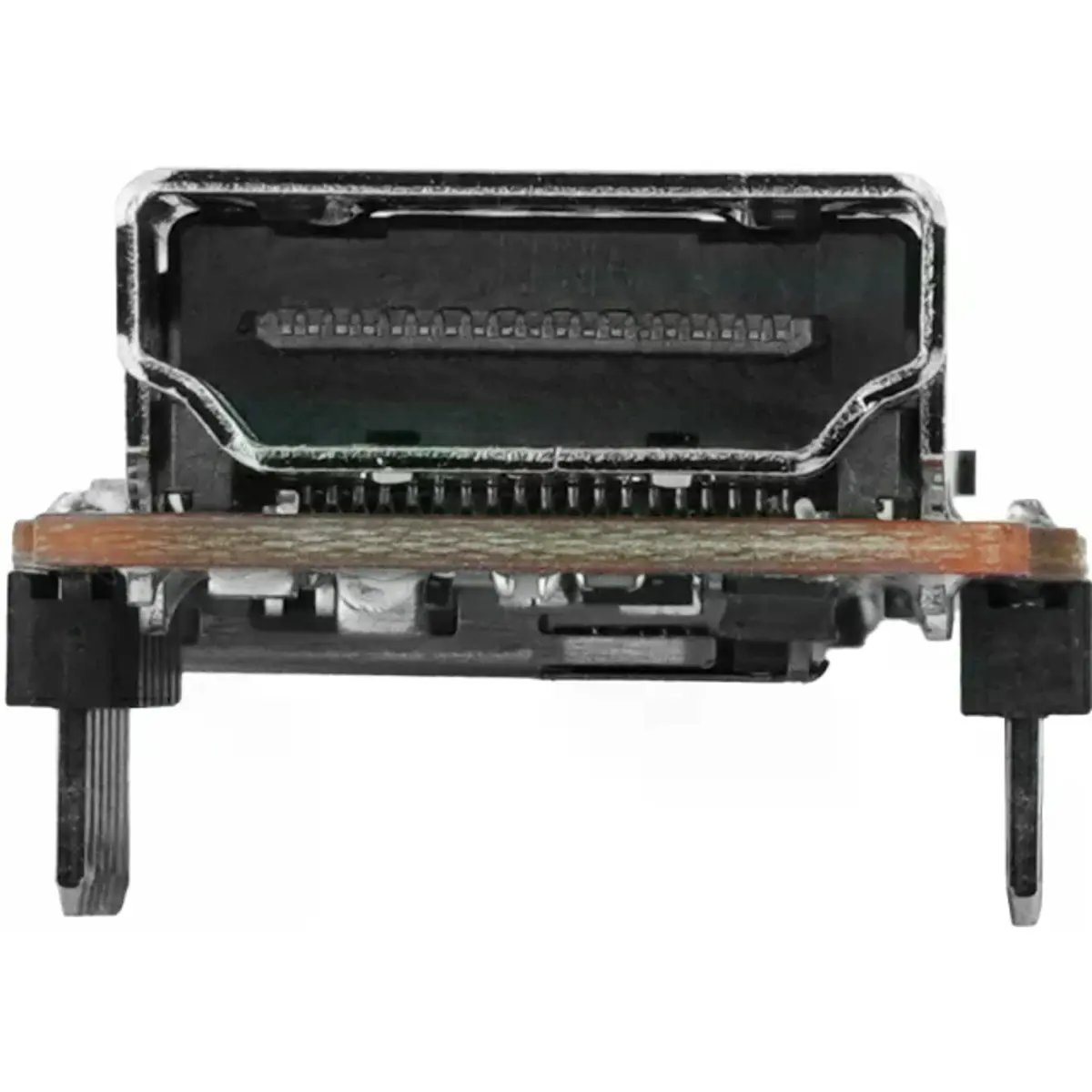

• Conector: 1x HDMI Type-A
• Função: ligação a monitor ou ecrã externo
◾ Interface tátil
• Conector: 1x 6P
• Sinais: 3,3 V, TP_RST, SYS_SCL, SYS_SDA, TP_INT e GND
• Função: ligação a controlador de ecrã tátil

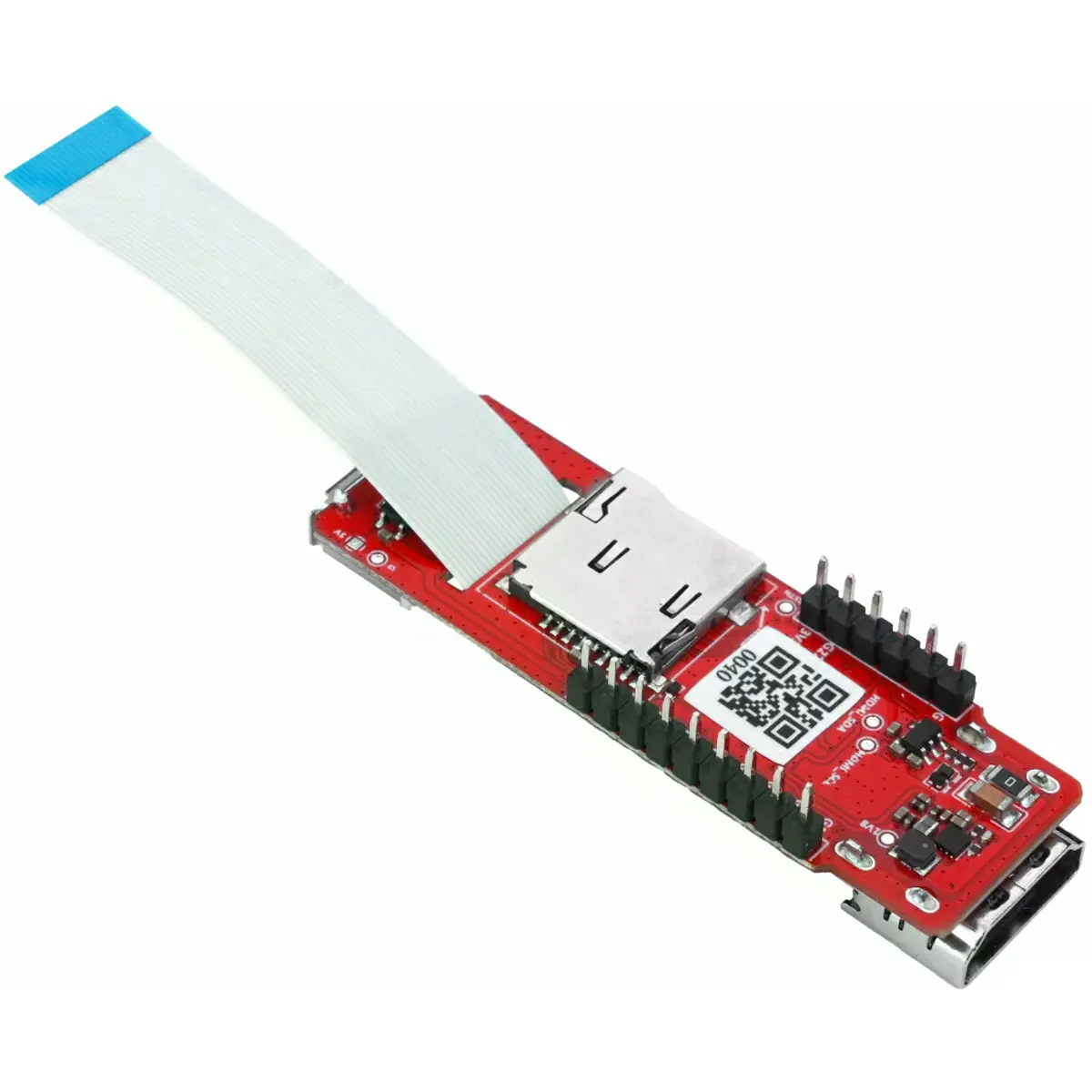

◾ Armazenamento

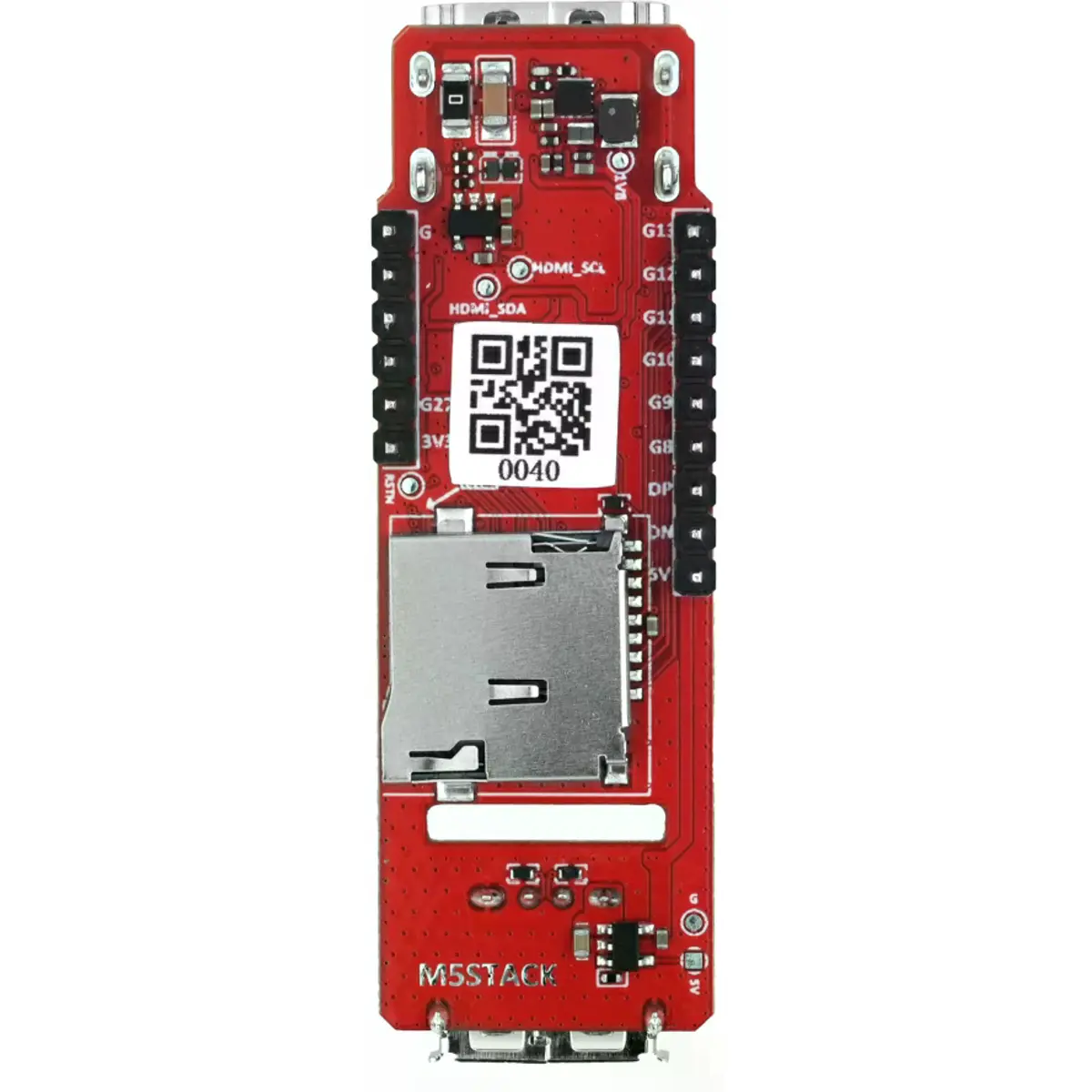

• Ranhura: 1x microSD
• Interface: SDIO
• Função: armazenamento de imagens, recursos gráficos e ficheiros de configuração
◾ USB

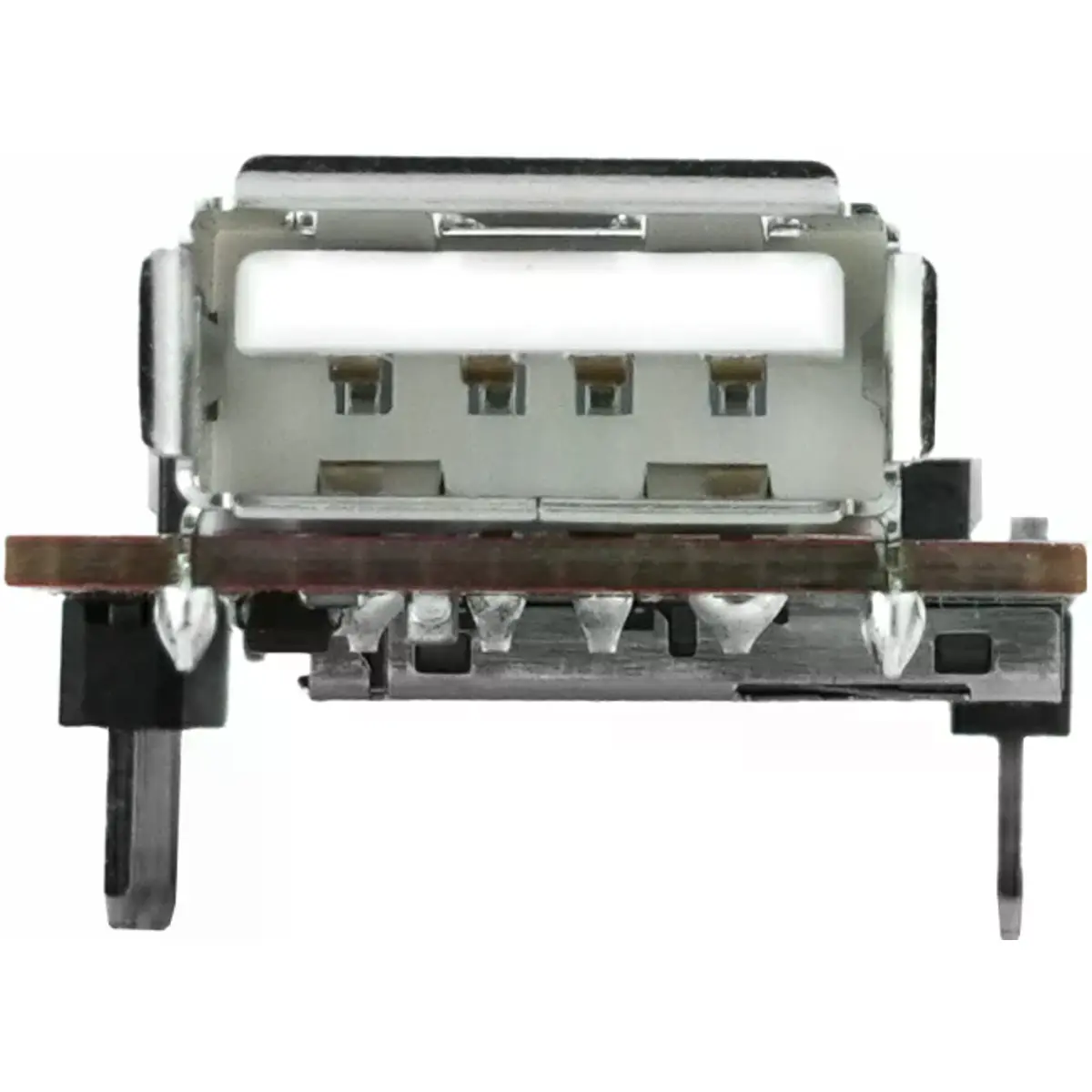

• Conector: 1x USB Type-A
• Função: ligação de periféricos
• Capacidade de carga: 5 V / 0,5 A
◾ Alimentação
• Entrada: 5 V DC
• Alimentação: através da interface de expansão do Unit PoE-P4
• Consumo em standby: 5 V / 74,55 mA
• Consumo em funcionamento: 5 V / 186,83 mA
◾ Dimensões e peso

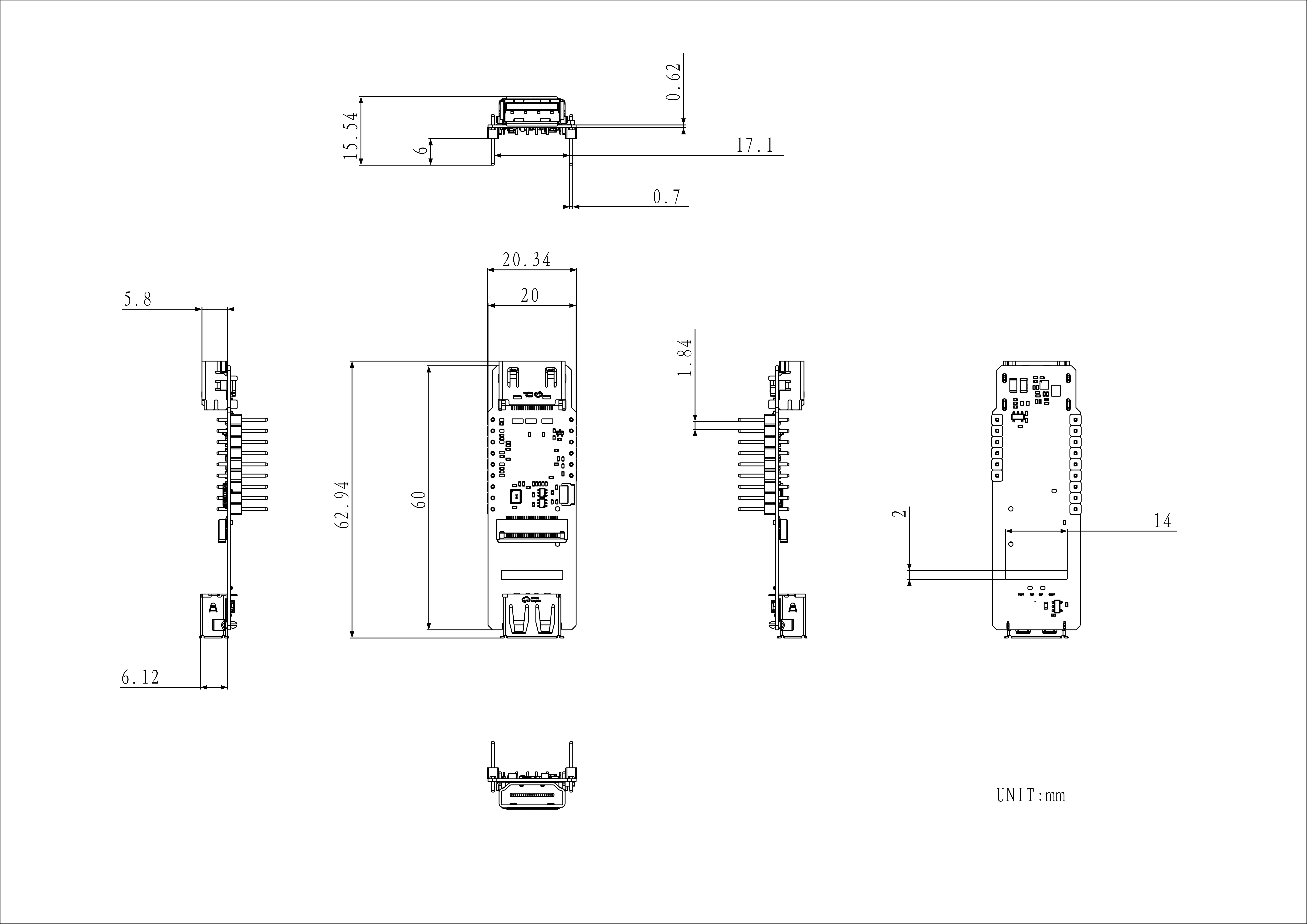

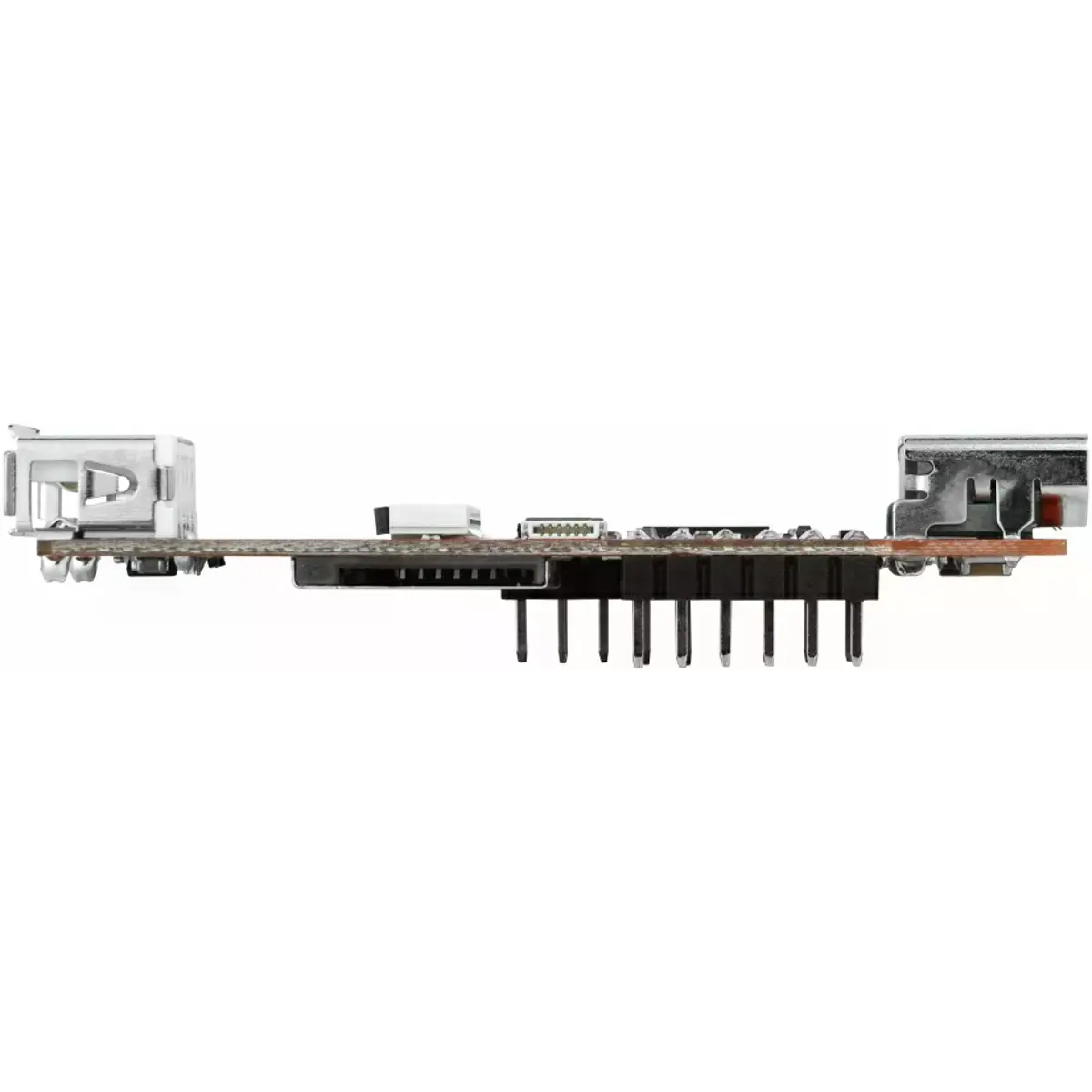

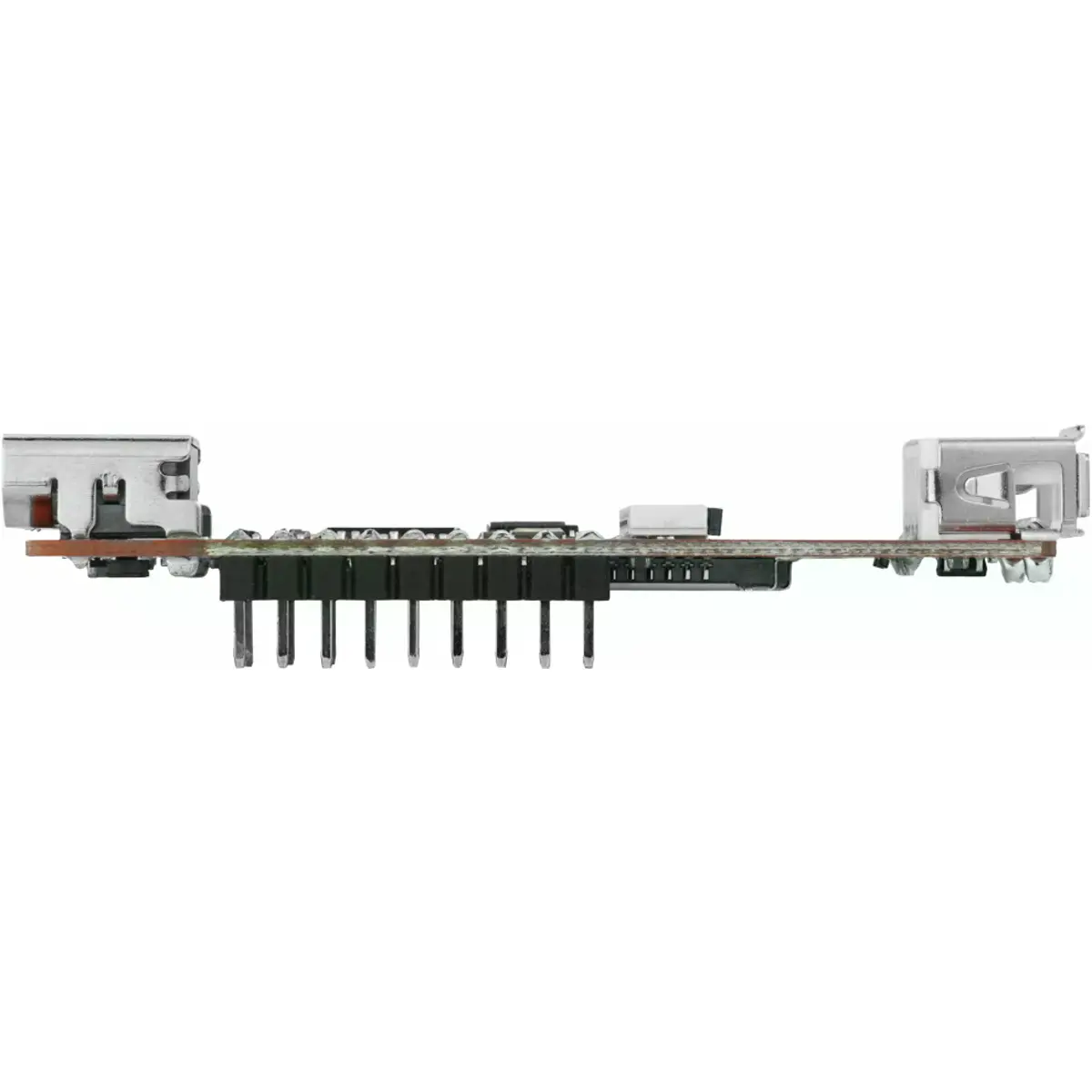

• Dimensões: 20,3 x 62,9 x 15,5 mm

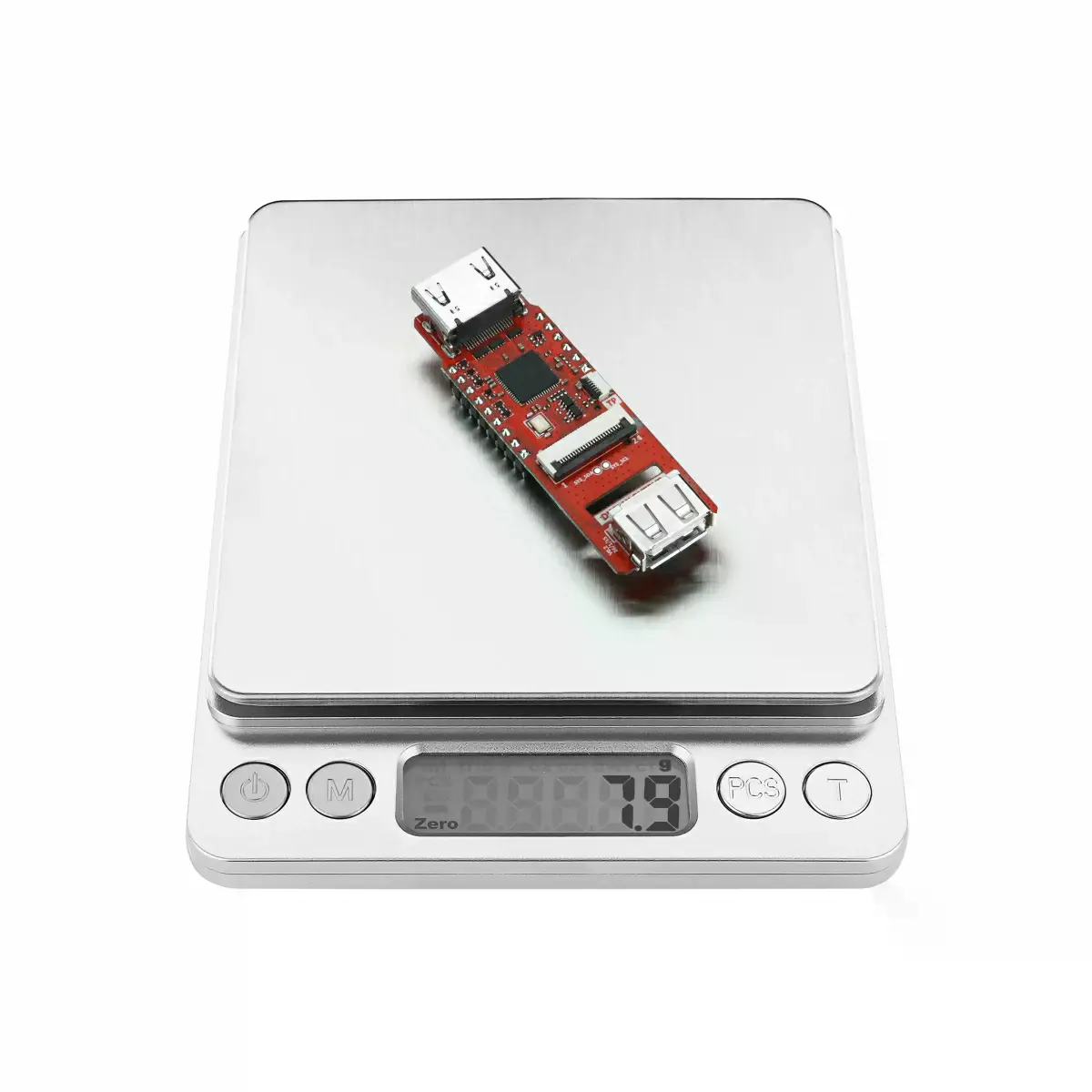

• Peso: 7,9 g
◾ Aplicações
• Terminais PoE com display
• Interfaces HMI industriais
• Dashboards de visualização de informação
• Painéis de controlo com ecrã tátil
• Visualização local e depuração de dispositivos embebidos
◾ Incluído na embalagem
• 1x AddOn Display Out For PoE-P4
• 1x Cabo FPC de 24 pinos, passo 0,5 mm
