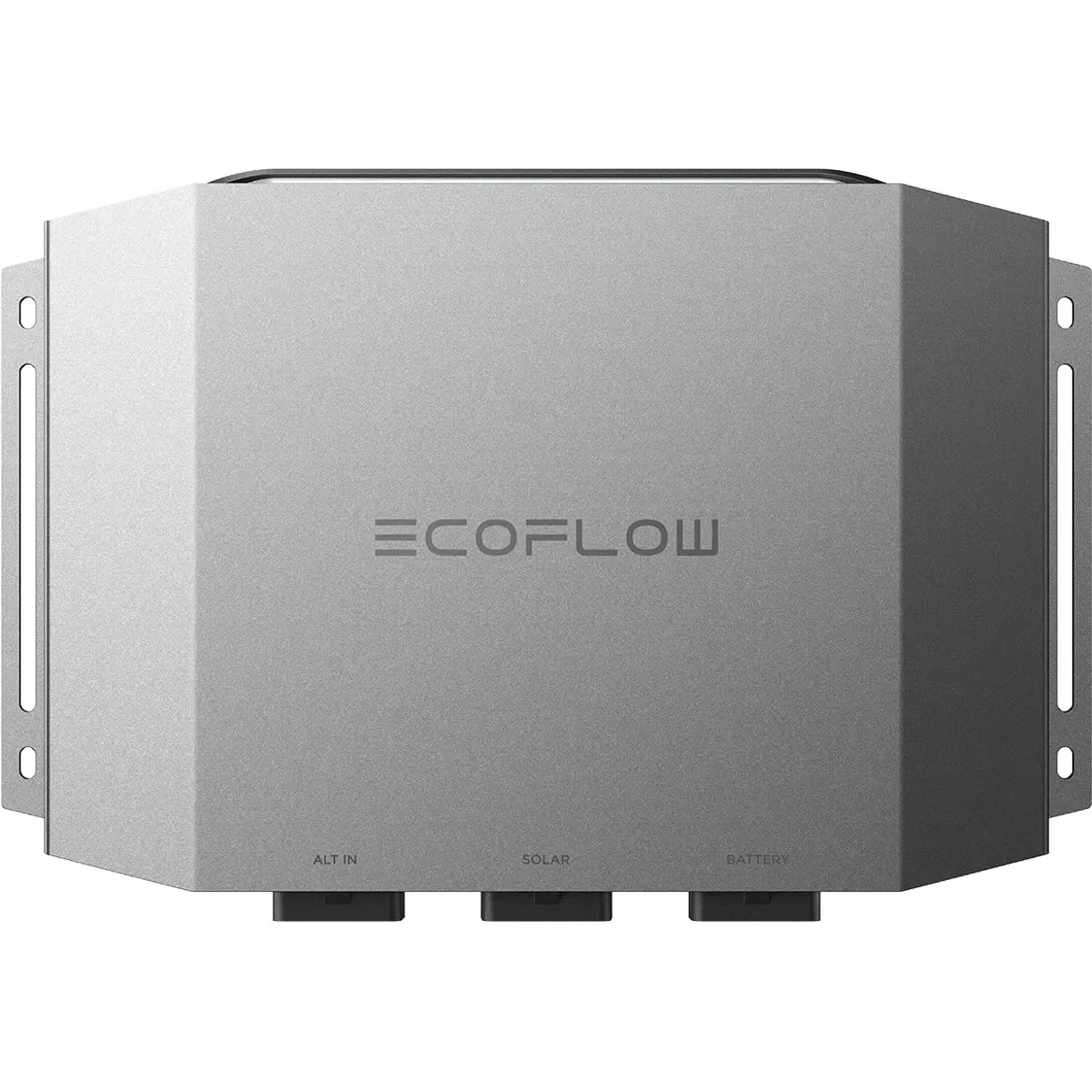

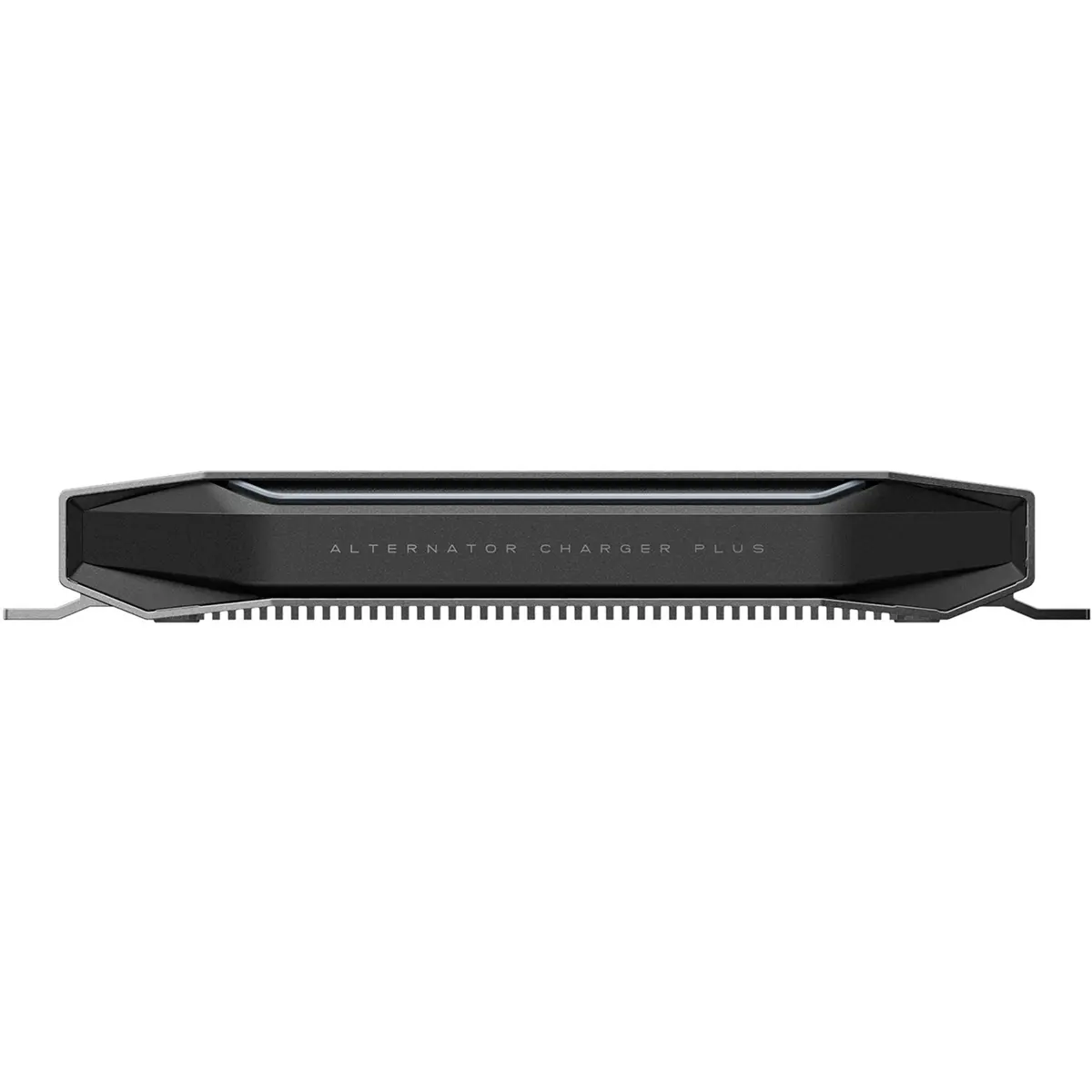

O EcoFlow Alternator Charger Plus 1000W foi desenvolvido para acelerar o carregamento de estações de energia portáteis durante a condução, utilizando diretamente o sistema elétrico de 12V ou 24V do veículo. Com uma potência de carregamento até 1000W e entrada solar dedicada até 300W, combina rapidez, eficiência e versatilidade numa solução pensada para autocaravanas, campers, carrinhas transformadas e outras aplicações de energia móvel.
Para além de alimentar a estação de energia, permite carregar e manter a bateria do veículo através dos modos de carregamento inverso e manutenção. A gestão através da aplicação EcoFlow, com Wi-Fi e Bluetooth, e a integração com Apple CarPlay e Android Auto em sistemas compatíveis tornam o controlo do sistema simples e acessível ao longo de toda a viagem.
PRINCIPAIS CARACTERÍSTICAS
◆ Potência de carregamento através do alternador até 1000W.
◆ Compatível com sistemas elétricos de veículos de 12V e 24V.
◆ Entrada solar dedicada até 300W para aproveitamento adicional de energia fotovoltaica.
◆ Carregamento combinado através do alternador e de energia solar até 1000W.

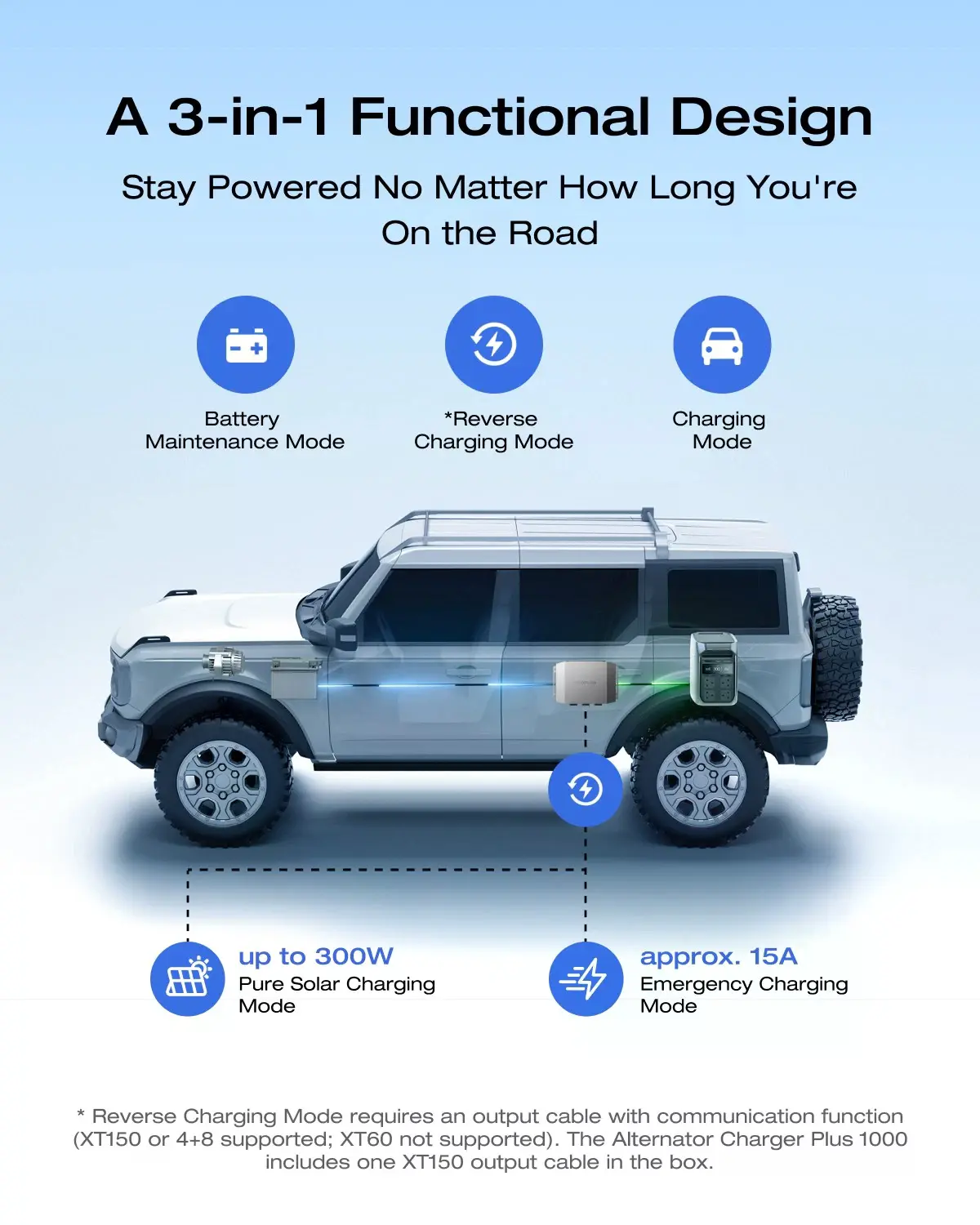

◆ Três modos de funcionamento com ligação XT150: carregamento, carregamento inverso e manutenção da bateria.
◆ Modo de carregamento para transferir energia do sistema elétrico do veículo para uma estação de energia portátil ou bateria adicional.
◆ Modo de carregamento inverso até 1000W para carregar a bateria de arranque do veículo ou a bateria doméstica de uma autocaravana.
◆ Modo de manutenção da bateria até 100W para ajudar a manter a bateria do veículo num nível de carga adequado durante períodos prolongados.
◆ Compatível com estações de energia EcoFlow equipadas com porta XT150 e com equipamentos compatíveis através de cabos adequados.
◆ Compatibilidade com equipamentos EcoFlow e de terceiros equipados com entrada XT60 através de cabo XT60 vendido separadamente.
◆ Arranque automático opcional através da ligação do fio de ignição ao circuito ACC/IGN do veículo.
◆ Monitorização, configuração e seleção dos modos através da aplicação EcoFlow.
◆ Wi-Fi e Bluetooth integrados para controlo local ou remoto.

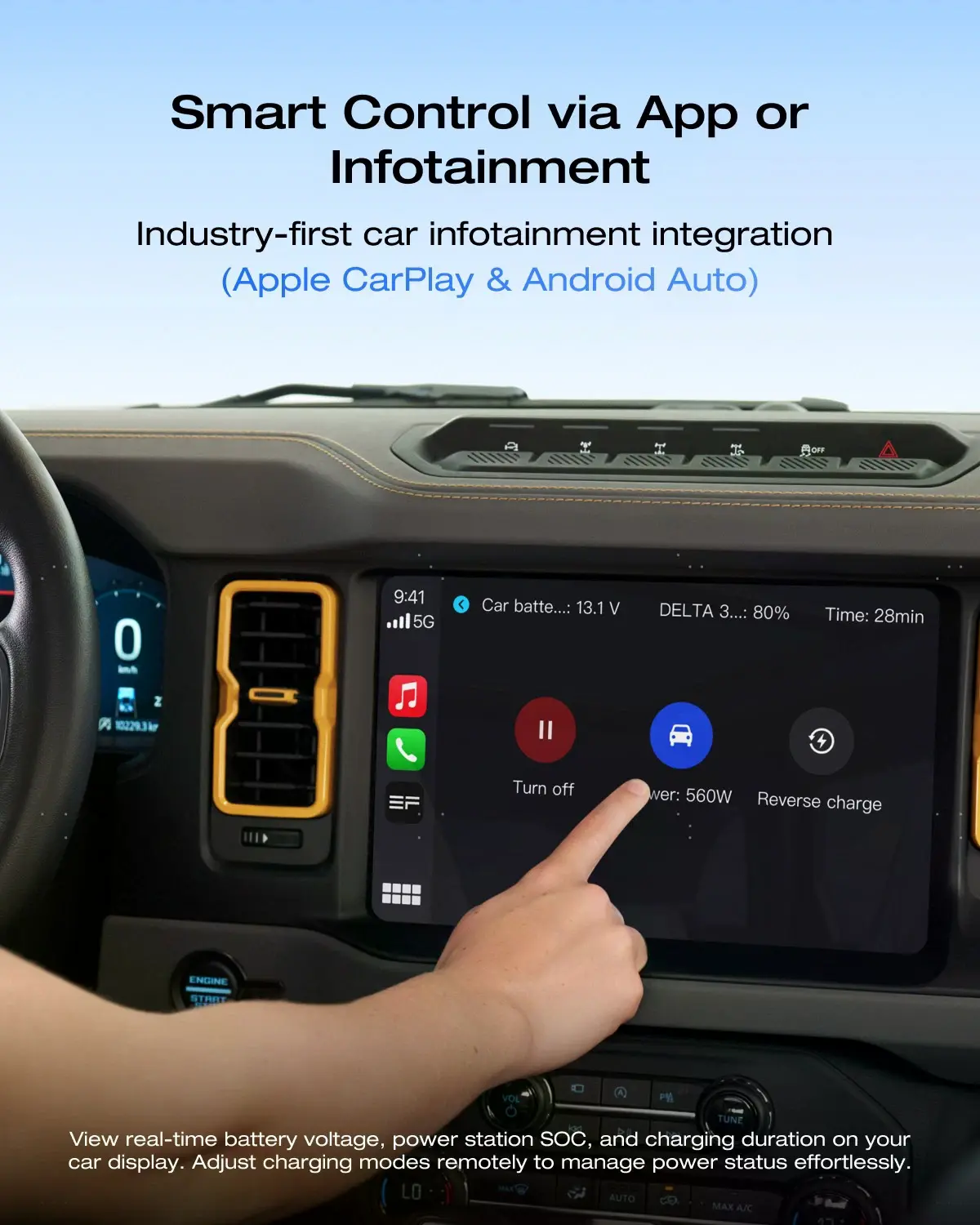

◆ Compatibilidade com Apple CarPlay e Android Auto através da aplicação EcoFlow versão 6.7.0 ou posterior.
◆ Proteção contra polaridade inversa, sobrecorrente, curto-circuito, sobretensão e subtensão.
◆ Possibilidade de utilizar dois carregadores com um EcoFlow DELTA Pro 3, atingindo uma potência combinada até 1700W, desde que o alternador suporte a carga necessária.

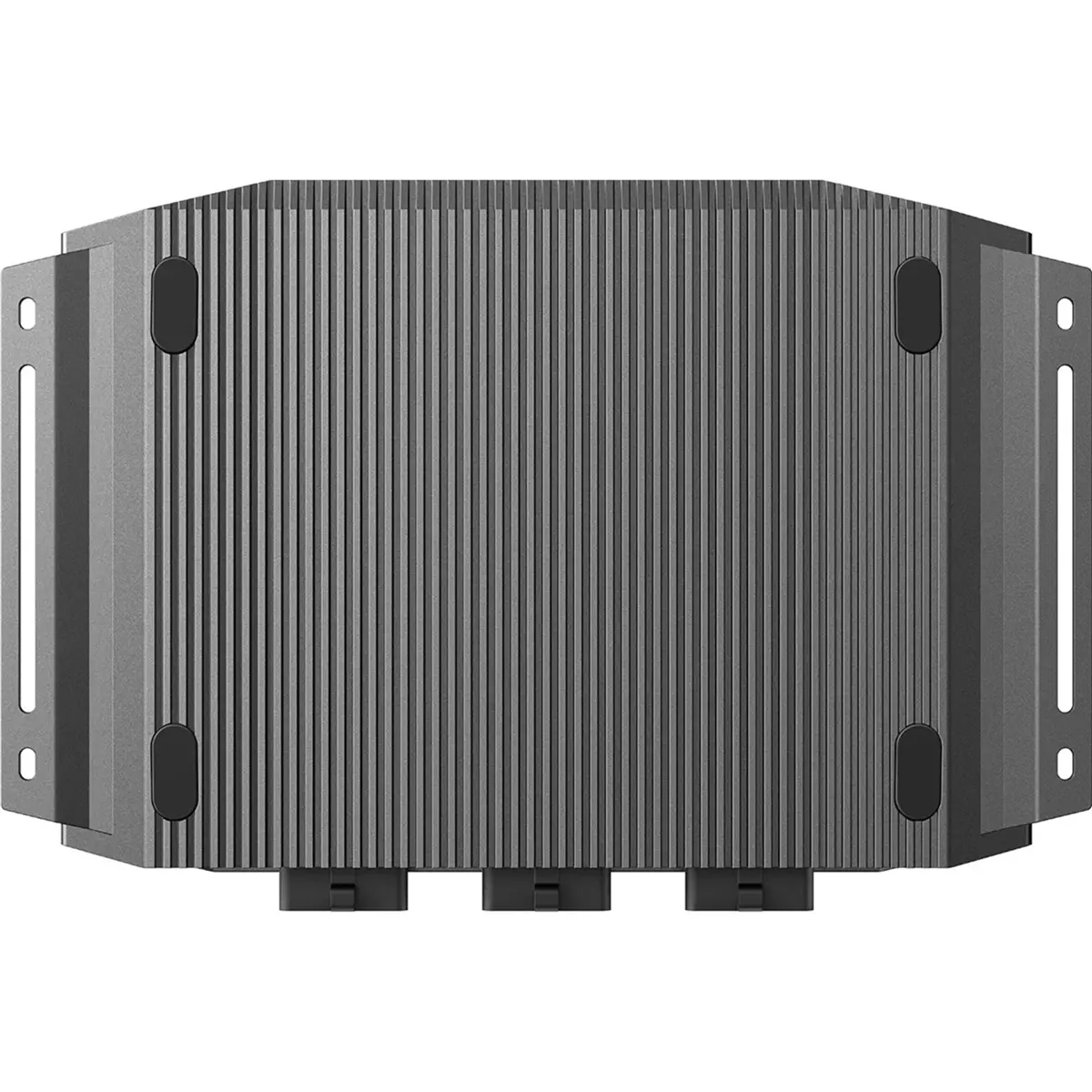

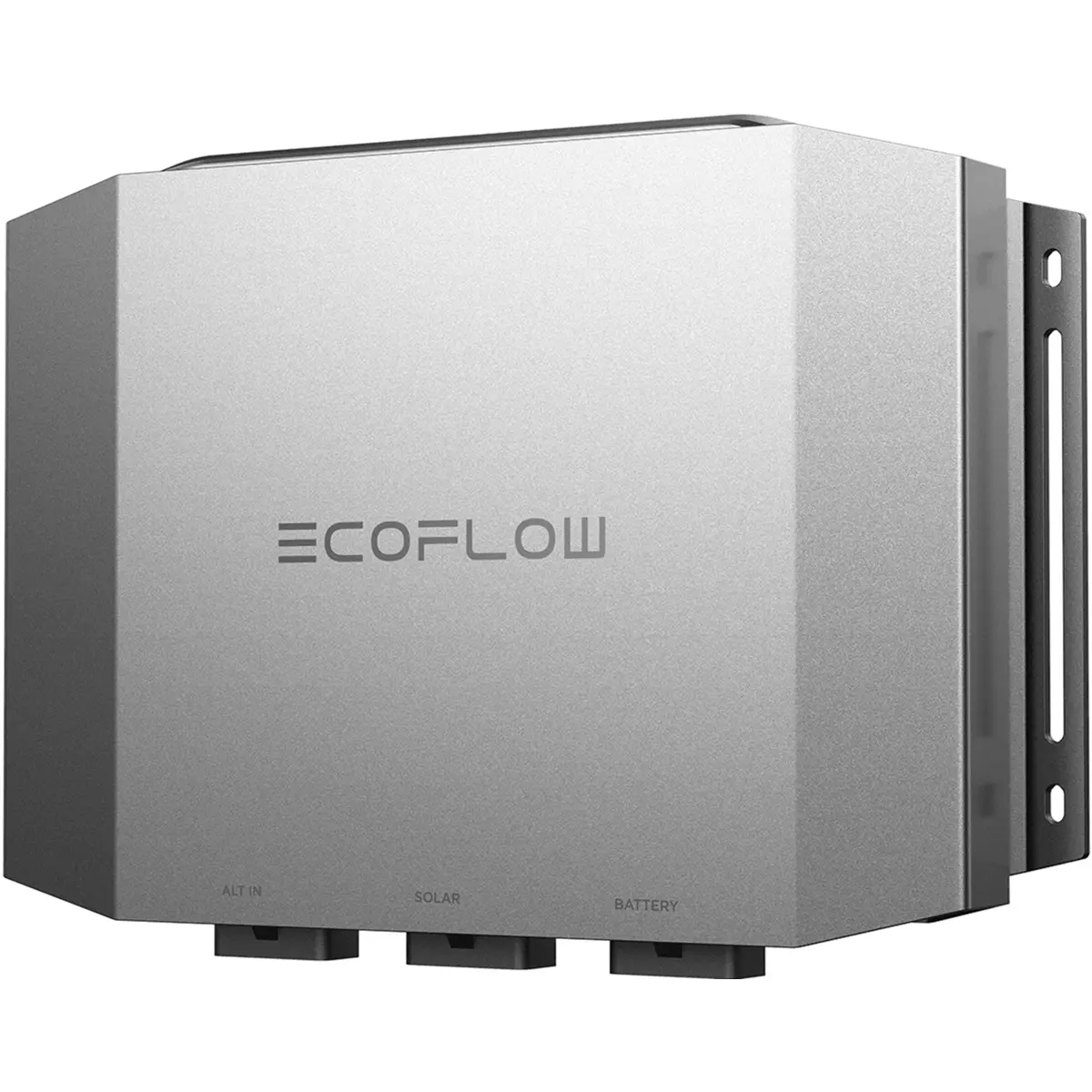

◆ Design compacto e adequado a instalações permanentes em veículos, autocaravanas e sistemas de energia móvel.
ESPECIFICAÇÕES
• Identificação
- Marca: EcoFlow
- Produto: Alternator Charger Plus 1000
- Modelo: EF-AC-001
- EAN: 4895251648318
• Modo de carregamento
- Entrada ALT IN
· Sistema nominal: 12V/24V DC
· Gama de tensão: 11V-31V DC
· Corrente máxima: 75A
- Saída BATTERY
· Tensão: 24V DC/40V-60V DC
· Corrente máxima: 20A
· Potência máxima: 1000W
• Modo de manutenção da bateria
- Entrada BATTERY
· Tensão: 40V-60V DC
· Corrente máxima: 3A
- Saída ALT IN
· Tensão: 13.8V/27.6V DC
· Potência máxima: 100W
• Modo de carregamento inverso
- Entrada BATTERY
· Tensão: 40V-60V DC
· Corrente máxima: 20A
- Saída ALT IN
· Tensão: 13.8V/27.6V DC
· Corrente máxima: 75A
· Potência máxima: 1000W
• Entrada solar
- Tensão nominal: 48V DC
- Gama de tensão: 11V-60V DC
- Corrente máxima: 15A
- Potência máxima: 300W
- Tensão máxima em circuito aberto do painel solar: 60V
• Carregamento combinado alternador + solar
- Potência do alternador: Até 700W
- Potência solar: Até 300W
- Potência combinada máxima: 1000W
• Ligação através de XT150
- Potência máxima de carregamento: 1000W
- Modos disponíveis
· Carregamento: Sim
· Carregamento inverso: Sim
· Manutenção da bateria: Sim
• Ligação através de XT60
- Potência máxima: 720W
- Modo de carregamento: Sim
- Modo de carregamento inverso: Não
- Modo de manutenção da bateria: Não
- Cabo XT60: Vendido separadamente
• Fusível
- Corrente nominal: 125A
• Cablagem
- Cabo de entrada do alternador
· Secção: 6AWG
· Comprimento: 5m
· Fio de ignição: 22AWG
- Cabo de saída XT150
· Secção: 12AWG
· Comprimento: 1m
- Cabo do fusível
· Secção: 6AWG
· Comprimento: 0.2m
· Fusível: 125A
- Cabo de entrada solar
· Secção: 12AWG
· Comprimento: 5m
· Fornecimento: Vendido separadamente
• Conectividade e controlo
- Wi-Fi: Sim
- Bluetooth: Sim
- Aplicação: EcoFlow
- Controlo remoto através da Internet: Sim
- Controlo local através de Bluetooth: Sim
- Integração com sistema de infoentretenimento
· Apple CarPlay: Compatível
· Android Auto: Compatível
· Versão mínima da aplicação EcoFlow: 6.7.0
• Arranque automático
- Ligação ao veículo: Circuito ACC/IGN
- Fio de ignição: Integrado no cabo de entrada
• Proteções elétricas
- Proteção contra polaridade inversa
- Proteção contra sobrecorrente
- Proteção contra curto-circuito
- Proteção contra sobretensão
- Proteção contra subtensão
- Proteção integral contra sobrecarga
• Condições de funcionamento
- Temperatura de funcionamento: -10°C a 45°C
- Temperatura de armazenamento: -30°C a 70°C
- Humidade de funcionamento: ≤95%
- Humidade de armazenamento: ≤95%
• Dimensões e peso
- Dimensões: 276×187×38mm
- Peso líquido: Aproximadamente 1.7kg

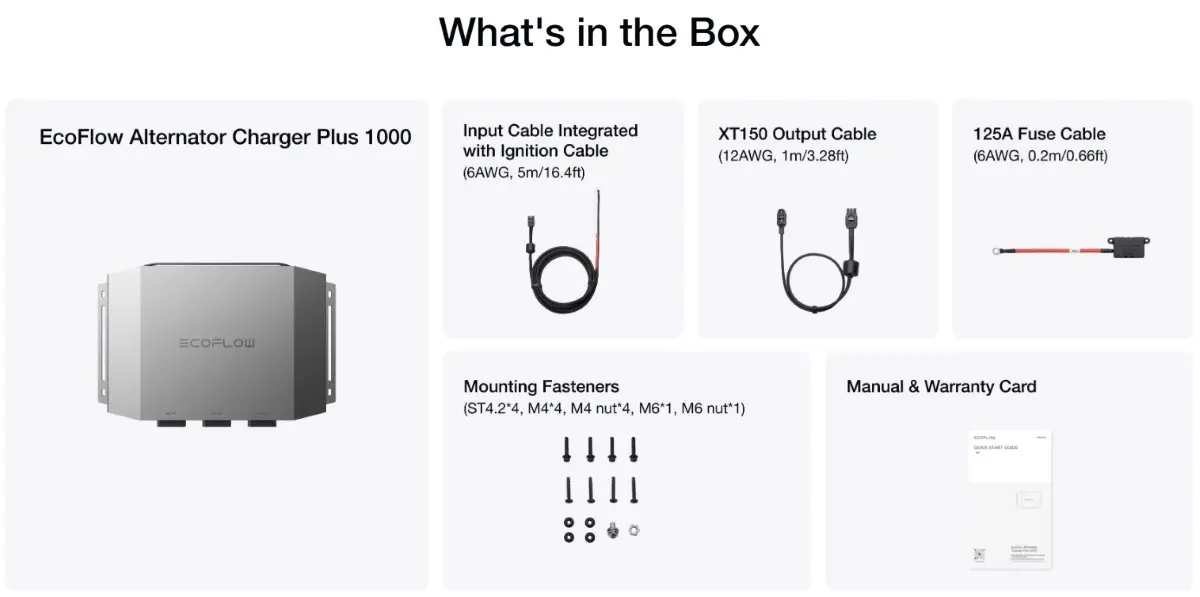

CONTEÚDO DA EMBALAGEM
• Carregador do alternador EcoFlow Plus 1000
• Cabo de entrada do alternador integrado com cabo de ignição, 6AWG, 5m
• Cabo de saída XT150, 12AWG, 1m
• Cabo fusível 125A, 6AWG, 0.2m
• 4 parafusos autorroscantes ST4.2×25
• 4 parafusos M4×25
• 4 porcas M4
• 1 parafuso M6
• 1 porca M6
• Guia de início rápido
• Instruções de segurança
• Cartão de garantia
NOTAS
◆ A potência efetiva de carregamento depende da capacidade do alternador, do modelo do veículo, do estado de funcionamento do veículo, da instalação e das condições de utilização.
◆ Antes da instalação, deve confirmar-se no manual do veículo ou do alternador que este possui capacidade suficiente para fornecer a potência exigida pelo carregador.
◆ No modo de carregamento, o equipamento monitoriza a tensão da bateria do veículo e interrompe o funcionamento se esta ficar abaixo da tensão de arranque configurada, ajudando a evitar uma descarga excessiva.
◆ A bateria de arranque do veículo ou a bateria doméstica da autocaravana deve ser recarregável, estar em boas condições e possuir uma tensão nominal de 12V ou 24V.
◆ A configuração inicial deve ser efetuada através da aplicação EcoFlow, incluindo o tipo de veículo, tensão da bateria, tensão de arranque, estação de energia ligada e método de instalação.
◆ A aplicação EcoFlow é necessária para selecionar os diferentes modos de funcionamento.
◆ Com ligação à Internet, o carregador pode ser gerido remotamente através da aplicação EcoFlow. Sem Internet, permanece disponível o controlo através de Bluetooth.
◆ Para utilizar o equipamento através de Apple CarPlay ou Android Auto é necessária a aplicação EcoFlow versão 6.7.0 ou posterior e um sistema de infoentretenimento compatível.
◆ Com um cabo de saída XT60, o carregador suporta apenas o modo de carregamento e a potência máxima fica limitada a 720W.
◆ Em sistemas de veículos de 24V utilizados através de XT60, a porta de entrada XT60 da estação de energia portátil deve possuir uma tensão nominal máxima superior a 48V.
◆ O cabo de saída XT60 não está incluído e deve ser adquirido separadamente.
◆ A ligação através de XT150 permite utilizar os modos de carregamento, carregamento inverso e manutenção da bateria.
◆ O carregador pode ser ligado através de um cabo 4+8 para ligação rápida, vendido separadamente, a equipamentos EcoFlow compatíveis, incluindo modelos da série DELTA Pro e modelos compatíveis DELTA 3.
◆ A entrada solar funciona sempre que existe luz solar suficiente, independentemente do modo de funcionamento selecionado.
◆ A tensão em circuito aberto dos painéis solares ligados à porta SOLAR não pode exceder 60V.
◆ O cabo de entrada solar de 12AWG e 5m não está incluído e deve ser adquirido separadamente.
◆ É possível utilizar dois carregadores em simultâneo exclusivamente com um EcoFlow DELTA Pro 3, permitindo atingir até 1700W de potência total, desde que o alternador do veículo possua capacidade suficiente.
◆ Para utilizar dois carregadores com um DELTA Pro 3 são necessários dois cabos 4+8 para ligação rápida ou dois adaptadores EcoFlow DELTA Pro para gerador inteligente, vendidos separadamente.
◆ Recomenda-se atualizar a estação de energia portátil ou bateria adicional para o firmware mais recente antes da utilização.
◆ O cabo de saída incluído tem 1m de comprimento e não deve ser prolongado através de modificações, pelo que o carregador deve ser instalado próximo da estação de energia ou bateria adicional.
◆ O equipamento deve ser instalado num local seco, organizado, bem ventilado, afastado de fontes de calor e de materiais inflamáveis.
◆ O produto não deve ser instalado de forma embutida ou coberto durante o funcionamento, de modo a assegurar uma ventilação adequada.
◆ A EcoFlow recomenda que a cablagem e instalação sejam efetuadas por um profissional qualificado.
◆ A ligação do fio de ignição ao circuito ACC/IGN deve ser realizada por um eletricista automóvel qualificado, uma vez que uma seleção incorreta do fusível ou uma instalação inadequada pode danificar o sistema elétrico do veículo ou o carregador.
◆ Ao ligar o equipamento à bateria de arranque de um veículo, o cabo negativo da entrada deve ser ligado a um ponto de massa adequado no chassis e não diretamente ao terminal negativo da bateria.
◆ Numa bateria doméstica de autocaravana, o cabo negativo pode ser ligado diretamente ao terminal negativo da bateria.
◆ Não deve utilizar-se simultaneamente a tomada de isqueiro do veículo e o carregador do alternador para carregar a mesma estação de energia portátil.
◆ Recomenda-se inspecionar mensalmente os cabos e terminais, verificando se existem ligações soltas, fissuras, abrasão ou corrosão.
◆ O fusível deve ser substituído apenas por outro do mesmo tipo e com a mesma corrente nominal de 125A.
