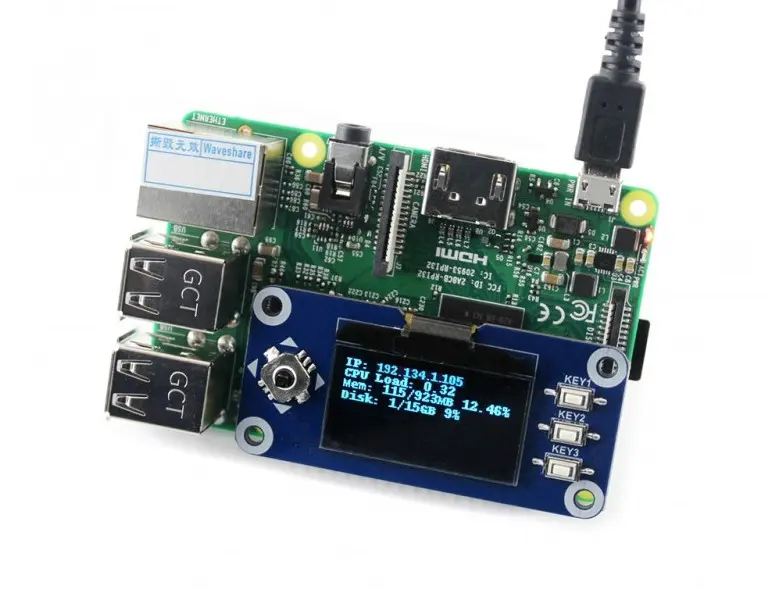

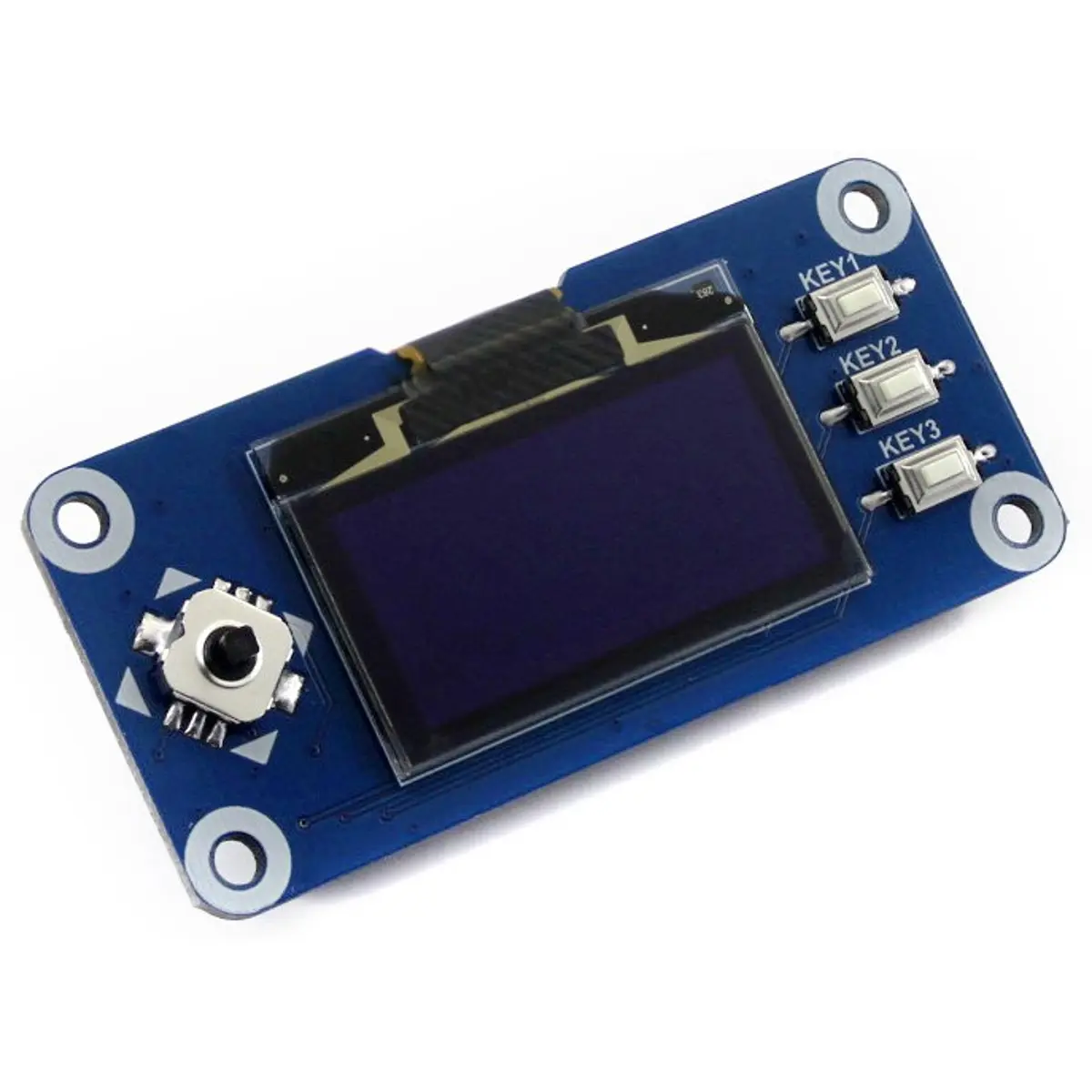

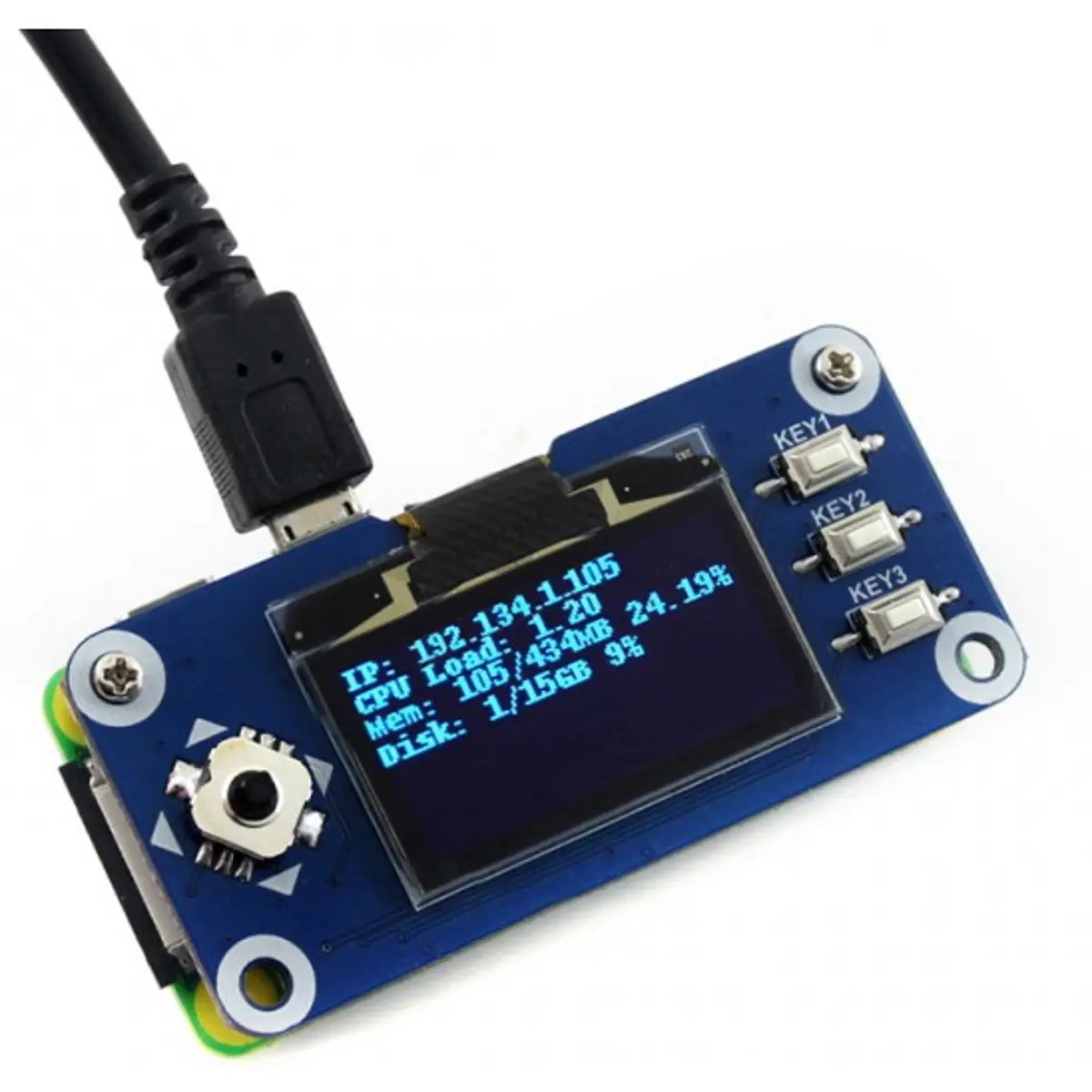

Placa de expansão para Raspberry Pi equipada com um display OLED de 1,3″ e resolução de 128 × 64 píxeis. Utiliza o controlador SH1106 e suporta comunicação através de interfaces SPI de 3 ou 4 fios ou I²C, selecionáveis através de resistências de configuração na própria placa. O display monocromático azul oferece ângulo de visão superior a 160°. Além do display, integra também um joystick de 5 posições e três botões de pressão, permitindo criar uma interface de controlo compacta para projetos de automação, monitorização, IoT e outras aplicações com Raspberry Pi. É compatível com a interface GPIO de 40 pinos dos Raspberry Pi e também pode ser utilizado com Jetson Nano.
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: Waveshare
• Modelo: 1.3inch OLED HAT
• SKU: 13890
• Referência: 1.3inch OLED HAT
◾ Display
• Tecnologia: OLED
• Tamanho: 1,3″
• Resolução: 128 × 64 píxeis
• Cor: Azul
• Controlador: SH1106
• Ângulo de visão: >160°

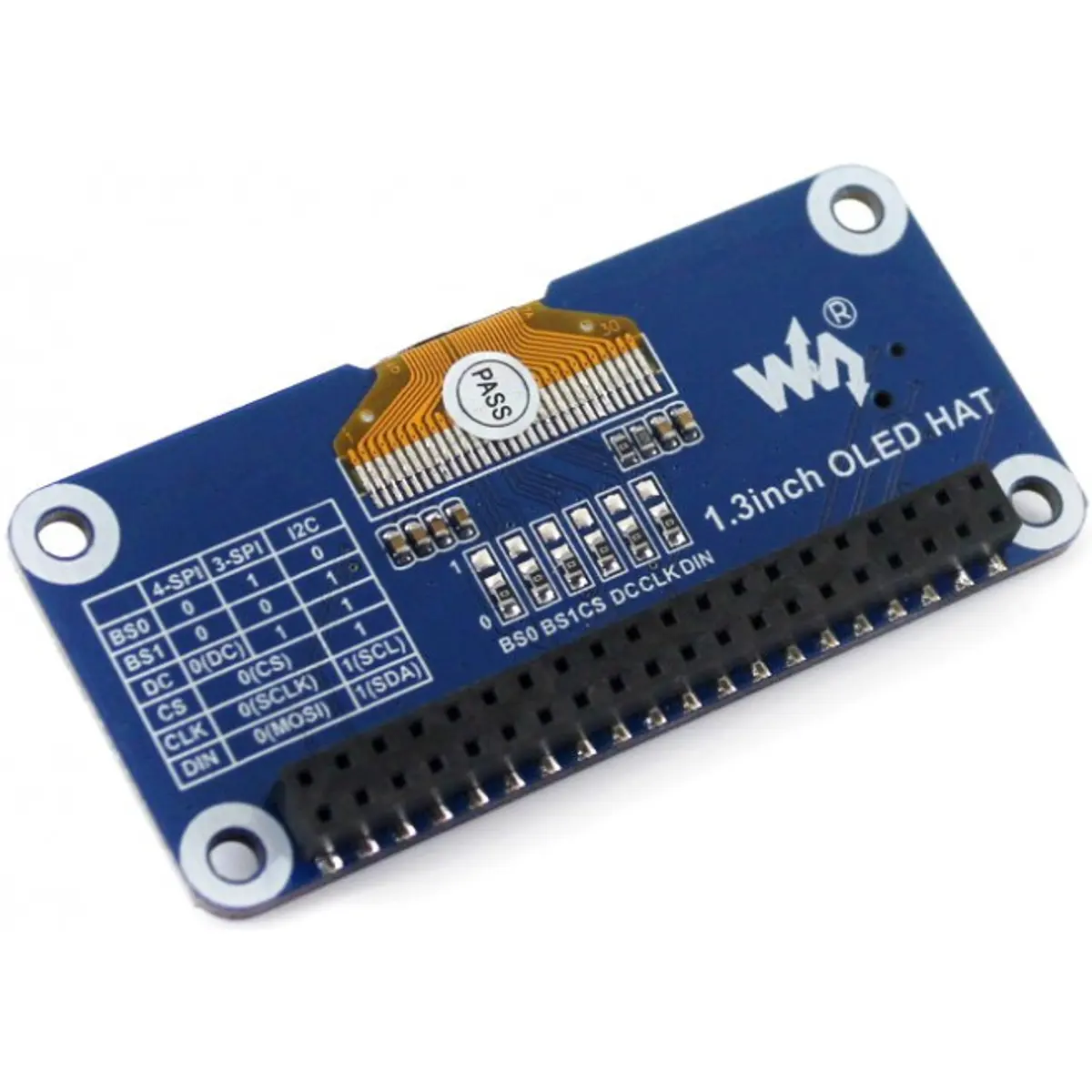

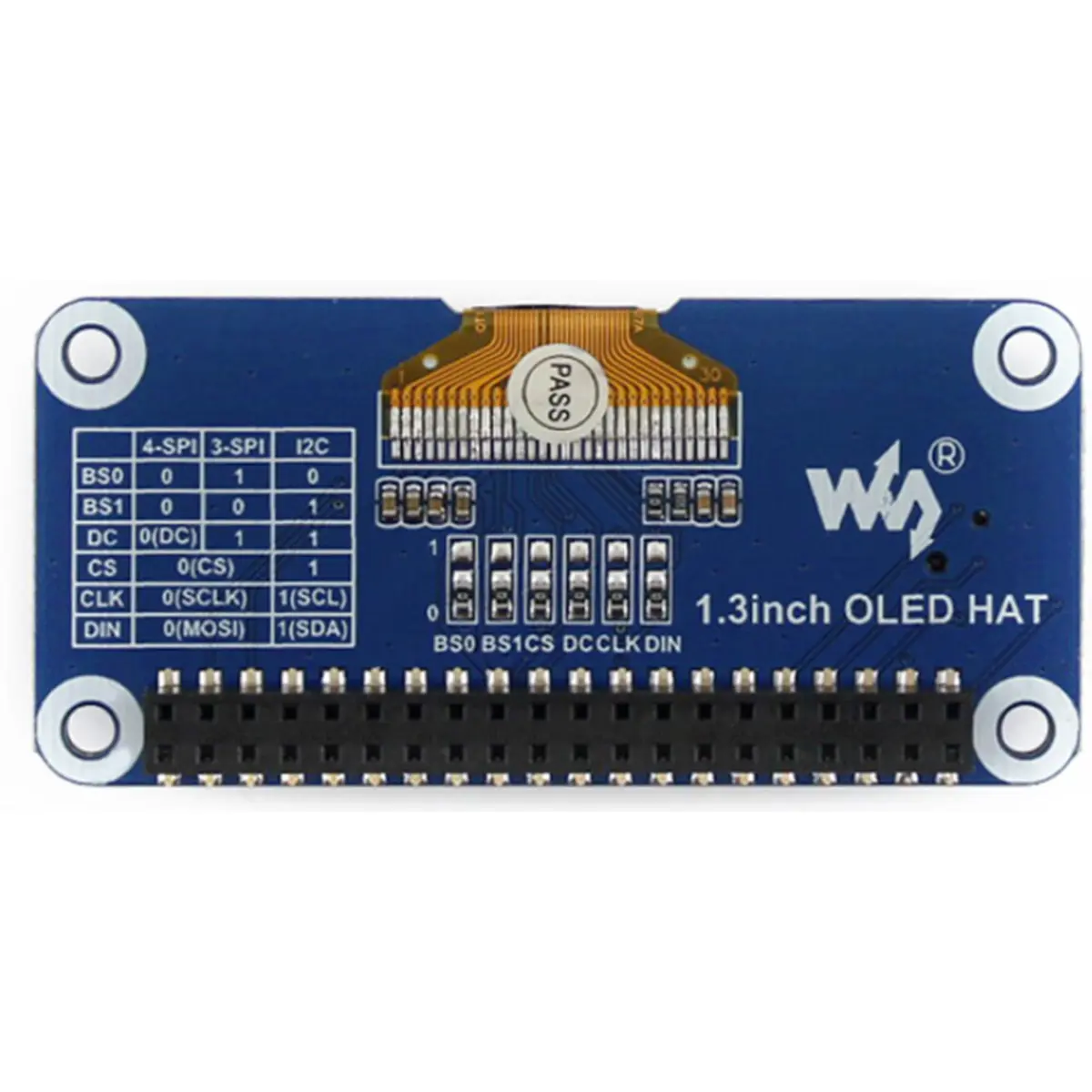

◾ Interface de comunicação
• 4-wire SPI
• 3-wire SPI
• I²C
• Seleção através de resistências de configuração na placa
◾ Alimentação
• Tensão de funcionamento: 3,3 V
• Corrente aproximada: 29 mA com display totalmente ligado
• Corrente aproximada: 1 mA com display totalmente desligado
◾ Controlos
• Joystick: 5 posições
• KEY1: GPIO P21 / BCM 21
• KEY2: GPIO P20 / BCM 20
• KEY3: GPIO P16 / BCM 16
• Joystick Up: BCM 6
• Joystick Down: BCM 19
• Joystick Left: BCM 5
• Joystick Right: BCM 26
• Joystick Press: BCM 13
◾ Compatibilidade
• Raspberry Pi com GPIO de 40 pinos
• Jetson Nano
◾ Condições de funcionamento
• Temperatura: -20 a 70 °C
• Armazenamento: -30 a 80 °C

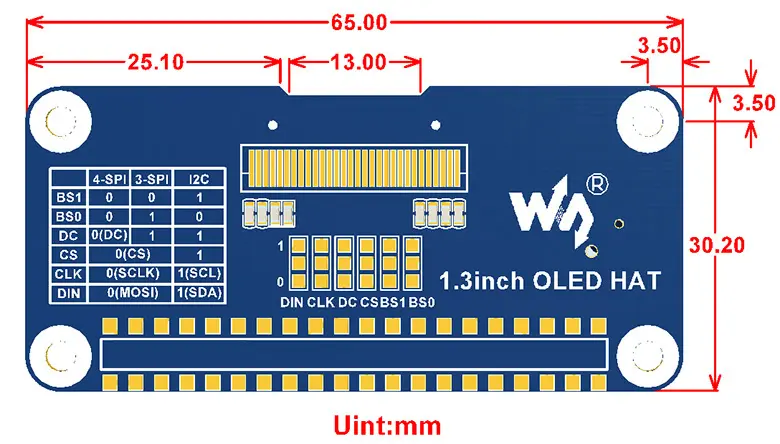

◾ Dimensões:
65 × 30 mm
◾ Incluído na embalagem
• 1x 1.3inch OLED HAT
• 1x Kit de parafusos para Raspberry Pi
