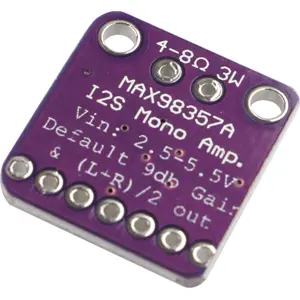

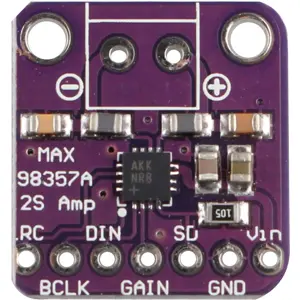

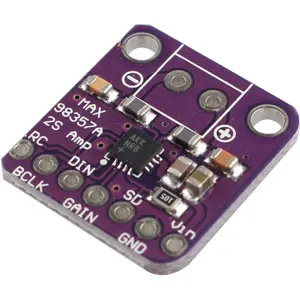

MAX98357A - Módulo Amplificador Áudio Digital I²S

O MAX98357A I2S Audio Amplifier Module é um módulo de amplificação de áudio digital Classe D, compacto e de elevada eficiência, baseado no amplificador MAX98357A. A interface de áudio digital I²S permite uma integração simples em sistemas de áudio digitais, sem necessidade de um sinal MCLK externo. O dispositivo suporta taxas de amostragem de 8 kHz a 96 kHz e pode ser configurado para produzir o canal esquerdo, o canal direito ou a combinação dos dois canais.
A saída Classe D sem filtro utiliza modulação de espetro alargado e controlo da velocidade das transições para reduzir as emissões eletromagnéticas e os requisitos de componentes externos. O MAX98357A integra ainda circuitos de redução de cliques e estalos, baixa suscetibilidade a interferências de radiofrequência e proteção contra curto-circuito e condições térmicas.

PRINCIPAIS CARACTERÍSTICAS

• Interface de áudio digital I²S.
• Funcionamento sem necessidade de sinal MCLK externo.
• Seleção da saída entre canal esquerdo, canal direito ou combinação dos dois canais.
• Saída Classe D sem filtro.
• Controlo da velocidade das transições para redução das emissões eletromagnéticas.
• Modulação de espetro alargado para redução das emissões eletromagnéticas.
• Circuitos dedicados para redução de cliques e estalos.
• Baixa suscetibilidade a radiofrequência, com rejeição de ruído TDMA proveniente de rádios GSM.
• Proteção integrada contra curto-circuito e condições térmicas.

ESPECIFICAÇÕES

• Dispositivo: MAX98357A
• Interface de áudio: I²S
• Alimentação:
  • Operação com alimentação simples: 2,5 V a 5,5 V
• Potência de saída:
  • 3,2 W em 4 Ω a 5 V
• Corrente de repouso: 2,4 mA
• Eficiência:
  • 92% (RL = 8 Ω, POUT = 1 W)
• Ruído de saída: 22,8 μV RMS (AV = 15 dB)
• THD+N: 0,013% a 1 kHz
• MCLK: não requerido
• Taxas de amostragem: 8 kHz a 96 kHz
• Dados de áudio:
  • 16, 24 ou 32 bits no modo I²S
  • 16 ou 32 bits no modo TDM
• Saída:
  • Esquerda
  • Direita
  • (Esquerda/2 + Direita/2)
• Controlo da velocidade das transições: integrado
• Saídas Classe D: sem filtro
• Modulação: espetro alargado
• PSRR: 77 dB a 1 kHz
• Susceptibilidade a RF: baixa
• Rejeição de ruído TDMA de rádios GSM
• Redução de cliques e estalos: circuitos integrados
• Proteção:
  • Curto-circuito
  • Térmica
• Encapsulamentos do MAX98357A:
  • WLP: 1,345 mm × 1,435 mm × 0,64 mm, passo de 0,4 mm
  • TQFN: 3 mm × 3 mm × 0,75 mm
• Temperatura de funcionamento: -40 °C a +85 °C
