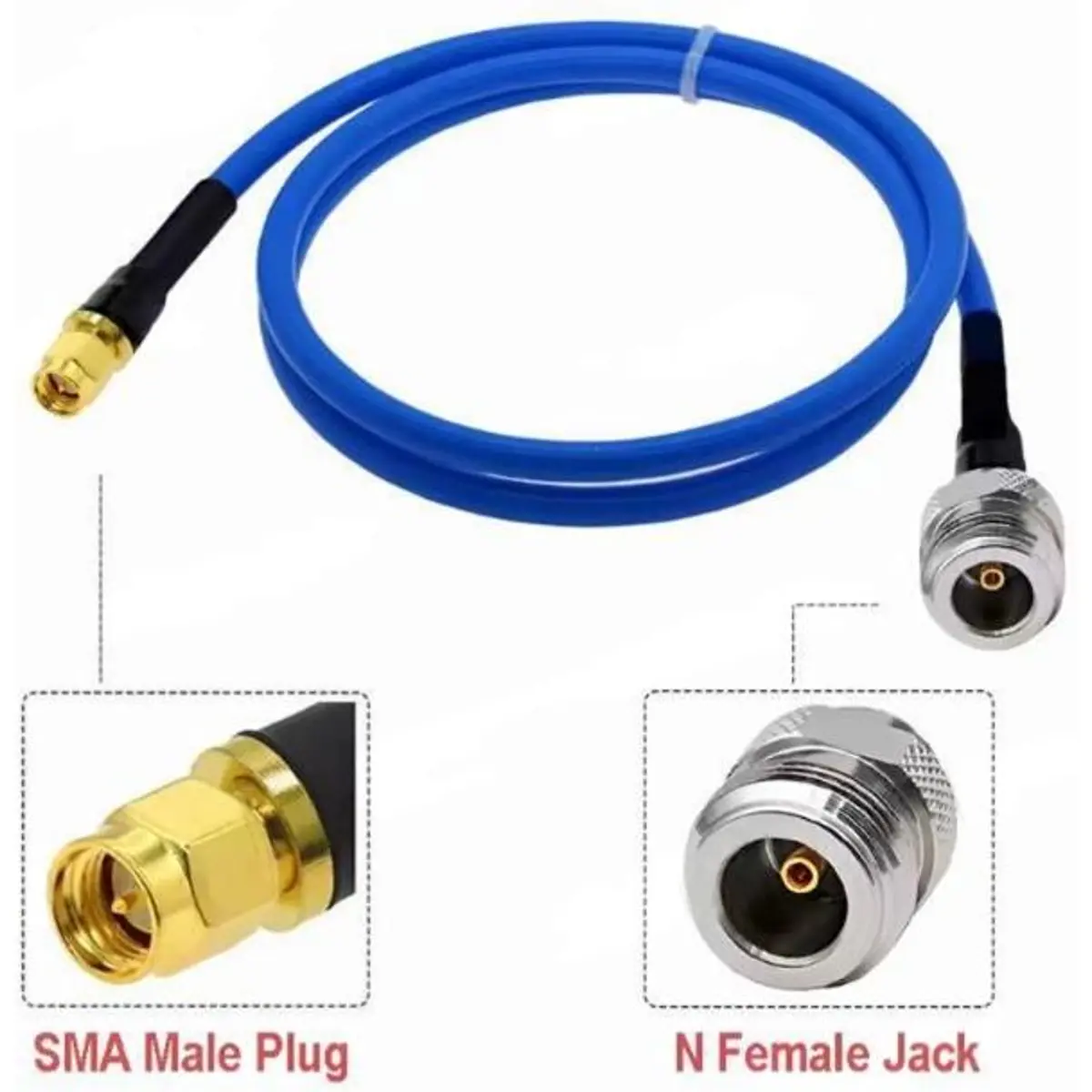

SMA Macho para ficha N femea 30cm

O cabo coaxial RG402 é uma solução para a transmissão de sinais de radiofrequência, com impedância de 50 Ω e funcionamento desde DC até 6 GHz. Tem uma ficha em cada extremidade: SMA macho numa ponta e N fêmea estanque na outra, o que permite a ligação direta entre equipamentos com estes dois tipos de interface. O cabo tem condutor interno em cobre prateado, isolamento em PTFE, condutor externo em cobre com estanho e revestimento exterior em FEP. Esta construção garante um desempenho elétrico estável, boa adaptação de impedância e resistência a uma ampla gama de temperaturas de funcionamento.

PRINCIPAIS CARACTERÍSTICAS

• Cabo pronto a utilizar, com uma ficha montada em cada extremidade
• Permite a ligação entre equipamentos com interface SMA e interface N
• Ficha N com vedação, para maior proteção contra a entrada de água
• Construção coaxial completa em quatro camadas: condutor interno, isolamento, condutor externo e revestimento

ESPECIFICAÇÕES

• Modelo: RG402-030
• Fichas: 2 (uma em cada extremidade)
  • Ficha A: SMA macho
    • Impedância: 50 Ω
    • Contacto central: pino
  • Ficha B: N fêmea estanque
    • Impedância: 50 Ω
    • Contacto central: fêmea
• Condutor interno:
  • Material: cobre prateado
  • Diâmetro exterior: Ø0,93 mm
• Isolamento:
  • Material: PTFE
  • Diâmetro exterior: Ø3 mm
• Condutor externo:
  • Material: malha de cobre impregnada de estanho
  • Diâmetro exterior: Ø3,52 mm
• Revestimento:
  • Material: FEP
  • Diâmetro exterior: Ø4,25 ± 0,05 mm
• Gama de frequências: DC – 6 GHz
• Impedância: 50 Ω
• Atenuação do cabo (dB/m): ≤ -1,56 dB (6 GHz)
• Tensão suportada (Vrms/min): 3000
• Gama de temperatura: -55 °C a +155 °C
• VSWR do cabo:
  • DC – 3 GHz: ≤ 1,15
  • 3 GHz – 6 GHz: ≤ 1,25
