Adaptador U.FL para N fêmea RG178 - 5 CM

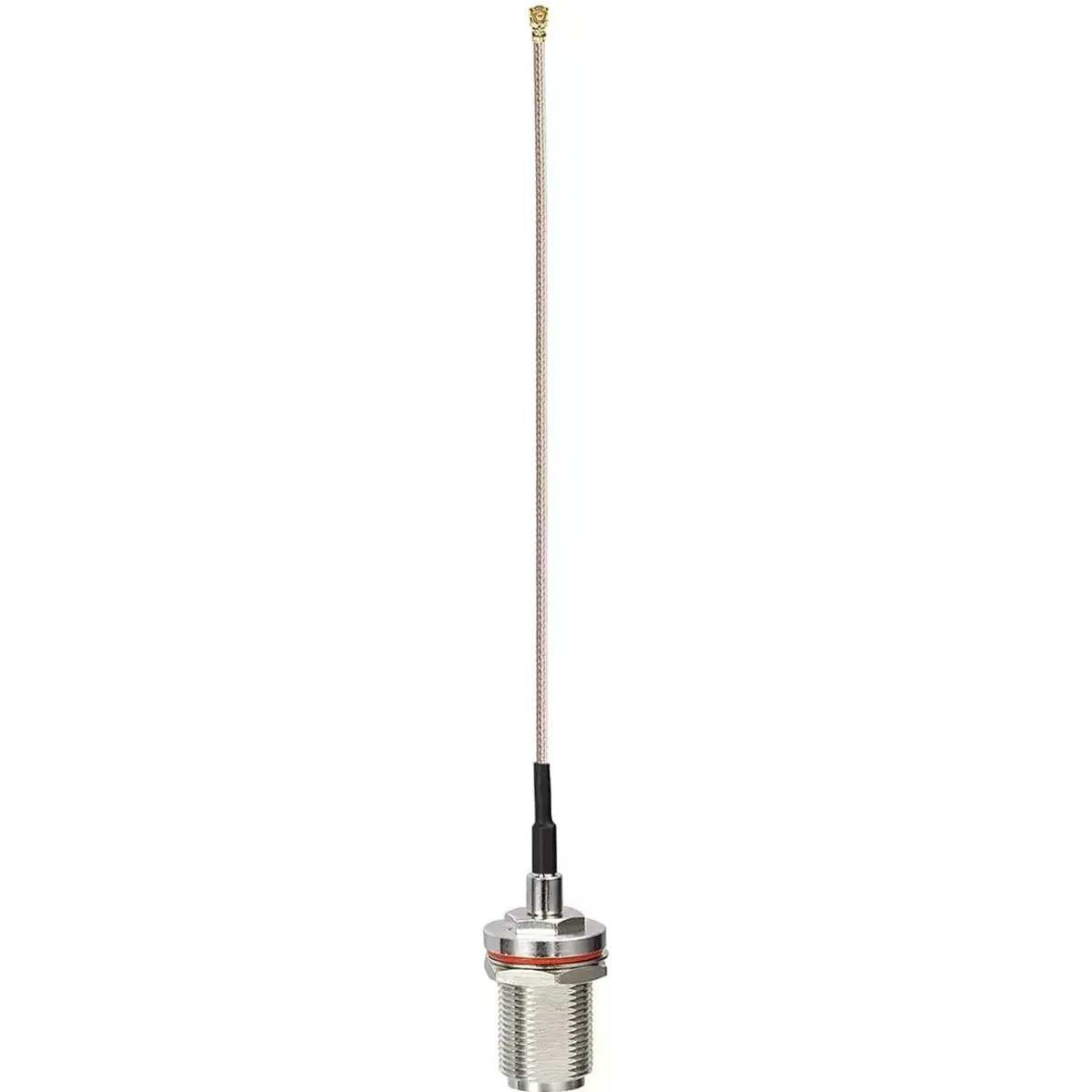

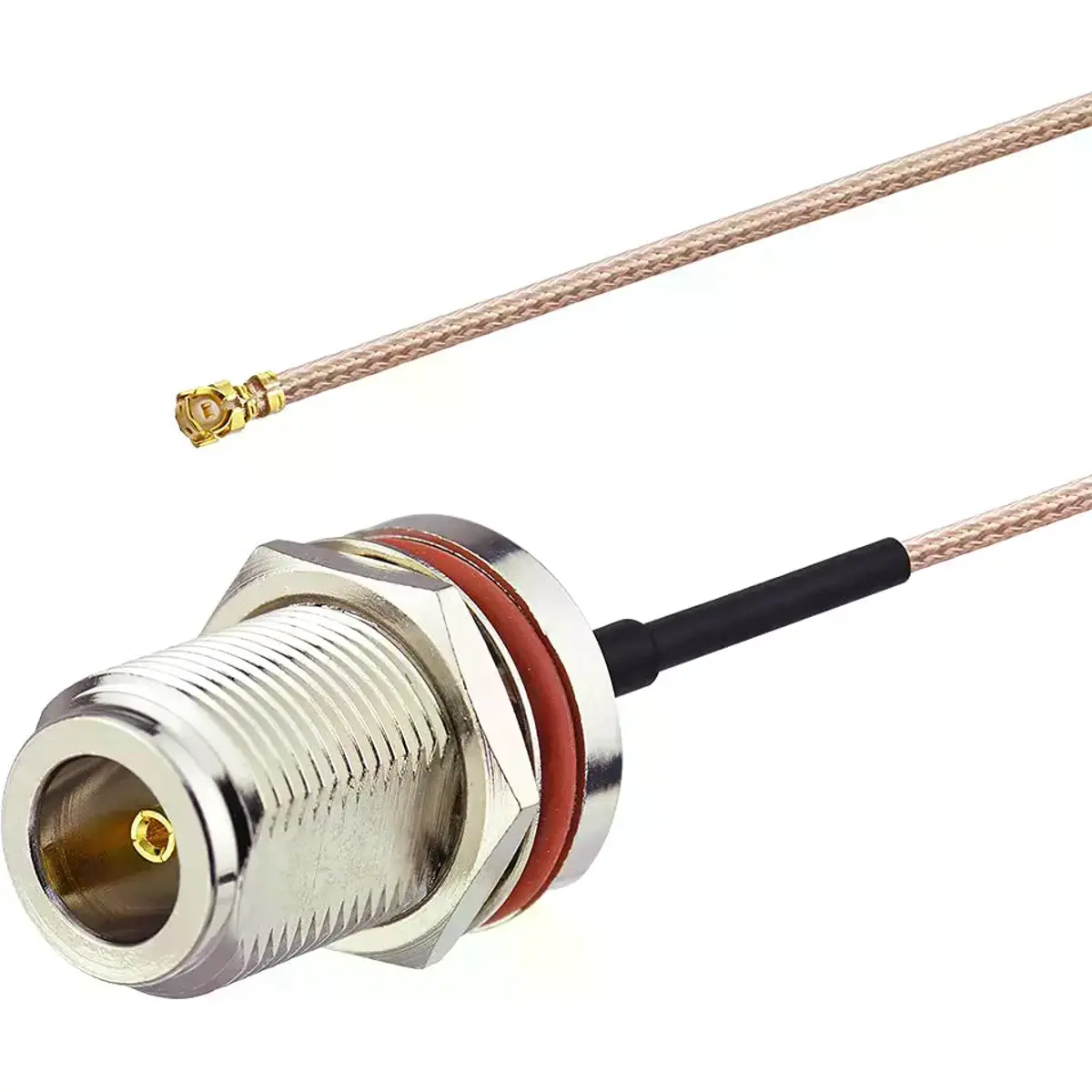

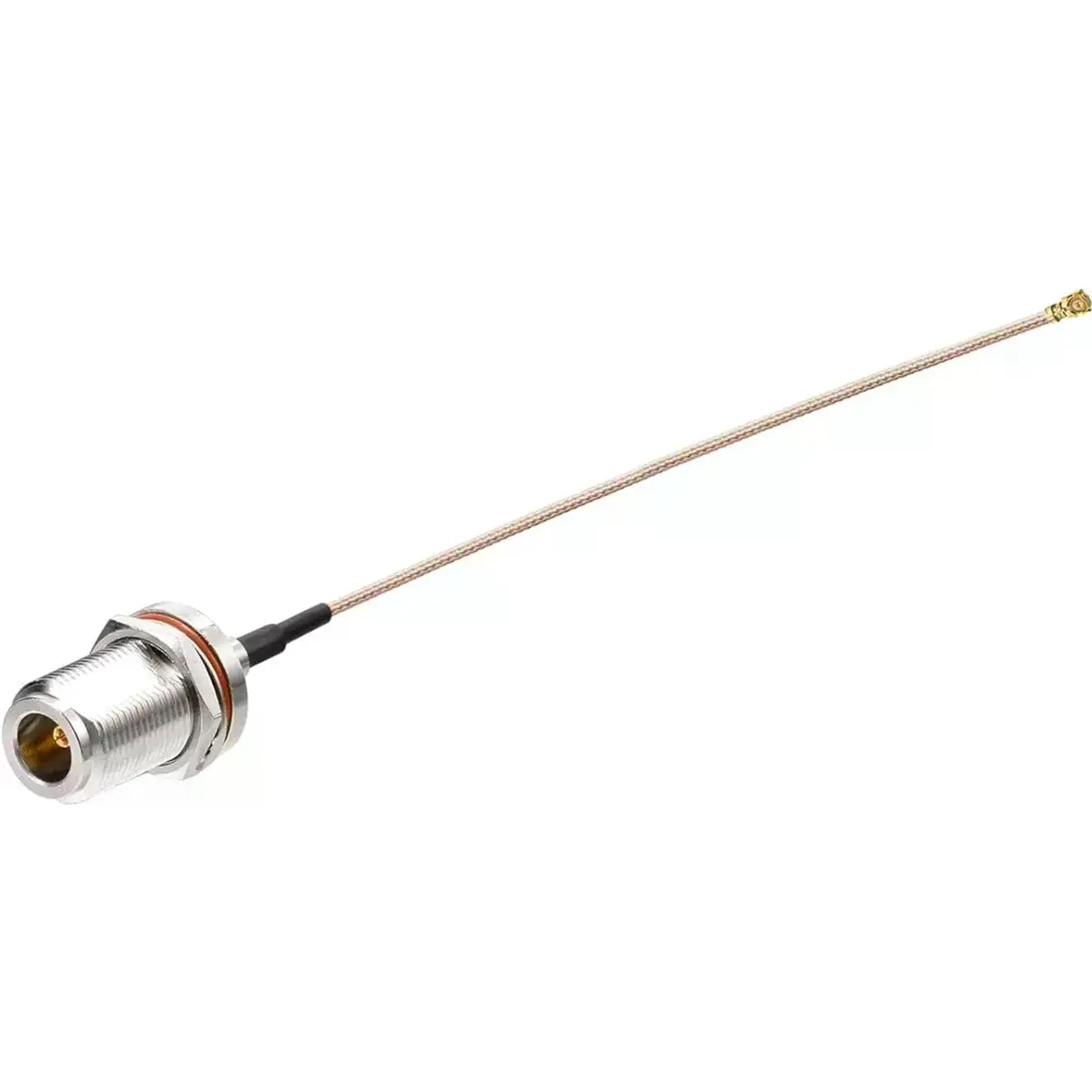

Cabo adaptador (pigtail) em RG178, com 5cm de comprimento, equipado com ficha U.FL (também designada IPEX/IPX) numa extremidade e ficha N fêmea na extremidade oposta.

Este tipo de cabo é utilizado para transferir o sinal de rádio-frequência entre um módulo ou placa com conetor miniatura U.FL (por exemplo, módulos Wi-Fi, LoRa, GPS ou mini-PCIe) e uma antena ou cabo externo equipado com ligador N macho, permitindo maior flexibilidade de instalação e distância entre o módulo e a antena.

PRINCIPAIS CARACTERÍSTICAS

• Cabo coaxial RG178 de baixa perda, adequado para aplicações de RF de alta frequência
• Ficha U.FL (IPEX) numa extremidade, para ligação direta a módulos e placas com conetor miniatura
• Ficha N fêmea na outra extremidade, para ligação a antenas ou cabos com conetor N macho
• Impedância característica de 50Ω, compatível com a generalidade dos módulos Wi-Fi, LoRa e GPS
• Comprimento de 5cm, adequado para ligações curtas dentro de caixas ou gabinetes

ESPECIFICAÇÕES

• Cabo
  • Tipo: RG178
  • Comprimento: 5cm
  • Impedância: 50Ω ±2Ω
  • Diâmetro exterior aproximado: 1,8mm a 2,0mm
  • Gama de temperatura de funcionamento: -65°C a +200°C
• Ligador U.FL / IPEX
  • Impedância: 50Ω
  • Gama de frequência típica: DC até 6GHz
  • Tipo de acoplamento: encaixe de pressão (snap-on)
  • Ciclos de ligação/desligação recomendados: reduzidos (conetor de uso delicado, tipicamente algumas dezenas de ciclos)
• Ligador N fêmea
  • Impedância: 50Ω
  • Gama de frequência típica: DC até 11GHz
  • Tipo de acoplamento: roscado

NOTAS

• Os valores apresentados correspondem às características técnicas gerais e de referência (típicas de folhas de dados de fabricantes) para cabos RG178 e para os conetores U.FL e N fêmea.
• Valores como atenuação, tensão máxima e capacitância podem variar ligeiramente consoante o fabricante concreto do cabo e dos conetores.
• O conetor U.FL é frágil e não foi concebido para ligar/desligar vezes repetidas; recomenda-se manuseamento cuidadoso.
