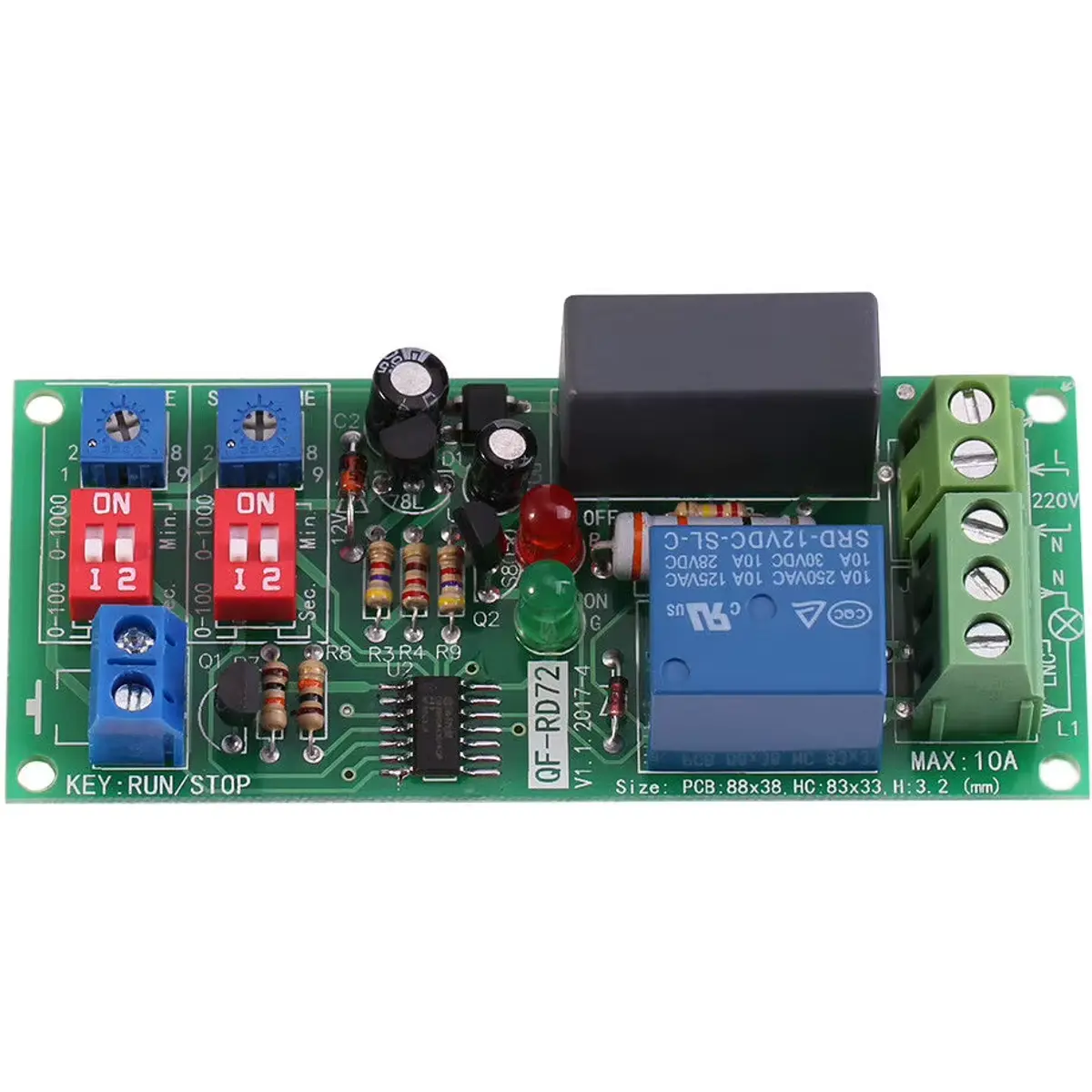

Este módulo de relé temporizador de ciclo infinito permite controlar automaticamente períodos de funcionamento e paragem, com tempos de execução e paragem ajustáveis de forma independente. Concebido para aplicações que requerem temporização precisa e repetitiva, suporta funcionamento em ciclo contínuo após a ativação e pode ser utilizado em equipamentos de temporização, testes repetitivos e outras aplicações de automação.
PRINCIPAIS CARACTERÍSTICAS

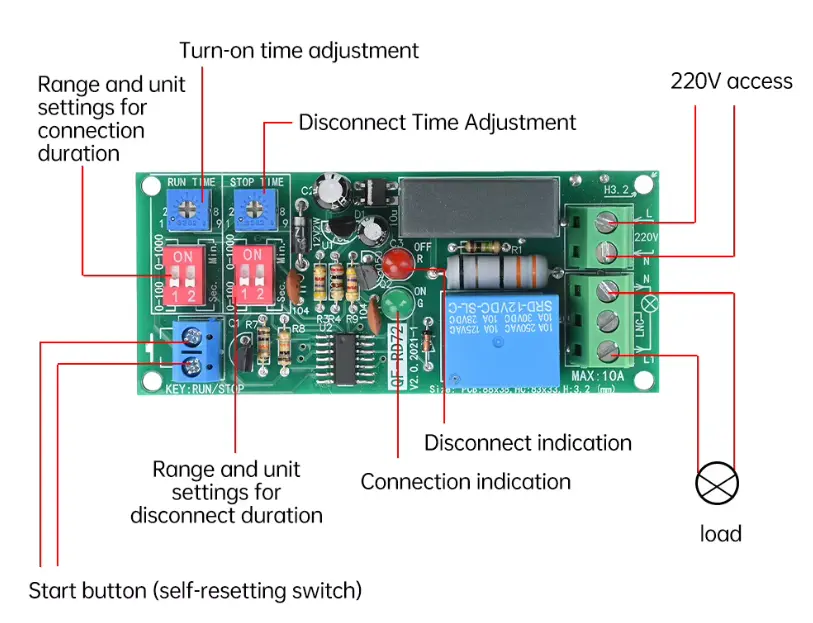

- Permite configurar de forma independente os tempos de funcionamento e de paragem.
- Possibilita o funcionamento em ciclo infinito após a ativação.
- Permite controlar ciclos repetitivos de alimentação elétrica.
- Pode ser utilizado para testes de envelhecimento de equipamentos e produtos.
- Permite controlar movimentos alternados ou repetitivos.
- Dispõe de indicação luminosa do estado de funcionamento e paragem.
- O funcionamento do ciclo pode ser controlado através de uma entrada de interruptor passivo.
ESPECIFICAÇÕES
- Tensão: CA 100 V–250 V
- Consumo de energia: < 1,0 W
- Saída: saída ativa
- A tensão de saída é igual à tensão de entrada.

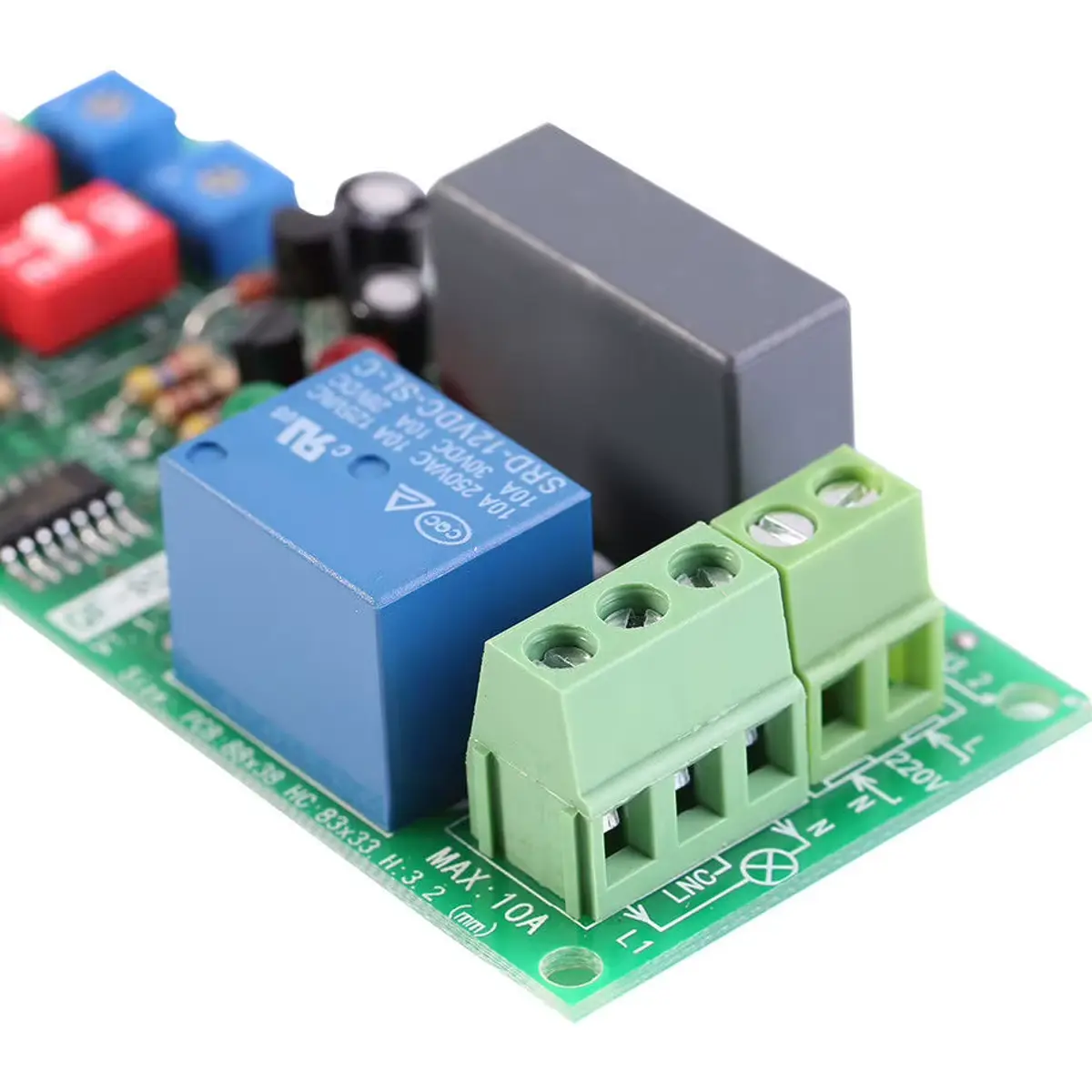

- Corrente máxima de saída: < 10 A
- Entrada: entrada para interruptor passivo
- O indicador luminoso verde acende quando está ligado.
- O indicador luminoso vermelho acende quando está parado.
- Intervalo de temporização: 0,5 segundos a 1000 minutos
- Precisão da temporização: valor máximo do intervalo × 0,001 (resolução de 1000)

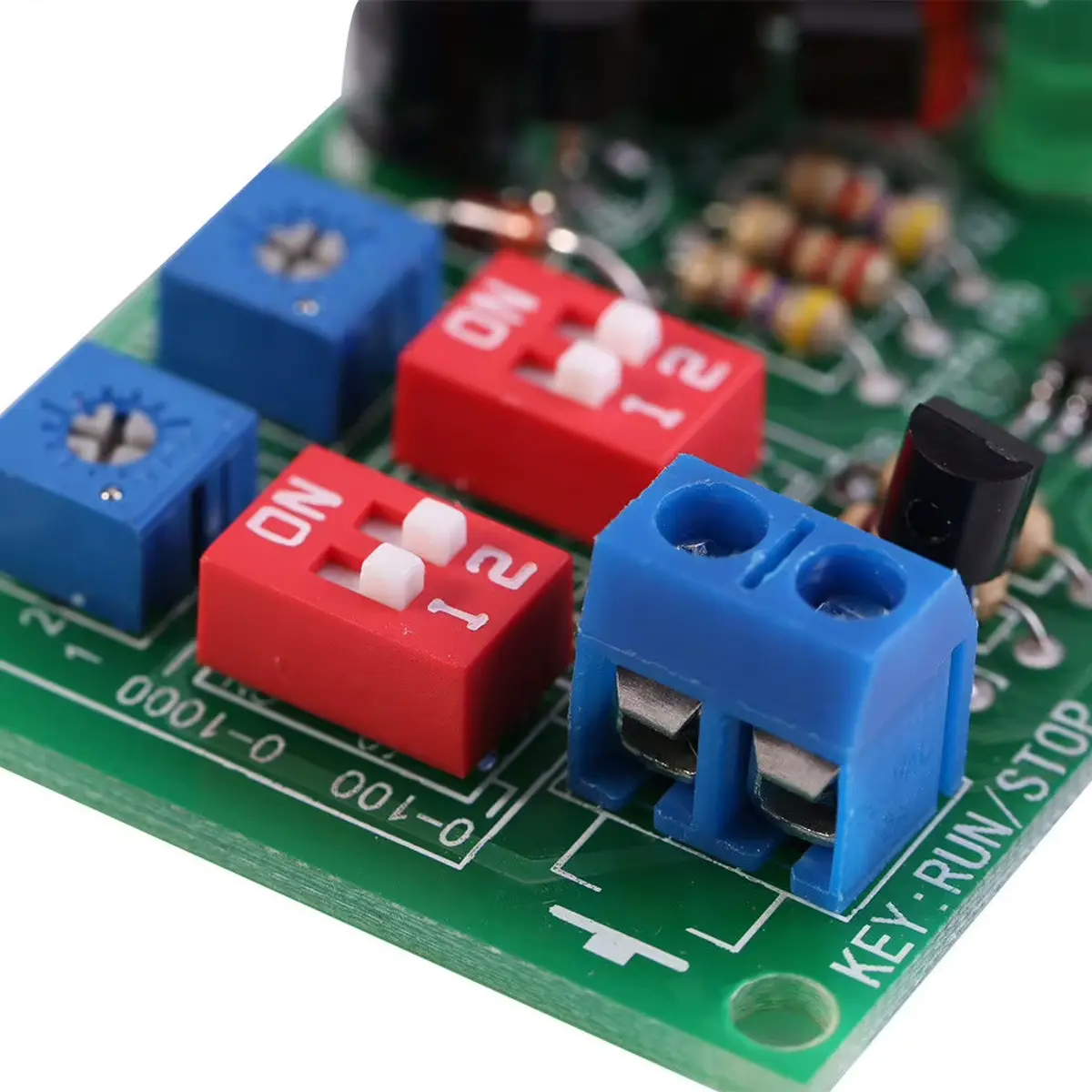

- Entrada (botão de arranque): entrada para interruptor passivo
- O indicador luminoso verde acende quando está ligado.
- O indicador luminoso vermelho acende quando está parado.
- Não é necessária uma entrada de arranque. É possível ligar os dois terminais através de um fio curto, fazendo com que a placa entre em ciclo infinito após ser ligada, sem necessidade de botão.
- Vida útil: 100 000 ciclos

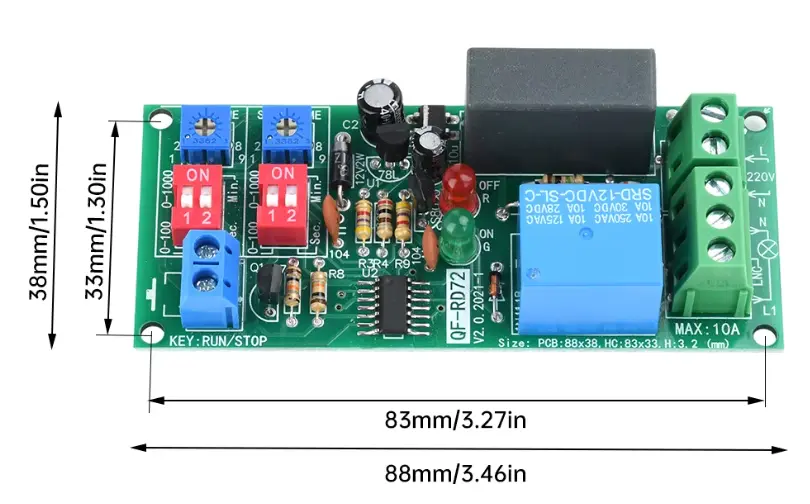

- Dimensões: 88 × 38 × 22 mm
- Distância entre os orifícios de montagem: 83 × 33 mm
- Diâmetro dos orifícios de montagem: 3,2 mm
NOTAS
- O módulo entra em modo de ciclo infinito após a ligação da alimentação e apenas para quando é retirada a alimentação de acordo com a configuração de funcionamento(Turn-ON) e paragem(Disconnect Time).
- Para a versão de ciclo infinito que mantem-se em funcionamento enquanto tem o botão de pressão ligado ver a RD72AS(094-0305)
